【PCB】嘉立创EDA-原理图设计-左侧面板和右侧面板

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 图页

创建的工程和图页都在左侧面板中的 - 图页中可以查看，双击可打开创建的文件，并且编辑。

支持方向键修改悬浮高亮项，Enter选中打开图页，F2进行重命名。

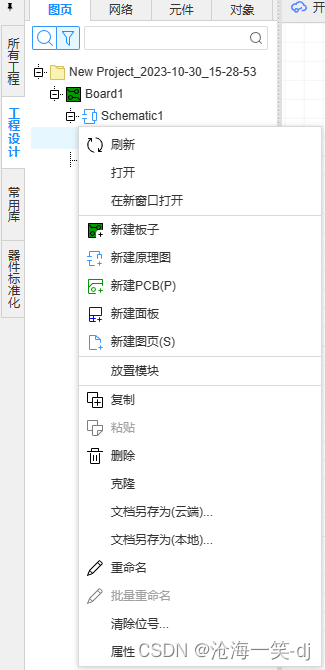

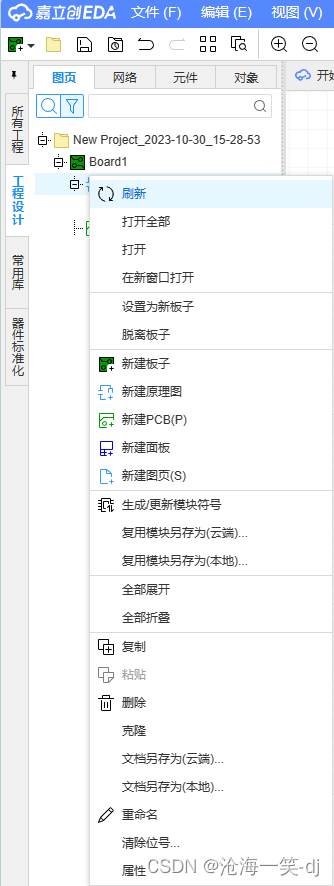

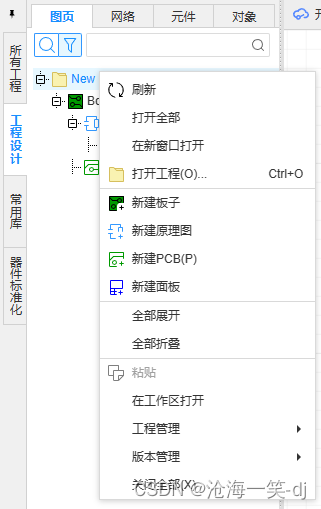

选择文件，点击鼠标右键，编辑创建好的工程或图页。

工程名右键：

原理图右键：

图页右键：

菜单说明：

• 刷新：刷新工程内的文档列表。
• 打开全部：在当前编辑器窗口打开选中所有子集文档。
• 打开：在当前编辑器窗口打开选中的文档。支持打开多选后的文档。
• 在新窗口打开：把选择的文档在新编辑器窗口打开。
• 在工作区打开：在工作区打开工程详情页。
• 设置为新板子：把当前原理图设置到新的板子下。
• 脱离板子：把原理图脱离板子，成为游离的原理图。
• 生成/更新图块符号：根据当前原理图生成复用模块符号，或更新模块符号。当是生成模块符号时，当前原理图将成为层次图模板，可以被多次复用。
• 复制/粘贴：支持复制粘贴原理图。也可以跨工程复制粘贴文档，工程需要是同一个浏览器的窗口打开。
• 克隆：把选中的文档克隆到其他工程。客户端离线模式会直接克隆到一个新的工程。
• 文档另存为：可以仅把当前选中的文档另存为本地或云端。
• 复用模块另存为：可以仅把当前选中的文档另存为本地或云端复用模块工程。
• 重命名：修改文件名。
• 批量重命名：在多选图页后，可以进行批量重命名。
• 清除位号：清除当前原理图的位号。
• 属性：根据点击的图页等右侧属性面板显示对应的属性。

03. 常用库

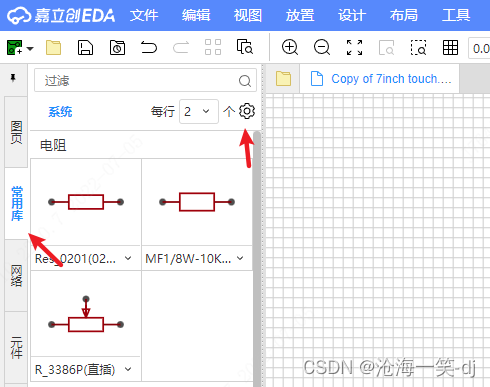

当打开原理图后，在左侧面板可以看到一个常用库Tab，支持展示系统内置的一些常用库，也可以支持自定义常用库。

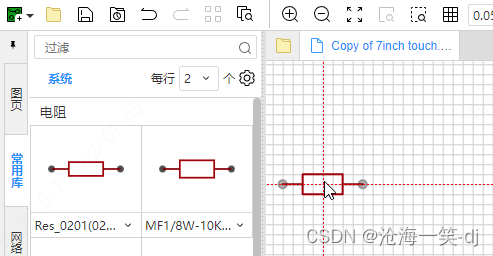

如何放置：单击常用库的元件预览图，移动鼠标到画布，即可

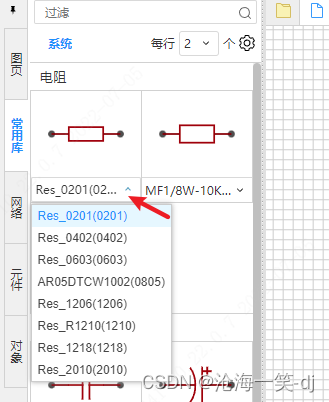

切换元件型号：点击元件名称下拉可以切换不同型号。

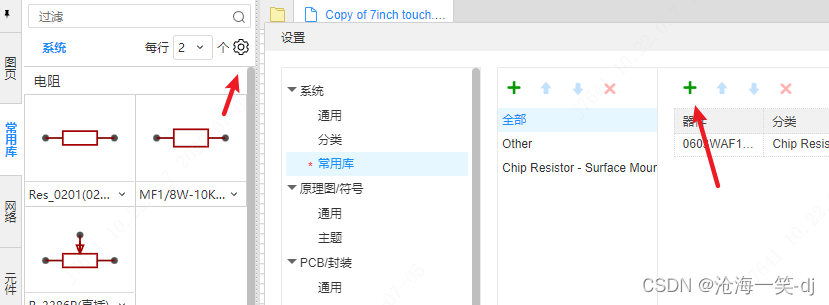

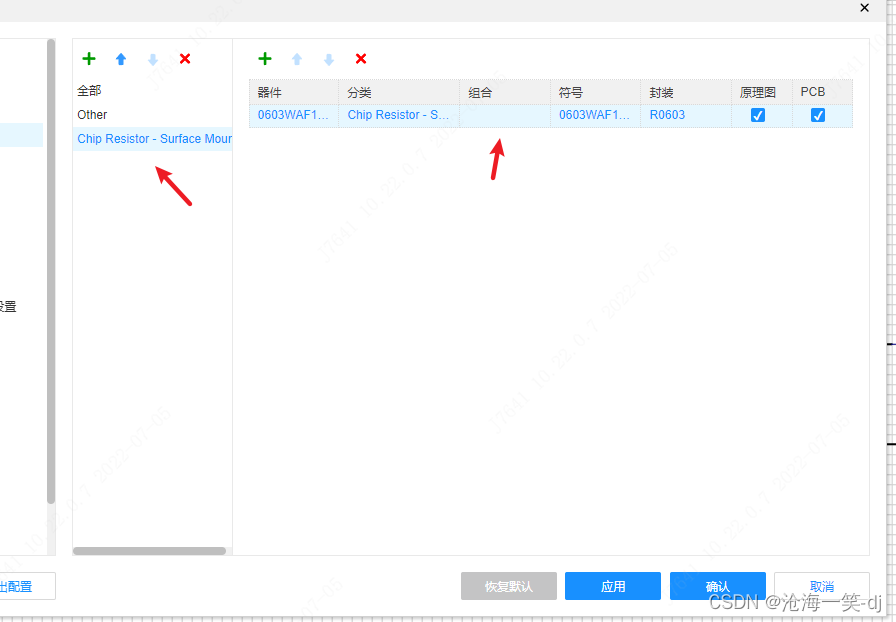

自定义常用库：点击右上角的齿轮图标，会打开设置对话框，点击加号图标进行添加自定义常用库。

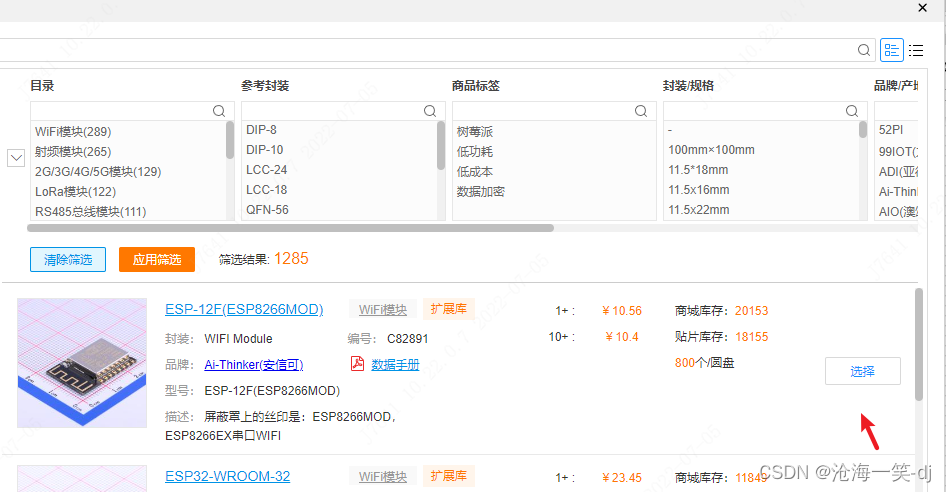

在器件对话框选择器件加入常用库。

可以双击修改左侧的分类名，和基础库的分组/组合，分类则展示在常用库的分类展示，分组/组合则用于聚合相同分类下的器件在一个缩略图下出现器件下拉列表。

器件后面的原理图和PCB勾选项表示该器件是否显示在原理图或者PCB的常用库中。

注意：当编辑器第一次打开的时候，会自动生成常用库的缩略图，当电脑性能较差的时候，常用库的缩略图展示会比较慢。

04. 对象

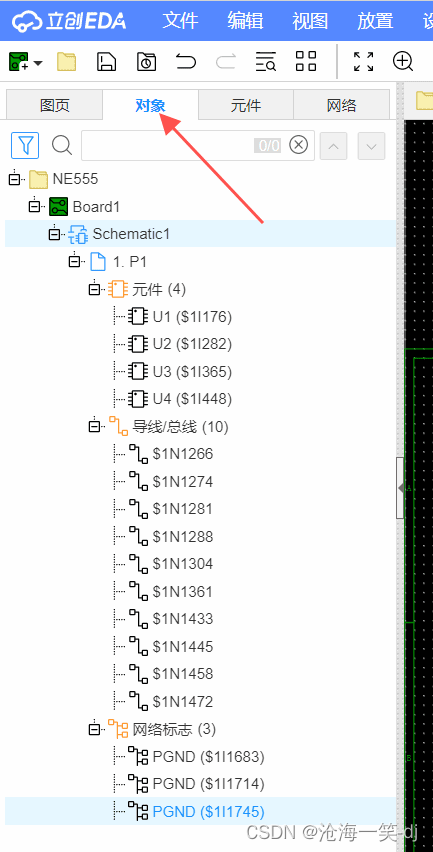

在原理图中放置的器件、导线、特殊符号以及一些图形等可以在左侧面板中的 - 对象查看。

在左侧面板中单击导线或者特殊符号可高亮选中的元素，双击可以在原理图中跳转当前器件的位置并且高亮。

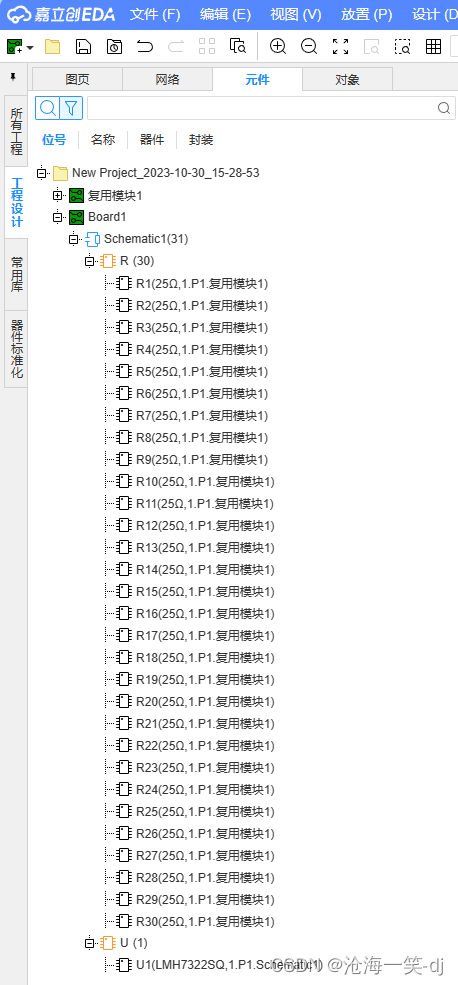

05. 元件

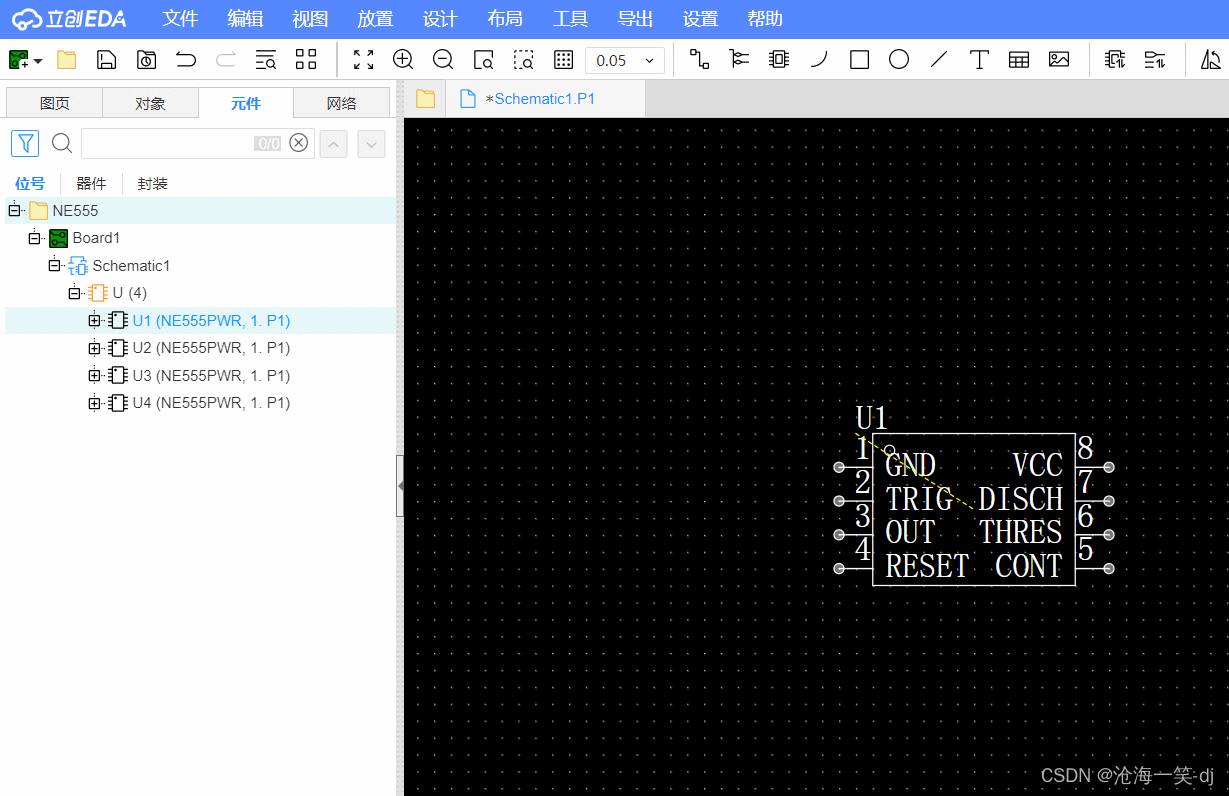

原理图编辑器界面的左侧面板与PCB界面的左侧面板功能相似，用于显示放置在原理图中的器件信息、数量和位置。

点击相应的器件可跳转到原理图中高亮显示出来。

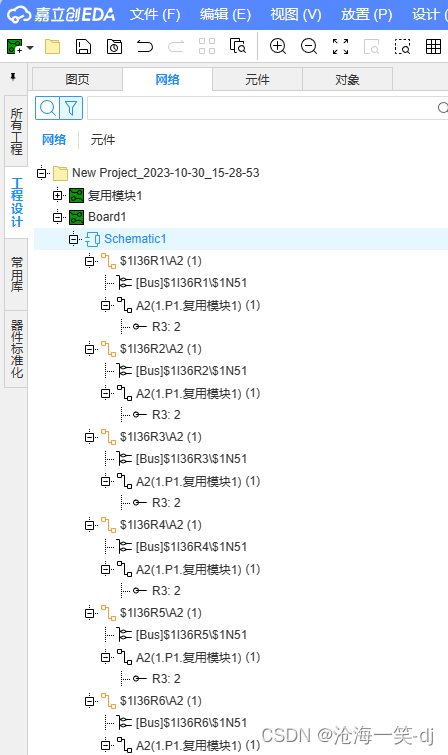

06. 网络

原理图中左侧面板网络是显示原理图中连接的网络和网络的数量、位置，网络中连接的引脚。

点击之后在原理图中高亮显示网络和连接网络的引脚。

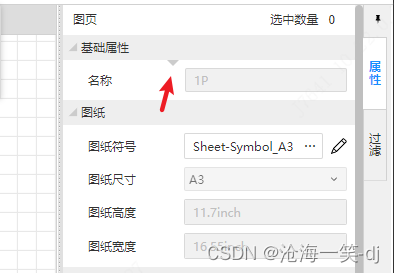

07. 属性

选中一个元素之后，可以在右边属性面板查看或修改它的属性参数。

元件属性： 你可以修改元件的名字和编号，并设置它们是否可见。还可以修改器件信息。请不要用中文设置编号，在PCB中封装编号不支持中文。

在这里你可以修改元件的供应商，供应商编号，制造商，制造商编号，封装等。

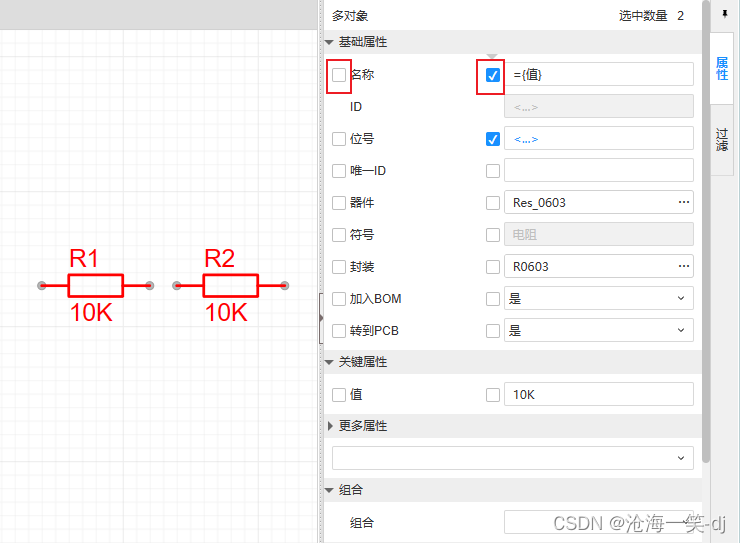

也可以批量选中之后再右侧的属性面板批量修改属性。

属性名和属性值可以勾选显示在画布中。

注意：修改元件的“值”这个属性时，会将“供应商编号”这个属性清空，以防止值和编号不对应，下单时按照编号进行下单。

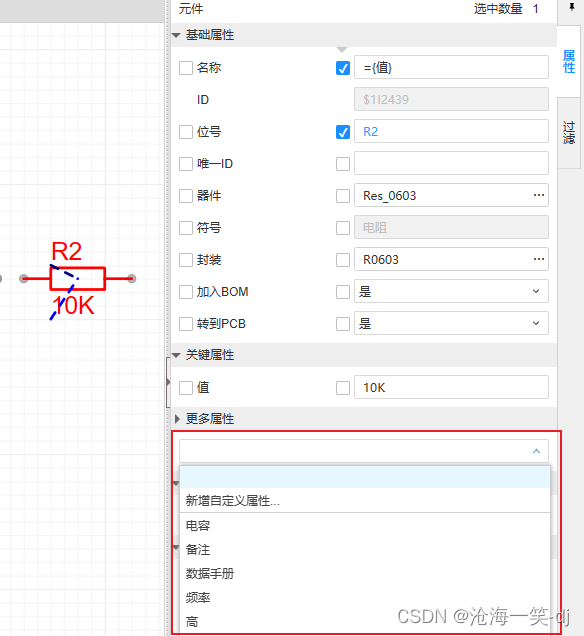

添加自定义属性： 当你选中一个元件或其他图元，可以它新增参数，

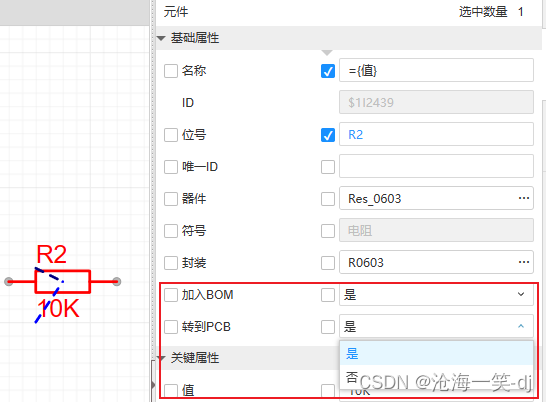

如果不需要元件在BOM或者转为PCB，可以在属性里面把“加入BOM”和“转为PCB”设置为否。当把转为PCB设置为否时，该器件符号将不会在封装管理器里面显示。

在选择整体电路时，可在右侧面板 - 属性中单独选择需要修改的对象属性值。

小技巧：

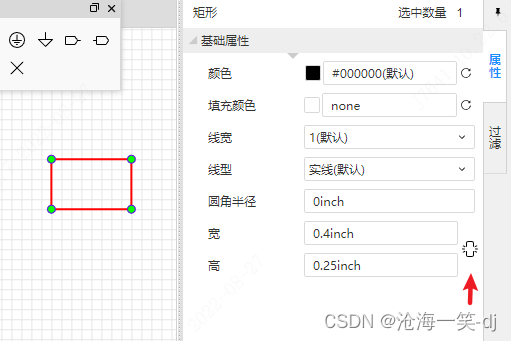

1、具有宽高的图元，在属性面板修改宽高时，可以设置是否等比例调整。点击等比例图标锁定宽高后，调整宽时，高也会一起变化。

2、拖动属性名宽度调节按钮，可以修改属性面板属性名和属性值的宽度比例，并且会记录到个人偏好中

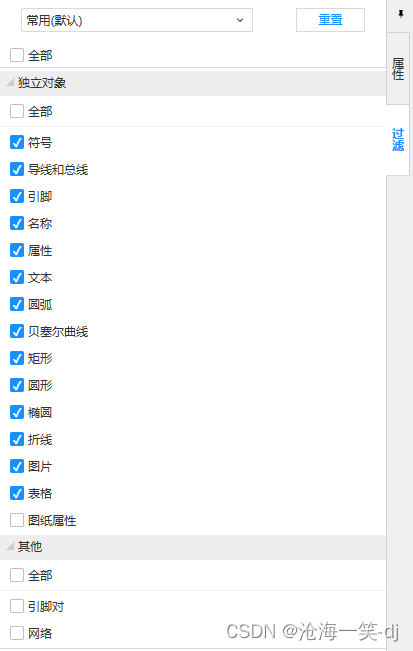

08. 过滤

在筛选你想选择的器件其他元素，勾选则是可以在原理图中选择，取消勾选则在原理图中无法进行选择。

图纸属性：可以选中A3等图纸的属性名和属性值(默认不开启)

引脚对：会选中两个引脚之间的导线(默认不开启)

网络：会根据导线的名称选中全部相同名称的导线(默认不开启)

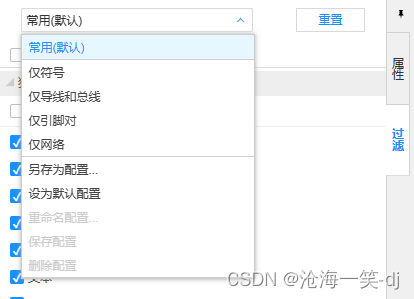

用户修改配置后可以将配置另存或设置为默认，方便后续快速切换和使用。

09. 状态

打开文档后，右侧面板右下角区域显示当前画布和光标状态。

参数说明：
S (Scale)：画布缩放倍数；
G (Grid)：画布格点 X，Y 尺寸，原理图只有一个值；
X (X)：光标当前坐标 X；
Y (Y): 光标当前坐标 Y；
dX (Distance X)：当前光标在 X 轴移动的距离；
dY (Distance Y)：当前光标在 Y 轴移动的距离。

10. 附录
