电源等效变换法

最新推荐文章于 2024-10-07 21:25:46 发布

戎码关山

最新推荐文章于 2024-10-07 21:25:46 发布

阅读量1.3w

点赞数 6

分类专栏： Tsinghua courses

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/dghcs18/article/details/101916660

版权

Tsinghua courses 专栏收录该内容

35 篇文章

订阅专栏

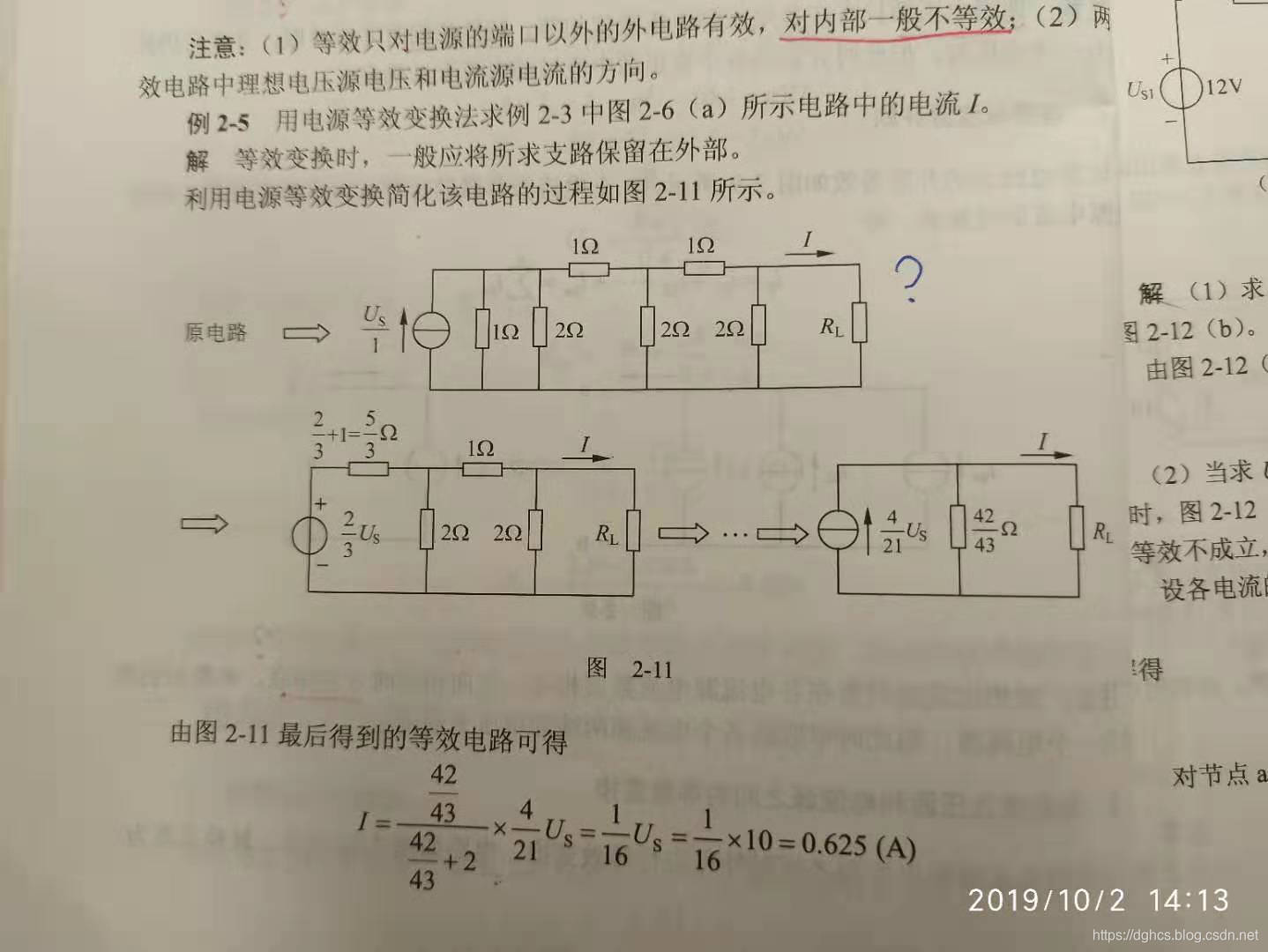

在这里插入图片描述

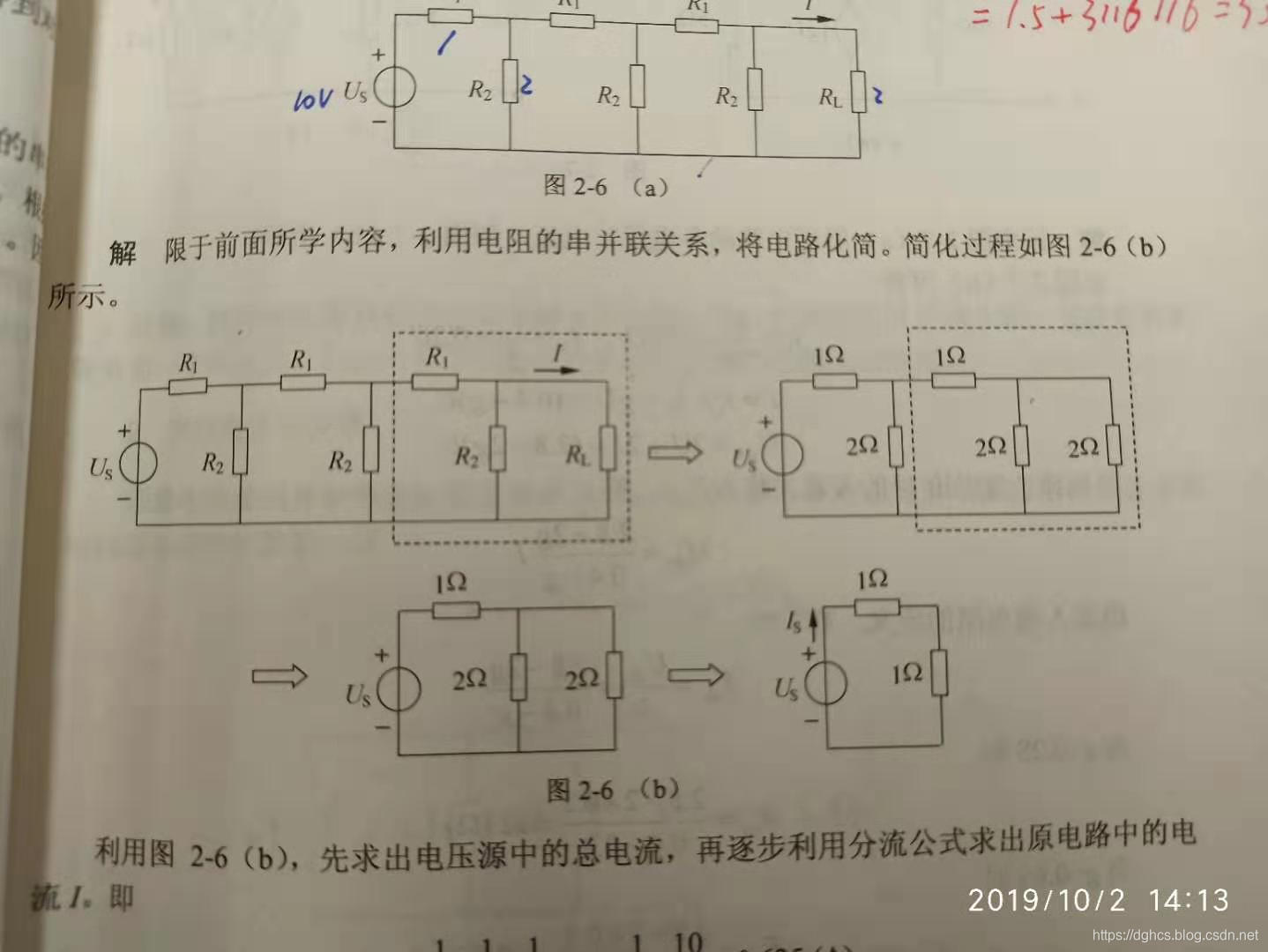

利用电源等效变换法来求出I的大小，对于题目的解答我起初看得一头雾水，最终在仔细看过百度文库的一章ppt之后彻悟。
ppt地址

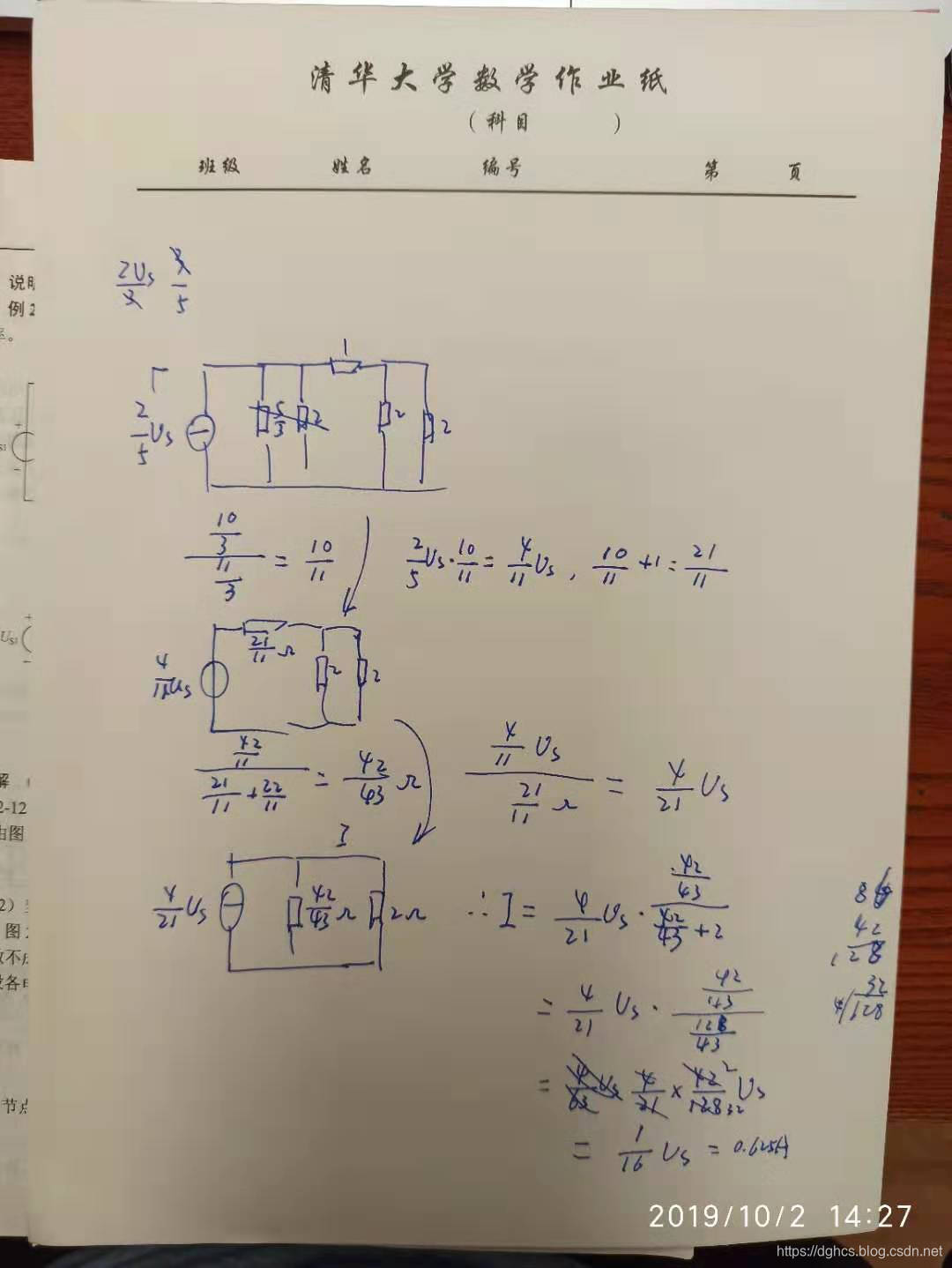

这是我写的详细过程

通过在理想电压源与理想电流源之间的变换，将复杂的混联电路剔骨剖析，最终化解为简单的单并联电路。

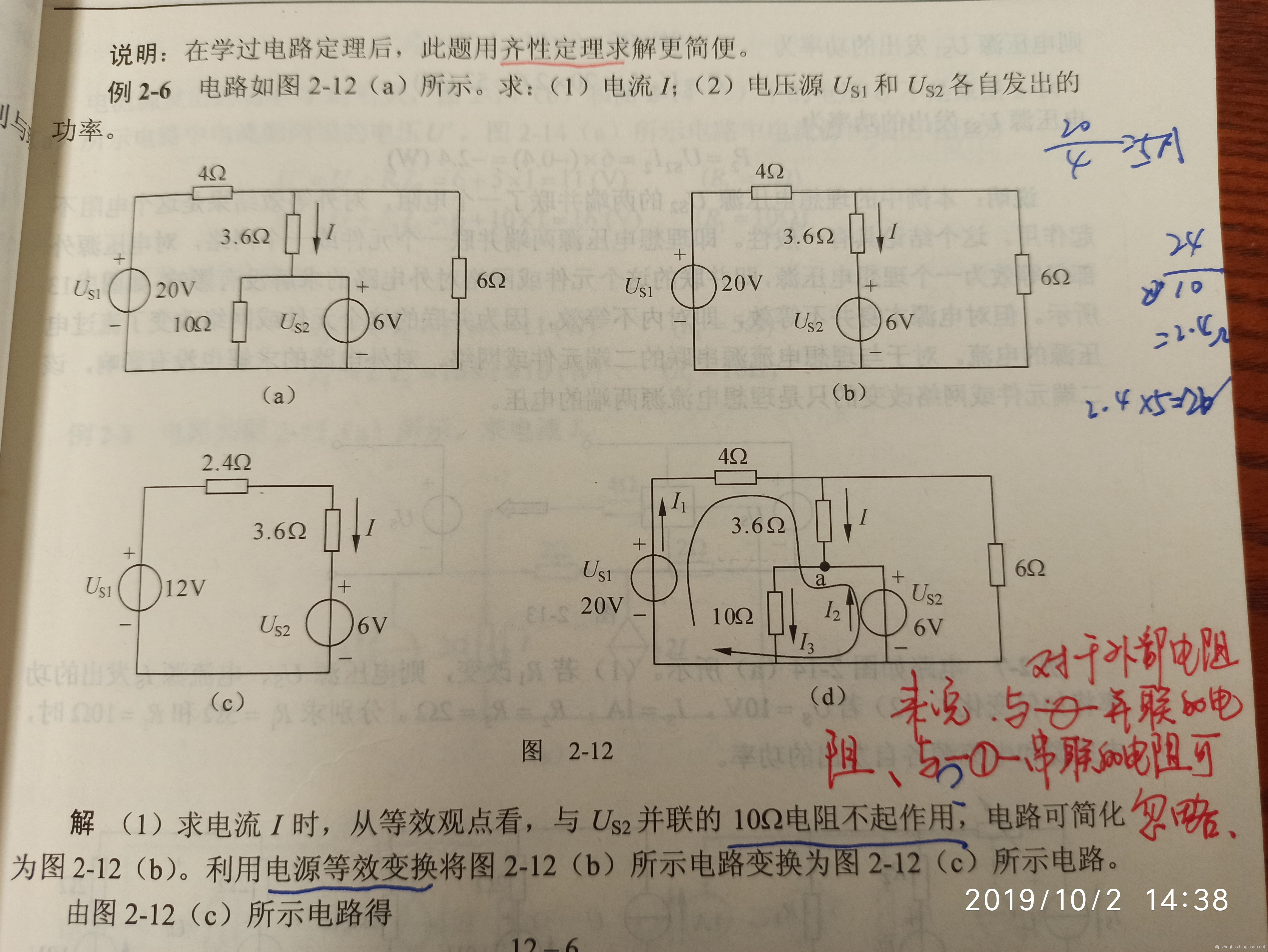

在这里插入图片描述
我还对这张图中(b)->（c）的变化心存疑惑。在仔细研究过后，我发现，他是将U_s1转化为5A的电流源，将4 $\Omega$ 的电阻与6 $\Omega$ 的电阻并联起来之后再将5A的电流源转化为12V的电压源。

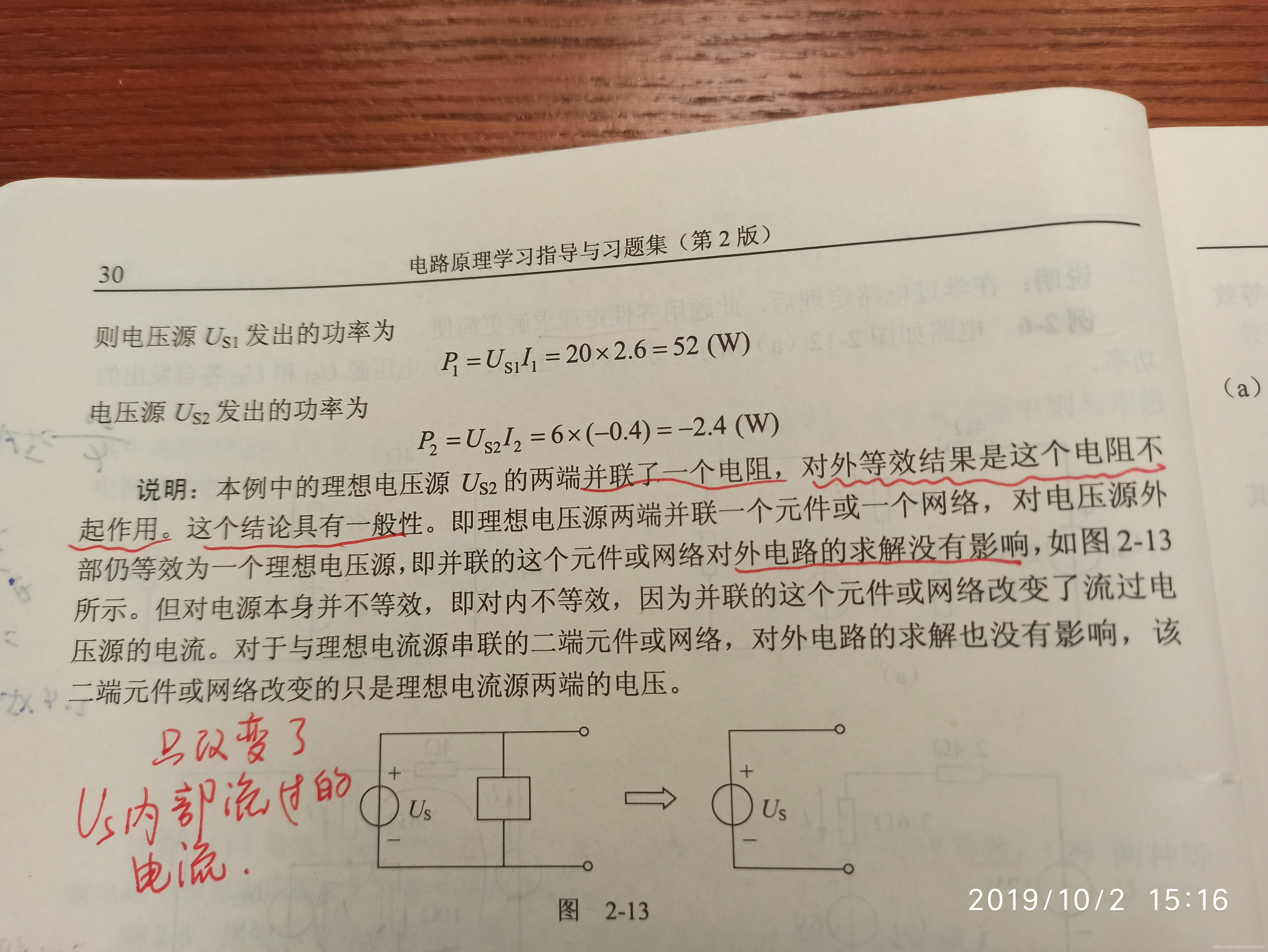

对于红字部分，书中有详细解释
在这里插入图片描述

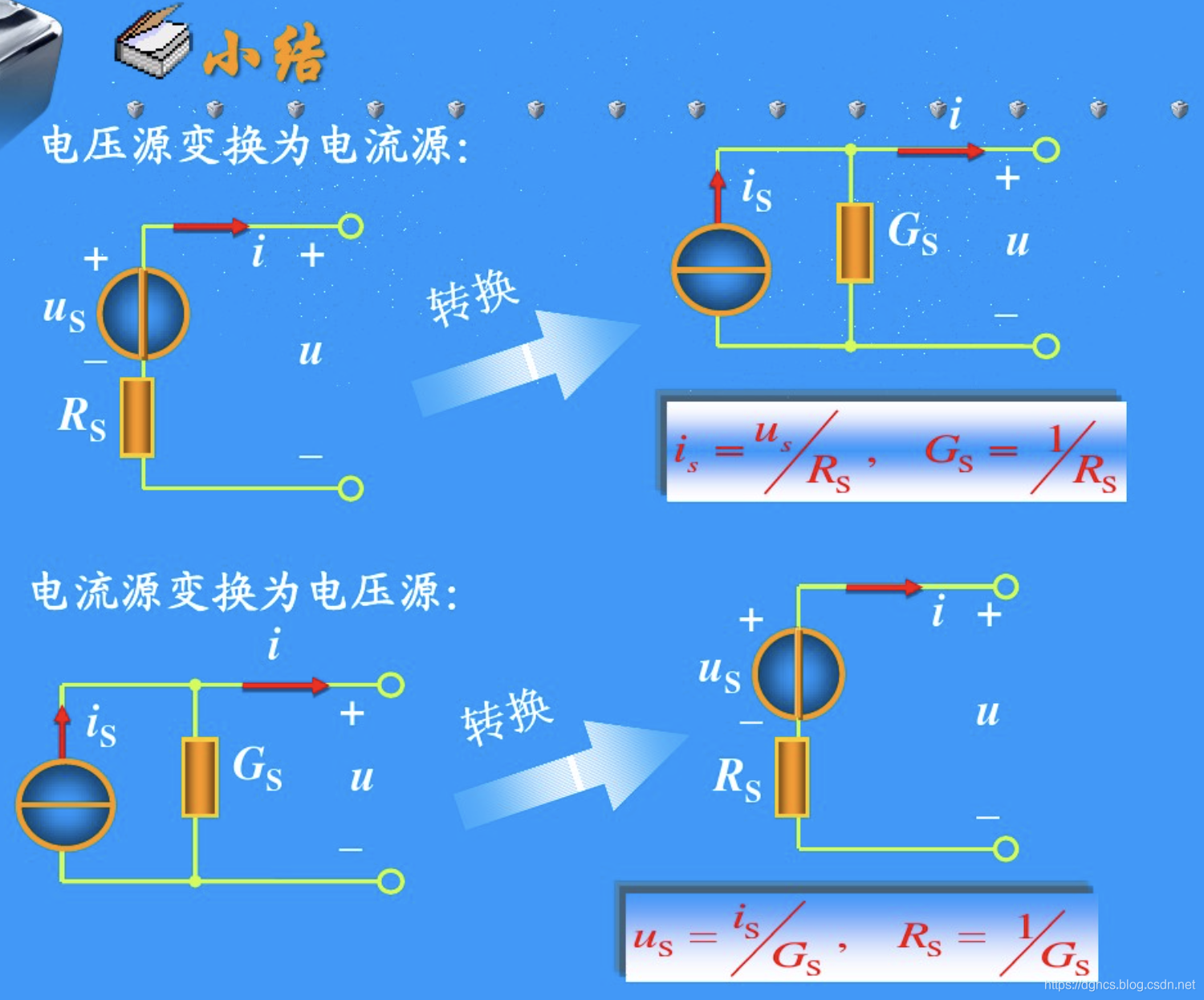

总结

应该说，化繁为简，一张图可一言以蔽之
在这里插入图片描述
