本文介绍了使用VIVADO工具和Verilog语言实现的可自定义时长的红绿灯控制系统，该系统支持EGO1板，可通过按键调整路口四边红绿黄灯的时间，并利用数码管显示计时。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

名称：vivado交通灯设计verilog代码ego1板红绿灯时间可修改

软件：VIVADO

语言：Verilog

代码功能：

十字路口红绿灯设计；

1、每次通行时间可在0-99秒内设定，可以通过按键修改通行时间。

2、路口四边均设红黄绿三色信号灯和用于计时的两位数码管显示时间(十进制数)。

3、黄灯亮时，要求每秒闪亮一次。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

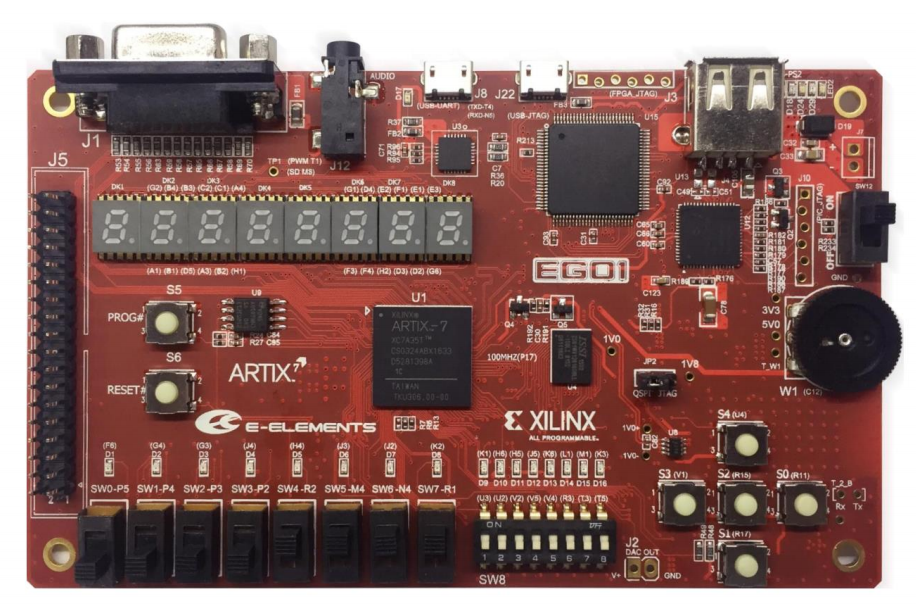

本代码已在ego1开发板验证，开发板如下，其他开发板可以修改管脚适配：


代码下载：vivado交通灯设计verilog代码ego1板红绿灯时间可修改名称：vivado交通灯设计verilog代码ego1板红绿灯时间可修改（代码在文末下载）软件：VIVADO语言：Verilog代码功能：十字路口红绿灯设计；1、每次通行时间可在0-99秒内设定，可以通过按键修改通行时间。2、路口四边均设红黄绿三色信号灯和用于计时的两位数码管显示时间(十进制数)。3、黄灯亮时，要求每秒闪亮一次。FPGA代码Verilog/VHDL代码资源下载：www.hdlcodhttp://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=307

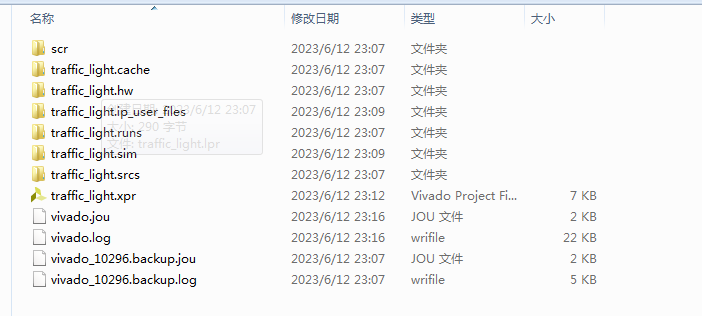

1. 工程文件

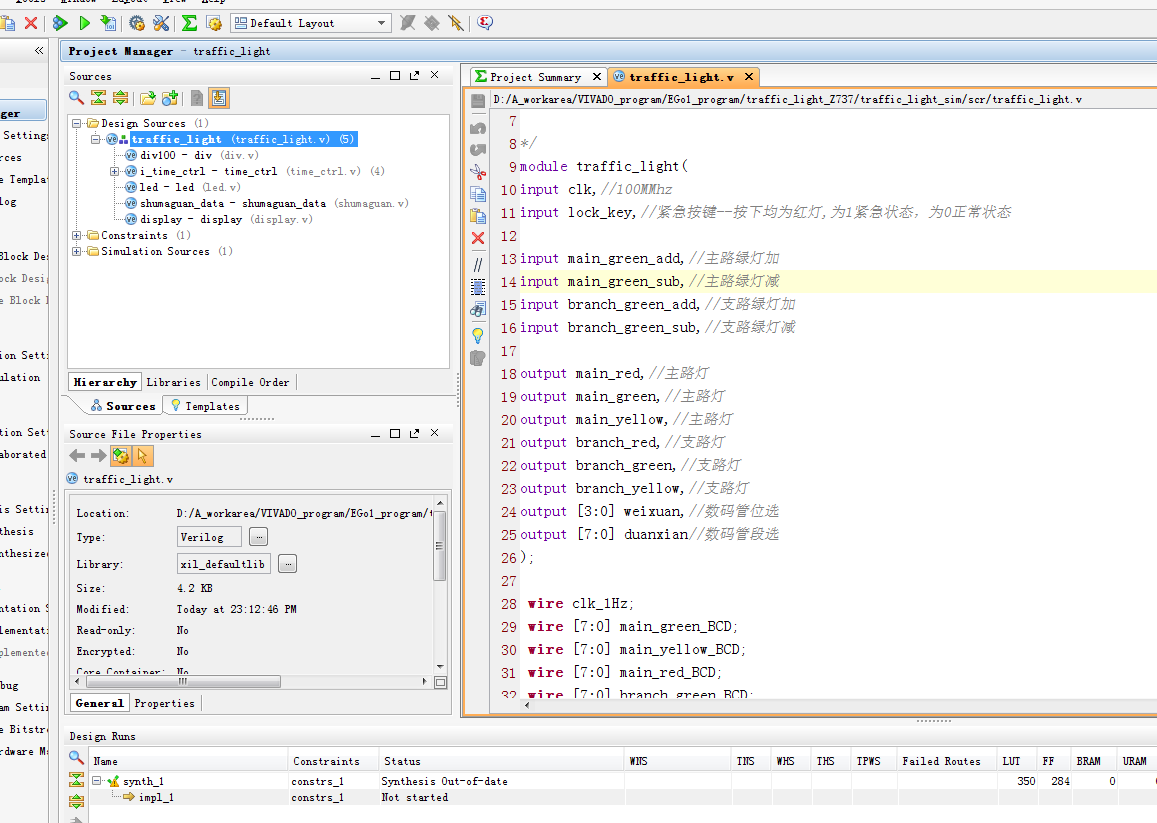

2. 程序文件

3. 程序编译

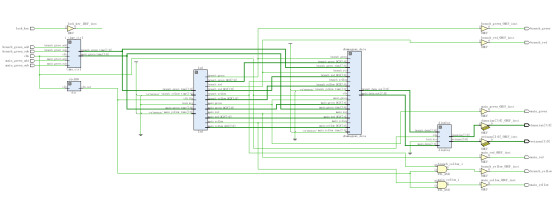

4. RTL图

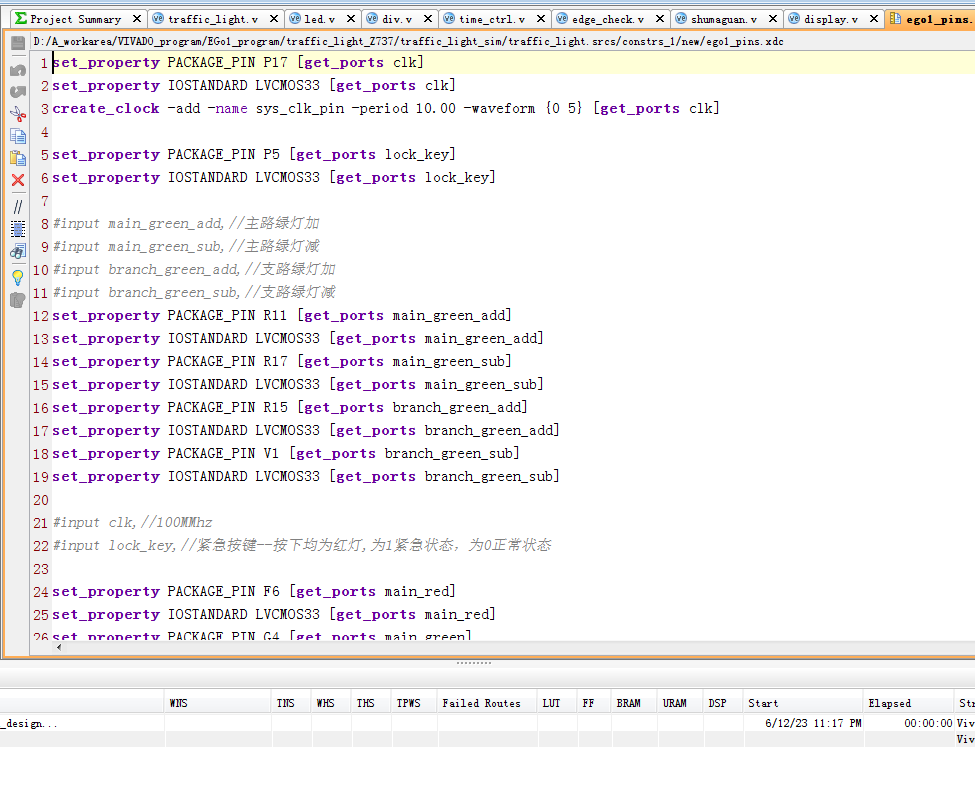

5. 管脚分配

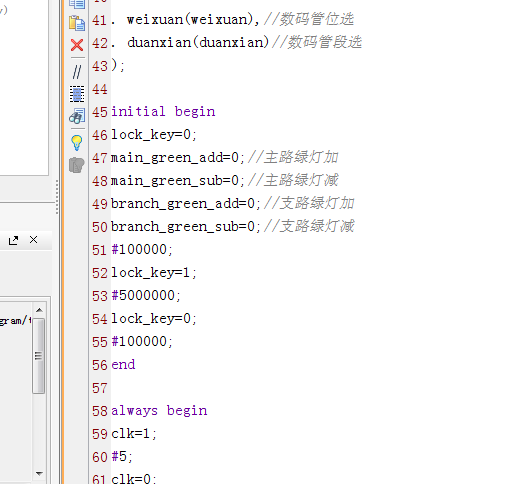

6. Testbench

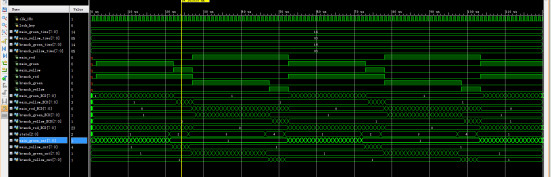

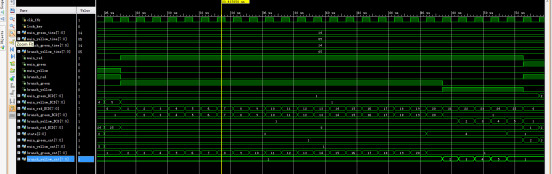

7. 仿真图

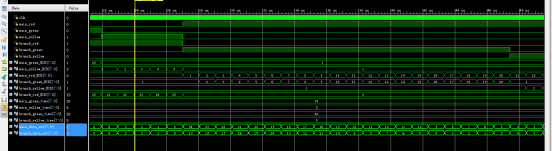

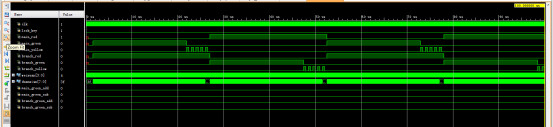

整体仿真图

分频模块

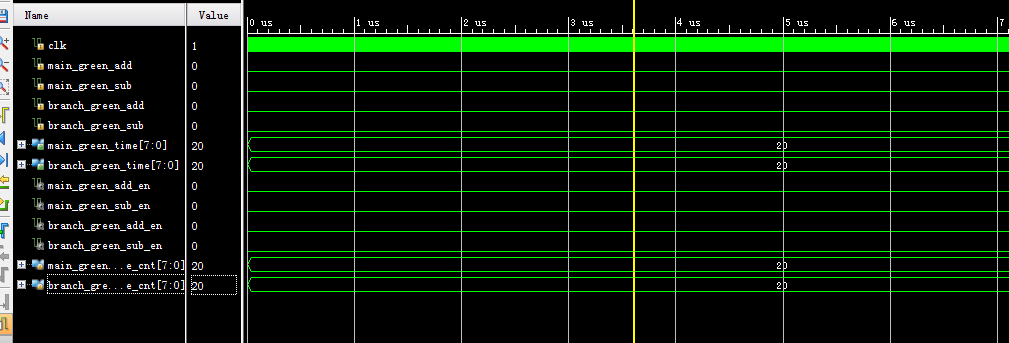

时间控制模块

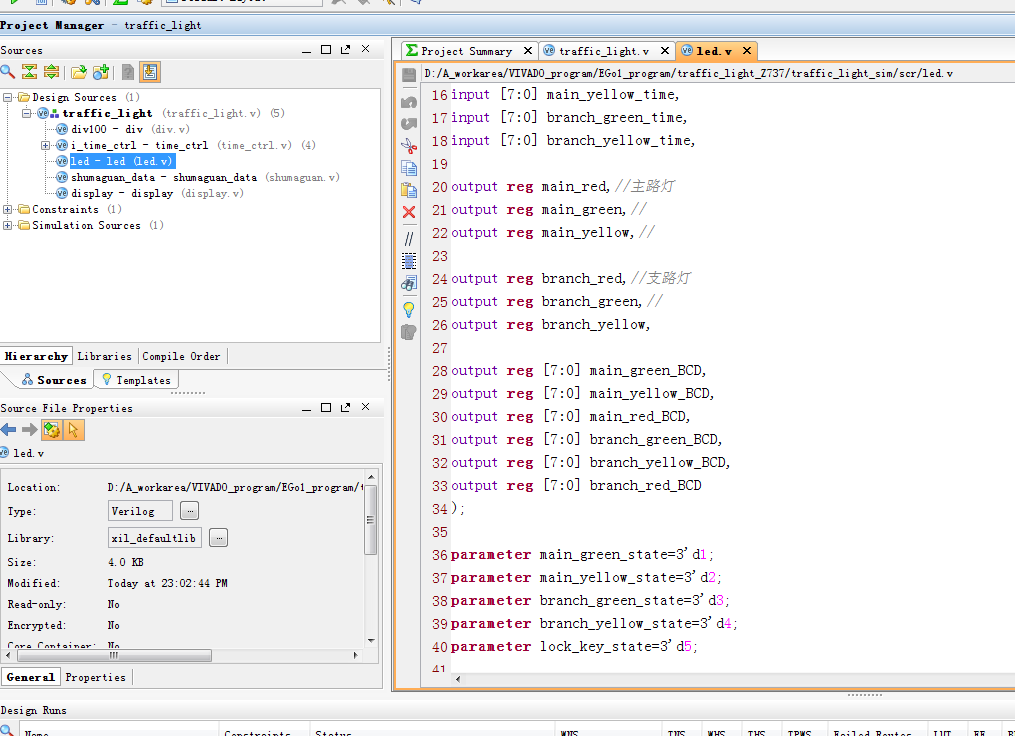

交通灯控制模块

倒计时模块

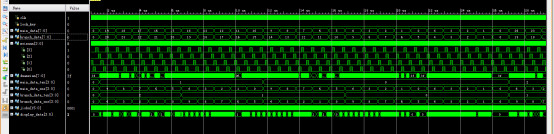

显示模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//100MMhz
input lock_key,//紧急按键--按下均为红灯,为1紧急状态，为0正常状态
input main_green_add,//主路绿灯加
input main_green_sub,//主路绿灯减
input branch_green_add,//支路绿灯加
input branch_green_sub,//支路绿灯减
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led & clk_1Hz;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led & clk_1Hz;//支路灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz)
);
//按键调整时间
wire [7:0]main_green_time;
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;
wire [7:0]branch_yellow_time;
//时间控制模块
time_ctrl i_time_ctrl(
. clk(clk),
. main_green_add(main_green_add),//主路绿灯加
. main_green_sub(main_green_sub),//主路绿灯减
. branch_green_add(branch_green_add),//支路绿灯加
. branch_green_sub(branch_green_sub),//支路绿灯减
. main_green_time(main_green_time),//主路绿灯时间
. branch_green_time(branch_green_time)//支路绿灯时间
);
assign main_yellow_time=8'd5;//主路黄灯时间设置为5秒
assign branch_yellow_time=8'd5;//支路黄灯时间设置为5秒
///
reg [7:0] display_main;
reg [7:0] display_branch;

//交通灯控制模块
led led(
. clk_1Hz(clk_1Hz),
. lock_key(1'b0),//紧急按键,为1紧急状态，为0正常状态
. main_red(main_red_led),//主路灯
. main_green(main_green_led),//主路灯
. main_yellow(main_yellow_led),//主路灯
. branch_red(branch_red_led),//支路灯
. branch_green(branch_green_led),//支路灯
. branch_yellow(branch_yellow_led),//支路灯
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD)//红灯时间计数
);
//显示数据生成模块
shumaguan_data shumaguan_data(
. clk(clk),
. main_red(main_red_led),//主路灯
. main_green(main_green_led),//主路灯
. main_yellow(main_yellow_led),//主路灯
. branch_red(branch_red_led),//支路灯
. branch_green(branch_green_led),//支路灯
. branch_yellow(branch_yellow_led),//支路灯
. main_green_BCD(main_green_BCD),//绿灯时间计数
. main_yellow_BCD(main_yellow_BCD),//黄灯时间计数
. main_red_BCD(main_red_BCD),//红灯时间计数
. branch_green_BCD(branch_green_BCD),//绿灯时间计数
. branch_yellow_BCD(branch_yellow_BCD),//黄灯时间计数
. branch_red_BCD(branch_red_BCD),//红灯时间计数
. main_green_time(main_green_time),
. main_yellow_time(main_yellow_time),
. branch_green_time(branch_green_time),
. branch_yellow_time(branch_yellow_time),
. main_data_out(main_data_out),//主路数码管数据显示
. branch_data_out(branch_data_out)//支路数码管数据显示
);
display display
(
. clk(clk),
. lock_key(1'b0),
. main_data(main_data_out),//主路数码管数据显示
. branch_data(branch_data_out),//支路数码管数据显示
. weixuan(weixuan),//位选,高电平亮
. duanxian(duanxian)//段选,高电平亮
);
endmodule
