硬件系统工程师宝典（38）-----常用接口之视频接口的电路设计

各位同学大家好，欢迎继续做客电子工程学习圈，今天我们继续来讲这本书，硬件系统工程师宝典。

上篇我们介绍了一些常用的接口带EMC保护的电路设计，有AC24V、AC110~220V、AV接口、CAN接口、DC12V、DC24V、DC48V接口。今天我们来讲一讲几个常用视频接口的电路设计。

1.DisplayPort（高清数字显示接口）接口设计电路

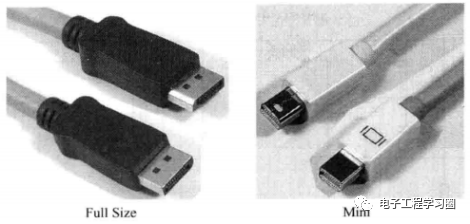

它是一种高清数字显示接口标准，可以连接计算机和显示器，赢得了AMD、Intel等业界巨头支持，且是免费使用的，不像HDMI那样需要支付高额的授权费。DisplayPort定义了两种接头，分别为全尺寸（Full Size）和迷你（Mini），如下图所示：

​​DisplayPort接口图示

DisplayPort的特点：

1.高带宽，带宽高达10.8Gbps，可支持WQXGA+(2560*1600)、QXGA(2048*1536)等分辨率。

2.最大程度整合周边设备：和HDMI一样，DisplayPort允许音频和视频信号共用一条线缆传输。对比HDMI，DisplayPort除四条主传输通道之外，还提供了一条功能强大的辅助通道，可直接作为语音、视频等低带宽数据的传输通道，也可用于无延迟的游戏控制。

3.内外接口通吃：DisplayPort的最长外接距离在15m，并且接头和接线规格为日后升级做好了预留，即便未来DisplayPort采用新速率标准，接头和接线也无需重新设计。DisplayPort还可用作设备内部的接口，甚至芯片与芯片之间的数据接口。

DisplayPort的接口设计电路如下图所示，其中VD1、VD2为静电防护器；L1、L2、L3、L4为共模电感，用来滤除EMI噪声；FB1、FB2、FB3、FB4、FB5在Layout时，要尽量靠近连接器放置。

​Mini DisplayPort接口设计电路​

​

2.DVI（数字视频）接口设计电路

DVI(Digital Visual Interface)即数字视频接口。DVI连接线如下图所示：

​DVI连接线

DVI存在很多标准，一共分为5种。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的显示器上的都是单通道版，双通道版的成本很高，因此只有部分专业设备才具备。

DVI接口可分为以下几类：

1.DVI-I双通道：数字/模拟，可转换VGA；

2.DVI-I单通道：数字/模拟，可转换VGA；

3.DVI-D双通道：数字，不可转换VGA；

4.DVI-D单通道：数字，不可转换VGA；

DVI接口电路如下图所示：

​DVI接口电路

​

3.HDMI接口设计电路

HDMI高清晰度多媒体接口是一种数字化视频/音频接口技术，可同时传送音频和影像信号，最高数据传输速度为5Gbps，同时无须在信号传送前进行数模或模数转换。HDMI接口分为HDMI A Type、HDMI B Type、HDMI C Type和HDMI D Type，其尺寸规格如下图所示：

​HDMI接口类别分类

HDMI A Type应用于HDMI1.0版本，为最常见的HDMI接头规格。在HDMI 1.2a之前，最大能传输165MHz的TMDS。

HDMI B Type可传输HDMI A Type两倍的TMDS资料量，用于高分辨率传输。

HDMI C Type是缩小版的HDMI A Type，主要用于便携式装置上如DV、数码相机和便携式多媒体播放机等，接口设计电路如下图所示。

​HDMI C Type接口设计电路

---
