本文详细介绍了数据流传输的过程，包括sensor发送数据至D-PHY，再到DDR内存的全过程。涉及的关键步骤有：数据通过datalane到达D-PHY，D-PHY缓存数据，CPU设置buffertable地址，D-PHY通过内部DMA传送数据到DDR，最后CPU通过系统DMA将数据搬运到最终目的地。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

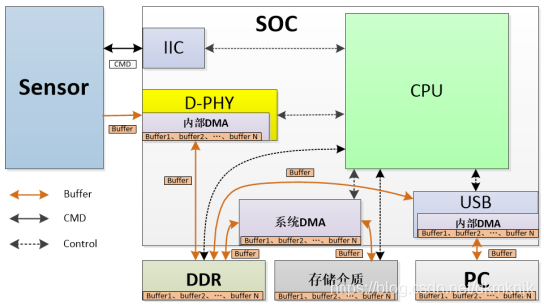

数据流实现

在这里插入图片描述
数据流接收过程：
1.sensor发送过来的数据，通过data lane到达D-PHY。
2.D-PHY将接收到的data buffer缓存到内部DMA。
3.CPU将DDR中的buffer table地址（0x???）写入到D-PHY的寄存器（CHANNELLn_FADDRn，n表示数字0~9）。
4.D-PHY根据该buffer table地址，通过内部DMA将buffer缓存区内的有效buffer传送到DDR。
5.CPU通过系统DMA，从DDR取出buffer table，送到目的地（上层应用、存储介质等）

D-PHY接收传输数据

5.2.1D-PHY接收传输数据
在通过CCI发送“open data stream”开流指令后，sensor将按时序发送传输数据。
D-PHY将传输数据保存在内部DMA的buffer缓冲区。
D-PHY检测data lane上有数据波动，触发硬件中断。
在中断服务程序里，查询寄存器状态，根据中断状态选择处理分支。
