使用ULIB+Altium Designer绘制元件原理图及封装

本着决不重复发明轮子的指导思想（其实就是懒得不行），能不自己画原理图就不自己画。偷懒一时爽，一直偷懒一直爽。那么，从哪搞那么多合适的库呢？面对这个问题，首先想到方案一：有现成的copy别人的库岂不美滋滋。随手一个万能票圈求助，结果得到的各种资源一言难尽。不仅种类不齐全，而且正确性不能保证，再重新组合也费时费力。毙掉。方案二：使用Altium Designer的官方库。首先有AD10之前的“冷藏”库：http://wiki.altium.com/display/ADOH/Download+Libraries

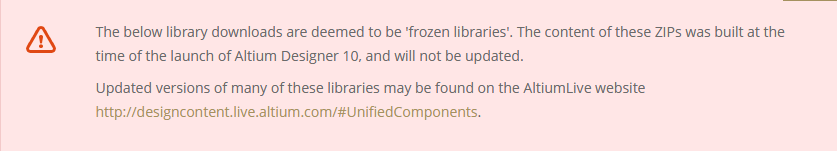

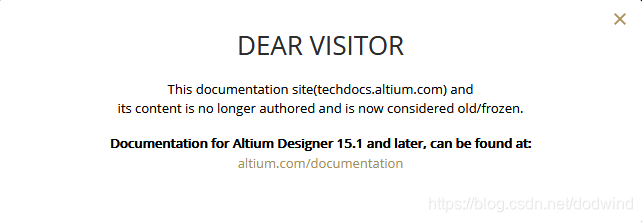

但是他会提醒你这里的内容已经老旧不再更新。

如果确定这就够用符合设计要求了，附上下载链接：

下载所有库 Download all Libraries:

Download all Libraries, in single ZIP file (305MB)

按厂商分别下载 Individual Library Downloads - by Manufacturer:

3M (20KB)  Actel (10MB) Agilent Technologies (0.5MB) Allegro MicroSystems (2.6MB) Alpha Microelectronics (30KB)
Altera (39MB) AMCC (1MB) AMP (3.5MB) Amphenol (30KB)Analog Devices (9MB)Antenna Factor (8KB)Antenova (9KB)AstronTechnology (19KB)Atmel (2.4MB)Attend (18KB)Avago (580KB)Bitwise Systems (875KB)Bulgin (14KB)
Burr-Brown (4.2MB)C&K Components (13KB)Chin Nan Precision Electronics (8KB)Cirrus Logic (58KB)Cliff Electronic Components (17KB)C-MAC MicroTechnology (22KB)Contact Technology (11KB)Cooper Bussman Coiltronics (82KB)
Cypress (11.5MB)Dallas Semiconductor (1.1MB)Device Sheets (1.3MB)Digi International (11KB)ECS (40KB)Elantec (1.4MB)EPCOS (15KB)Fairchild Semiconductor (4MB)Freescale Semiconductor (1.8MB)FTDI (90KB)Generalplus Technology (55KB)Gennum (1.5MB)Harris Suppression (21KB)HARTING (780KB)Hirose Electric (85KB)Hitachi Semiconductor (450KB)Holtek Semiconductor (9KB)IL Switch (11KB)Infineon (160KB)Integrated Device Technology (33KB)International Rectifier (2.8MB)Intersil 1MB)Johanson Technology (8KB)KEMET Electronics (39KB)Keystone Electronics (9KB)King BillionElectronics (7KB)Kingfont (9KB)Kitagawa (12KB)Kobiconn (14KB)Kycon (11KB)Lattice 33MB)Linear Technology (2MB)Lumberg (9KB)Maxim (6.4MB)Micrel (9KB)Microchip (5.6MB)Micron Technology (37KB)Molex (640MB)Morethanall (12KB)Motorola (15MB)National Semiconductor (7.8MB)NEC (166KB)Newport Components (121KB)NXP (206KB)Oki Semiconductor (148KB)OMRON (11KB)ON Semiconductor (1.7MB)OSRAM Opto Semiconductors (9KB)Panasonic (85KB)PCB (9.4MB)Philips (1MB)Projects Unlimited (9KB)QuickLogic (806KB)Raltron Electronics (15KB)Renesas Technology (4.2MB)RF MicroDevices (162KB)Samsung (74KB)Samtec (12KB)Sansen Technology (8KB)SHARP (523KB)Sonix Technology (5KB)Spansion (330KB)ST Microelectronics (46MB)Sunplus Technology (40KB)Sunridge Corporation (203KB)Susumu (13KB)
Suyin Corporation (13KB)Teccor Electronics (75KB)Technik Industrial (15KB)Telit Communications (13KB)Texas Instruments (18MB)Toshiba (13KB)Vishay (2.6MB)Vitesse Semiconductor (10KB)Western Digital (1.3MB)Wieson Technologies (11KB)Winbond Electronics (12KB)Xilinx (44MB)Zarlink Semiconductor (335KB)Zetex (215KB)Zilog (1.7MB)

OK，那想下载新东西怎么办，来这：https://designcontent.live.altium.com/

依然是官方库，随便搜索一下TI的内容，如下：

但是下载需要注册帐号，国内搞又不太方便（这个也视网络条件而定，有的确实可以直接点download发下载链接）。网上有在俄罗斯网站申请 Altium Live账号的教程：

《Altium Designer应用技巧5: Altium Live账号的获得》：https://blog.csdn.net/wangkeyen/article/details/50083425

但是，这个方法我试了一下好像不太灵，不知道怎么回事。大家可以试试。

最后，

方案三：使用ULIB+Altium Designer工具自己生成库。

ULIB即Ultra Libraria，号称全世界最大的PCB CAD库：

首页：https://www.ultralibrarian.com/

下载地址：·http://webench.ti.com/cad/ULib.zip

PCB 封装和原理图符号都能以非特定供应商的格式下载，然后再使用 Ultra Librarian 读取器将其导出到领先的 EDA CAD/CAE 设计工具。

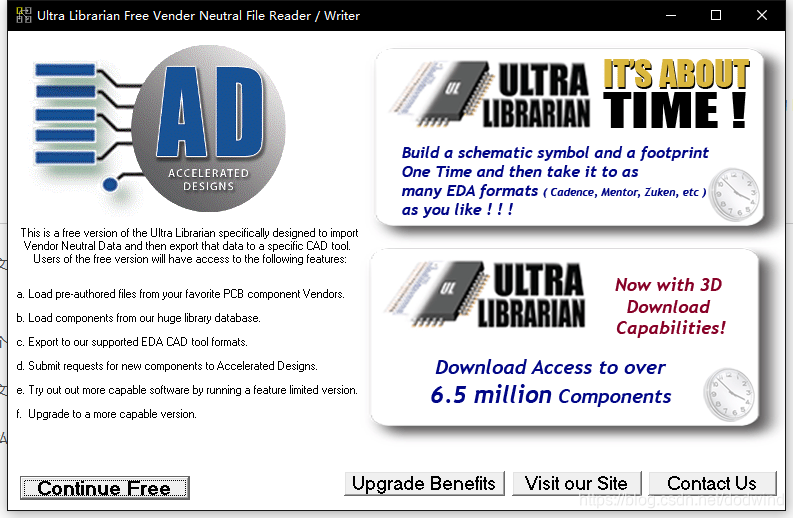

这个软件的外观真的非常硬核了。

contiune free

第一步：加载文件。

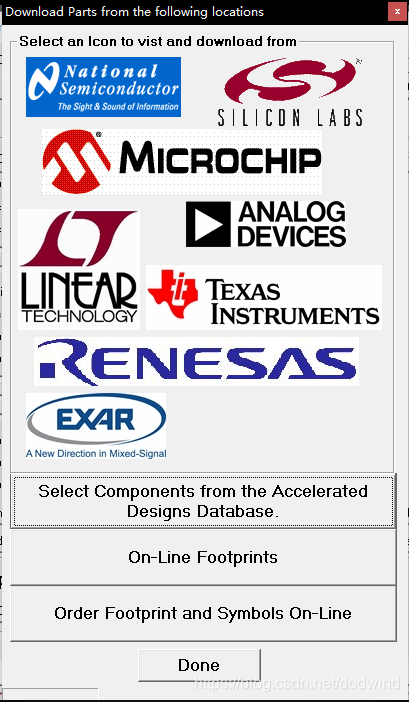

从网页下载：

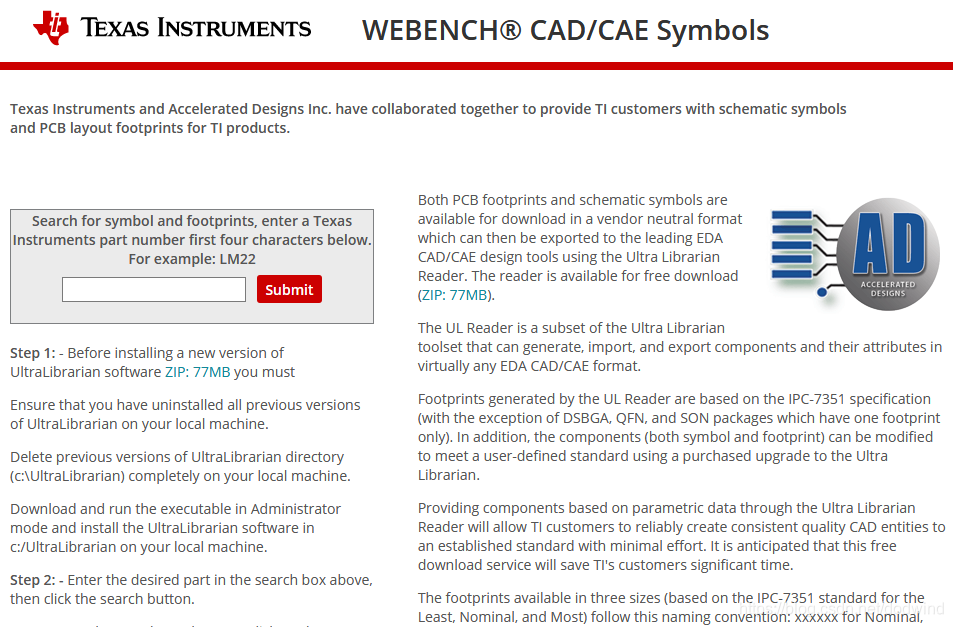

选择芯片厂标，以TI为例，弹出https://webench.ti.com/cad/

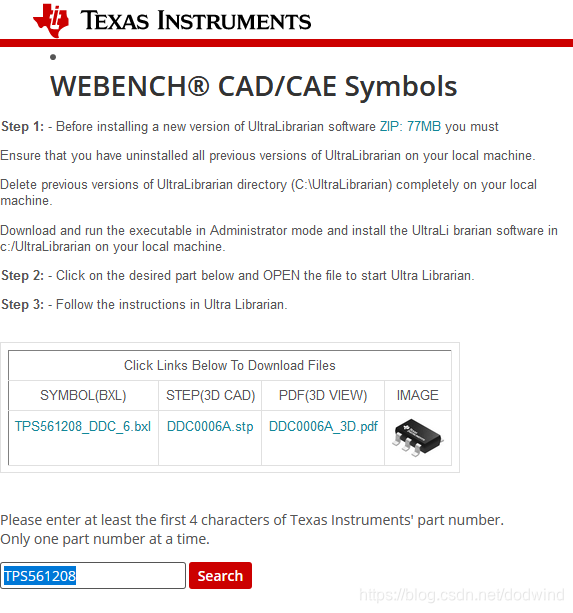

搜索需要的元件，例如我需要的TPS561208

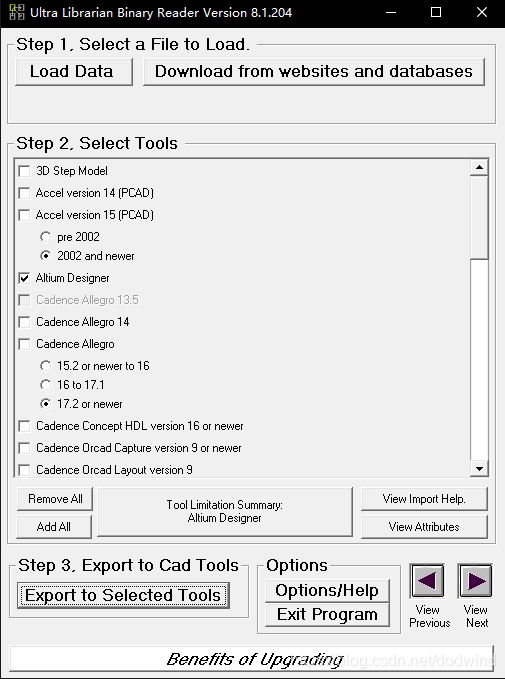

下载bxl文件，再用ULIB load data，勾选altium designer

导出

输出文件夹包含如下文件：

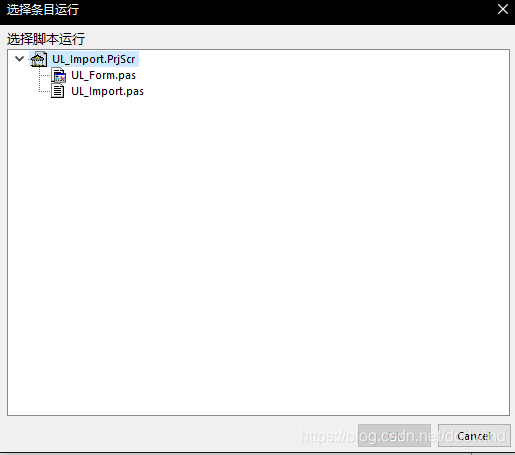

使用AD打开.PrjSrc工程文件，运行UL_Form.pas,弹出框点选UL_Form.pas

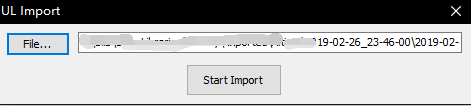

file选择刚才的时间序列命名的.txt文件

Start Import就OK了，（该过程有可能非常慢，不停的提示wait a moment，等吧）。完成以后就会有绘制好的库文件可供使用了。（会等很久，这期间虽然有新的文件，但是是空白的，一定要等完成。）
