在仿真中，我们会有对信号进行force的操作，从而实现某些特定的功能。但是在仿真波形中，不能直接从波形上看出，这些信号的驱动，是因为前级电路的驱动，还是因为force的原因的驱动。从而使debug非常的不友好。

其实在verdi中，是可以直接看到force信号的信息的。这样的话，就会方便我们去debug force的信号。

要想要verdi中，查看force信号，就需要vcs在仿真时候，生成fsdb波形时，加入force信号的波形信息。只需要在仿真参数中，加入 +fsdb+force 参数即可。当fsdb波形生成后，就可以在verdi中，直接查看到信号的force信息。

如以下代码：

module tb_top();
    reg a;
    reg b;
    wire c;

    my_and u_my_and(a, b, c);

    initial begin
        a = 1;
        b = 0;
        #10;
        force u_my_and.a = 1'b1;
        force u_my_and.b = 1'b1;
        #10;
        force u_my_and.a = 1'b0;
        force u_my_and.b = 1'b0;
        #10;
        release u_my_and.a;
        release u_my_and.b;
        #10;
        $finish();
    end

    initial begin
        $fsdbDumpfile("force.fsdb");
        $fsdbDumpvars(0, "tb_top");
    end
endmodule: tb_top

其中my_and模块，代码如下：

module my_and(
    input a,
    input b,
    output c
);
    assign c = a & b;
endmodule

编译仿真的Makefile如下：

compile:
    vcs -full64 -sverilog  -debug_acces=all my_and.v tb_top.sv -kdb

run:
    ./simv +fsdb+force

verdi:
    verdi -dbdir simv.daidir -ssf force.fsdb

在仿真的时候，加上+fsdb+force选项。

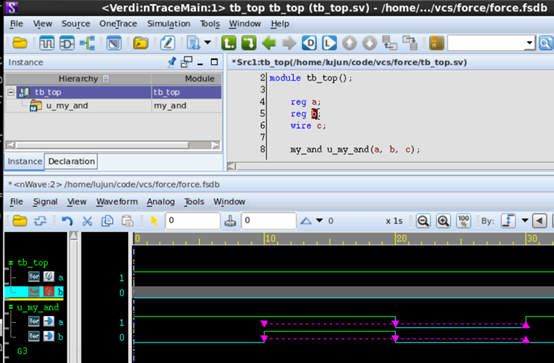

打开verdi，查看信号

从波形上，能够清晰的看到force信号的信息。用紫色虚线标识的波形，就表示这一段时间内，信号是被force驱动的。

• 向下的紫色箭头，表示这个时候，有force语句针对该信号

• 向上的紫色箭头，表示这个时候，有release语句针对该信号

  通过特殊的紫色波形标记，就可以很清晰的知道信号的force信息了。

在一个环境中，可能force的信号比较多，通过上面的波形方式，去把每一个信号给拉出来，判断信号是否有force，效率就会比较低了。

此时，我们可以使用fsdbreport命令，从波形里面，把所有的信号force的信息，全部给抓出来，保存在一个文件中，这样，我们通过该文件，就可以知道仿真过程中的所有信号force信息。

命令如下：

fsdbreport xxx.fsdb -find_forces -s "/*" -level level_number -o xxx.txt

其中：

• xxx.fsdb：是输入的fsdb波形文件

• -s： 指定查找force信息的层次， /* 表示从最顶层开始

• -level：表示从指定的层次，向下查找层次的数目。0表示指定的层次和以下所有的层次。1表示指定的层次，2表示指定的层次和下一层次。之后依次类推，一般都是直接使用0

• -o：指定输出文件

针对刚刚上述产生的force.fsdb波形，来提取force信息。命令如下：

fsdbreport force.fsdb -find_forces -s "/*" -level 0 -o force.txt

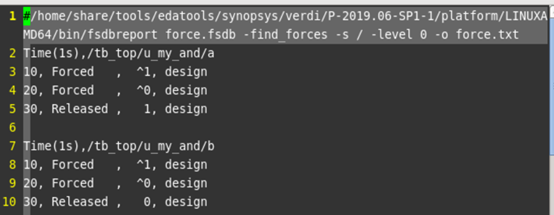

生成的force.txt信息如下：

该文件中，会打印每一个force信号的信息：

• force信号的层次路径

• force信号在什么时刻被force，force的值是多少

• force信号在什么时刻被release

通过查阅该文件，就可以知道波形文件中，所有的force信号的信息，从而可以帮助我们去debug。
