✨前言：

🌟数据链路层的功能

数据链路层将从物理层中获得报文， 并将其传递给事务层； 同时接收事务层的报文， 并将其转发到物理层; 核心的功能有以下三点
1.保证TLP在 PCIe 链路中的正确传递;
2.数据链路层使用了容错和重传机制，保证数据传送的完整性与一致性，
3.此外数据链路层还需要对PCIe 链路进行管理与监控。

🌟什么是DLLP？

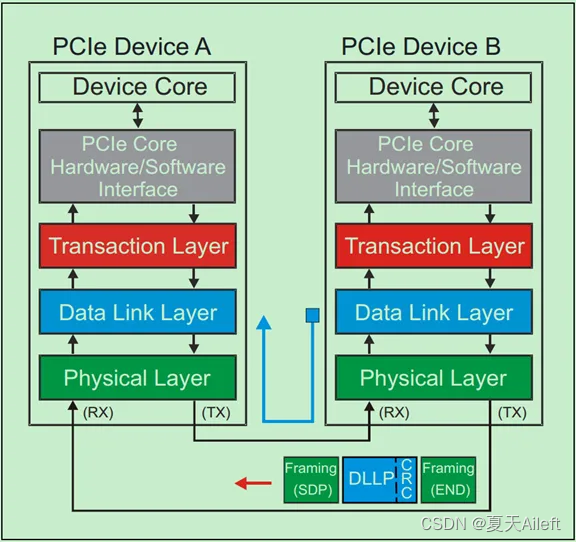

DLLP全称是Data Link Layer Packet，是在PCI Express (PCIe) 架构中，数据链路层使用的一种数据包类型。在PCIe架构中，通信分为几个层次，其中数据链路层位于物理层之上，负责提供可靠的点到点通信连接。本文将要介绍的DLLP指的正是这样的数据包，其一般用于Ack/Nak机制、功耗管理、Flow Control（流量控制）和一些厂商自定义用途等。示意图如下：
在这里插入图片描述
DLLP的格式是固定的，一共有8个字节，包括Framing（SDP & END）。和TLP不一样的地方是，DLLP并未携带任何路由信息，原因很简单，因为DLLP只在相邻的两个设备的数据链路层之间通信，根本不需要路由。并且DLLP一般也不需要和事务层交换信息。

✨DLLP的主要功能和类型

DLLP主要用于链路管理和维护功能，不是用户数据的
