Altium Designer入门实战教程-从原理图到印制电路板

参考官网入门教程。
如上面链接失效或打不开，作者还在csdn上存有pdf版本，请点击此处参考。
本例所生成的源文件可以在此下载。

项目介绍

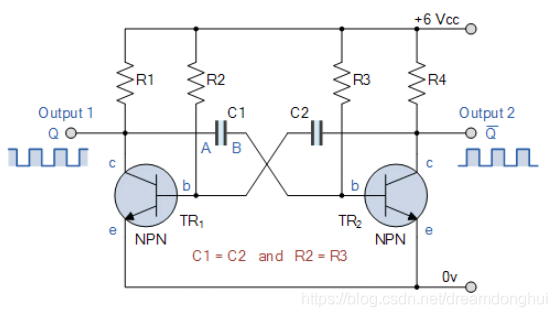

官网上的例程是一个多谐振荡器（Astable Multivibrator ），振荡器原理如下：

官网画出的原理图如下，后面的内容从这个原理图开始：

作者的软件是AD20，官网的教程是AD18。

作者还拥有个人公众号，会写一些感悟文章，知圈，二维码如下，欢迎扫描关注，关注后有作者微信，欢迎添加交流：

建立项目

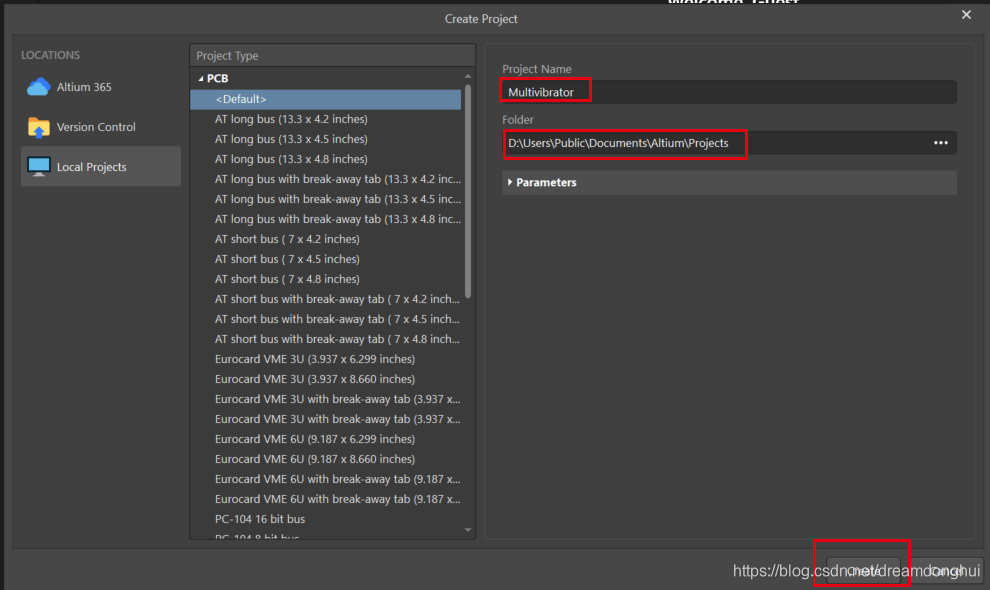

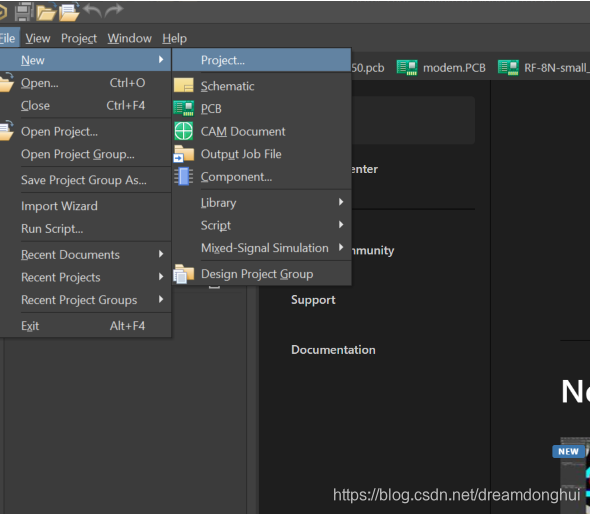

File » New » Project ，然后改名，选择存放在哪里。点击create创建。

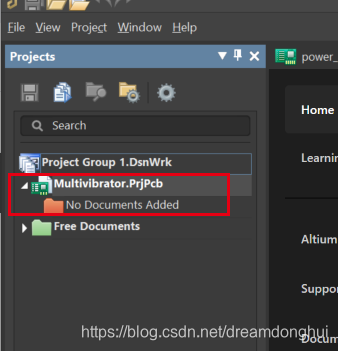

点击create后会在左侧栏出现刚才新建的工程。

原理图设计

新建原理图文件

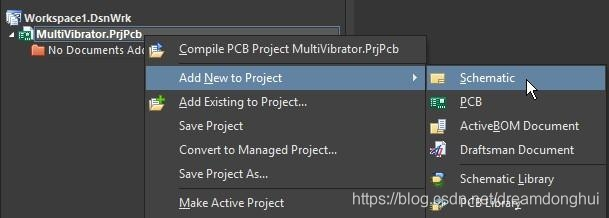

右击Multivibrator.PrjPcb选择Add New to Project » Schematic

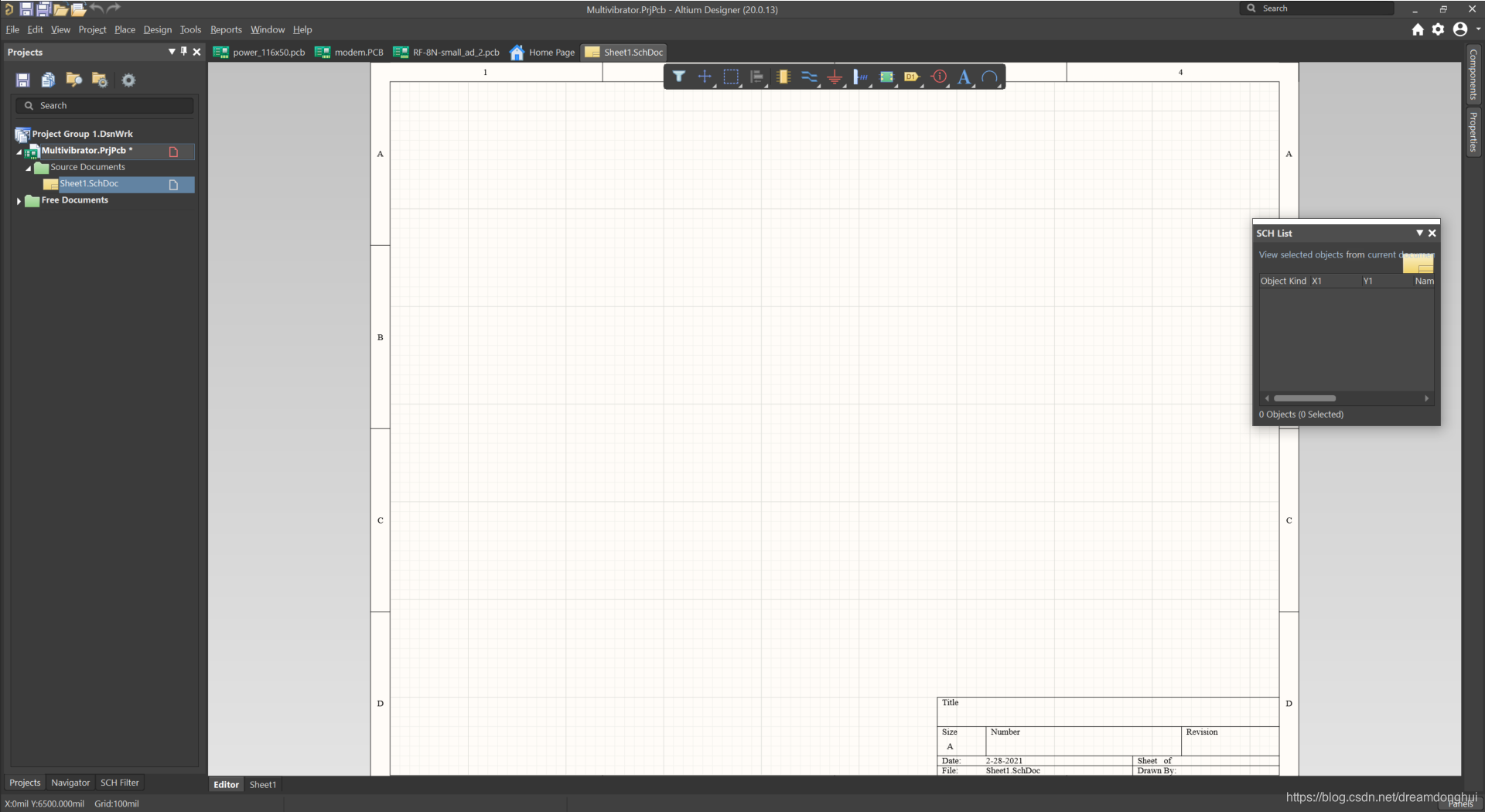

然后会打开一个空白的图纸：

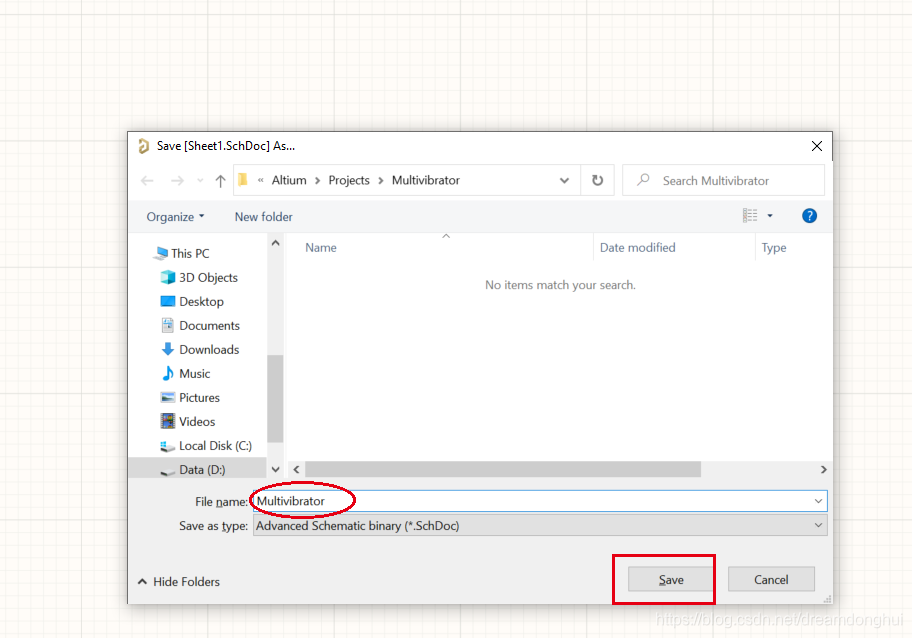

点击file» save，输入名字，保存。

放置元件

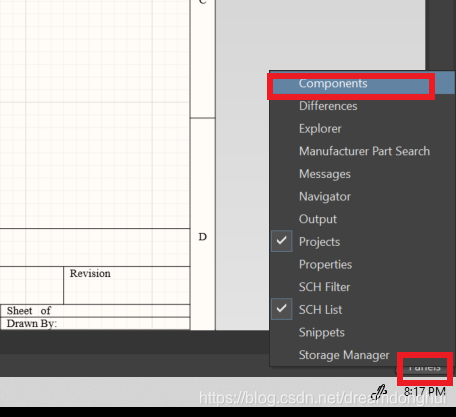

点击右下角的panels按钮，选择Components。

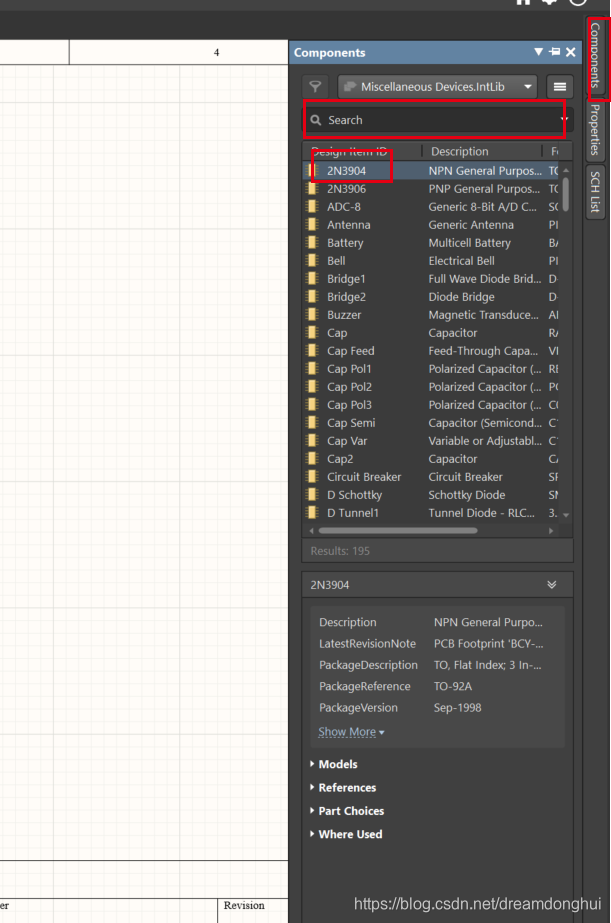

在弹出来的components里面找到2N3904，如果器件太多，就在搜索列表里面搜索。如果components隐藏了，就点击下左侧的按钮使其激活显示。

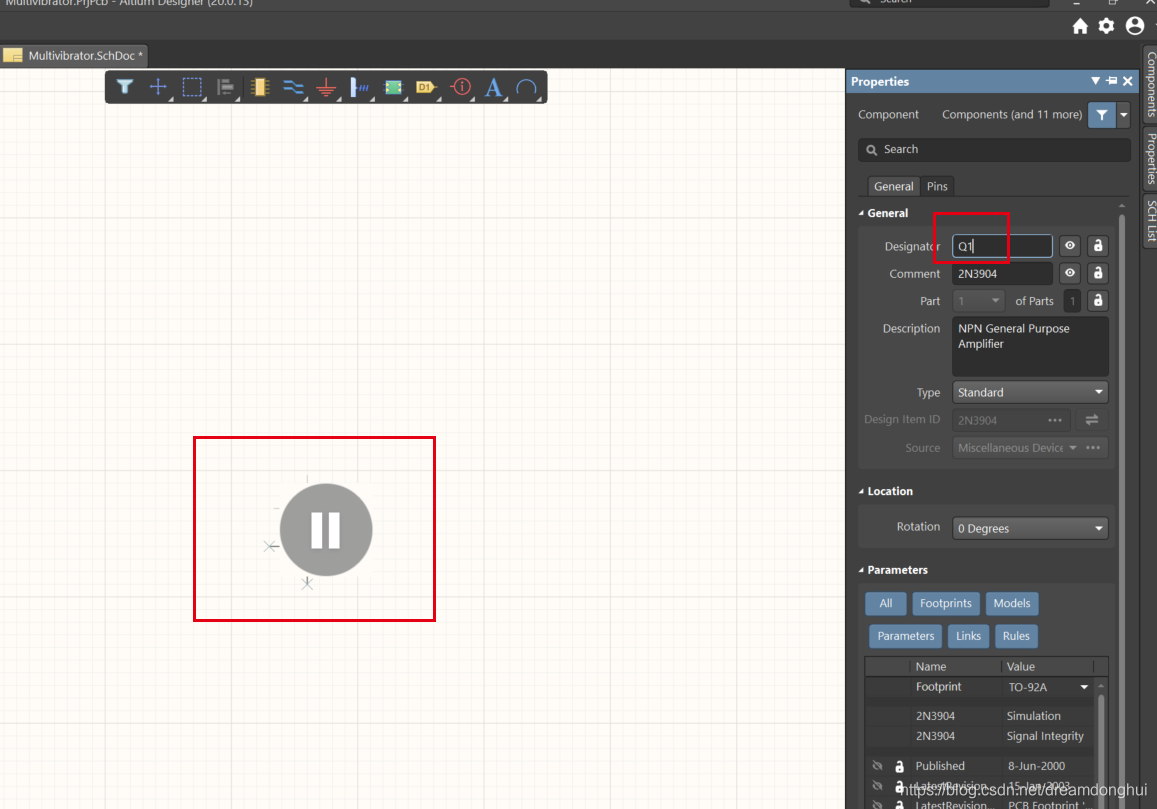

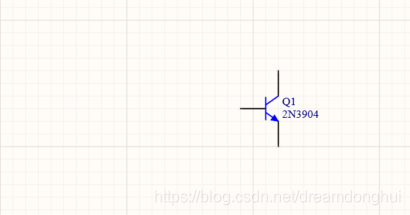

右击选择 Place放置或者直接双击器件名称，鼠标移动至空白原理图绘制区域，鼠标上会显示待放置的元器件，不要着急点击放置，在悬浮状态下按下键盘Tab键，会弹出属性页，将Designator改为Q1。改完后点击下草图里面的暂停图标，再次点击就会放置。如果未改不小心放置了，可以双击放置好的器件，也会弹出属性页，可以修改。

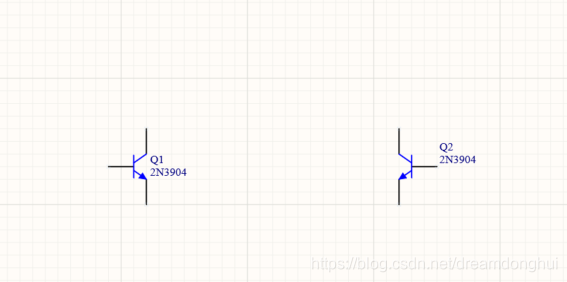

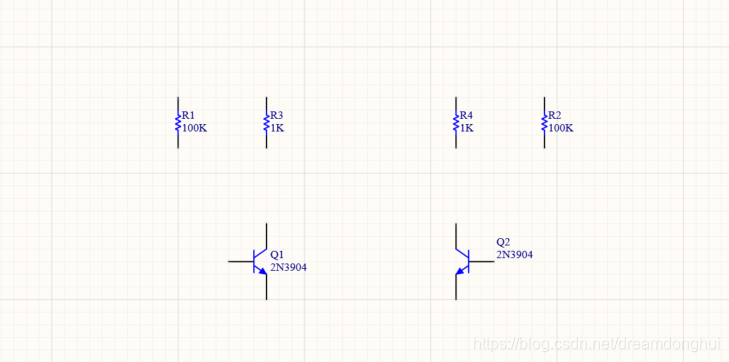

放置好Q1以后，系统会自动弹出待放置的Q2，Q2与Q1属性完全一样，系统自动累加计数器，所以不用特意更改其属性了。与上一步雷同，放置之前按下鼠标的字母x键使Q2镜像翻转（x的意思就是按照x轴翻转）。放置好Q2以后系统会自动弹出待放置的Q3，我们没有Q3，按下键盘的ESC键取消。放置完后的Q1、Q2如下：

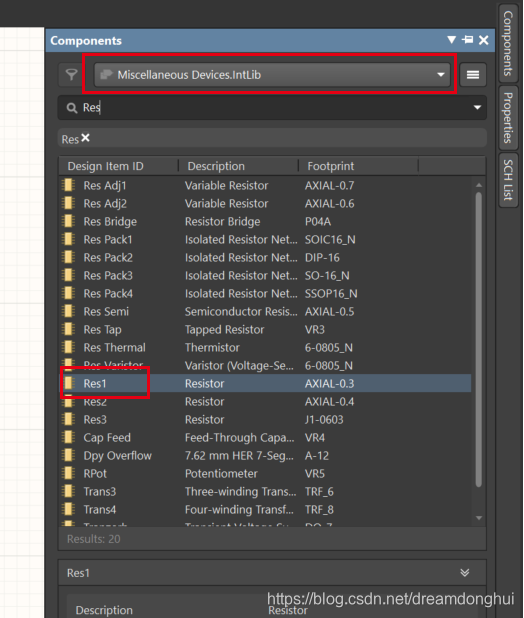

然后同样方式放置电阻，电阻用Res1，务必确认Miscellaneous Devices.IntLib库是正确安装的。

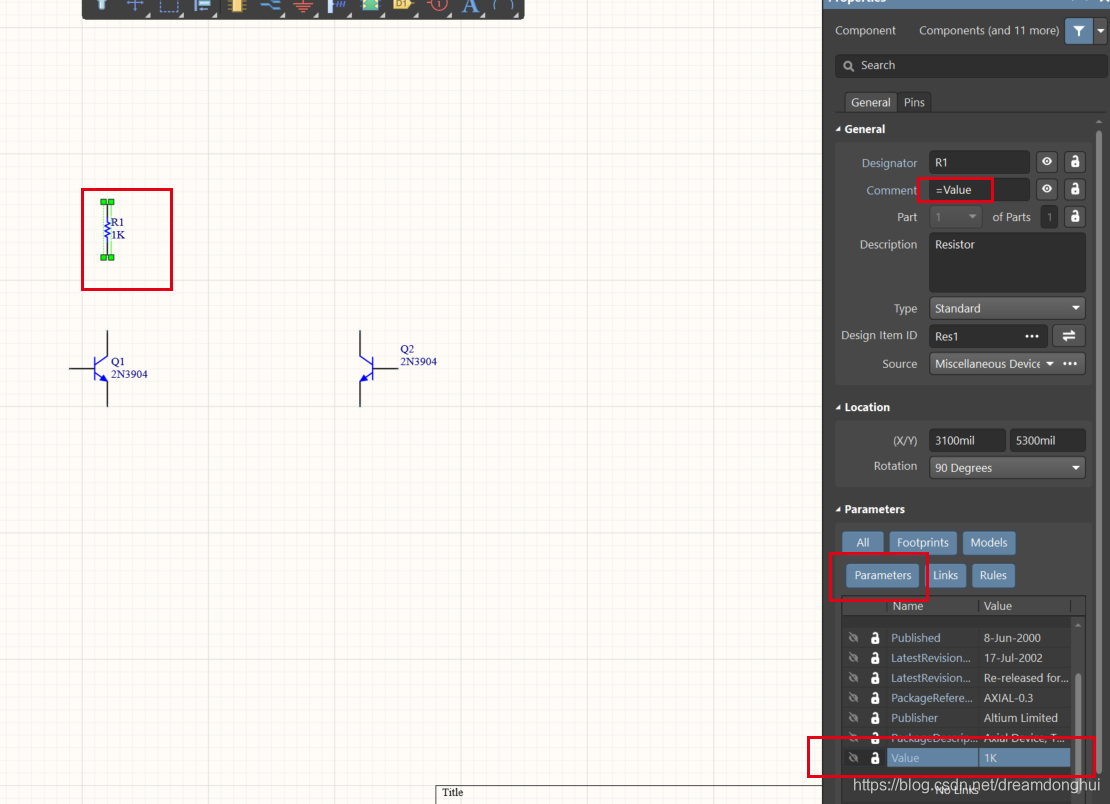

电阻改三个地方，默认电阻旁显示Designator，comment，还有value。在属性里面把comment属性写成公式直接跟随Value值，然后把Value值改为不在原理图显示。如下：

安装要原理图放好四个电阻。（悬浮状态按空格键旋转器件）

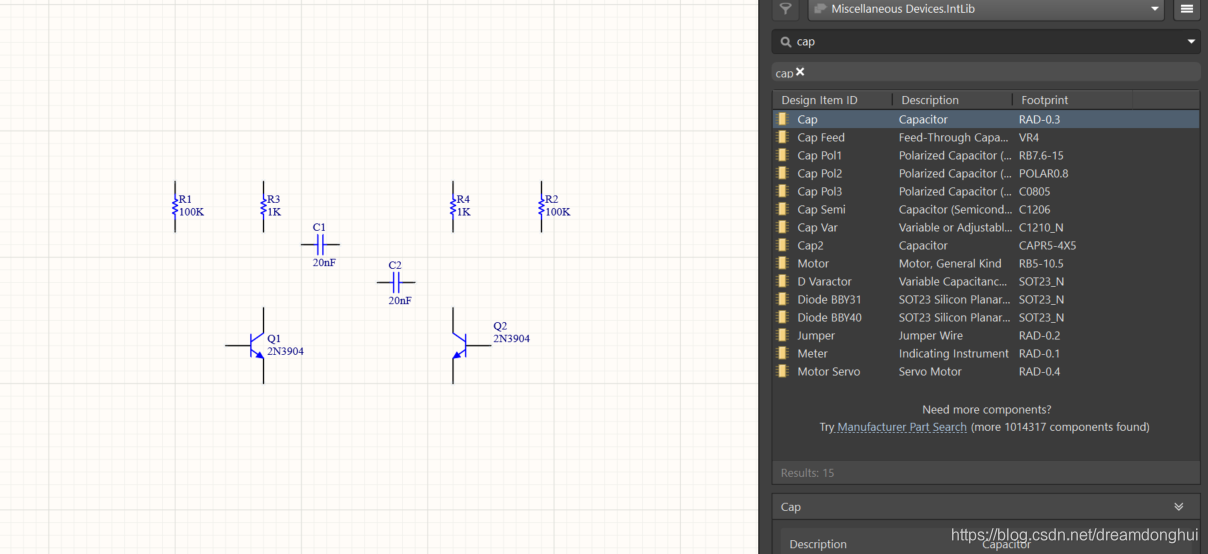

同样的方法放置两个电容：

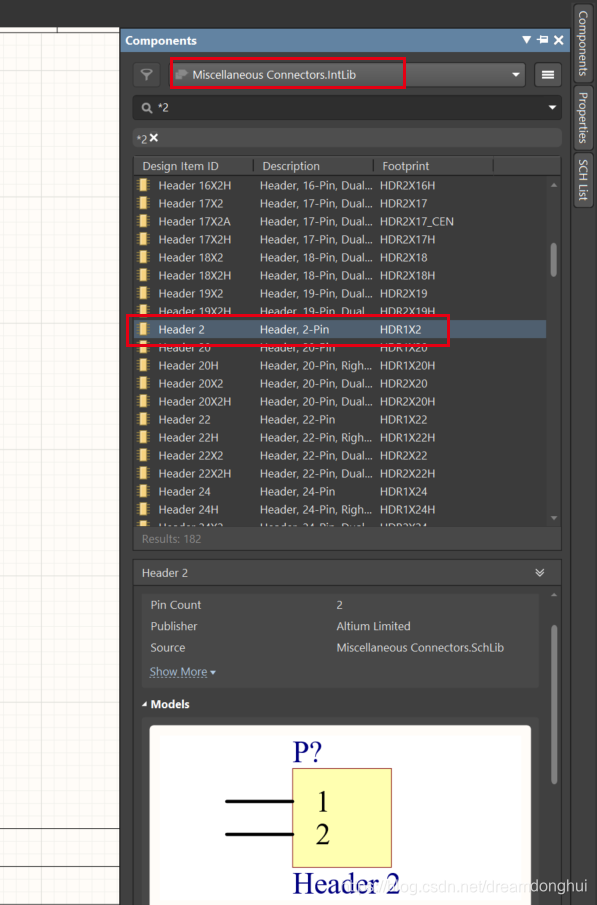

放置插座，注意库换了，选择连接器的库，然后找Header 2。

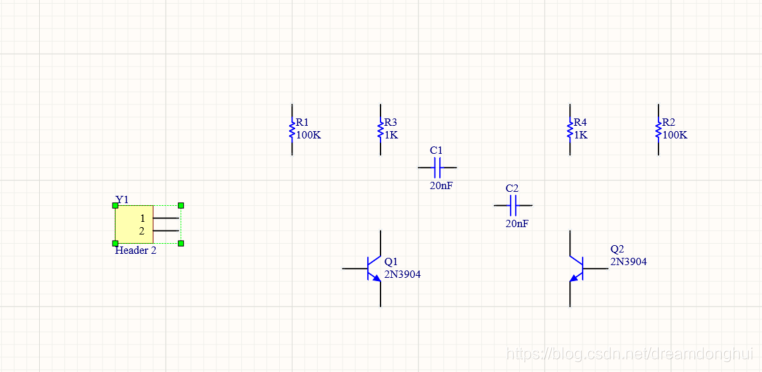

放置完如图（注意镜像翻转）：

保存下，file-save

接线

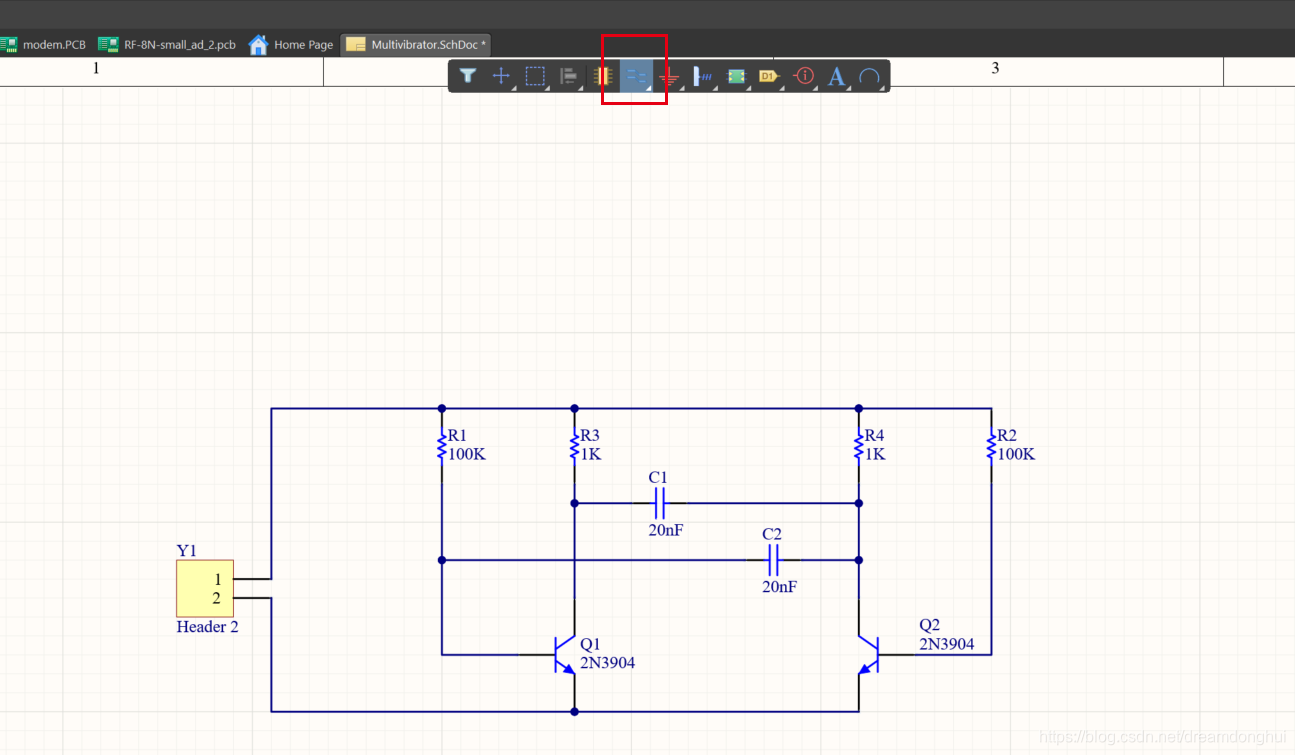

点击上面的接线图标，用鼠标画线接起来就好了。

添加Nets和Net Labels

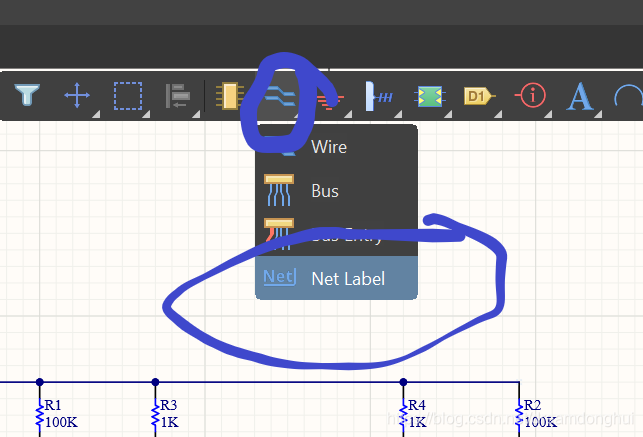

鼠标右击上面的连线图标，选择net label

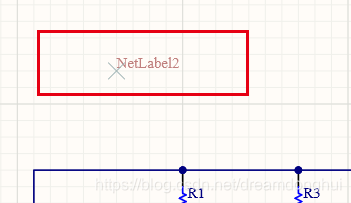

点击后会在鼠标旁边出现下图的东西。

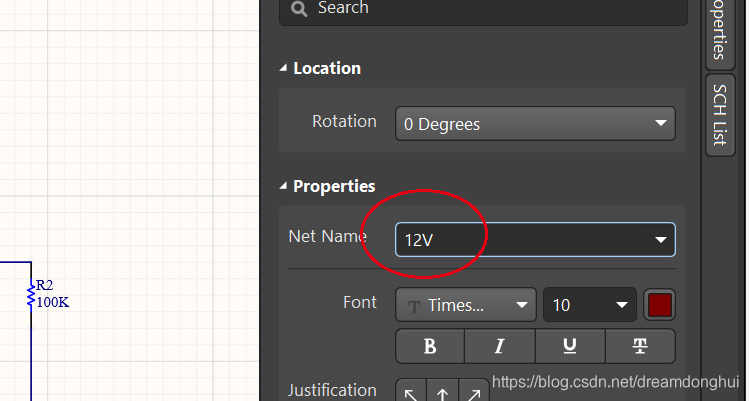

此时按键盘table键，打开属性面板，在net name里面输入12V。

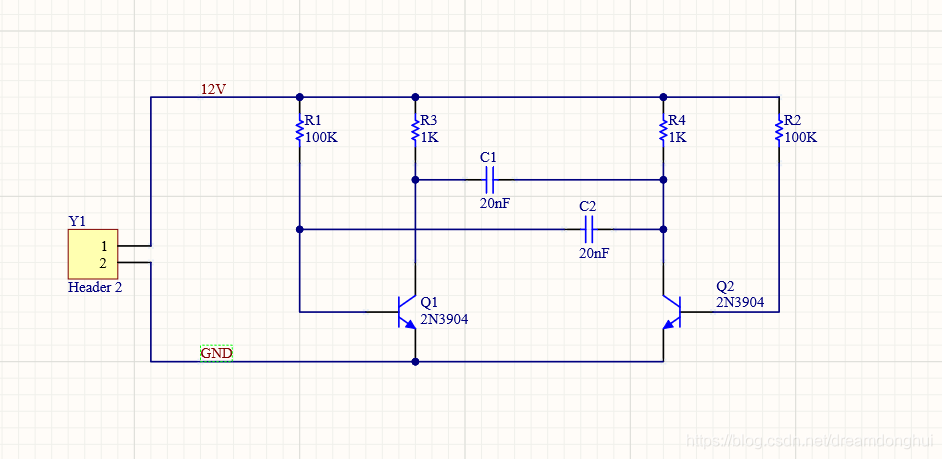

然后把鼠标放到12V的线上，点击即可放置。同样的方法放置GND，放置完后如下：

点击保存。

验证

选择Project » ValidatePCB Project Multivibrator.PrjPcb 来验证项目。

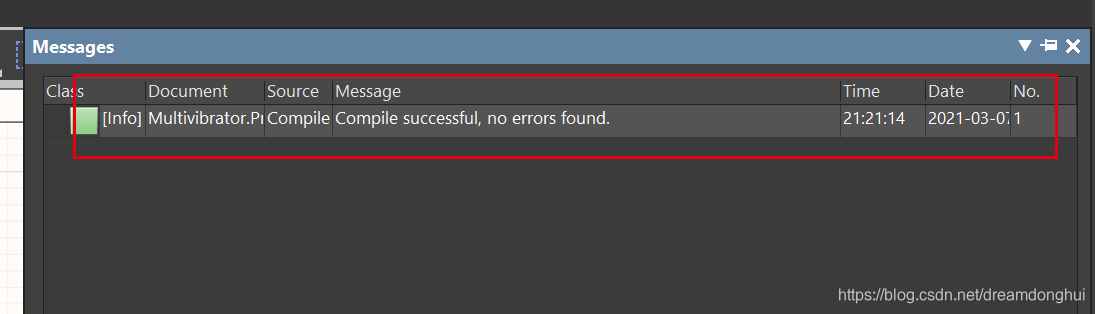

编辑后查看messages窗口来检查是否有错误。

如果找不到messages窗口，选择右下角的panels，找到里面的messages选中，就有了。

可以通过选择View » Fit All Objects来显示自适应的全部原理图。

自此，原理图就画完了。

PCB设计

在项目中新建PCB文件

在项目上右击如下图选择PCB。

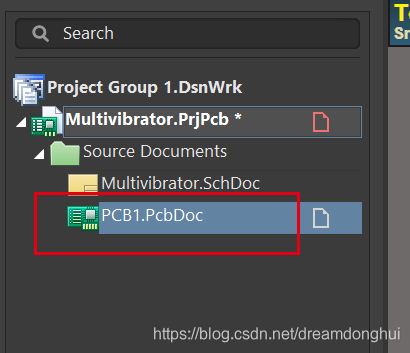

然后会自动生成并打开一个PCB文件。

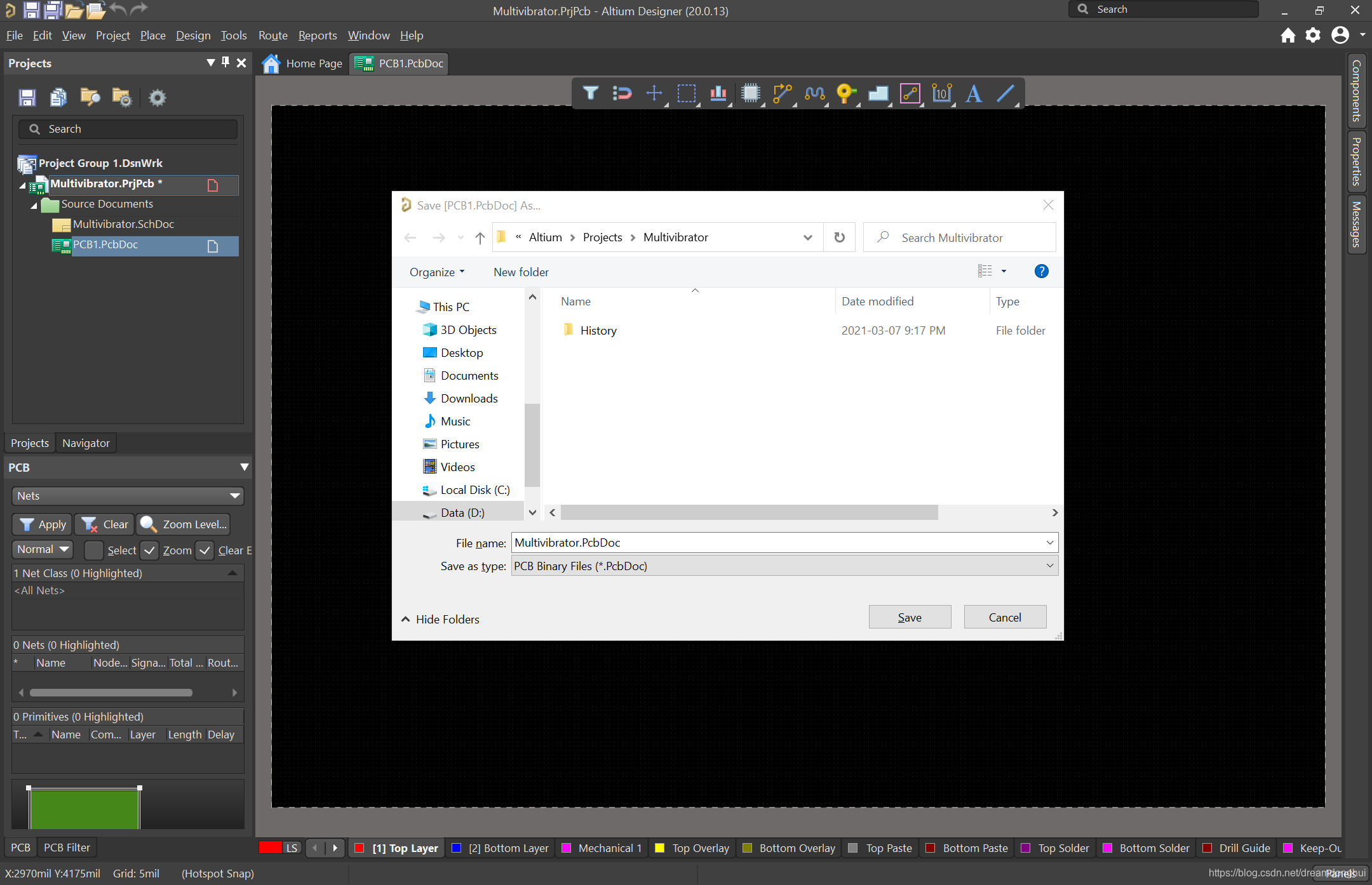

选择保存，保存时会弹出保存选项，改个名保存。如下：

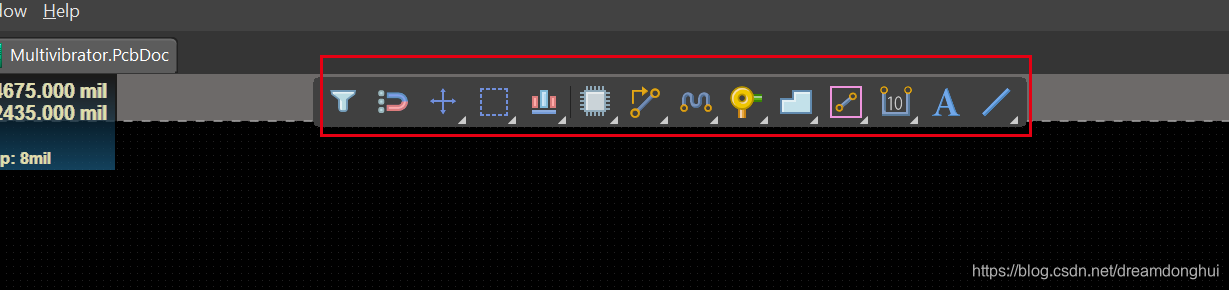

当PCB文件处于打开状态时，顶部的工具按钮等都自动切换到PCB文件相关的。如下：

原理图映射PCB

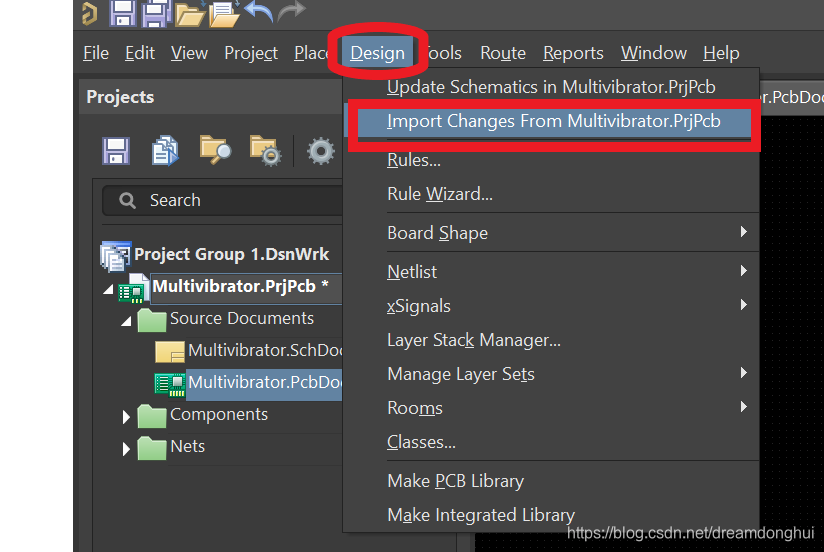

选择 Design» Import Changes from Multivibrator.PRjPcb

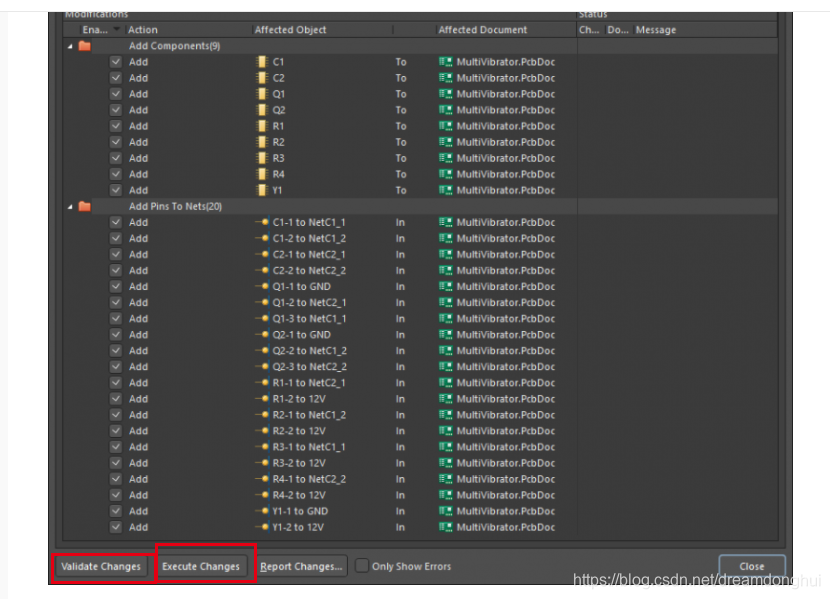

选择validate changes来验证有没有错误，然后选择execute changes来执行，然后选择close关闭。

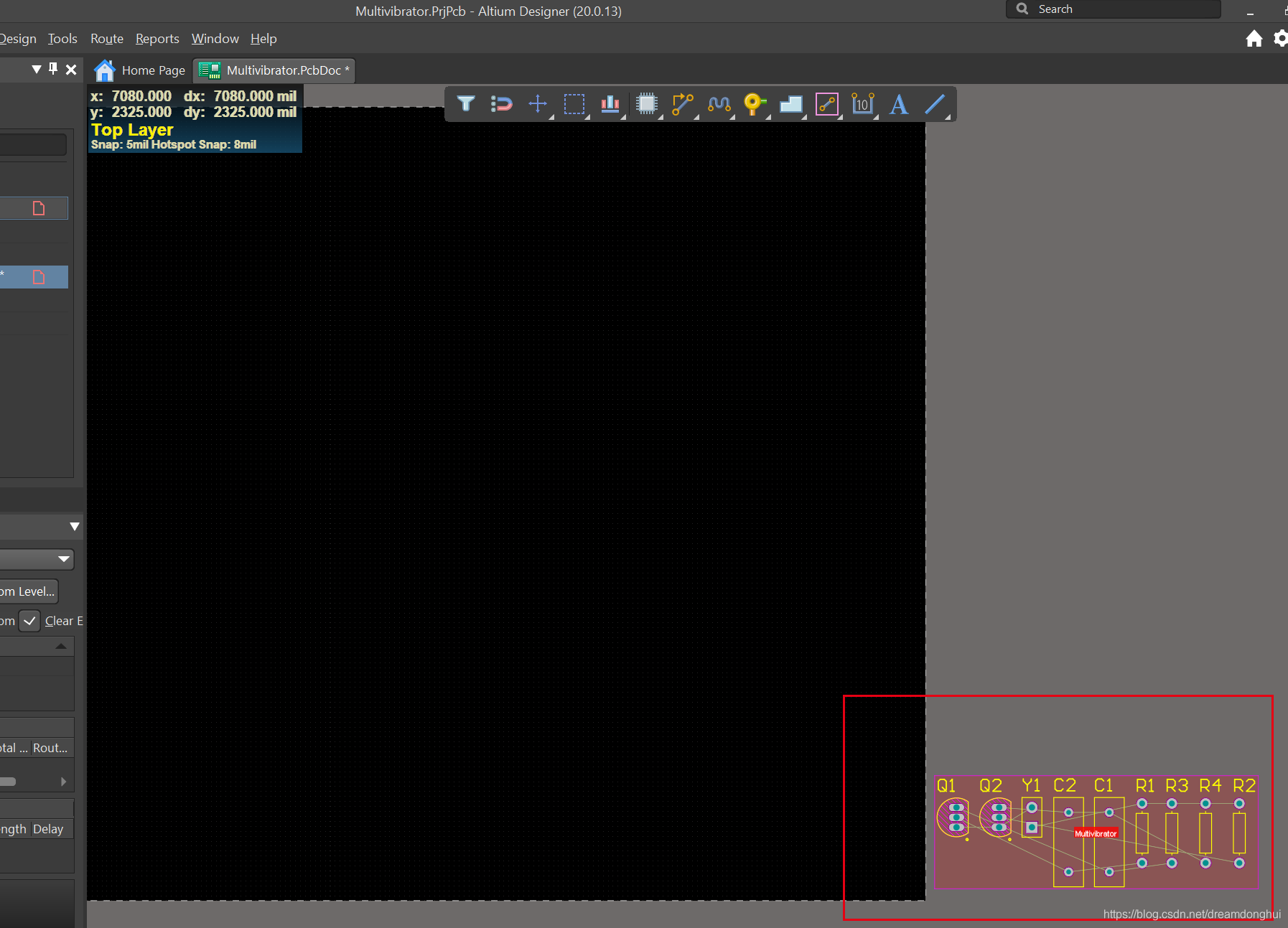

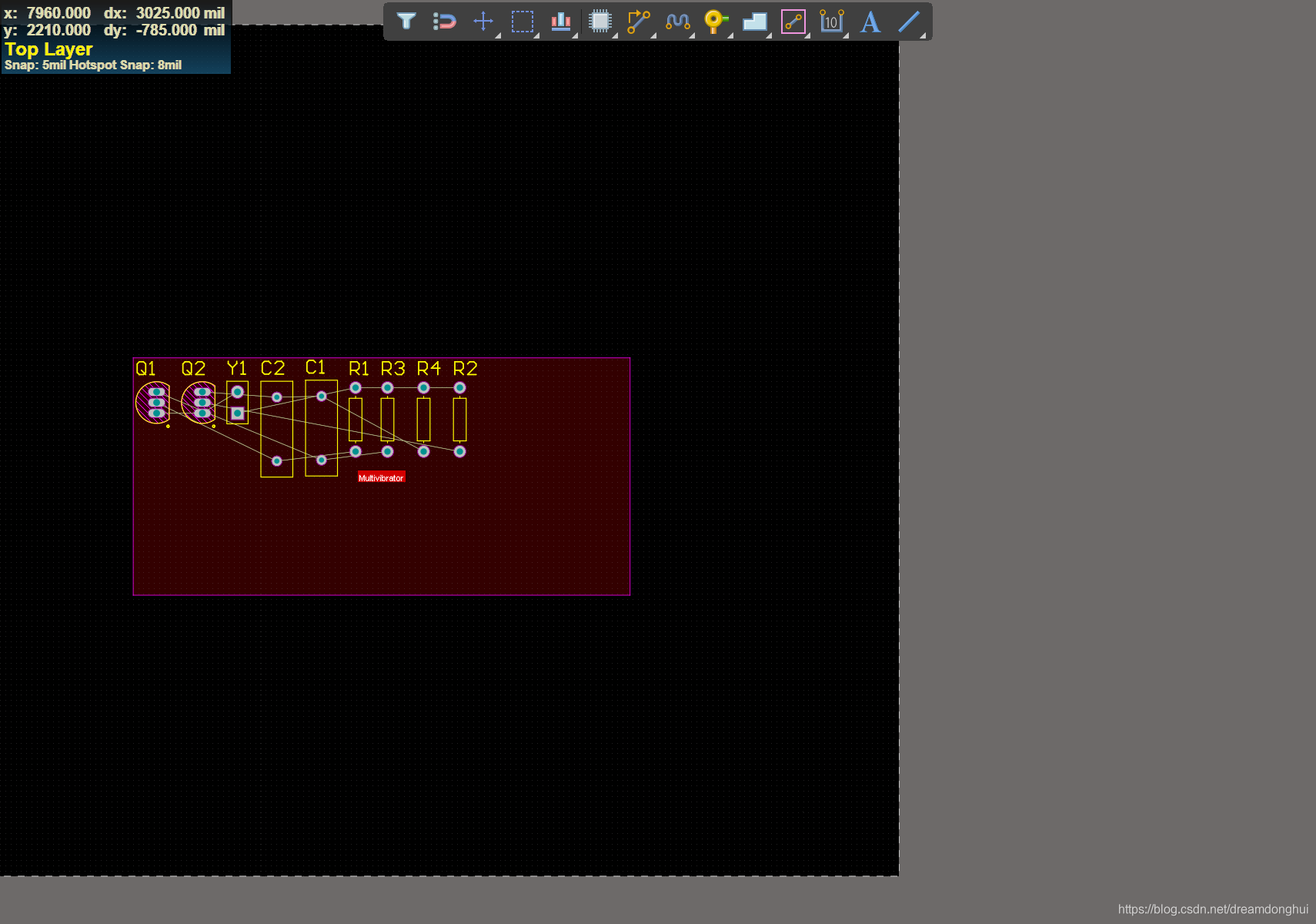

上述步骤操作完后会在右下角的画布外发现放置好的元件，如果没看到元件，可能是屏幕显示不全，鼠标放到画布上按住鼠标右键然后拖动，把画布往左侧拖，就能看到右下角的元器件。如下：

放置元件

把鼠标放到上面的红色自动生成的元件区域里，左键按住并拖动，将其拖到画布。（红色区域可以方便的改变大小，作者已经动过）

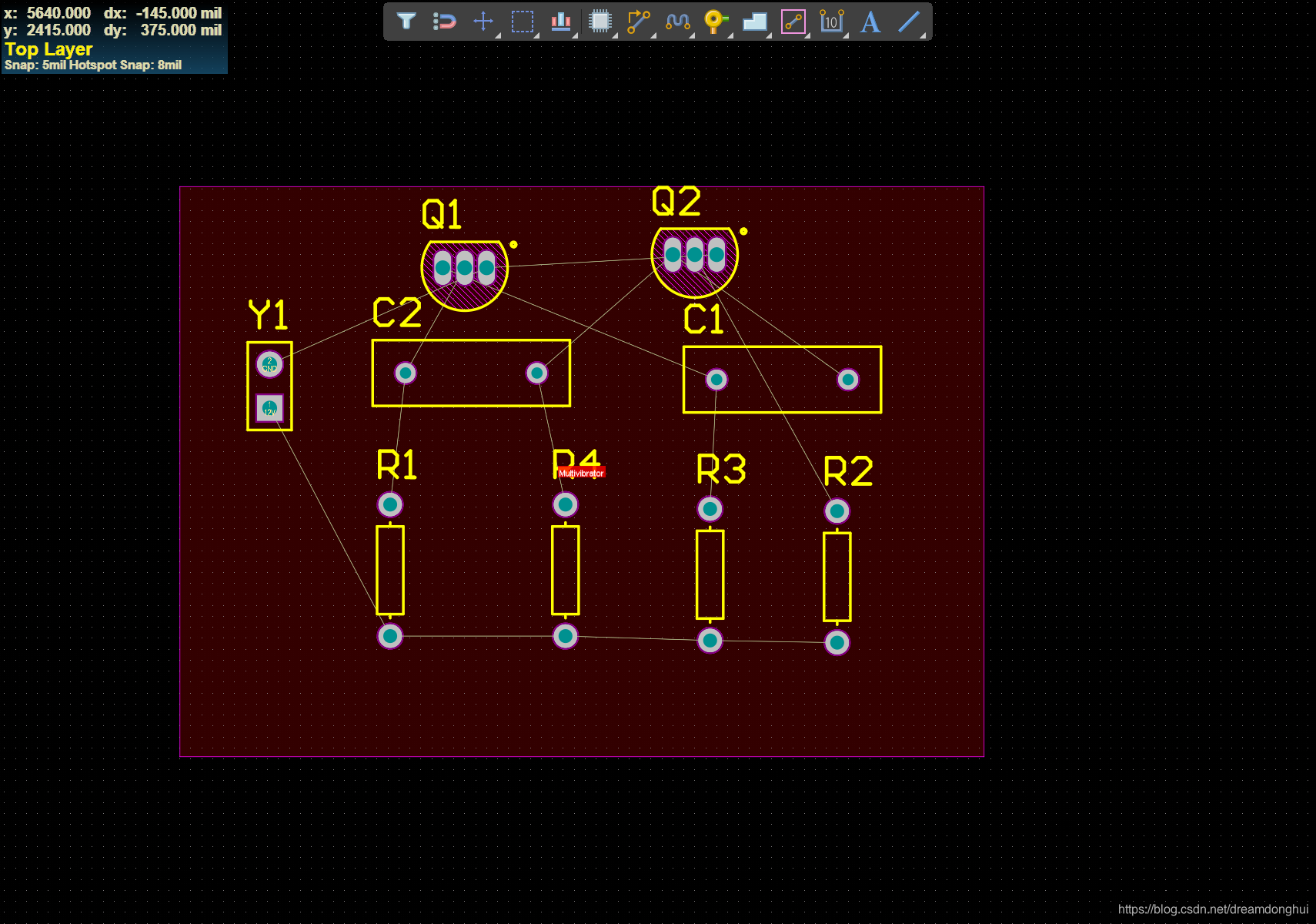

把元器件摆好（具体位置以实际情况灵活应变），如下：

布线规则定义和管理

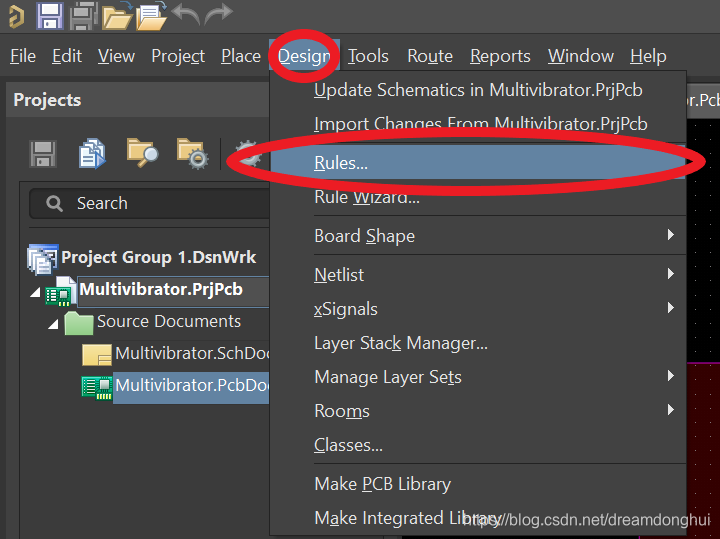

在pcb画布界面点击design-rules：

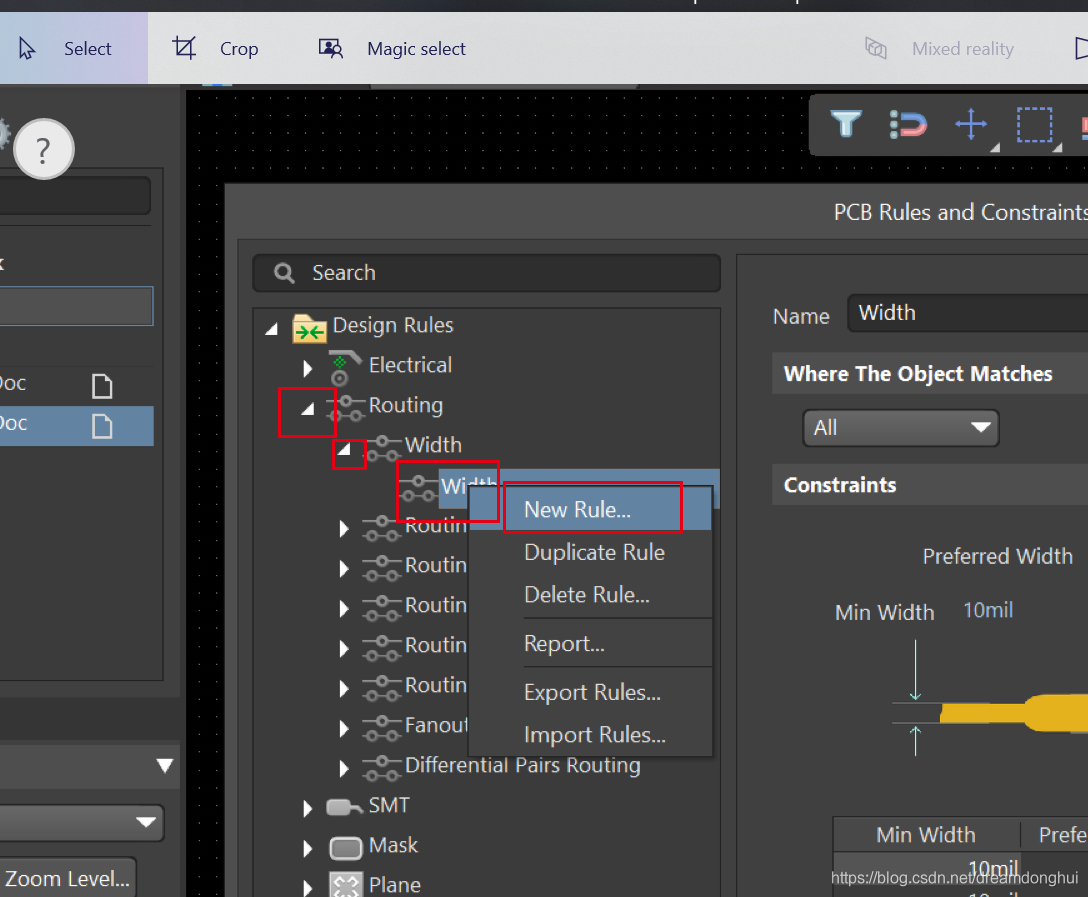

在弹出的对话框里面找到routing展开，找到里面的width展开，找到里面的width右击，选择new rule点击。

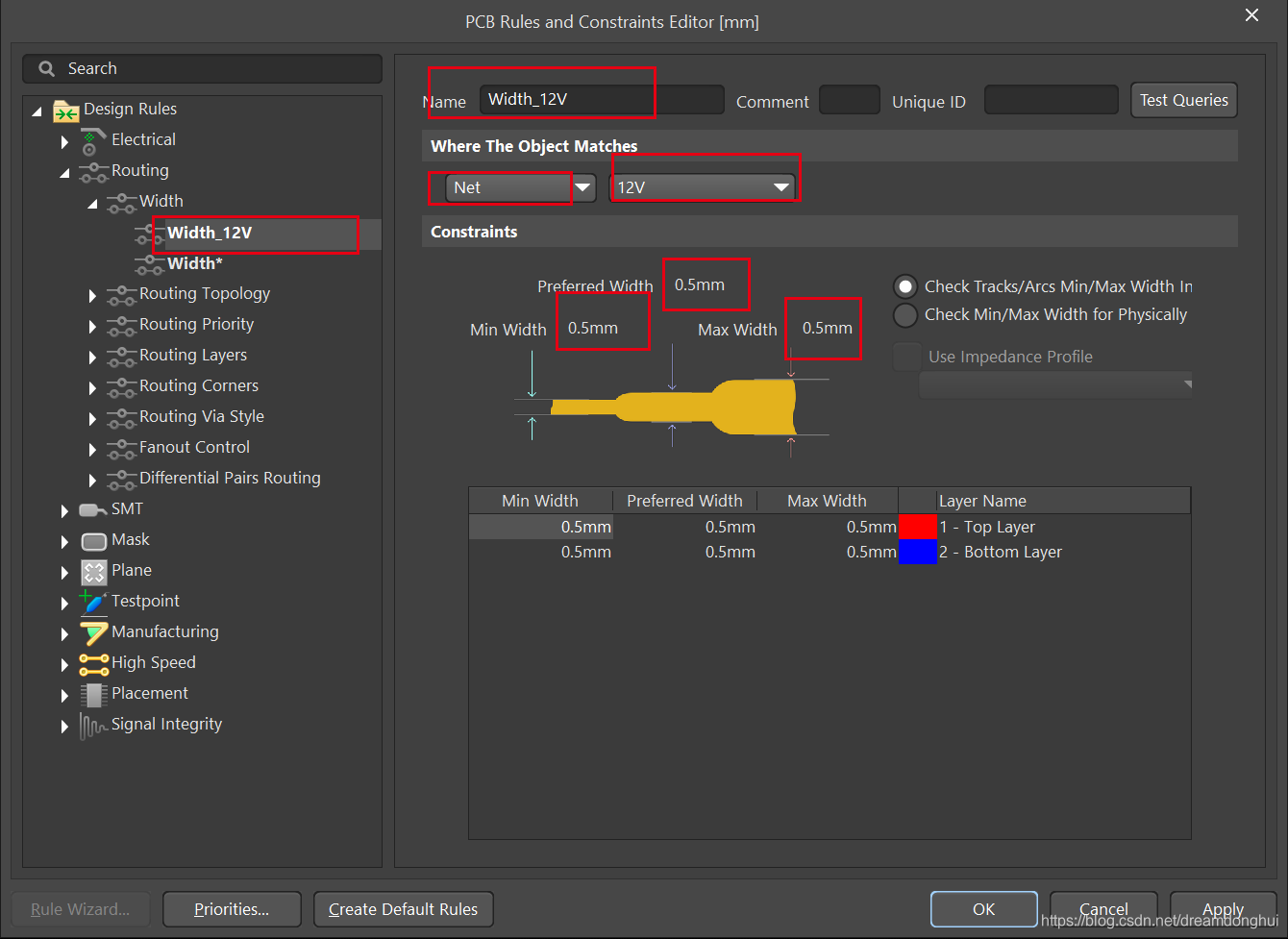

在新生成的规则里面选中width_1（默认，下图中已改名），更改如下：

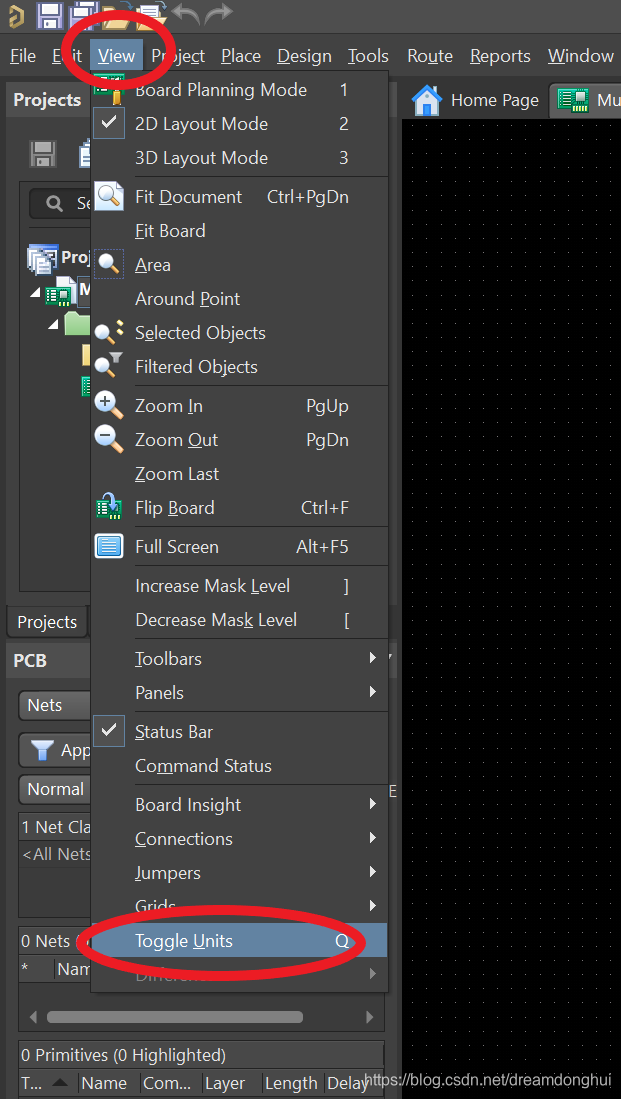

默认为mil，如果想用mm，选择view-toggle units即可在mil和mm之间更换。

配置检查规则

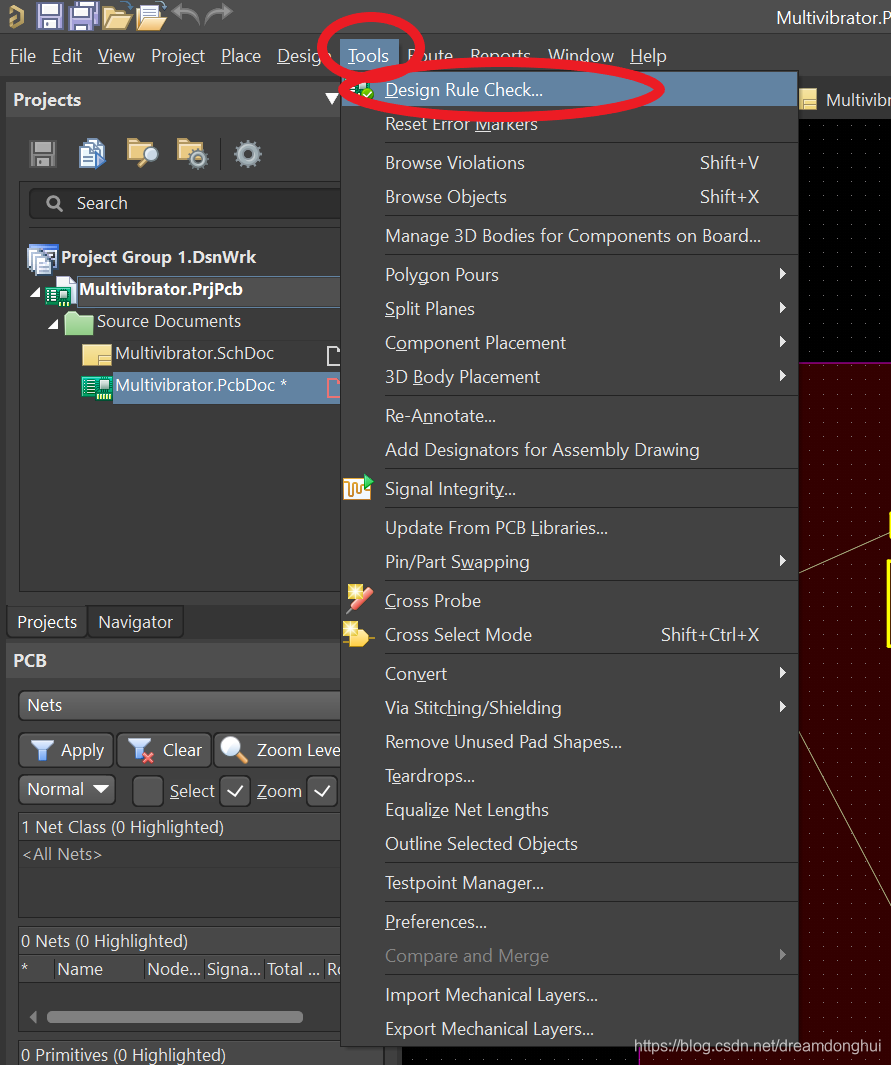

选择Tools » Design Rule Check

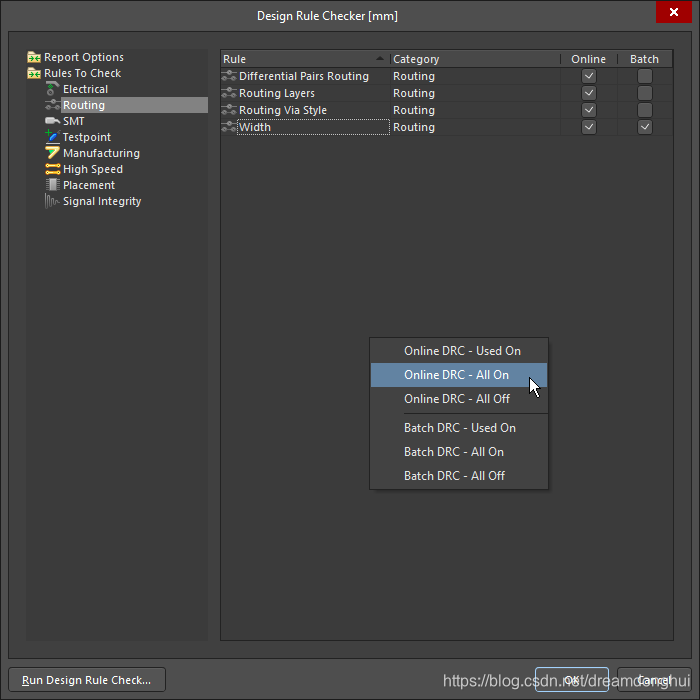

选择Rules To Check » Routing，在空白区域右击选择select Online DRC - All On，同样的方法右击选择 Batch DRC - All On.

两个步骤完了以后所有的框都是选上的。

点击okay。

布线

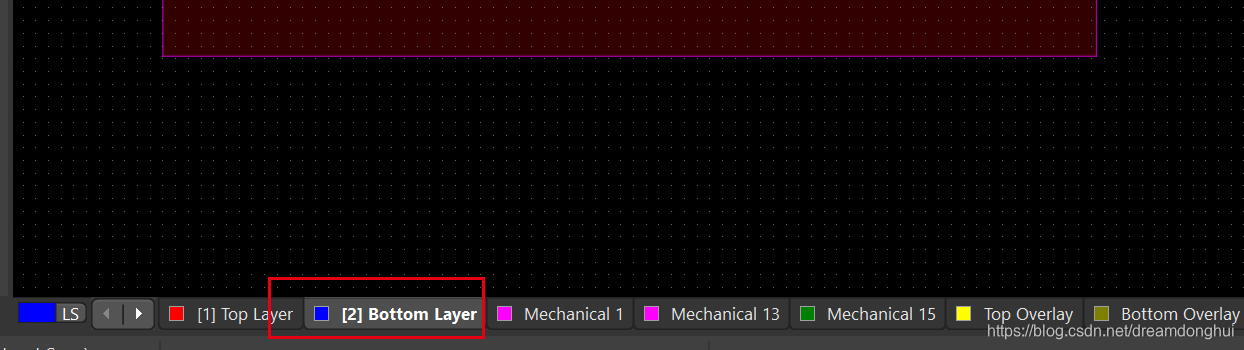

下侧可以方便的更换电路板的层，本例在底层布线，选择bottom layer。

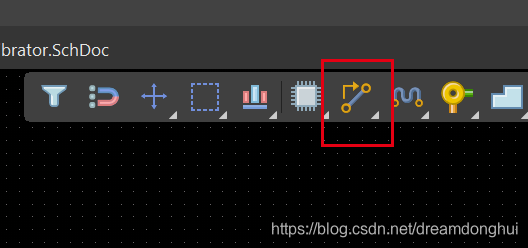

选择上面的布线工具就可以画线了。

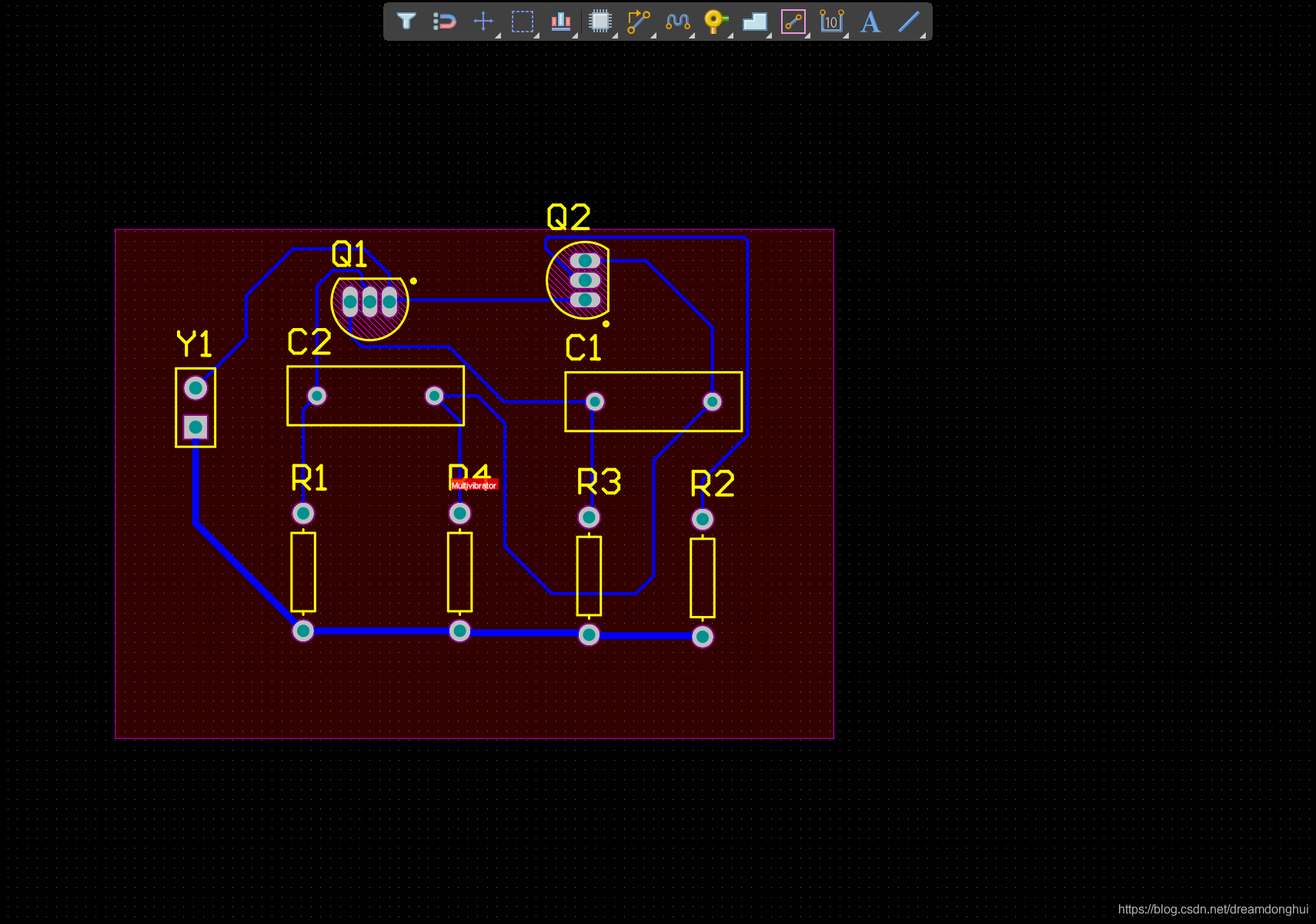

画完后如下图（路径看情况画）：

到此为止，PCB就设计完了，可以发给工厂加工PCB板。

备注

1. 此例为入门教程。所用元件全部为库中所存在的元件。现实中经常需要自己画某个元件的原理图库和封装库。
2. 本例并没有覆铜。
3. 发给工厂的时候可以全部文件打包，也可以执法PcBDoc后缀的文件。一般工厂软件按很全，都能打开。
