matplotlib6 -- 添加 图例 legend

先看一下比较简单的legend：

1. 在plot()函数中使用label关键字参数指明图例的文字内容
2. axes.legend()函数说明图例的位置等相关属性，

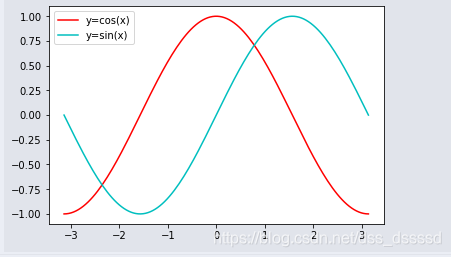

fig = plt.figure(1)
ax = plt.subplot(111)
ax.plot(x, cosx, 'r',label='y=cos(x)')
ax.plot(x, sinx, 'c',label='y=sin(x)')
ax.legend()
plt.show()

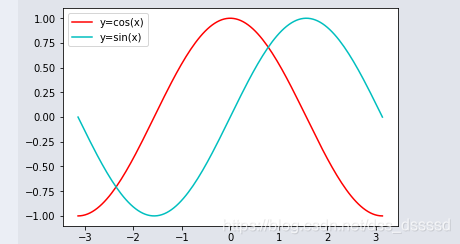

legend最常用的参数loc,默认: 对于Axes， ‘best’, 对于Figure, 'upper right'

fig = plt.figure(1)
ax = plt.subplot(111)
ax.plot(x, cosx, 'r',label='y=cos(x)')
ax.plot(x, sinx, 'c',label='y=sin(x)')
ax.legend(loc=1)
plt.show()

参考文档：
Legned guide
Legend API
axes.legend()

主要讲解一下Legend guide：

legend主要涉及一下四个术语：

• legend entry： 图例条目， 一个图例由一个或多个条目组成，而每个条目由键和值（标签组成）
• legend key：图例键， 每个图例标签左边的颜色或图案标记
• legend label：图例标签， 每个图例键右边的文字描述
• legend handle：图例句柄， 用于在图例中生成合适的图例条目的原始对象

直接调用legend(),不传入任何参数，将会自动获取图例句柄和与之相对应的图例标签，与下列函数等效：

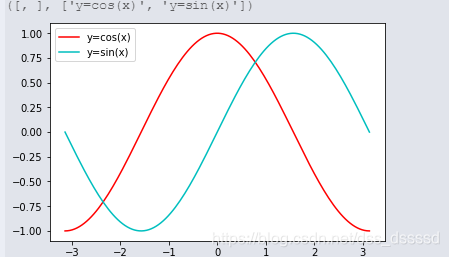

handles, labels = ax.get_legend_handles_labels()
ax.legend(handles, labels)

函数get_legend_handles_labels()返回handles/artists的列表的元组(handles, labels),

fig = plt.figure(1
