TIA博途中通过UDT实现IO地址映射到DB块中的具体方法

最新推荐文章于 2024-06-26 10:51:18 发布
最新推荐文章于 2024-06-26 10:51:18 发布
阅读量1.1w 收藏 20
点赞数 2
分类专栏： FANUC机器人与PLC自动化集成 文章标签： TIA博途 UDT 实现IO地址映射 DB块 具体方法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/duxiaokang2014/article/details/132014676
版权
本文介绍了在TIA博途中如何利用UDT数据类型实现IO地址映射到DB块的具体步骤，包括创建UDT、定义DB块变量、设置PLC变量表，并通过MOVE指令建立映射。同时，文章提出对于BOOL量的对应关系，可以参考使用Slice方式对变量进行寻址，如I0.3对应DB块中的IOmap[0].%X3。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

TIA博途中通过UDT实现IO地址映射到DB块中的具体方法

0.1

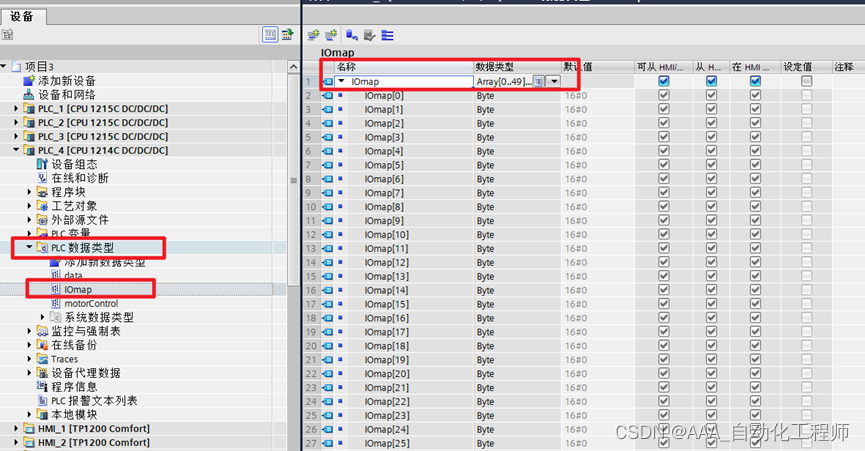

如下图所示，打开TIA博途，新建一个项目，添加一个PLC UDT数据类型Iomap，数据类型为Array[0…49] of Byte，

1

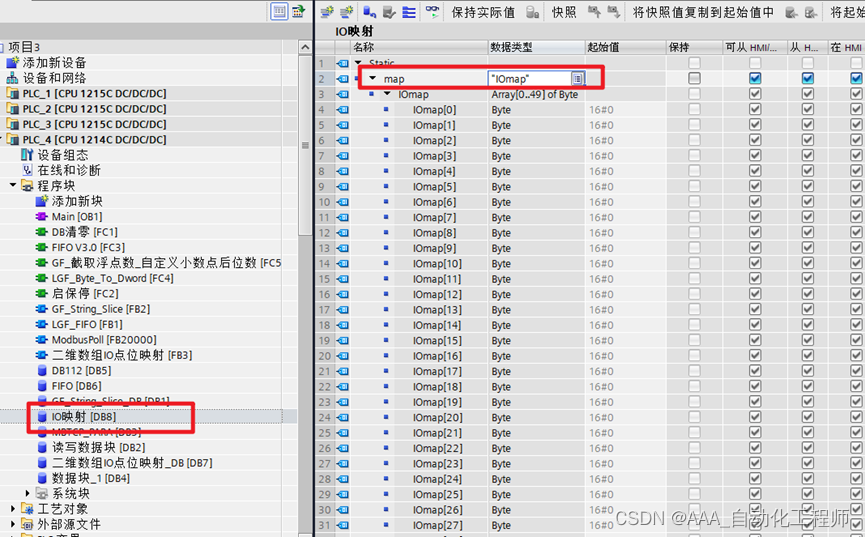

如下图所示，再添加一个全局DB块，在DB块中添加一个变量map，数据类型为Iomap，

2

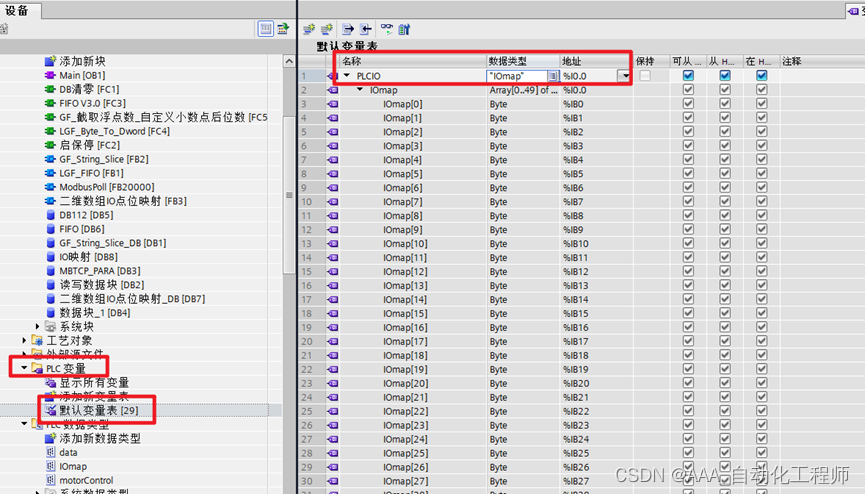

如下图所示，在PLC变量表中添加一个变量PLCIO，数据类型同样选择Iomap，

3

如下图所示，此时，在OB1中通过MOVE指令
