电力电子技术研究：MATLAB模型图及波形分析——单相半波可控整流、单相桥式全控整流与三相半波可控整流电路模型图详解

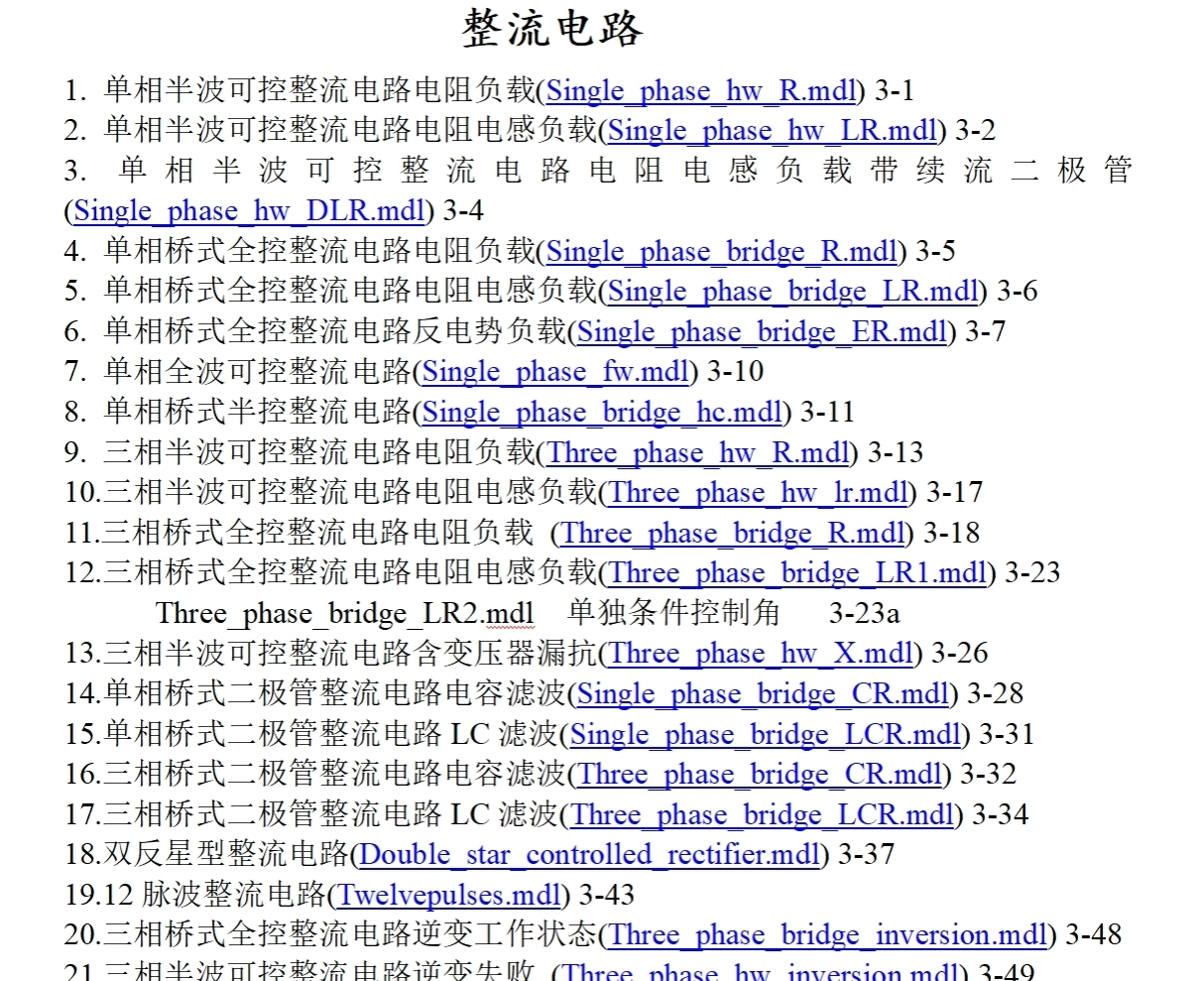

电力电子技术，整流电路matlab模型图，单相半波可控整流电路，单相桥式全控整流电路，三相半波可控整流电路，各个类型的整流电路模型图都有，数据已经调试好，可以直接出波形图，可以用于电力电子的研究

ID:4850675597574562

奋斗青年男孩

电力电子技术在现代电力系统中起着至关重要的作用，其中整流电路是电力电子技术中的核心部分之一。本文将围绕整流电路的不同类型展开详细阐述，包括单相半波可控整流电路、单相桥式全控整流电路以及三相半波可控整流电路。本文还提供了相应的MATLAB模型图，其中包含已经调试好的数据，可直接生成波形图，供电力电子研究者进行研究和分析。

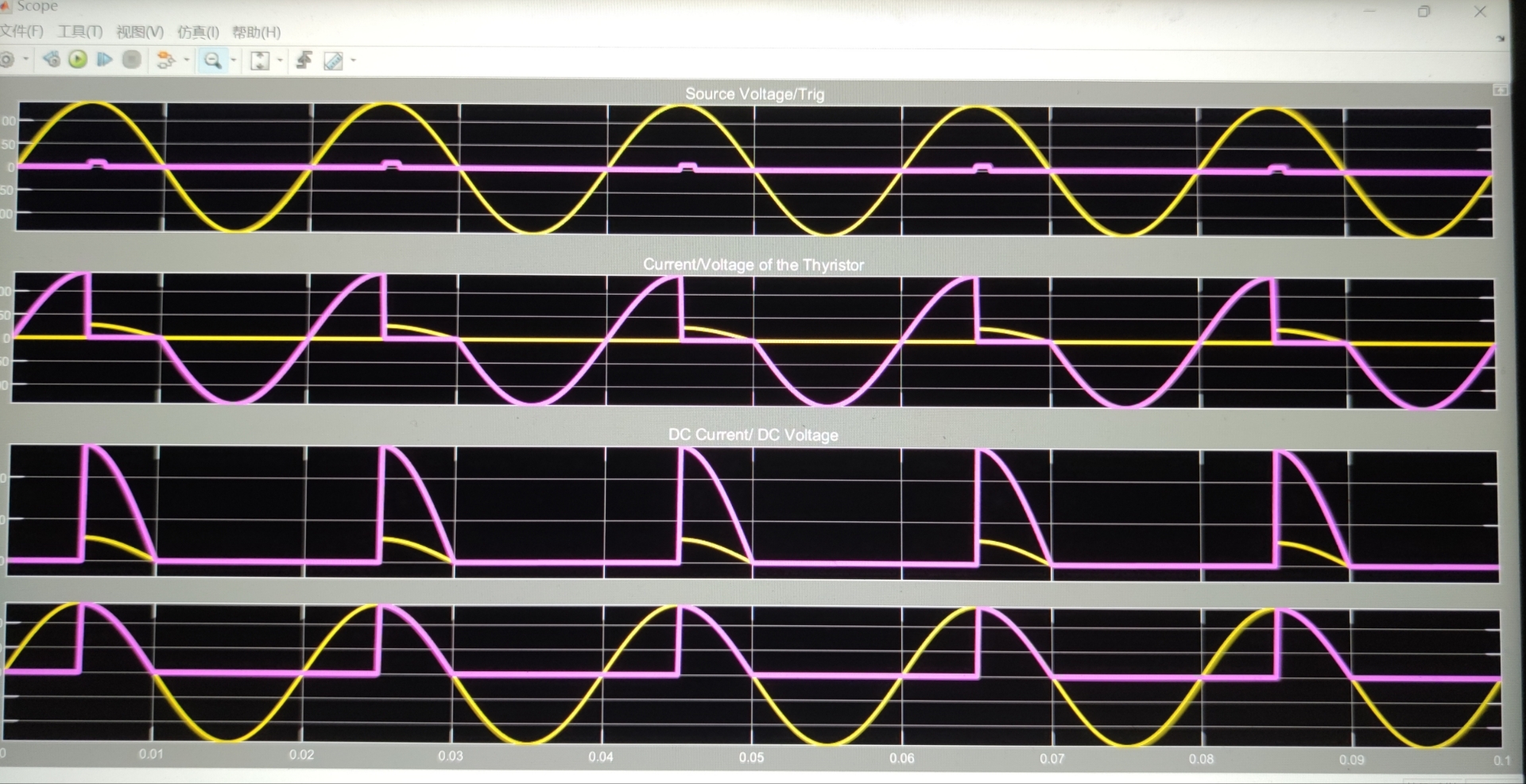

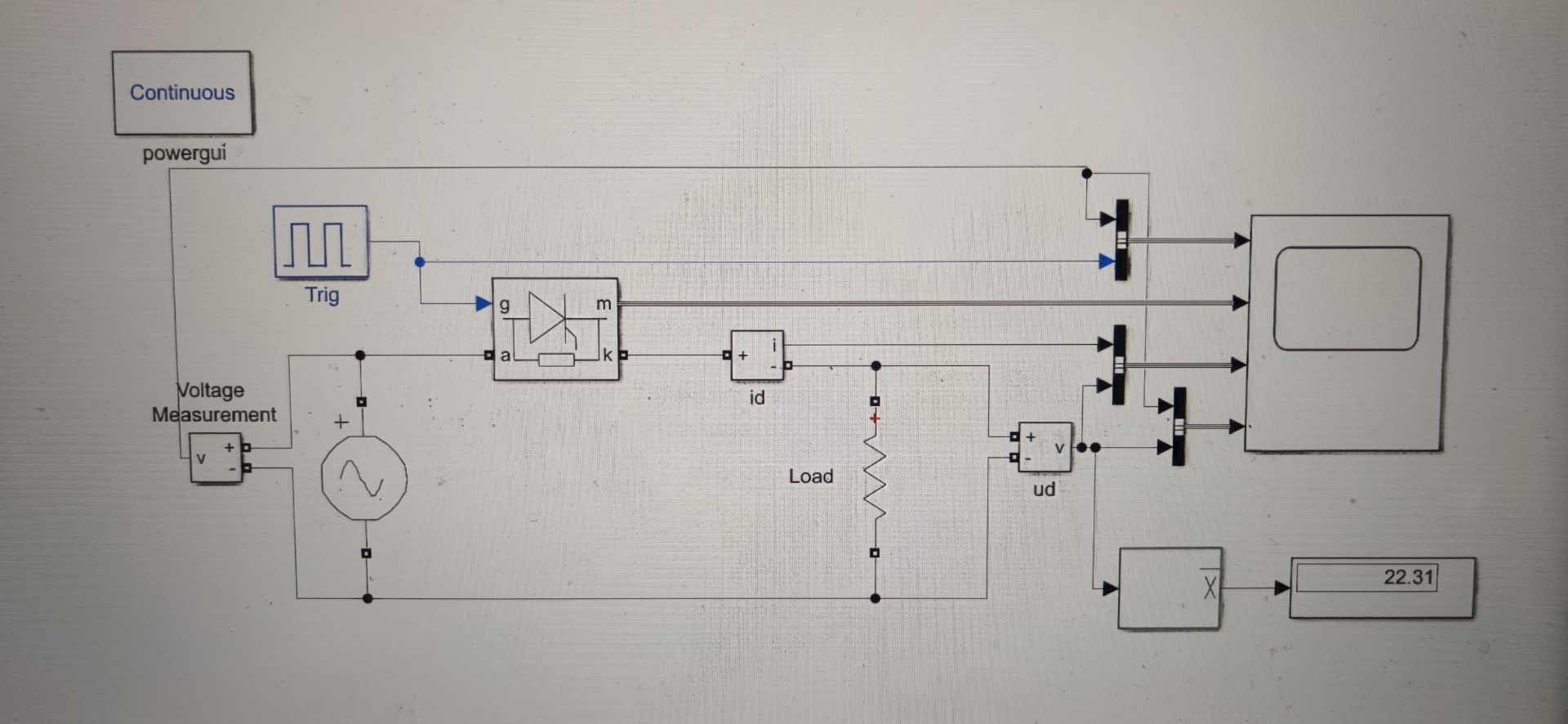

首先，我们来讨论单相半波可控整流电路。该电路通过单个二极管进行整流，同时利用可控硅控制电路中的触发电路实现整流的控制。单相半波可控整流电路的模型图包含了电源、二极管、可控硅以及负载等元件。在MATLAB模型图中，我们通过调试好的数据，可以直接绘制出电压和电流的波形图，进而分析整流效果和波形的特点。

接下来，我们将讨论单相桥式全控整流电路。相比于单相半波可控整流电路，单相桥式全控整流电路使用了四个可控硅，通过控制这四个可控硅的导通时间实现整流过程。单相桥式全控整流电路的模型图中包含了电源、可控硅、负载等元件。同样，我们通过已经调试好的数据，可以直接绘制出电压和电流的波形图，以便对整流效果和波形特点进行分析。

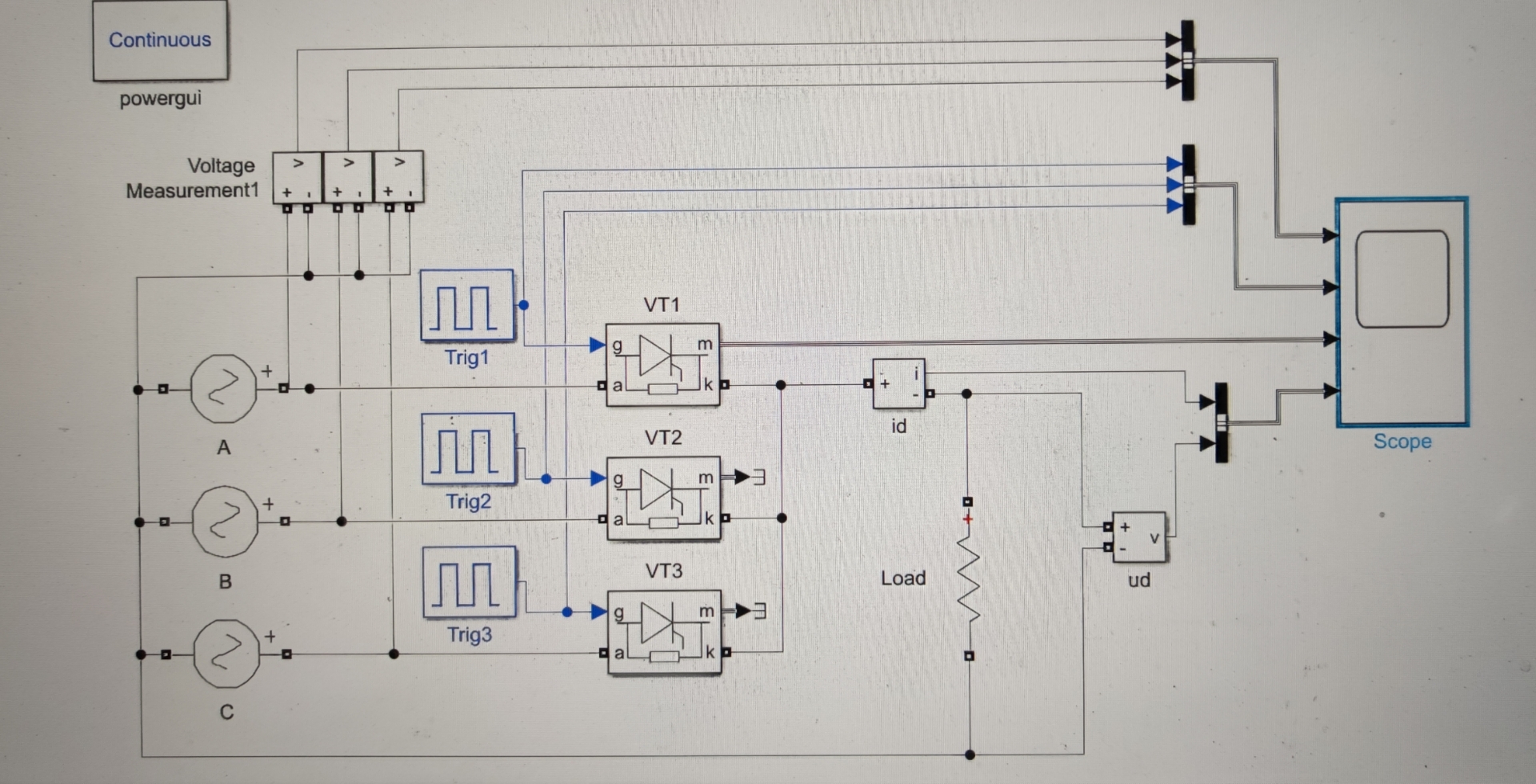

最后，我们将讨论三相半波可控整流电路。与单相整流电路不同，三相半波可控整流电路通过三相变压器产生三相电压，然后通过可控硅控制电路对这三相电压进行整流。三相半波可控整流电路的模型图中包含了三相电源、可控硅、负载等元件。同样，我们可以通过已经调试好的数据，绘制出电压和电流的波形图，以便进一步分析整流效果和波形特征。

通过以上对三种整流电路的详细介绍，我们可以看到MATLAB模型图为电力电子研究者提供了非常实用的工具，可以直观地展示整流电路的波形特征。这些模型图将有助于研究者对整流电路的性能进行分析和优化，从而推动电力电子技术的发展。

在实际应用中，整流电路具有广泛的应用领域，例如直流电源、电动机驱动等。研究和分析整流电路的性能对于提高电力系统的效率和稳定性具有重要意义。通过MATLAB模型图的应用，研究者可以更加直观地了解整流电路的动态特性，进一步推动电力电子技术的发展。

总之，本文围绕电力电子技术中的整流电路展开了详细的阐述。通过提供相应的MATLAB模型图，并通过调试好的数据生成波形图，研究者可以更加直观地了解整流电路的性能和波形特点。这对于电力电子技术的研究和应用具有重要意义，有助于推动电力电子技术的发展。

以上相关代码,程序地址：http://coupd.cn/675597574562.html
