该博客通过Matlab Simulink详细展示了三相桥式半控整流电路的仿真过程。内容包括A、B端电压、晶闸管电压及电流的波形，以及触发脉冲和电源参数设定。仿真模型中，电源频率设为50Hz，触发脉冲的幅度、周期、宽度和相位延迟各有特定数值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

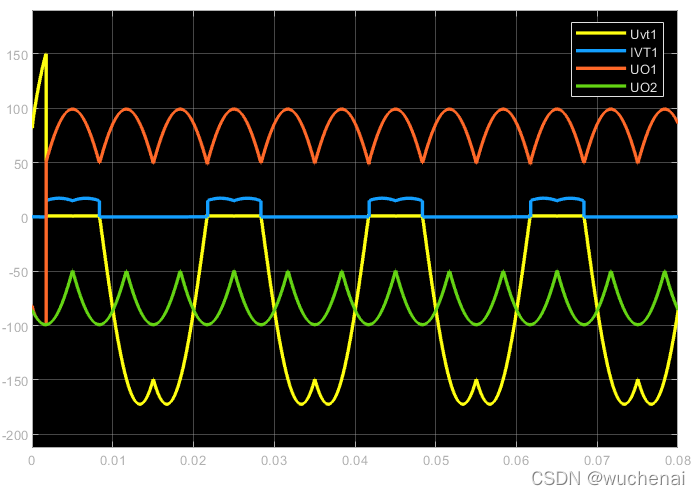

上图中仿真分别为A端电压（负载电阻上部的电压），B端电压（负载电阻下端的电压），晶闸管VT1的两端电压和导通时的电流。

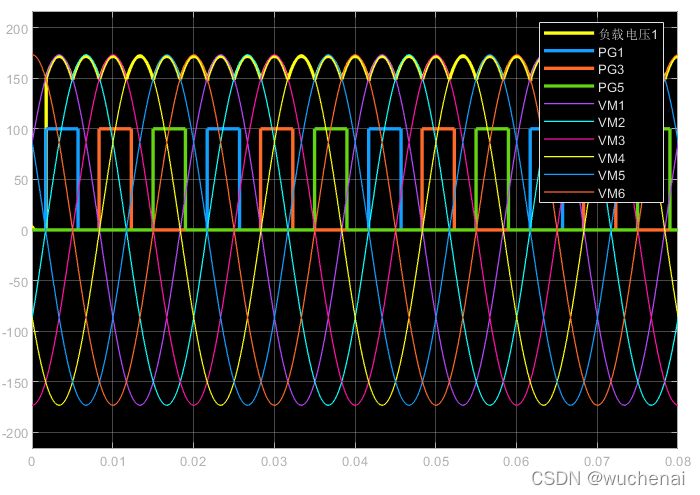

上图中仿真为晶闸管触发脉冲的波形、三相电源的电压以及负载电压。

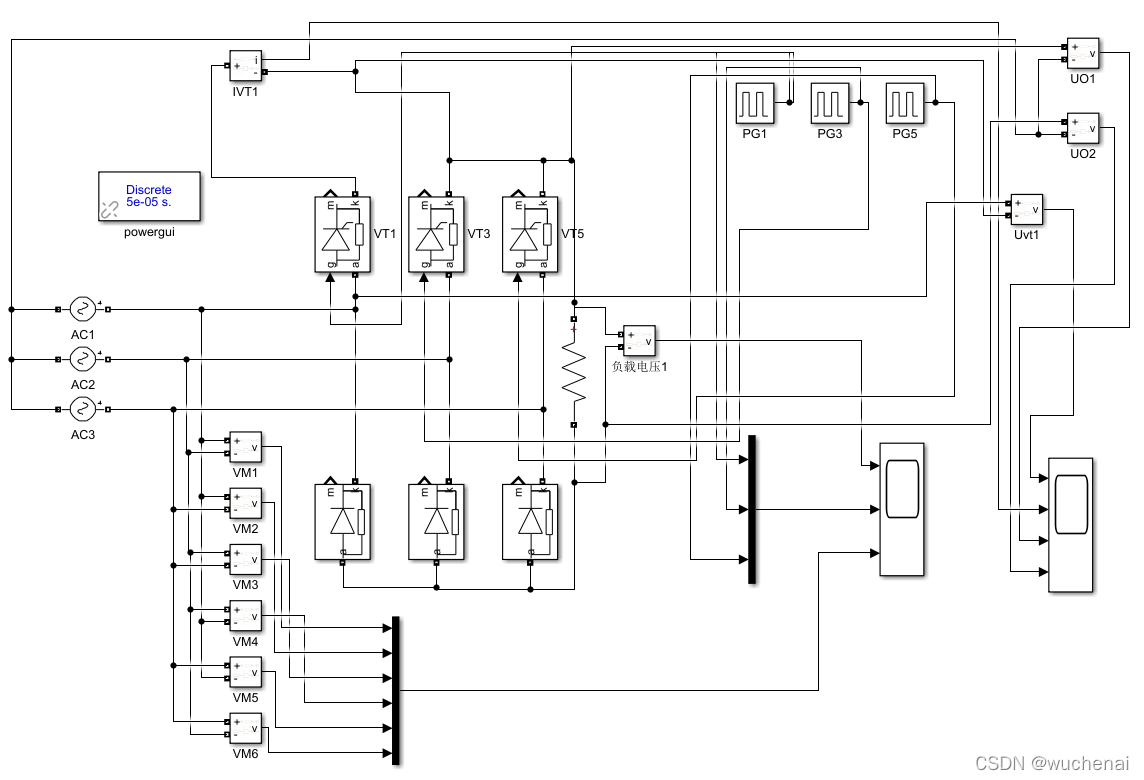

上图为三相桥式半控整流电路的Simulink仿真模型
电源参数设置：
AC1(Frequency:50Hz/Phaes(deg):0);
AC2(Frequency:50Hz/Phaes(deg):-120);
AC3(Frequency:50Hz/Phaes(deg):-240)。
触发脉冲的参数设置：
PG1(Amplitude:100/Period(secs):0.02/Pulse Widith(% of period):20/Phase delay(secs):0.0017);
PG3(Amplitude:100/Period(secs):0.02/Pulse Widith(% of period):20/Phase delay(secs):0.0083);
PG5(Amplitude:100/Period(secs):0.02/Pulse Widith(% of period):20/Phase delay(secs):0.0150);
