Simulink之三相桥式半控整流电路

三相桥式半控整流电路作为三相桥式全控整流电路的改进型电路，可以用三个整流二极管代替三个晶闸管，从而节省成本。

将基波因数计算电路封装成子系统（RMS上：基波有效值    RMS下：有效值）

将纹波因数计算电路封装成子系统

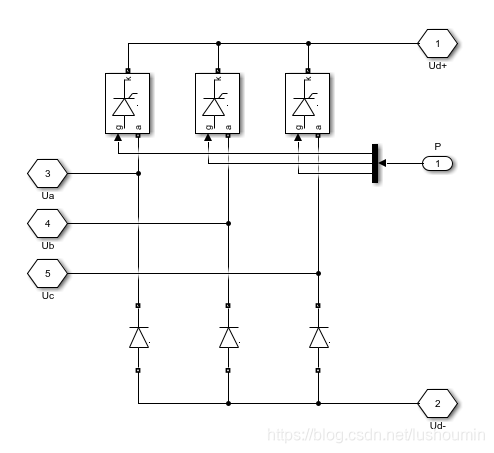

将三相桥式半控整流电路，封装成子系统。

将同步触发电路，封装成子系统。

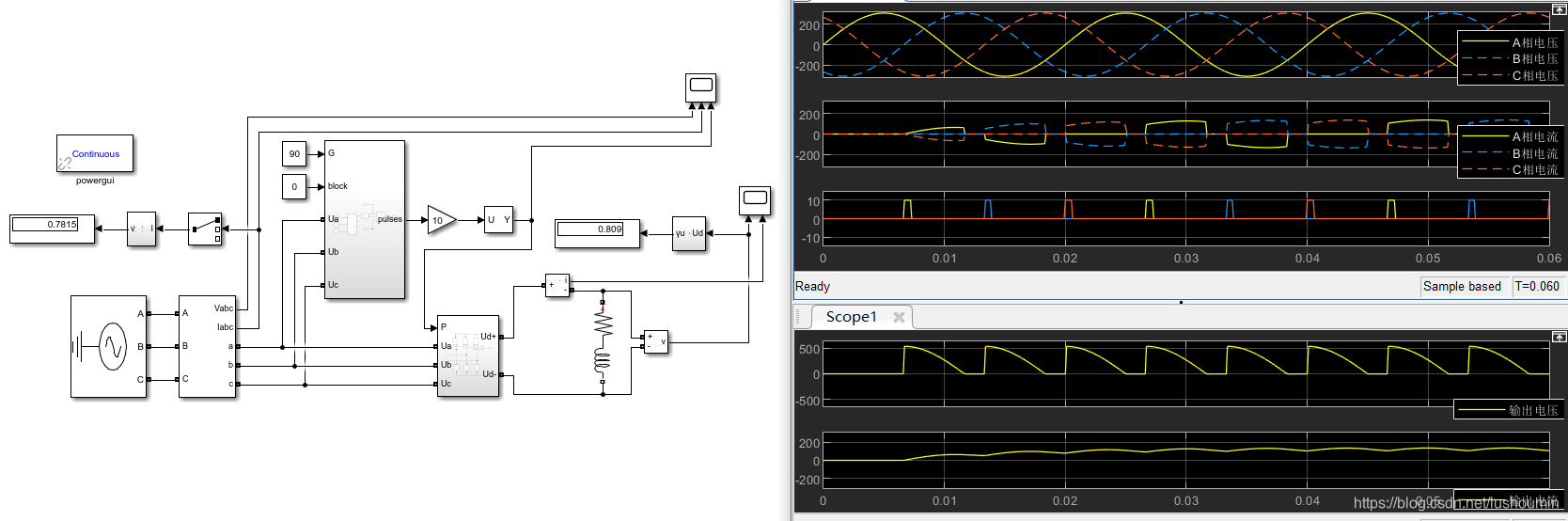

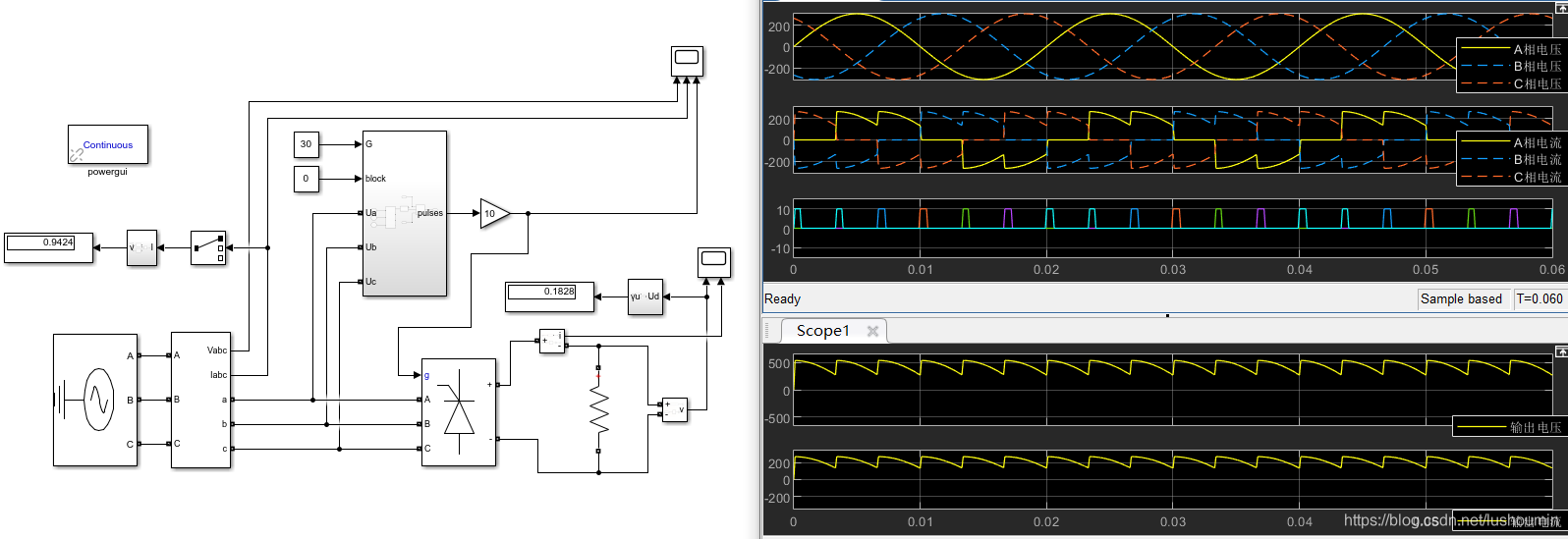

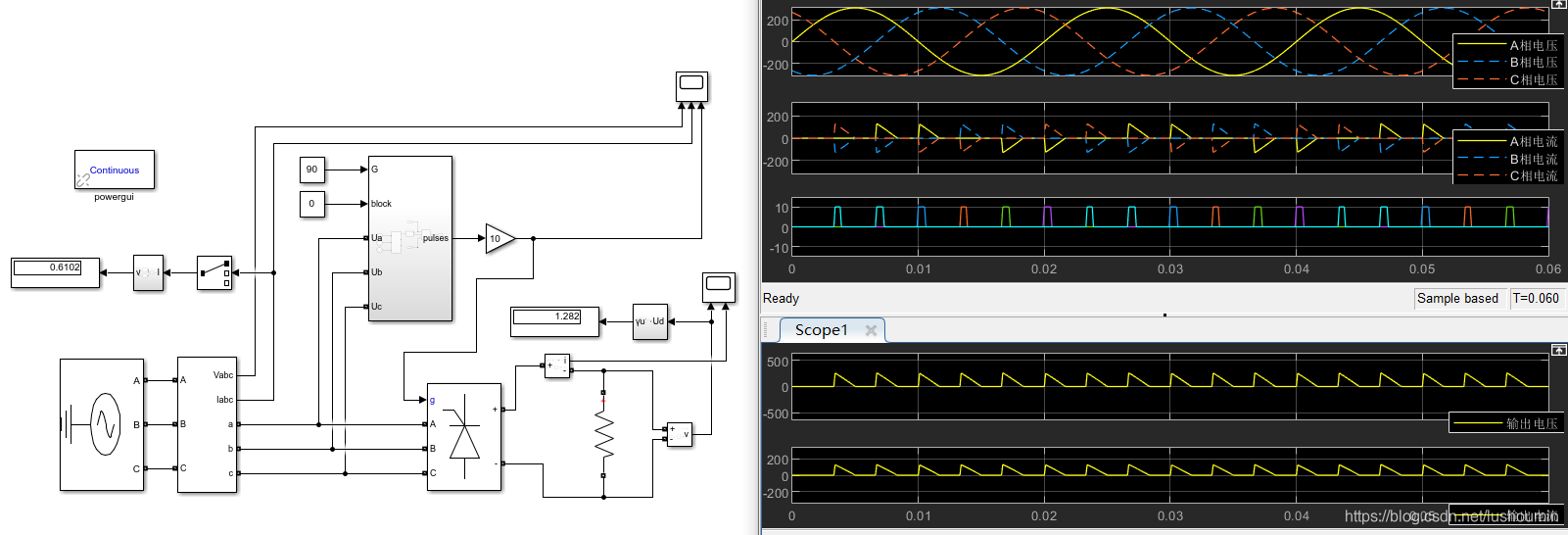

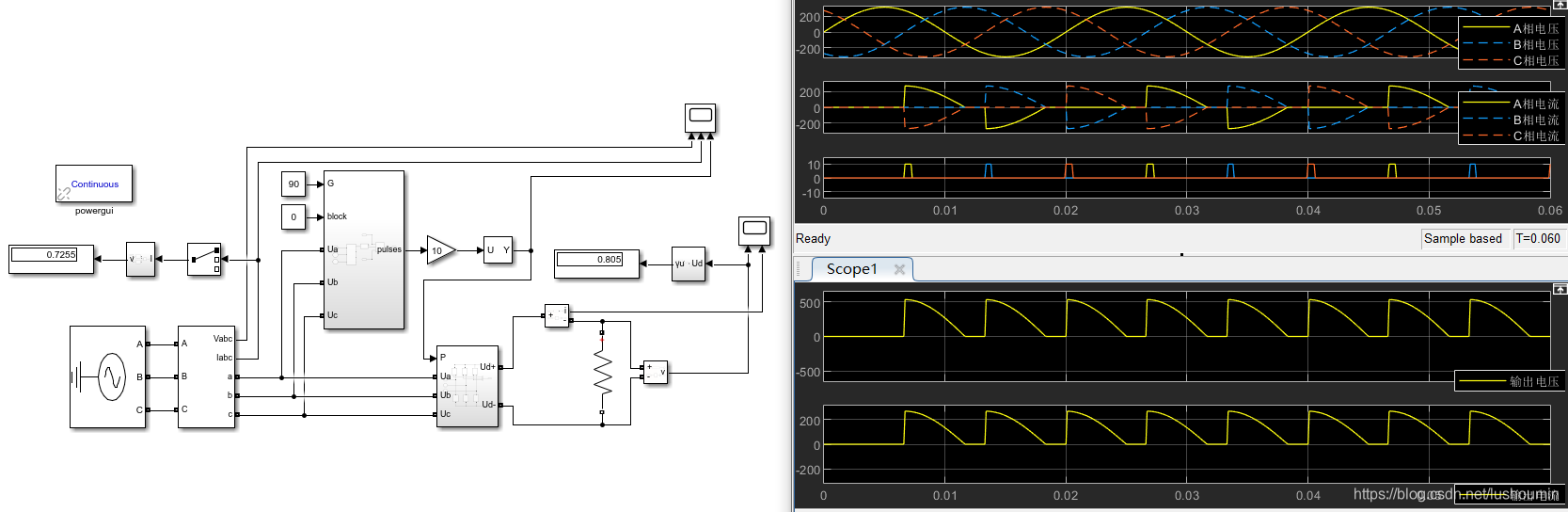

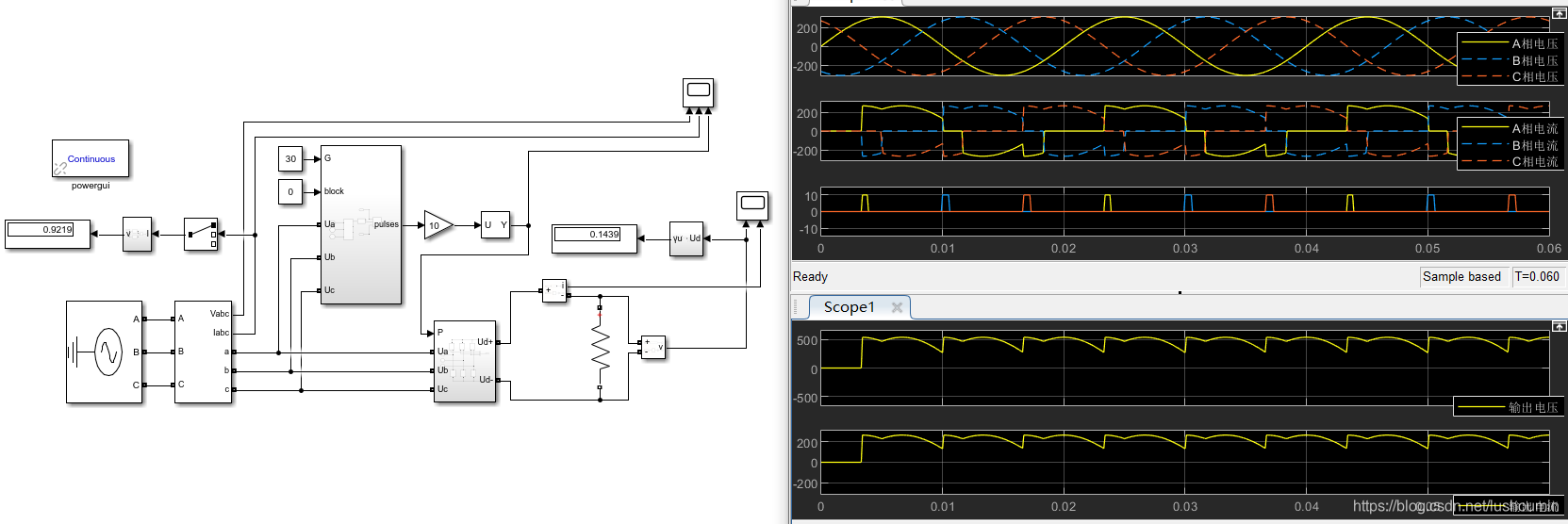

分别对比三相桥式全控整流电路和三相桥式半控整流电路触发角为0、30、90的波形。

三相桥式全控整流电路，触发角为0~120；三相桥式半控整流电路，触发角为0~180。

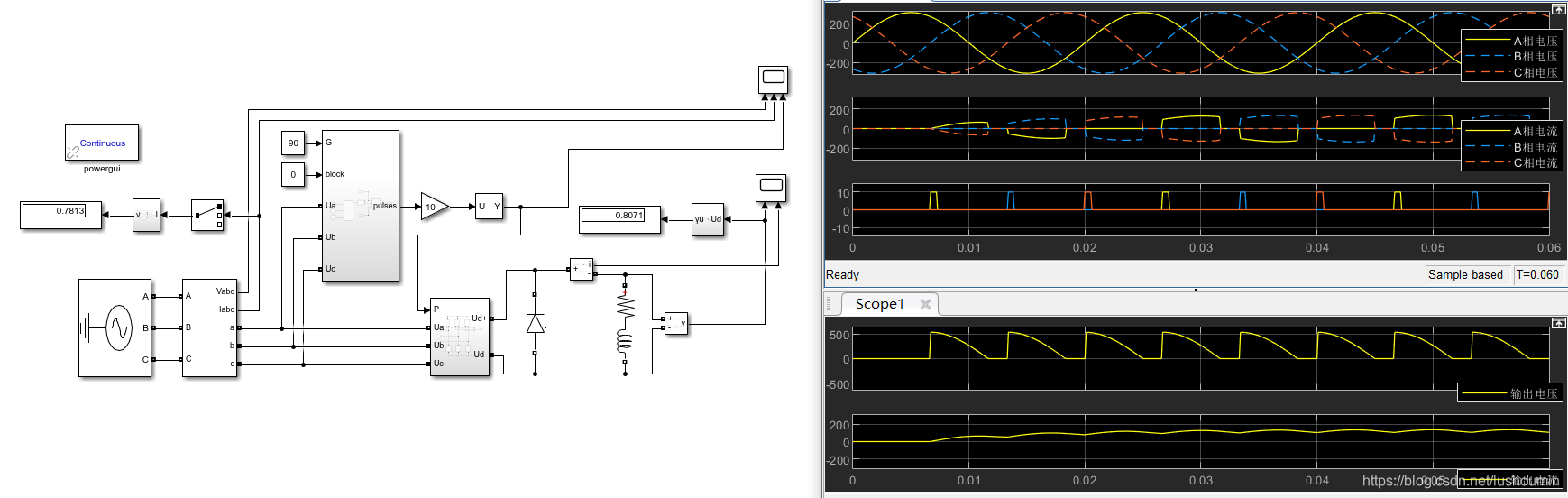

当负载为负载呈阻-感性时，由于桥路内部二极管有续流作用，因此在带电感性负载时，输出电压不会出现负值。

但要注意的是，如果突然将控制角调到180以外，会出现某个导通晶闸管不会关断。为了避免这种情况的发生，带感性负载时，必须并联续流二极管。

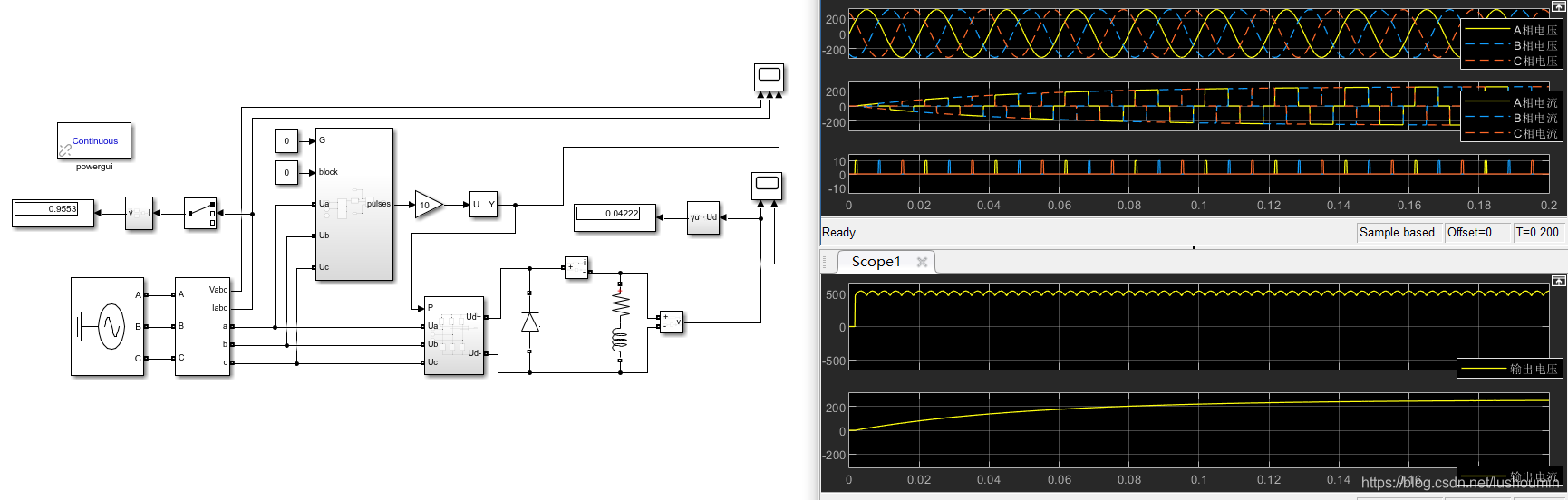

当电感无穷大时，输出电流趋近于直线。谐波和功率因素三相桥式全控整流电路基本相同。因此三相桥式半控整流电路代替三相桥式全控整流电路。
