IIC信号质量测试、时序测试详解

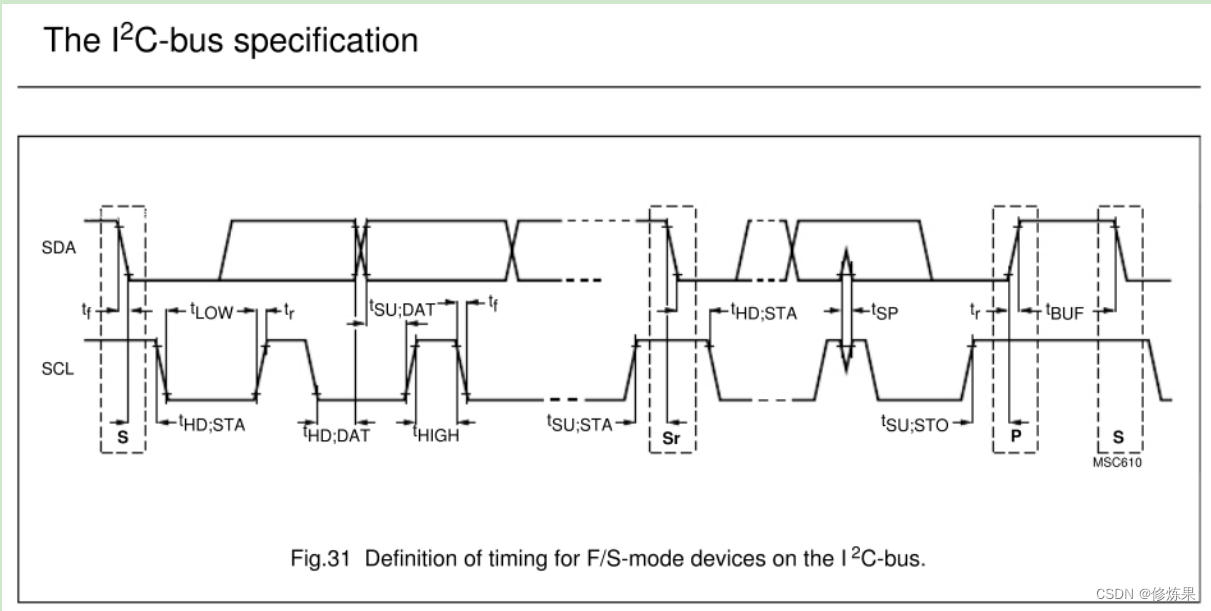

IIC 时序图

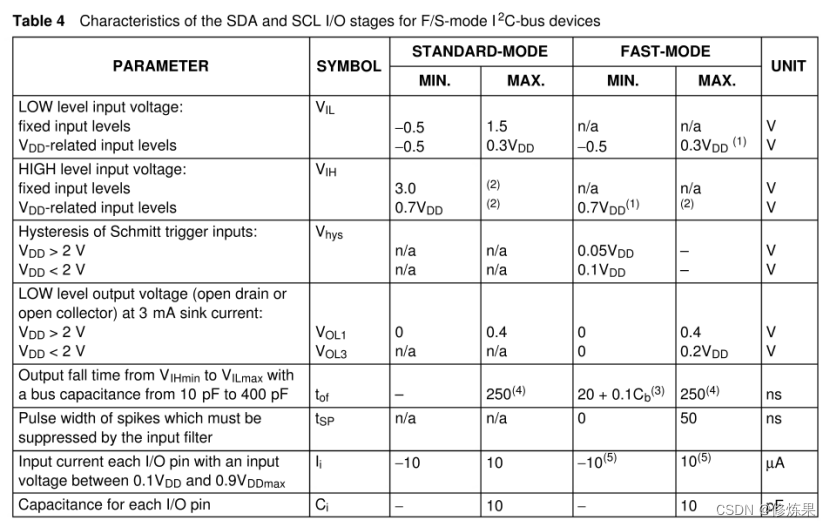

信号质量测试

1、vIL: 低输入电平。
2、vIH: 高输入电平。
3、vhys: 施密特触发器输入的滞后。
4、vOL1: VDD>2V时，低电平输出电压（漏极开路或集电极开路）。
5、vOL3: VDD<2V时，低电平输出电压（漏极开路或集电极开路）。
6、tof: 在有10pF到400pF的总线电容情况下，从VIHmin到VILmax的输出下降时间。
7、tSP: 必须由输入滤波器抑制的尖峰脉冲宽度时间。
8、Ii: 输入电压在0.1VDD和0.9VDDmax之间的每个I/O引脚的输入电流。
9、Ci: 每个I/O引脚的电容。

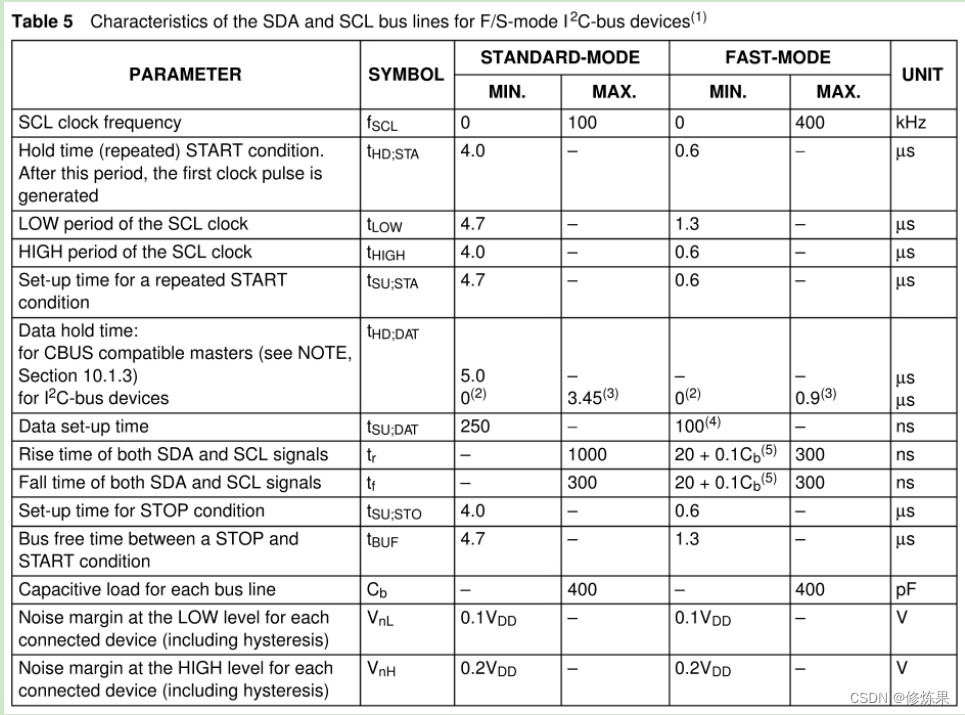

时序测试

1、fscl: 表示IIC的频率。
2、tHD;STA:开始状态的保持时间，表示IIC启动时SDA从低电平阈值（斜率为负）到SCL高电平阈值（斜率为正）的时间。
3、tLOW: SCL从低电平阈值（斜率为负）到另一个低电平阈值（斜率为正）的时间。
4、tHIGH: SCL从高电平阈值（斜率为正）到另一个高电平阈值（斜率为负）的时间。
5、tSU;SDA: SDA建链时间，SDA从低电平阈值（斜率为负）\高电平阈（斜率为正）值到SCL为低电平（斜率为正）的时间。
6、tHD;DAT: 数据保持时间，表示SCL从低电平阈值（斜率为负）到SDA为高电平阈值（斜率为负）\低电平阈值（斜率为正）的时间。
7、tSU;DAT: 数据建链时间，表示SDA为高电平阈值（斜率为正）\低电平阈值（斜率为负）到SCL低电平阈值（斜率为正）到的时间。
8、tr: 表示电压上升时间，从低电平阈值上降到高电平阈值的时间。
9、tf: 表示电压下降时间，从高电平阈值下降到低电平阈值的时间。
10、tSU;STO: 停止状态的建链时间，表示IIC停止状态时SCL为高电平阈值（斜率为正）到SDA低电平阈值（斜率为正）的时间。
11、tBUF: 在停止和开始时间之间的空闲时间。
12、Cb:每条IIC总线的容性负载，单位pF。
13、VnL: 在低电平时，每条总线的噪声裕量（包括输出滞后输入的情况）。
14、VnH: 在高电平时，每条总线的噪声裕量（包括输出滞后输入的情况）。
