基于51单片机的FM数字收音机设计

一.硬件方案

本设计在STC89C52单片机的技术特点与数字FM收音机的基础上，提出了采用单片机控制收音机实现数字调频的方法，并给出了具体的软硬件设计。该系统利主要由STC89C52单片机、液晶显示器、按键、调频收音模块TEA5767、功放LM386组成。实际运行时，用TEA5767搜索频率，利用单片机STC89C52控制处理，经LM386芯片放大音频功率同时再通过液晶显示器显示频率，最终实现87.5MHz～108MHz调频广播的接收。。

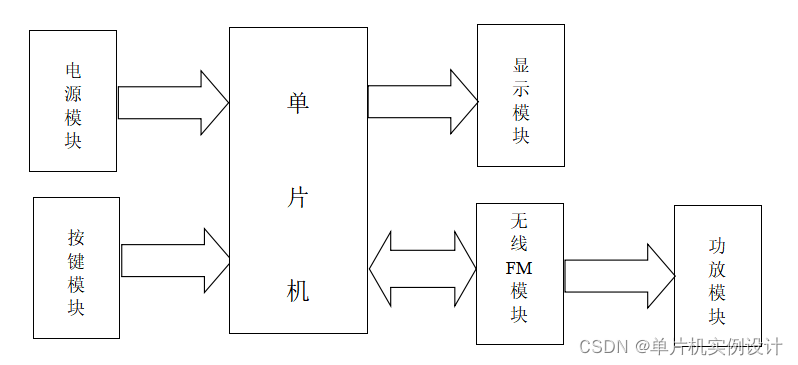

主要由STC89C52单片机、液晶显示器、按键、调频收音模块TEA5767、功放LM386组成：

二.设计功能

（1）LCD1602液晶显示当前所收听的FM频道，可以通过按键进行调换。
（2）收音芯片采用TEA5767模块，体积小，效果好。
（3）功放电路采用LM386芯片，并且可以通过电位器进行音量调节。
（4）收音机效果好坏很大程度取决于天线的质量，我们采用可伸缩式天线（效果远超导线）！采用高功率高质量喇叭，声音清晰响亮。

三.设计原理图

（1）原理图主要采用AD软件进行设计,如图：

（2）PCB图如下：

四.软件设计

（1）程序流程图

（2）主程序源码

//*****************主程序******************************
void main(void)
{

    numbyte = 5;
	  numbyte_AMP=5;
    ADDRESS_SEND = 0xC0;// TEA5767写地址 1100 0000
	  ADDRESS_RECEIVE=0XC1;//ＴＥＡ５７６７读地址 1100 0001
    ADDRESS_AMP=0X8E;
    init();      //  初始化TEA5767
	  show();     //开机问候语
    LCMInit();//LCD初始
    LCDshow();
    while(1)
    {
	    key_scan();			 //键扫描
    }

}

//**************开机问候语**************************
void show()
{
	     LCMInit();//LCD初始

	     DisplayOneChar(0, 1,'H');//
       DisplayOneChar(0, 2,'e');//
       DisplayOneChar(0, 3,'l');//
       DisplayOneChar(0, 4,'l');//
       DisplayOneChar(0, 5,'o');//
       DisplayOneChar(0, 6, ',');
	     DisplayOneChar(0, 7,'W');//
       DisplayOneChar(0, 8,'e');//
       DisplayOneChar(0, 9, 'l');
       DisplayOneChar(0, 10, 'c');
       DisplayOneChar(0, 11, 'o');
       DisplayOneChar(0, 12, 'm');
       DisplayOneChar(0, 13, 'e');
       DelayMs(500);

	     DisplayOneChar(1, 1,' ');// 显示姓名
	     DisplayOneChar(1, 2,' ');//
       DisplayOneChar(1, 3,' ');//
       DisplayOneChar(1, 4,' ');//
       DisplayOneChar(1, 5,' ');//
       DisplayOneChar(1, 6,' ');//
       DisplayOneChar(1, 7,' ');
	     DisplayOneChar(1, 8,' ');//
       DisplayOneChar(1, 9,' ');//
       DisplayOneChar(1, 10,' ');
       DisplayOneChar(1, 11,' ');
       DisplayOneChar(1, 12,' ');
       DisplayOneChar(1, 13,' ');
       DisplayOneChar(1, 14,' ');

	     DelayMs(500);



}

资料链接：https://pan.baidu.com/s/1EarL1rNbSLgpTNxAQJIniA?pwd=xscg
提取码：xscg
