智能笔式万用表简单体验加拆解 - VC6012C - 智能电笔

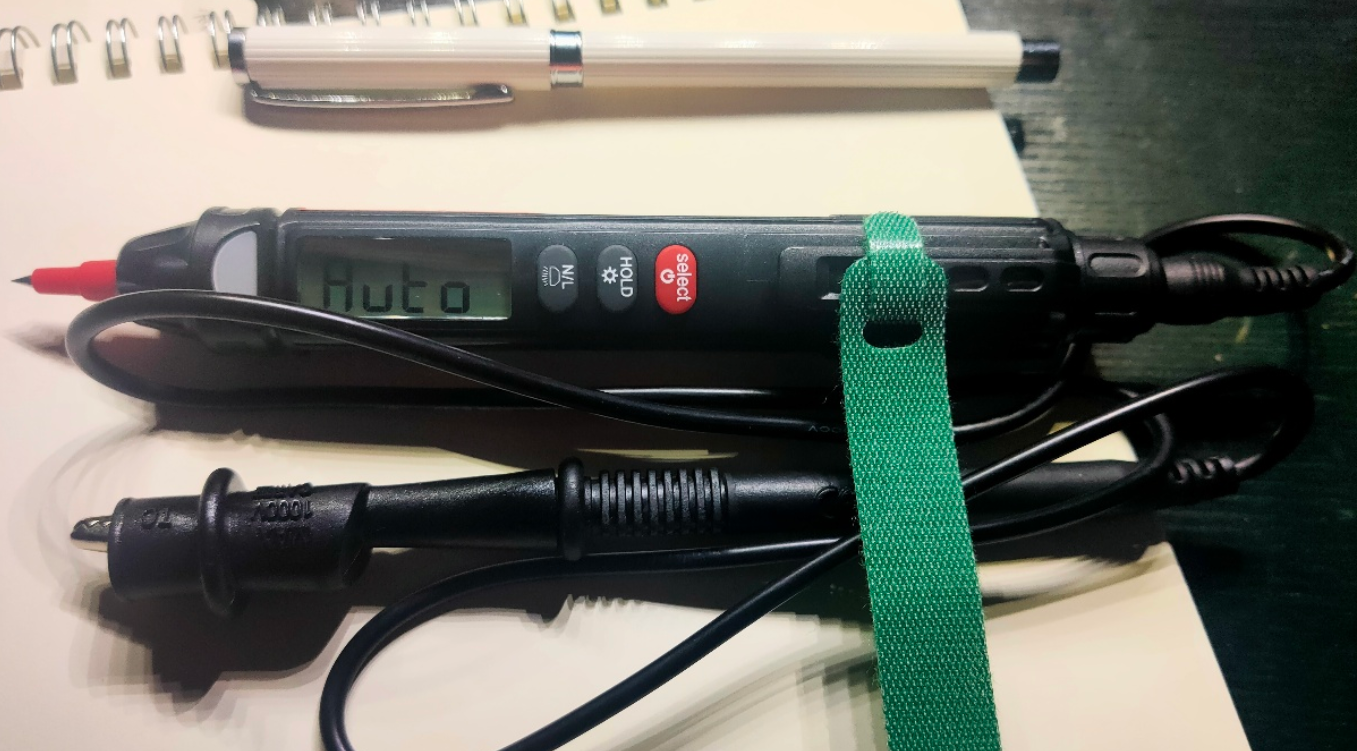

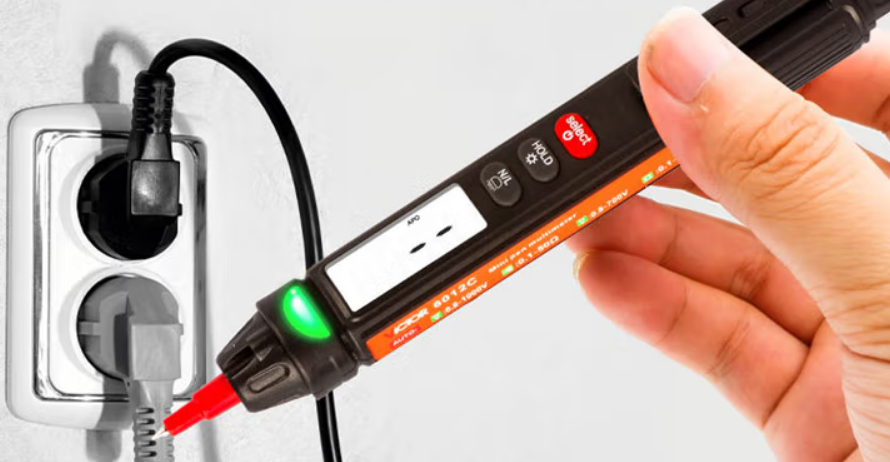

简而言之，能用，甚至还挺好用的，机身大小参考上面的示意图，跟比较粗的记号笔差不多。单纯想买个万用表的话，如果不追求这种精简的外形，同价位有其他功能更强的选项。其实就是个能自动切换档位的智能万用表加上个电笔功能，除了胜利这款VC6012C，市面上还有不少不同品牌但外形完全一样的，估计胜利这款也是贴牌。除了这个用普通液晶屏的VC6012C，还有一款VC6012D，屏幕看上去是彩色的，比较高大上，其实就是个反显液晶屏。我认为那款并不实用，不光是价格贵一点，普通液晶屏的款式有个按键可以手动开启关闭屏幕背光，而反显液晶屏显示的时候背光必须常亮，所以更费电，考虑到这东西只用一节7 号电池供电，这个耗电缺陷就比较明显了。

电笔功能

三个按键最靠前的N/L 功能短按进入电笔模式，长按点亮前面一个小LED 灯。电笔模式默认是其他万用表也有的NCV 感应功能，可以隔着墙或者线皮检测火线，但是我感觉并不太实用，不是太灵敏就是太不灵敏，在家里的大铁柜子旁边也能被感应电触发。再点一下N/L 键切换到LIVE 模式，液晶屏上会显示LIVE，这个模式就和普通电笔差不多，红色笔尖碰到火线才会报警，不过比普通电笔好使多了，提示更明显，蜂鸣器会响，还会亮红灯。

有个缺陷是原配的红色表笔头太短，碰不到插座里面，不过这个笔尖是能更换的，里面是M3 螺纹，挺方便，市面上能直接买到加长的M3 螺纹笔尖，也能自己拿比较长的M3 螺丝磨一磨凑合用，比方说我这样：

用电磨机把M3 螺丝头切掉，螺丝柱的部分打磨成普通电笔那种一字头，长度足够捅进一般的插座了。当初看了挺长时间，似乎只有这个款式的笔式万用表是螺纹连接的笔尖，不过应该不如普通电笔耐摔，摔了也更心疼，前面的螺母是嵌进塑料里的，装的表尖太长或者太大力，估计会把塑料掰断。

万用表功能

尾部有一个香蕉头插座，把黑表笔插进去就是个普通的自动档位智能万用表，不带电流测量，有一个按键可以手动循环切换模式。所谓的智能其实就是在Auto 模式表尖碰到东西时能自动检测大概要测什么，然后切换到电压档，或者电容、二极管模式，之类的，现在市面上也挺常见这种，基本上开机拿起来就能用，省的拧表盘。本来觉得这种智能功能就是骗小白的智商税玩具，实际用下来感觉还不错，没想到科技已经发展到这种地步了[doge]。

基本参数

1. 三位半，最大示数5999；
2. 测量功能：交直流电压、电容、电阻、二极管、通断、频率、室内温度。虽然说是只有带D 的型号有频率测量，但我这个C 其实也有。室内温度就是机身内部有个温度传感器，凑数的东西，完全没用；
3. 采样速率约3次每秒，实际用下来，量程切换方面感觉不比著名的快表UT136C+ 慢，一到手惊到我了，比很多更贵的自动量程万用表强多了；
4. 交直流电压精度±(0.5% + 4)，UT136C+ 是±(0.7% + 3)，反正够用了，特别追求精度的人也不会来看这么个普通的三位半；
5. 应该不是真有效值的，机身和说明书上都没标出来 ，是真有效值，切换到AC 档，频幕上会显示True RMS；
6. 频率测量精度还不错，拿来测单片机输出的时钟频率，至少可以测到72MHz；

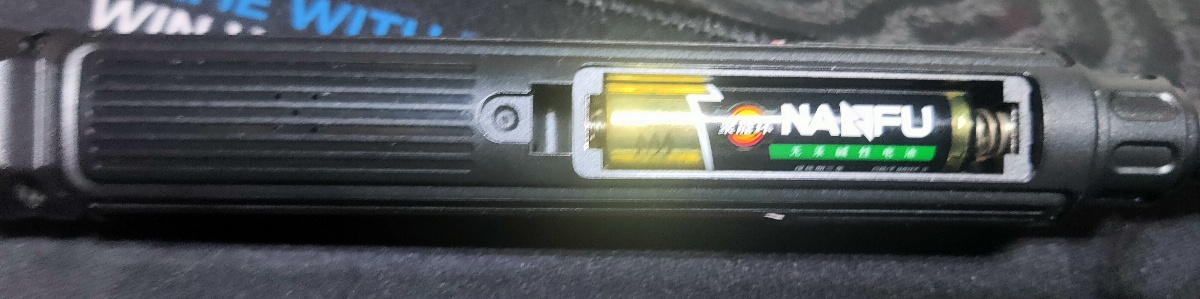

7. 有自动关机。用一节7 号电池供电，挺方便。内部有3.3V升压电路，能把电池榨干，所以不适合用镍氢充电电池，控制不了，会过放电；

智能测量和自动量程

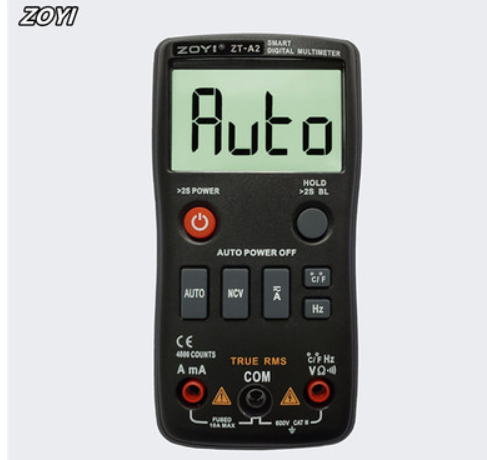

智能测量的功能和那些傻瓜式的无表盘万用表一样，比如这种：

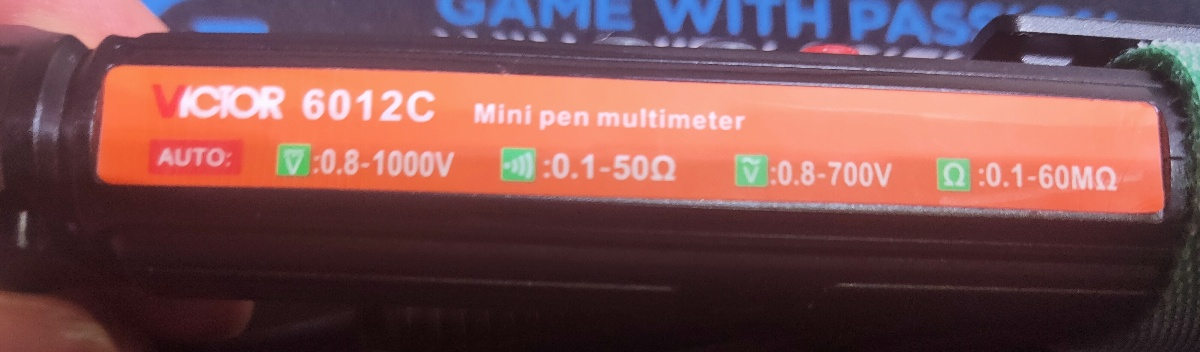

不过是没有电流测量功能，要是不追求智能电笔的小体积，还是图上这种功能更强。智能测量的检测条件主要就是看有没有电压，如果电压超过0.8V 就进入直流或交流电压模式，这些条件都在机身上面写着：

电压低或者测电阻、通断的时候有可能误判，比方说测二极管识别成测电阻，不过一般用着还行，识别速度也OK。自动量程就和普通表的没区别，如果是自动模式，要先识别测量模式，切换过去之后再自动切换量程，或许会稍微慢一点，差别不大。都这会儿了，低价万用表上自动量程也很普遍，别买太便宜的电子辣鸡，基本不会有三天两头烧表的问题，把电流档阉割掉那烧表的概率就更低了。录了个智能测量和自动量程的速度演示视频，供参考：

笔式万用表VC6012C，智能电笔，自动模式速度演示

依次测试了5V、2.5V、3.3V 电压、一个1n4148 二极管上的0.7V 电压、1n5819 二极管的0.3V 导通电压，最后测了个9V 方块电池的电压，8.44V。可见，测电压和电阻都没什么问题，自动识别OK，量程切换也不用等，但是两个二极管都上都翻车了。1n4148 因为有上拉，所以上面有0.7V 电压，但自动模式毫无反应，可能是因为电压低于触发阈值，但又确实有一点，结果内部程序做的不太讲究，干脆就停住不动了，手动按一下红色的电源键切换到直流电压模式就行，也不算太不便。测1n5819 的导通电压时不出意外的自动切到了电阻模式，后面还是自己手动切换到二极管模式解决。

视频中最后是从二极管又循环切换回了自动模式，那个没用的温度档卡在中间，还把华氏度和摄氏度分成两个模式，导致循环切换模式得多按两次，实属智障，就是个用来凑数的噱头，估计是想着或许有人以为这个温度档是热电偶测温的那种，能骗一个是一个。

二极管和通断测试

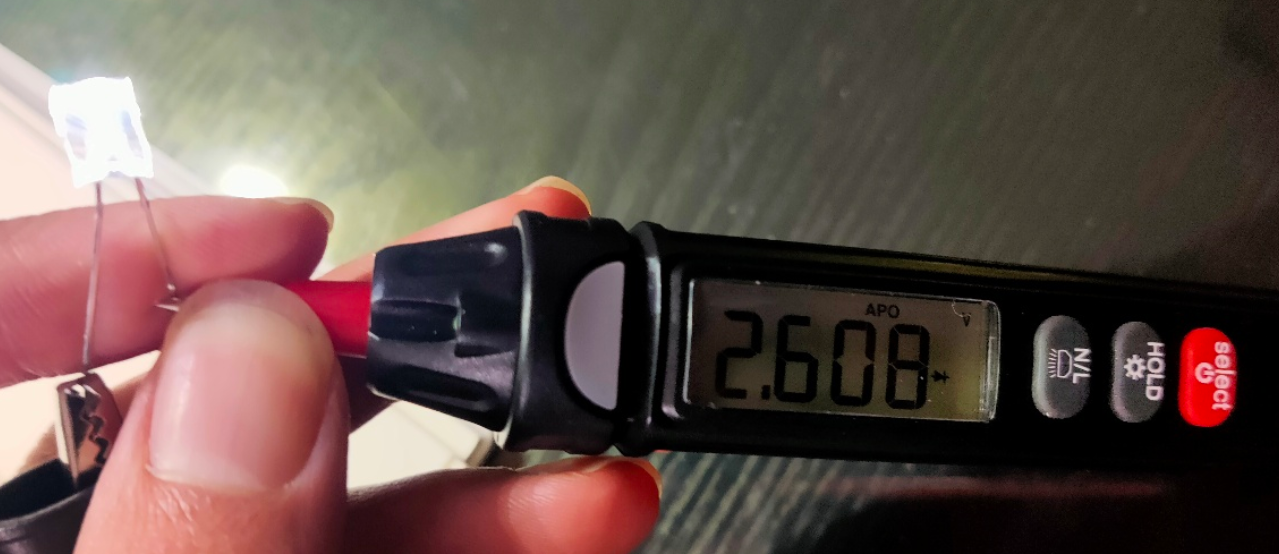

如上所述，二极管测试必须手动切换到二极管模式，测试电压比较高，能直接点亮单个LED，算是个小功能。

通断测试基本不能用，必须屏幕上显示出数字之后才会响，相当于在测电阻，只有测出来低于多少数值以后才能触发，所以反应太慢了，两个表笔快速的一碰它是没反应的，要怼上去稍微等一下。上面那个视频里应该也有体现，表笔放上去过了一会显示电阻大概是十几欧姆，然后蜂鸣器才响了。这倒也不是只有这个表有这种问题，没有特别优化过的数字万用表很多都这样，价格高低的都有，比如众仪的几款，UT136C+ 和UT61E+ 则是做过优化的代表，在通断模式稍微一碰就会响，不用等屏幕上显示数字，说明这一部分应该是用单独的电路处理的，或者里面的芯片集成了快速测试的功能。

补充：手动切换到二极管档有快速通断测试功能，确实比自动挡直接测快多了，至少能用。说明上说有个单独的快速通断模式，实际没有，应该是和二极管档做一起了，很正常。

拆解

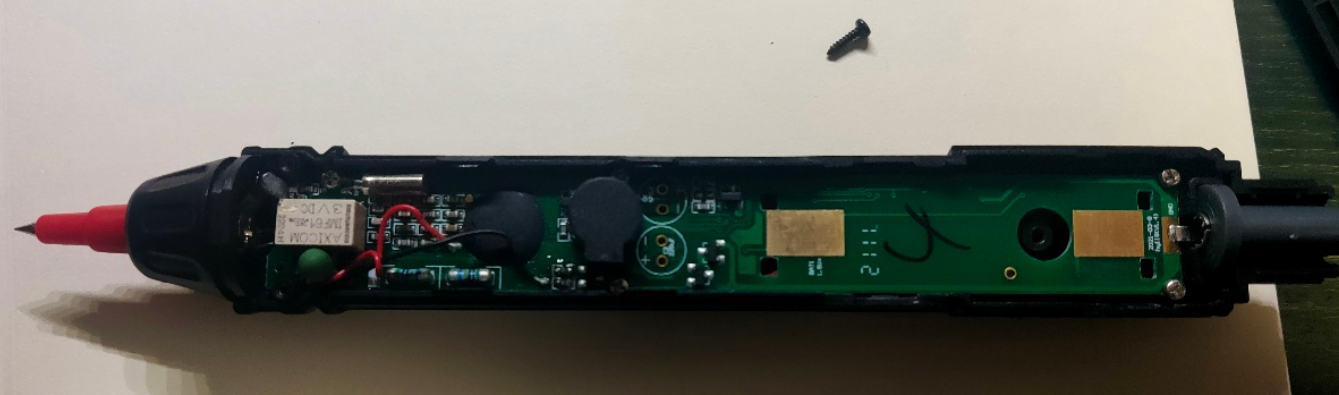

首先是拆开之后的内部结构概览：

一块PCB 从头捅到尾，左边红色笔尖附近有一小块输入保护电路，黑表笔的橡胶插座和电路板核心区被电池仓隔开了，外面看整体已经很紧凑，右半部分还是一大块空落落的，说明牛屎下面那块核心芯片的功能集成度真的很高了，保护电路也肯定省了不少。

笔尖

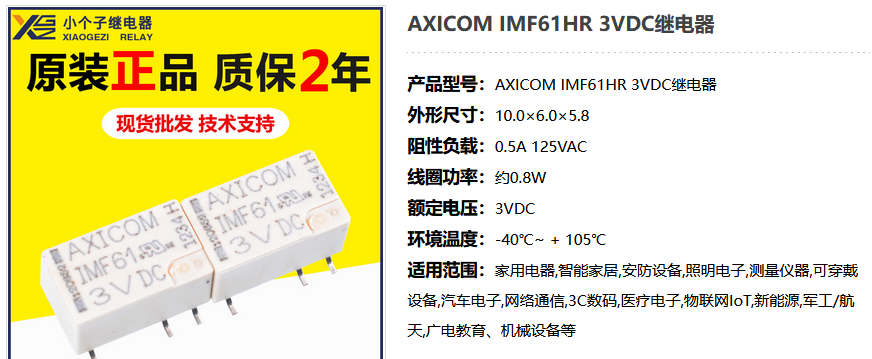

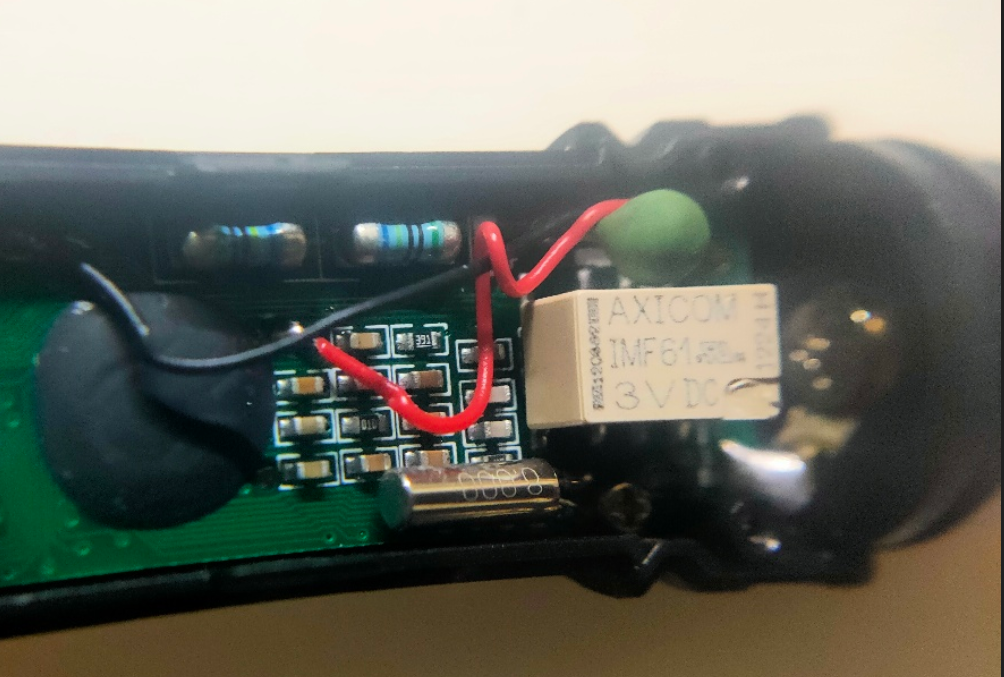

把笔尖部分放大，确实没多少元件，全部魔法看来都在芯片里面。保护元件就一个绿色的MOV 压敏电阻，也完全看不出来有什么高电压隔离的设计。当然，最醒目的就是这个白色的方块了，真没想到在万用表里能看到一个继电器，估计是跟智能检测功能有关系，自动模式切换的时候能频繁听见继电器动作的声音。型号应该就是下面这个，淘宝上一个三、五块钱的样子：

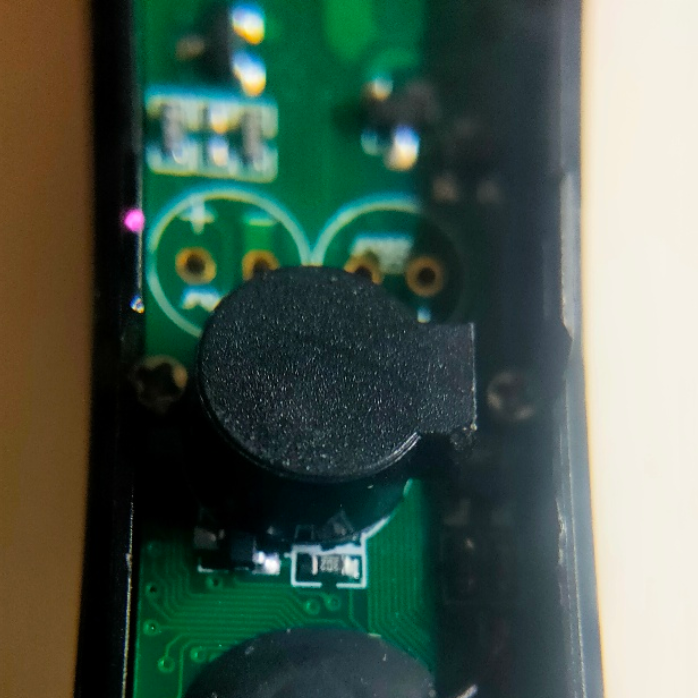

芯片后面放了个侧面出声的小蜂鸣器，蜂鸣器后面和底下还有一些元件，怀疑它是把一部分输入电路放在后面了，比如钳位和电阻网络。

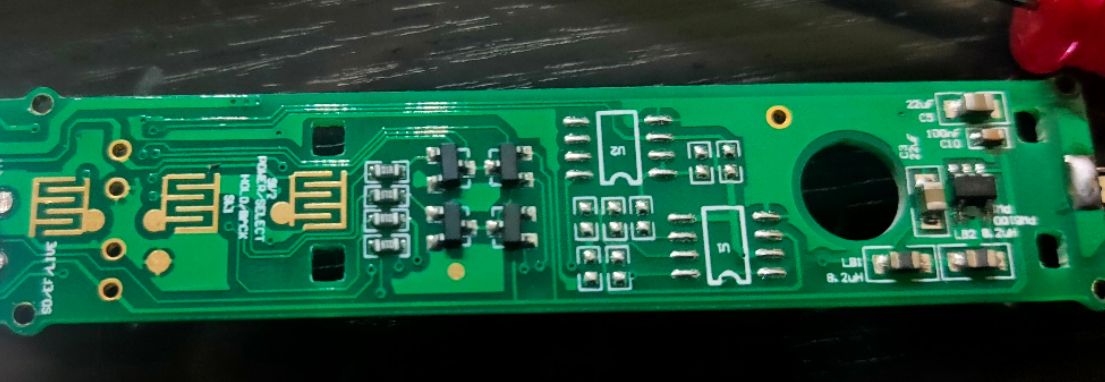

PCB 背面

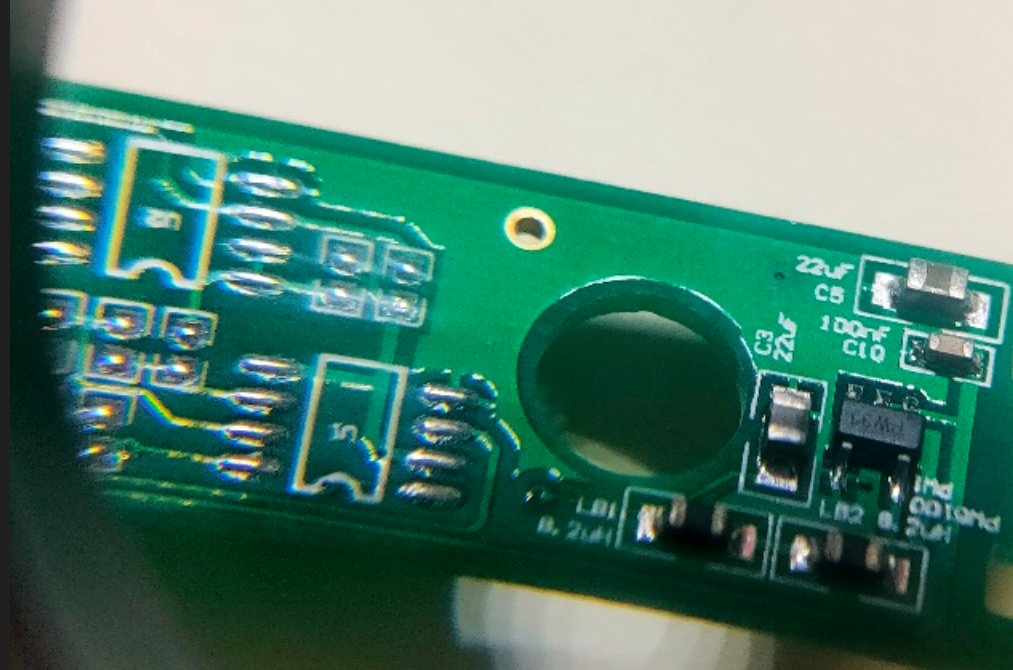

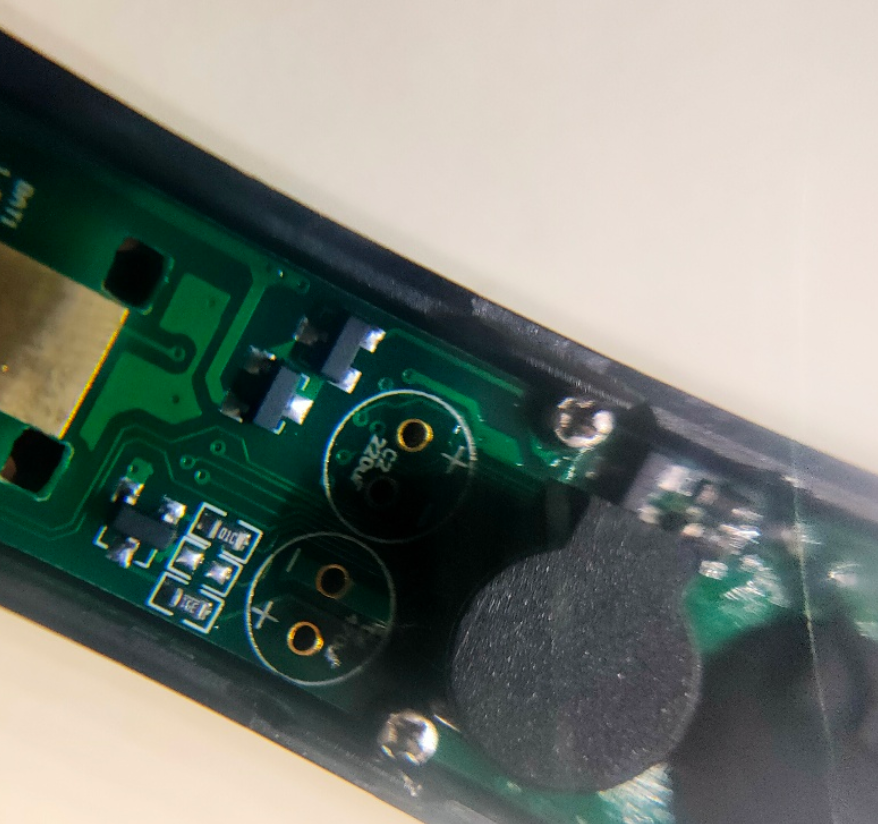

拆下电路板，背面还有些东西，四个三条腿的东西看不懂，有可能和输入保护有关，也可能和驱动液晶屏有关，电荷泵之类的，懒得具体研究。而最右边那块就很明显了，几个贴片电容环绕一个小芯片，下面还有两个贴片电感，显然这就是它的升压电路。

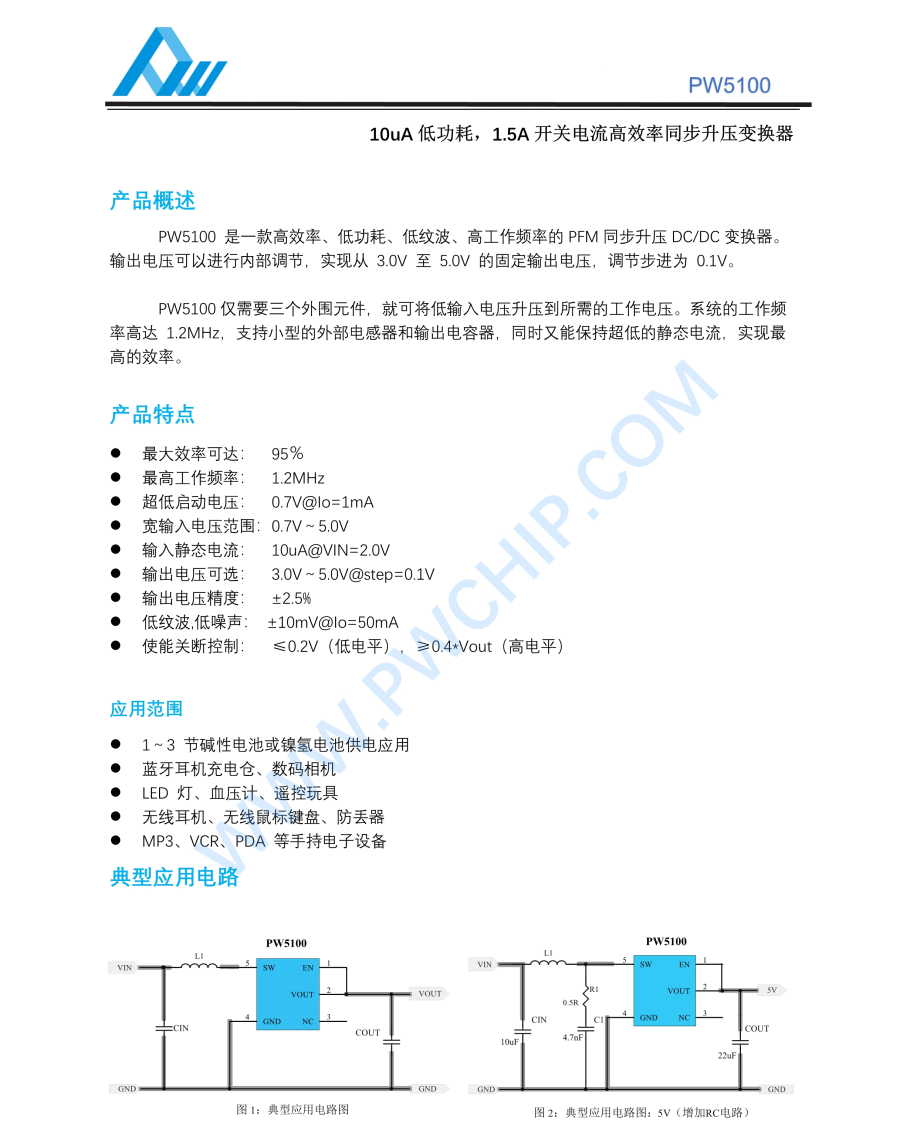

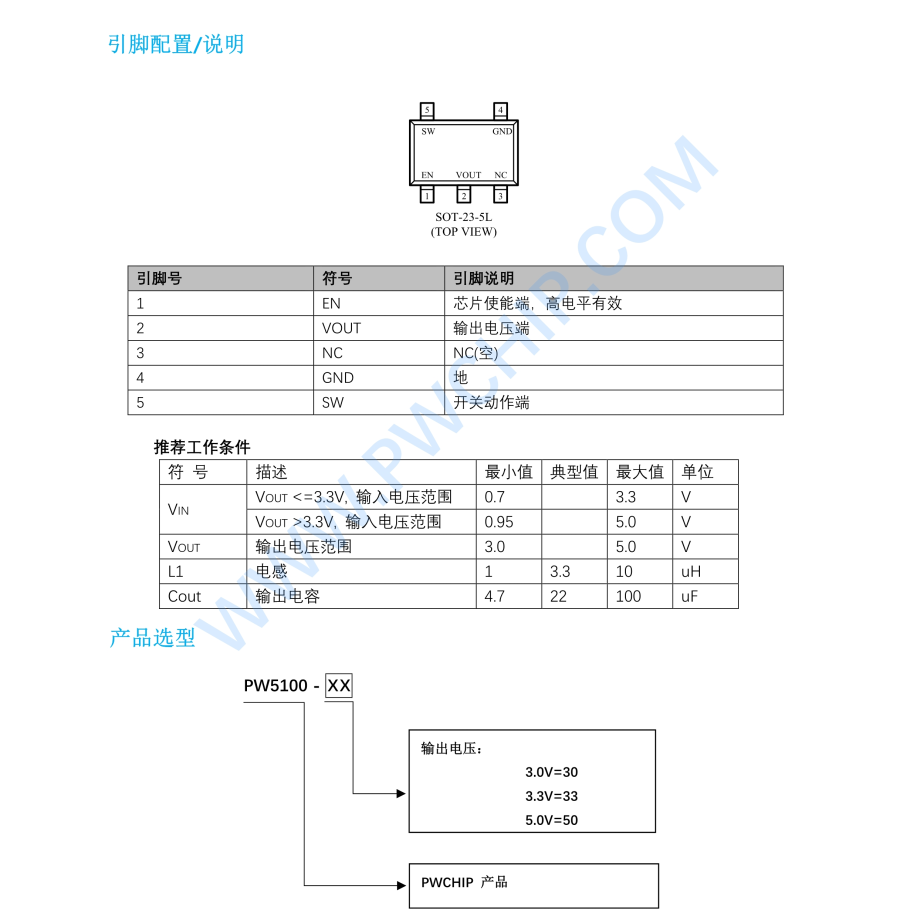

虽说我还是头一次看到有人在DC-DC 电路里用这种小贴片电感，还是两个串联的，反正功率不大，应该OK。芯片丝印是PW33，查到型号是PW5100-3.3，一款把单节干电池升压到3.3V 的不可调同步升压芯片。

旁边还有一堆空焊盘，两个SOP-8 芯片和一堆零碎，不知道干什么的，有可能也是个电源电路，比如土法自制电荷泵，和PW5100 二选一，也可能是快速通断检测的电路。说明书里提到它有一个快速通断模式，不过我到手的这个没有，所以怀疑这部分没装的就是缺掉的功能，或许他们把频率功能给C 型号加上了，但是又把快速通断功能阉割掉，只有D 型号有。没有自己改装功能的想象空间，首先不知道芯片是哪个，就算真是快速通断的电路，牛屎芯片里的程序不一起改也没用。

总结

虽然上面说了这么多缺点，整体可用性还是可以的，日常很少感觉到不方便，还有一些独到的优势，比如小体积、可换笔尖、两种模式的电笔功能，不过对于只想买个万用表的人来说，这款性价比不够高。
