传输线理论2：传输线的反射系数与阻抗

最新推荐文章于 2024-03-01 17:46:14 发布

fantasyo24

最新推荐文章于 2024-03-01 17:46:14 发布

阅读量2.2k

点赞数

文章标签：射频工程

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/fantasyo24/article/details/130995257

版权

一、性质

（1）反射系数的模值是系统的不变量，这正是Smith圆图的基础之一

（2）反射系数由半波长的周期性，即：

$\varGamma \left( Z'+m\frac{\lambda _g}{2} \right) =\varGamma \left( Z' \right)$

2、阻抗

任一点的输入阻抗公式为：

$Z\left( Z' \right) =\frac{U\left( Z' \right)}{I\left( Z' \right)}=Z_0\frac{Z_l+jZ_0\tan \beta Z'}{Z_0+jZ_l\tan \beta Z'}$

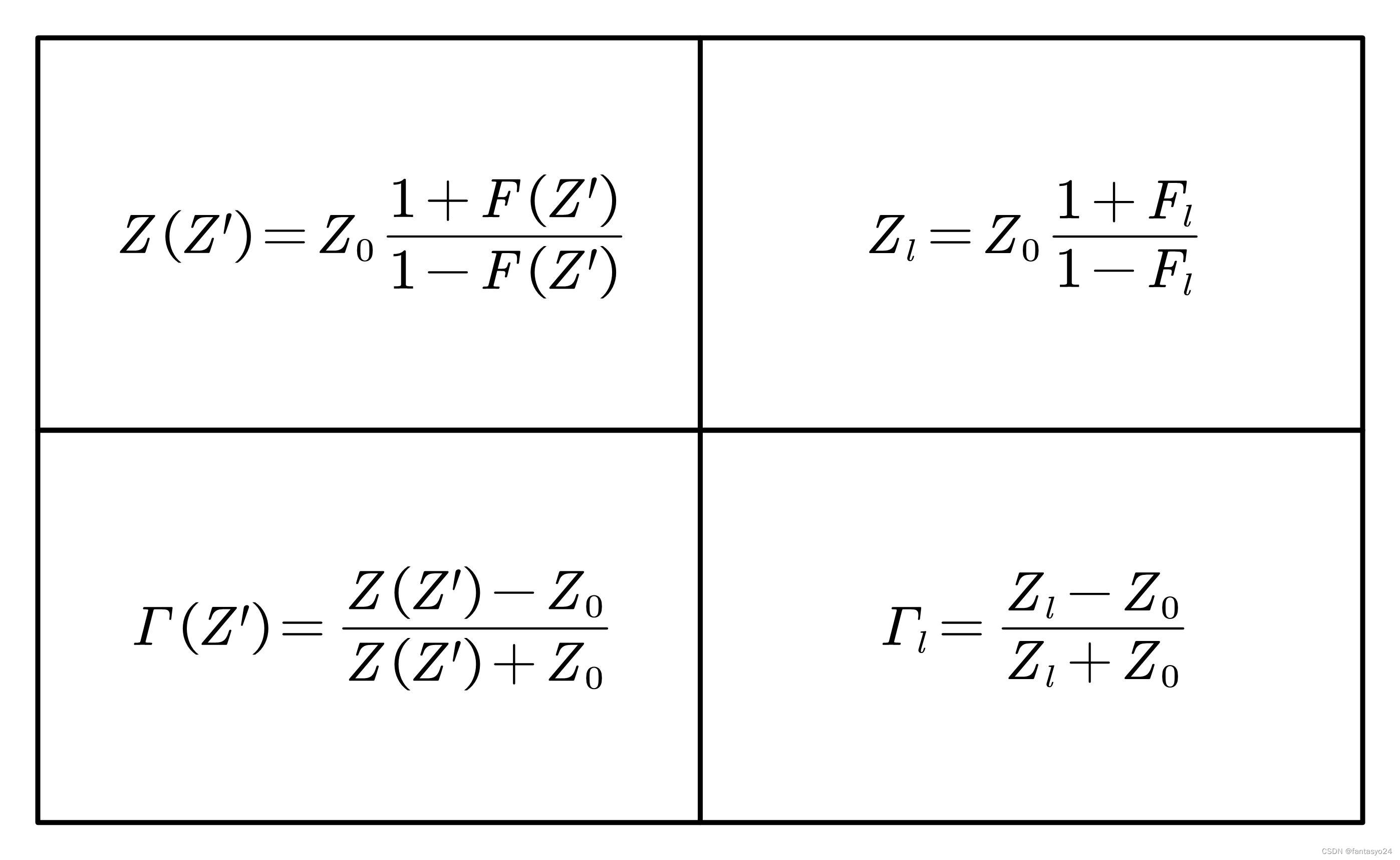

3、反射系数Γ和阻抗Z的关系
