传输线的反射

一  信号的反射

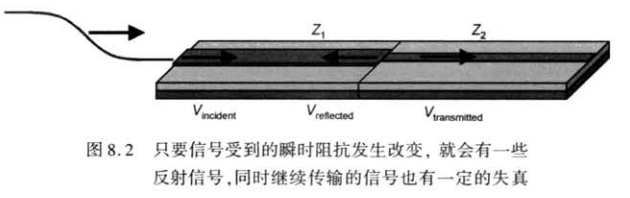

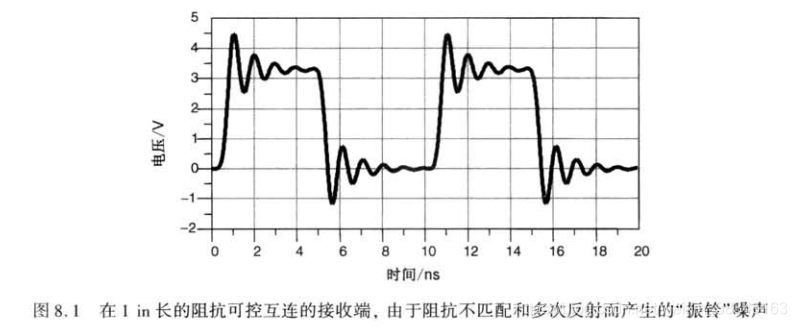

 首先看一下信号反射的现象，由于阻抗突变引起的振铃。

 反射信号与入射信号的幅值之比：

Vr为反射电压，Vin为入射电压，Z1为阻抗突变处前的阻抗，Z2为阻抗突变处后的阻抗。p为反射系数。

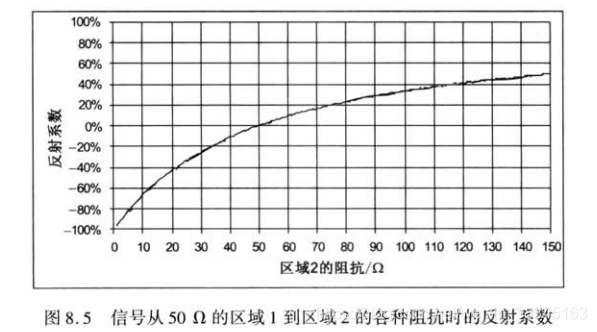

举例：1v的信号从50Ω的传输线上转到75Ω的传输线上，Vr / Vin = (75-50)/(75+50) = 0.2，Vr=0.2v。

假定传输线的特征阻抗为50Ω，传输线端接匹配有三种特殊情况：

1>当传输线终端为开路的时候，也就是阻抗为无穷大，那么反射系数=无穷/无穷=1，这就是说在开路处

将产品与入射信号大小相同反向相反的反射波，也可以说成信号到达传输线末端开路时，信号翻倍。

2>当传输线终端与返回路径短路的时候，那么反射系数=（0-50）/（0+50）= -1，在阻抗突变处测得

得电压为入射电压加反射电压为0v。

3>传输线末端端接电阻50欧，反射系数=0，那么Vr也是零，就不存在反射电压。

二 反射过程分析

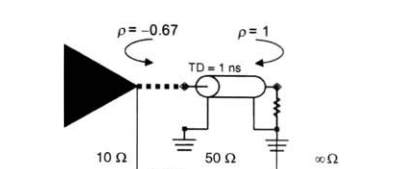

 首先分析一下下面这个模型的输出波形，传输线远端开路，传输线阻抗50Ω，信号源内阻10Ω，输入电压1v。

1、输入电压首先由传输线阻抗和信号源内阻分压0.83v，1ns后信号到达远端，远端阻抗无穷大，反射系数为1，则产生的反射电压为0.83v，那么在远端测得的电压就是0.83v+0.83v=1.66v

2、反射回来的0.83v在近端的反射系数为(10-50) / (10+50)=-0.67，那么就有-0.67*0.83=-0.56v的电压反射回远端，在远端测的电压为1.66-0.56*2=0.54v的电压。

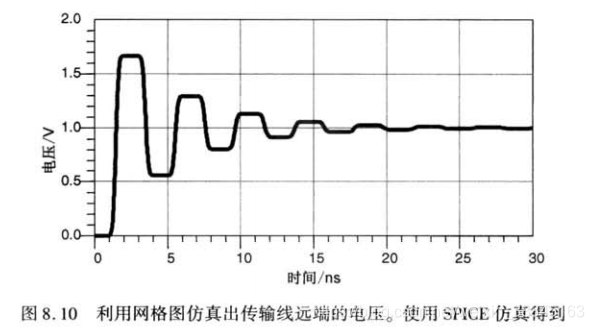

3、反射回来的0.54v再重复上面的过程，得到下面的波形。

三 传输线的反射与上升沿的关系

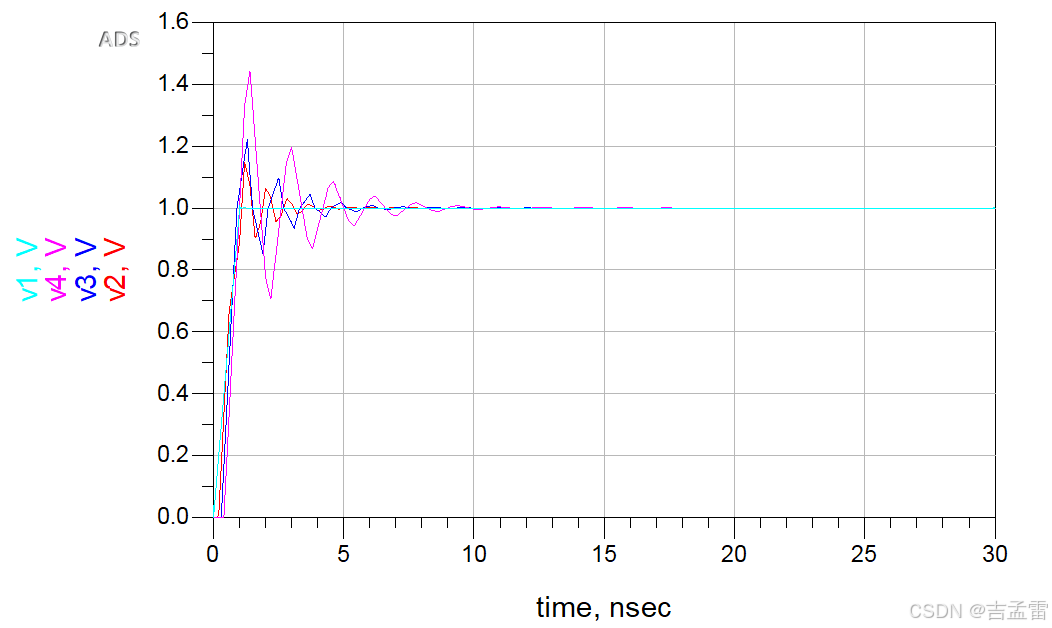

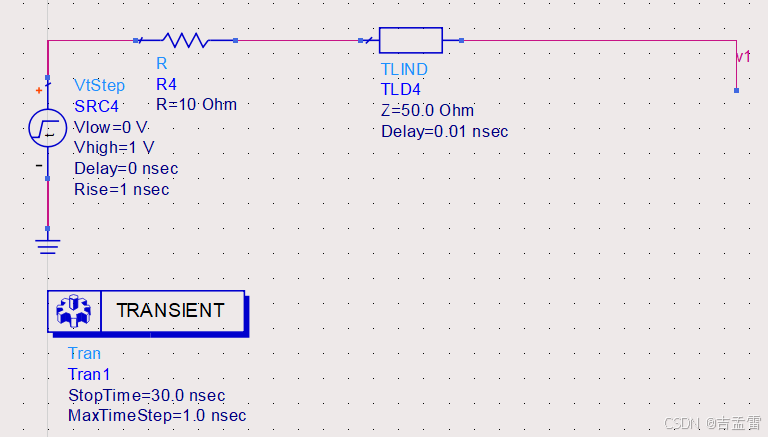

我们在分析一个远端开路的反弹图的时候了解到在足够长的时间内，信号来回反射引起振铃，但是如果我们信号的传播时延很短的时候就应该看不到的振铃的，因为在很短的传播时延的情况下，信号反射被淹没在了上升沿的期间，如下图所示，当信号的传播时延不超过上升沿的20%的时候是看不到反射的。

 如果上升沿时间是1ns，那么传播时延最大为0.2ns，信号的速度为6in/ns，那么传输线长就为0.2*6=1.2in，近似就是传输线长度in值小于上升沿ns值就不会有反射的问题。即如果上升时间是1ns，传输线长度不超过1in，上升时间0.1ns，传输线长度不超过0.1in。
