第06课 添加／删除符号库里的元器件符号

添加元器件符号

可以在符号库中添加新的元器件符号。

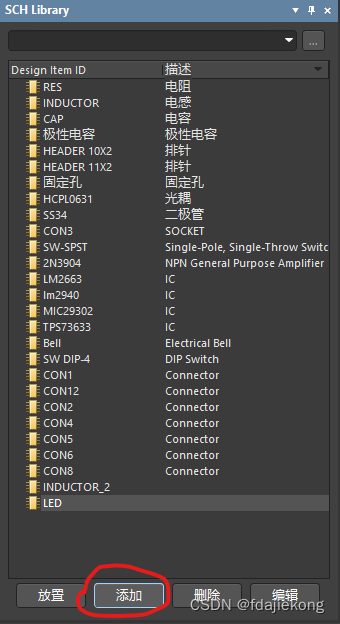

点击SCH Library Panel上的添加按钮。

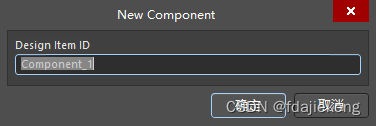

之后会有一个对话框跳出来，要你输入元器件的型号ID。

输入完之后点击“确定”，一个新的元器件符号就被创建出来了；

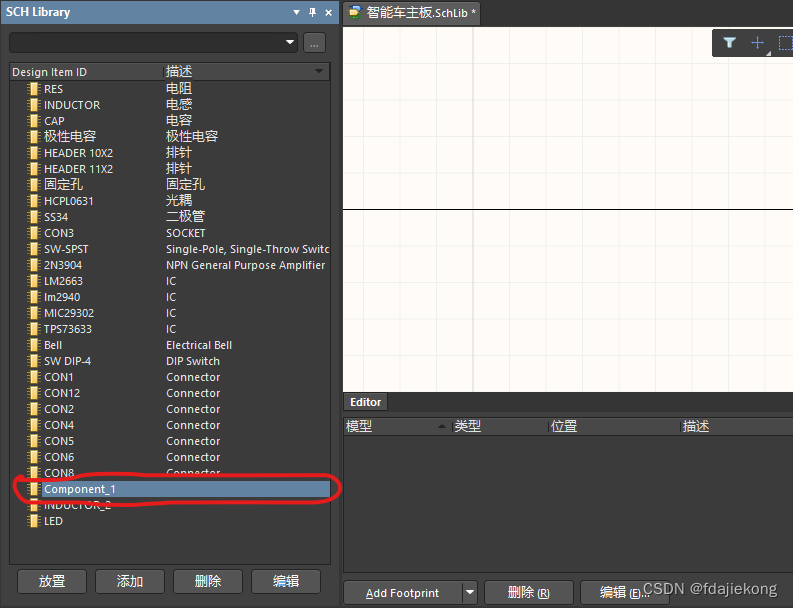

可以在SCH Library Panel上找到这个符号。

接着，你就可以在设计窗口中画这个元器件符号的形状和管脚了，画完之后记得保存。

---

删除元器件符号

也可以删除符号库中的某个元器件符号。

有以下几种常见方法：

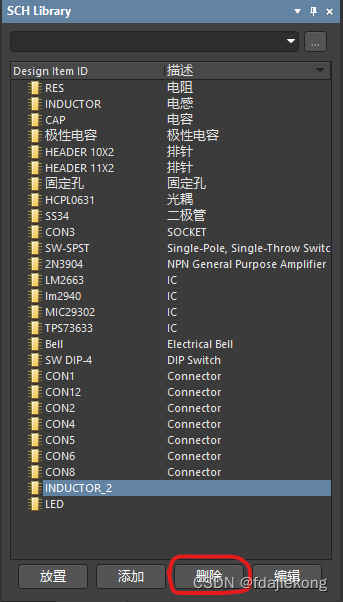

• 点击SCH Library Panel上的删除按钮；

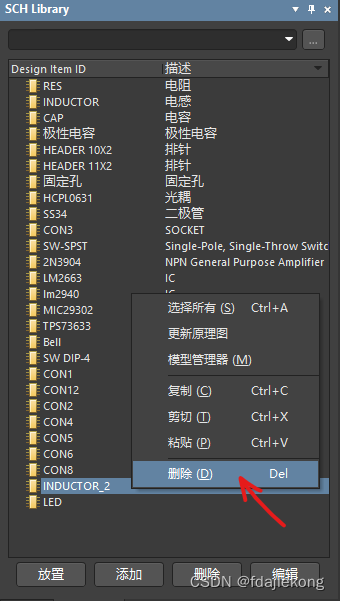

• 在SCH Library Panel上选中某个元器件之后，单击鼠标右键呼出菜单，点击菜单上的“删除”；

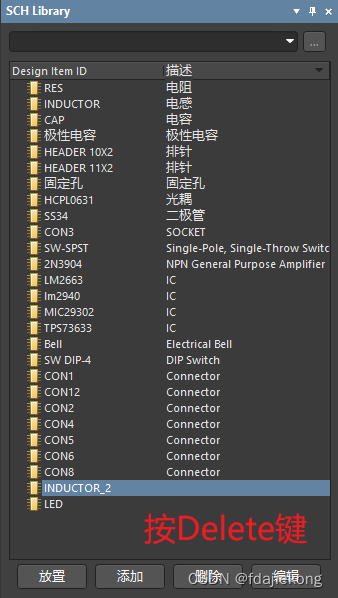

• 在SCH Library Panel上选中某个元器件之后，按键盘上的Delete键；

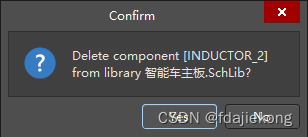

之后会有一个对话框跳出来，让你确认是否真的要删除；

点“Yes”，就能把这个元器件符号给删了。
