准备工作
在AD 20中,打开一个元器件符号库文件(.SchLib),进入元器件符号绘制模式。
下面我们介绍,如何在画元器件符号时绘制一个圆圈。
绘制圆圈的方法

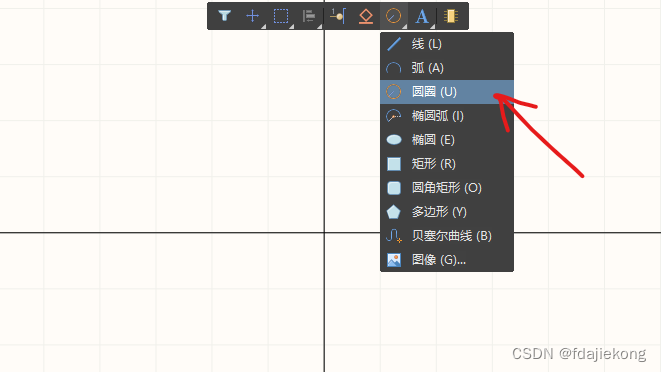

点击绘制圆圈命令,进入绘制圆圈的过程。

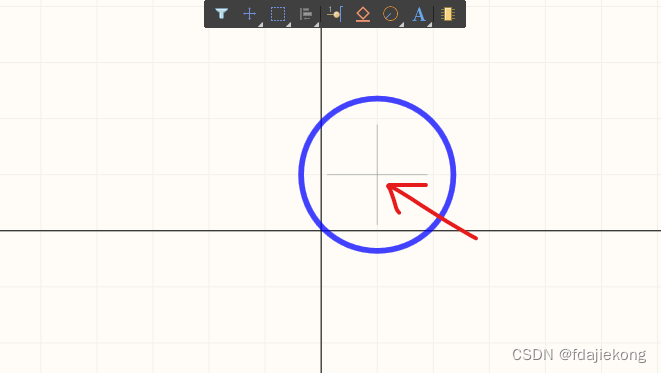

在图纸上选一点,作为圆圈的圆心。
此时,圆圈的形状会悬浮在图纸上,供你预览。

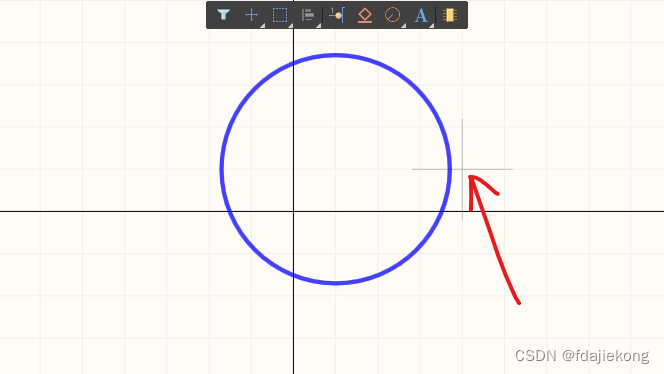

再在图纸上移动光标,调节圆圈的半径大小。
调节完半径之后,点击鼠标左键即可确定下来。

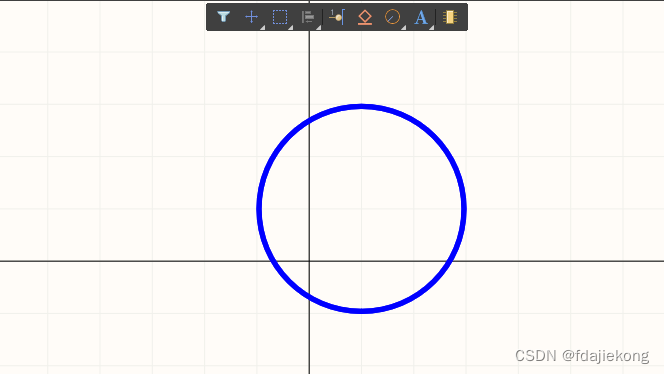

这样,一个圆圈就画好了。

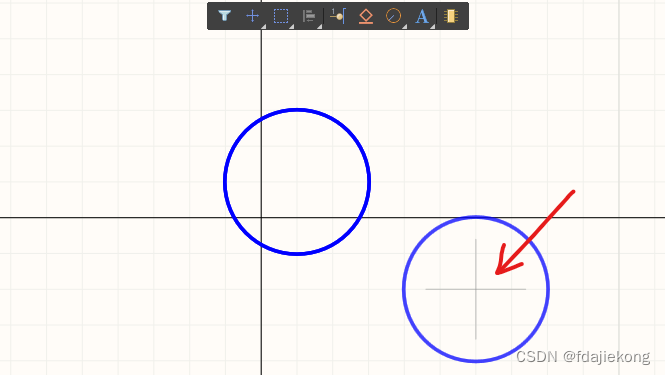

要注意,此时我们依旧处于绘制圆圈的过程中,你可以在图纸上选一个点作为下一个圆圈的圆心。
此时我们按ESC键或鼠标右键,就可以完全地退出绘制圆圈的过程了。
其他补充
当然,我们可以任意调节圆圈的线宽,颜色等几何属性;
这些内容后续再讲了。
