创建实心圆或比较宽的环。圆环由两条圆弧多线段组成，这两条多线段圆弧收尾相连形成圆环。多线段的宽度由内直径和外直径组成。当内直径为0时，则圆环填充为实心圆。
执行方式

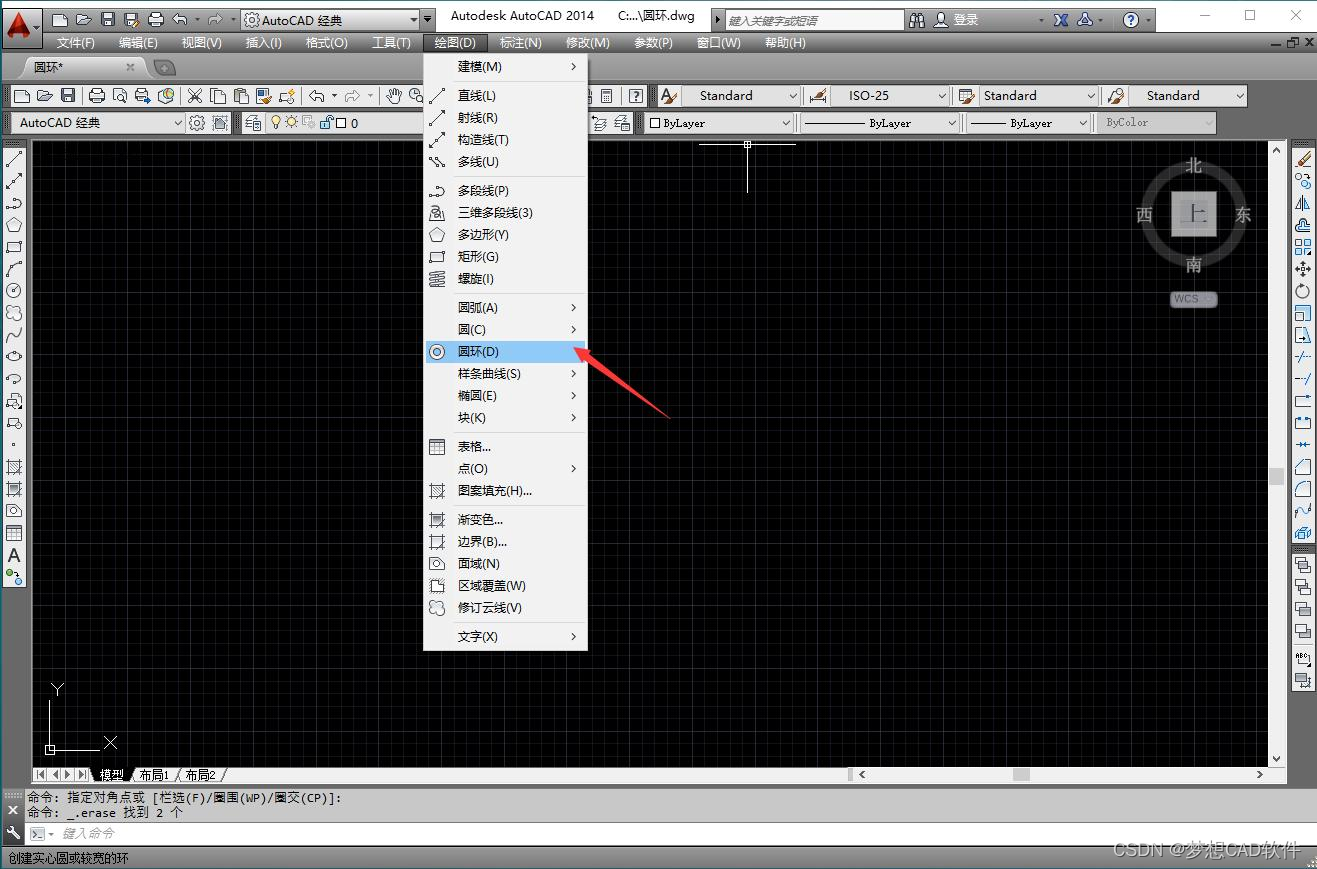

（1）单击菜单栏“绘图→圆环”。如图：
AUTOCAD——圆环
（2）在命令行中输入“DONUT”按enter键。如图：

操作步骤

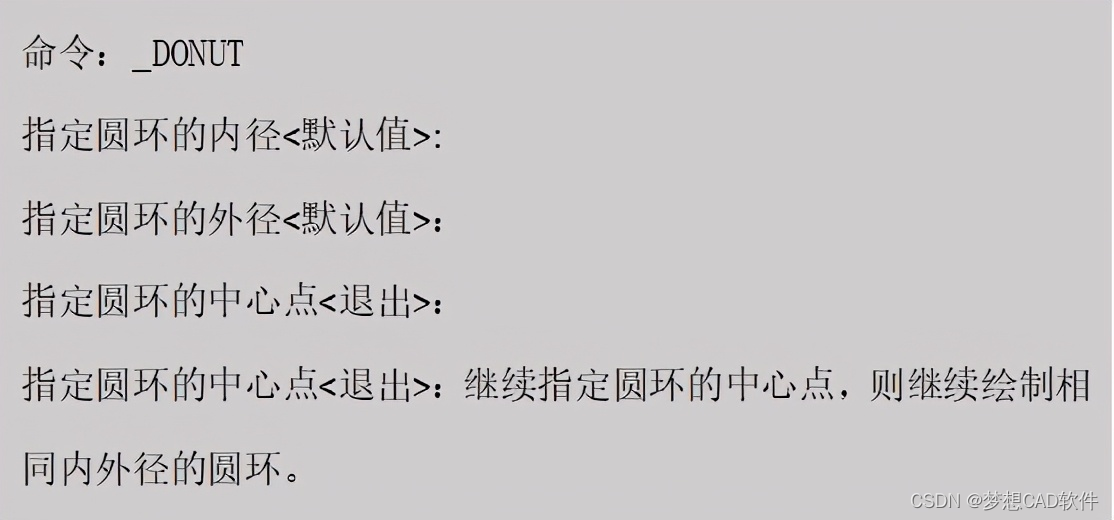

执行命令之后，命令行会显示以下信息：

选项说明
（1）若指定内径为0，则绘制出实心圆。

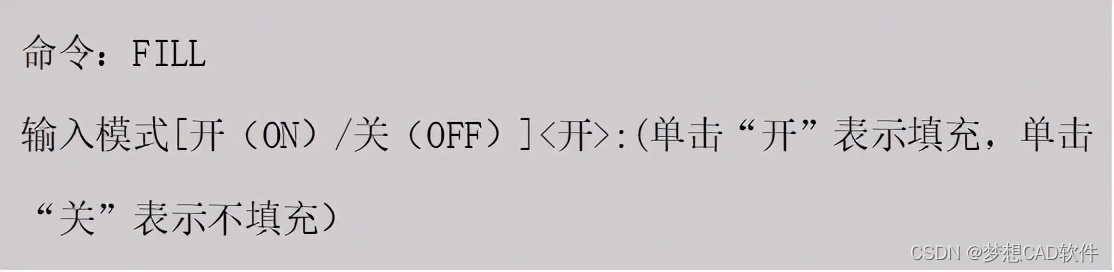

（2）使用命令FILL可以选择圆环是否填充。如下：

圆环3种绘制方式如下图

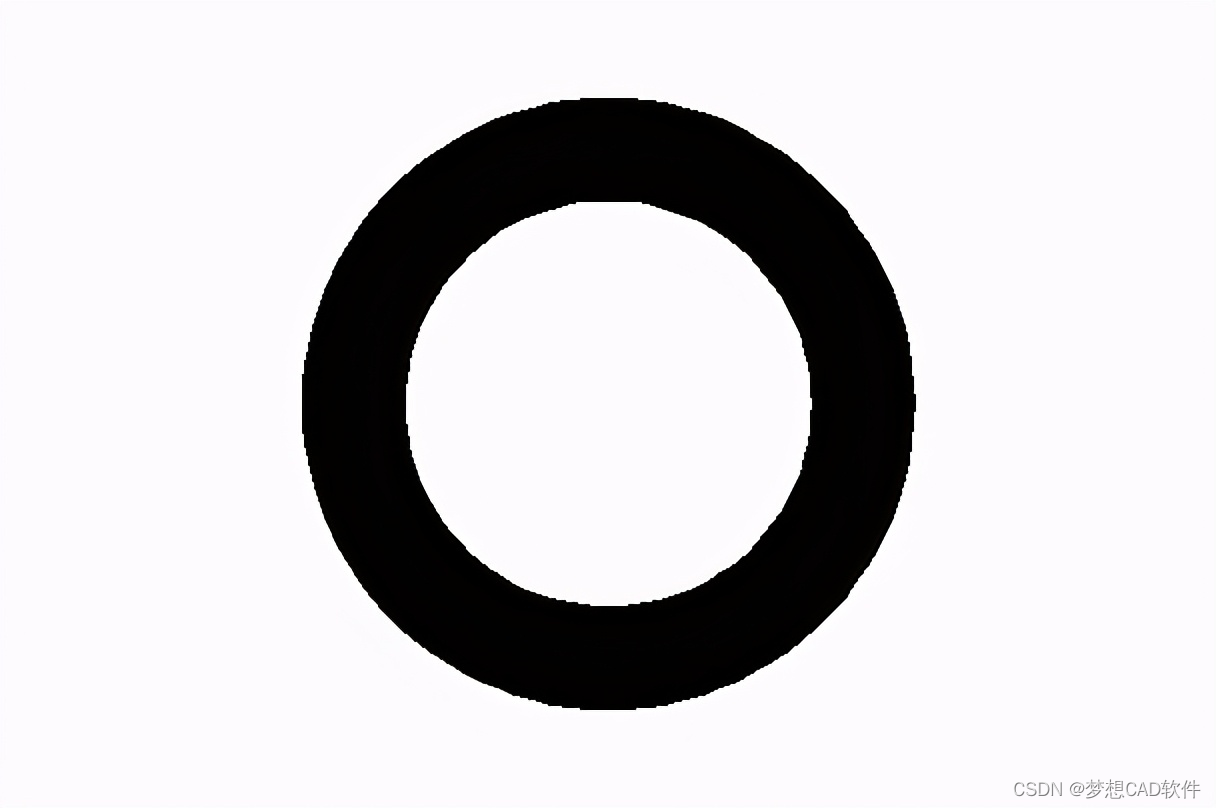

普通绘制：
AUTOCAD——圆环

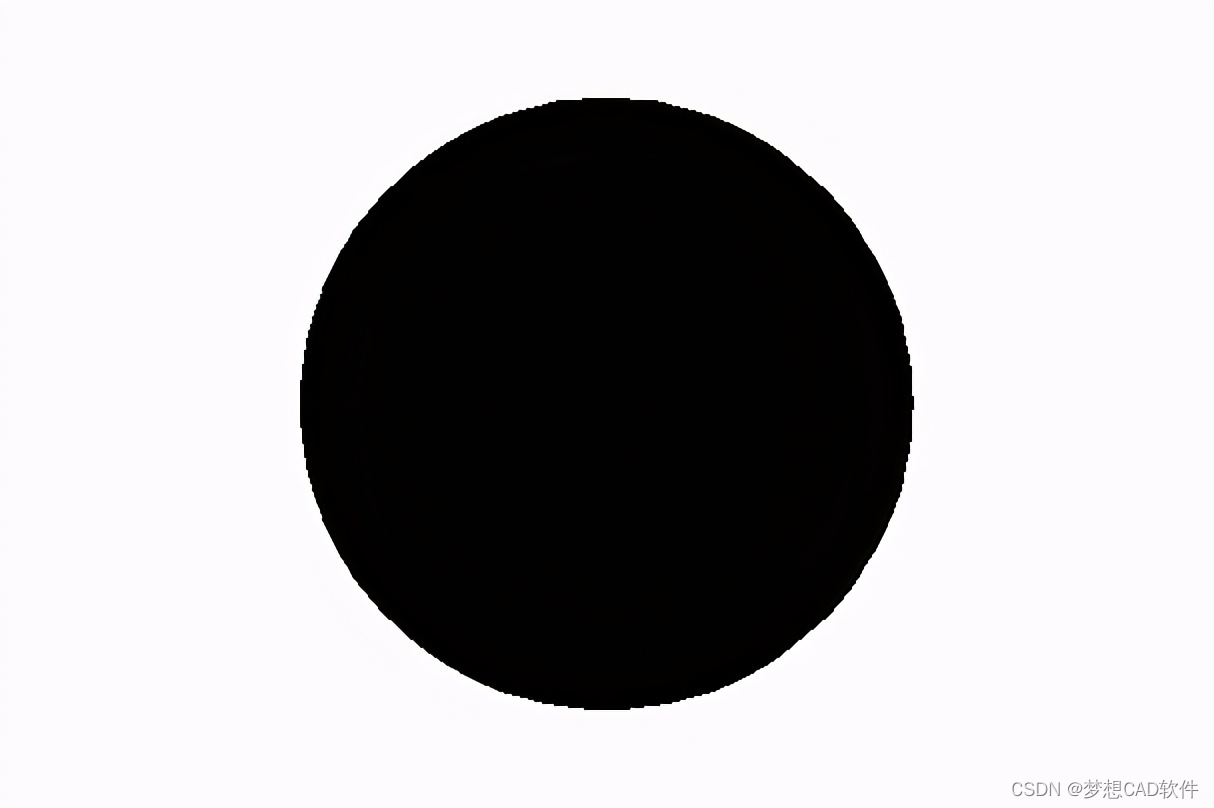

内径为0：

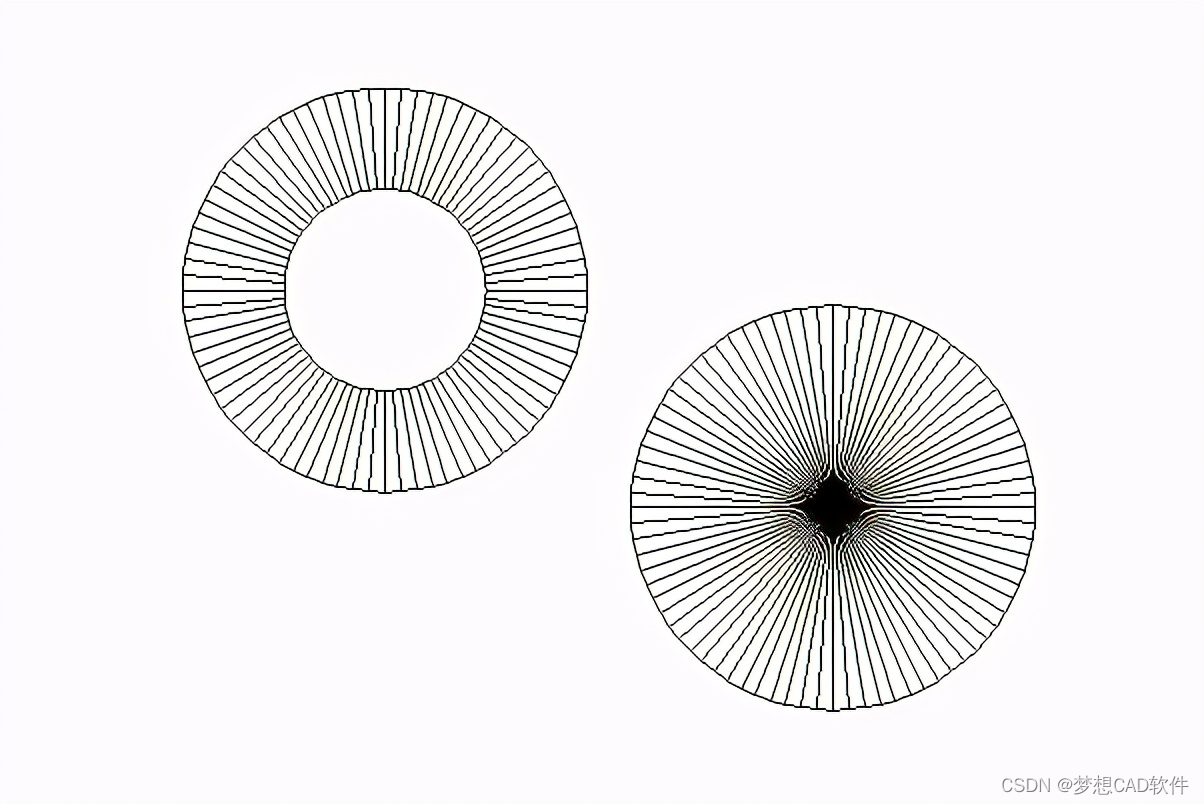

不填充：
