以在top层的角上创建圆形铺铜为例，

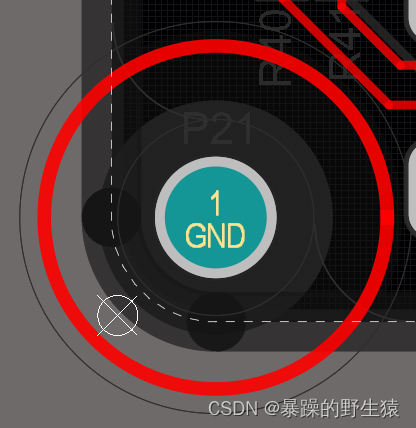

先放置一个圆形走线，快捷键PAU。

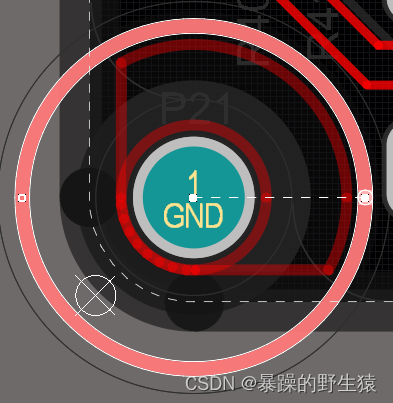

选中这个圆，然后工具->转换->从选中区域创建铺铜，快捷键TVG，效果如下，可以看到铺铜已经成功，只是铺铜的参数还没设置好而已。

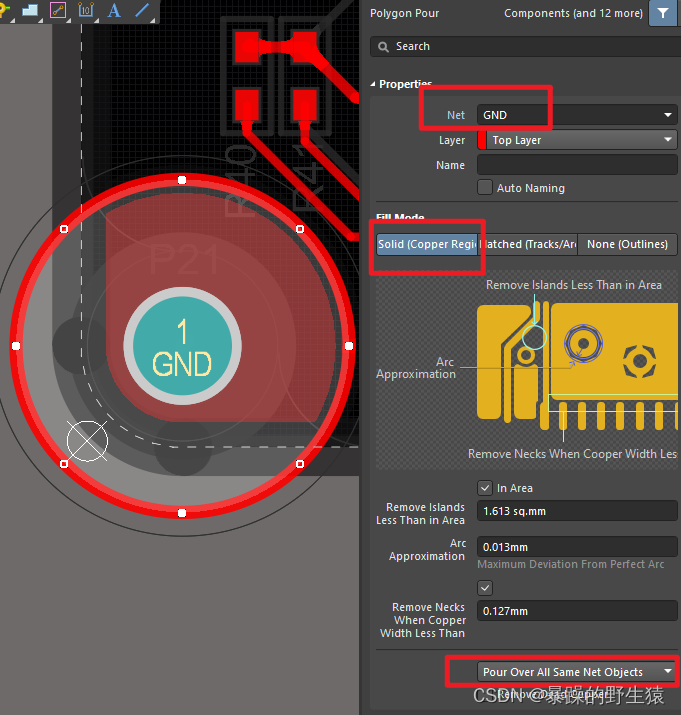

选中铺铜，然后设置铺铜参数，主要是设置网络名、铺铜类型为solid全铺。然后选中铺铜执行快捷键TGR重铺

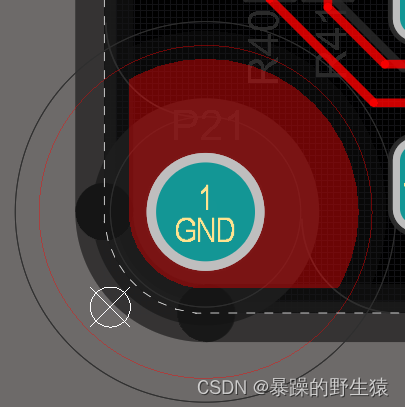

最后把外圆删掉就完了：
