第16课 各种面板的使用

面板系统简介

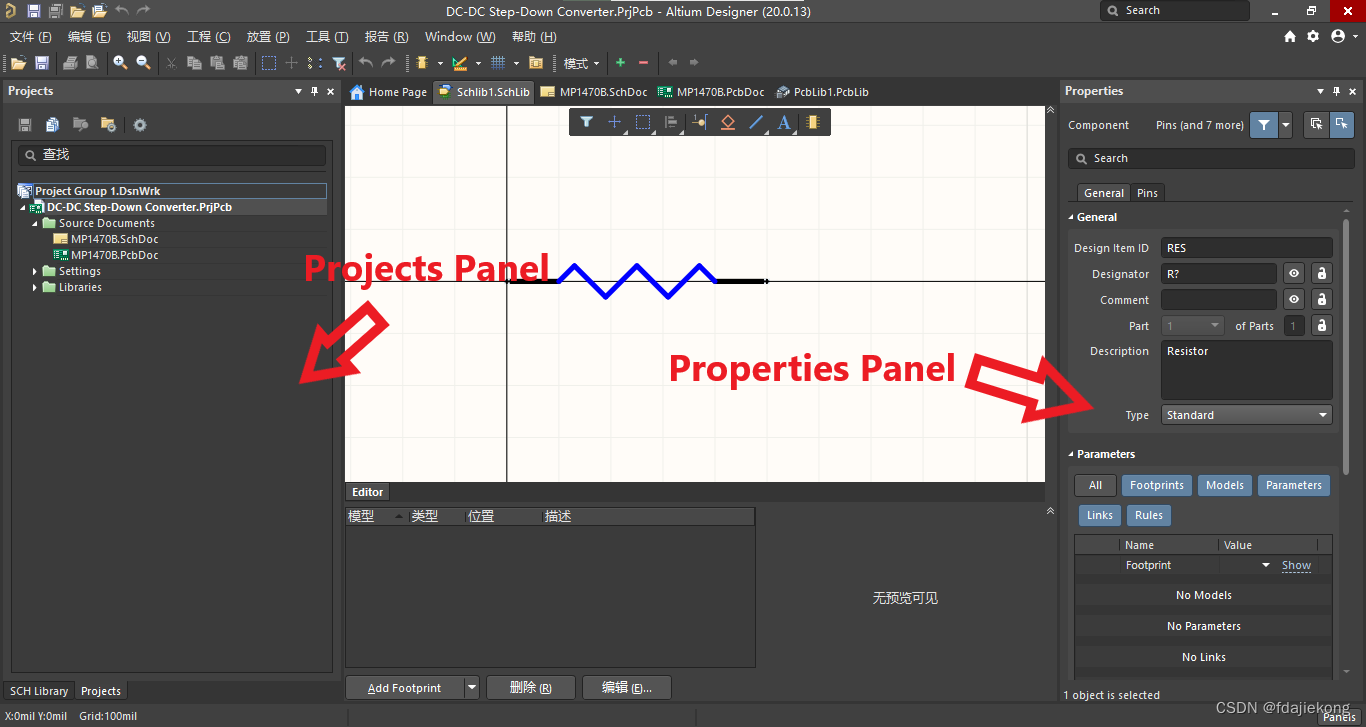

Altium Designer 20的一大特点，就是用各种不同功能的Panel（面板）来辅助你的设计。

各种Panel发挥着各自的功能。例如，Projects Panel用来管理项目中的各个文件，Components Panel用来在画图时调取元器件，SCH Library Panel用来对元器件符号库进行统一管理，等等等等。更为详细的功能，大家在设计的过程中都能慢慢体会到。

---

面板的开关在哪里？

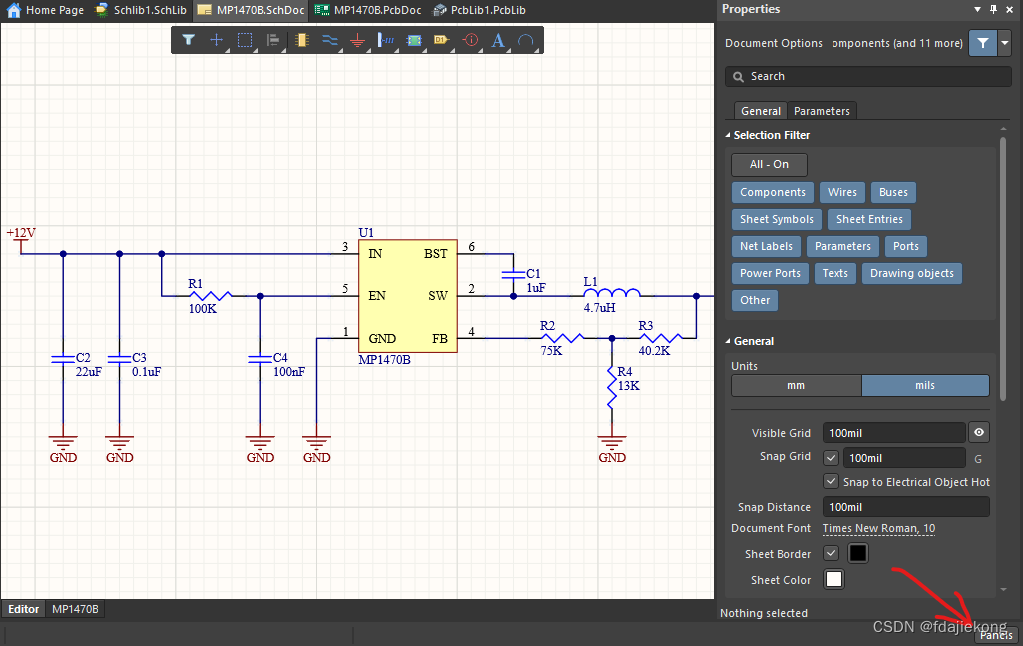

面板的开关位于屏幕的右下角。

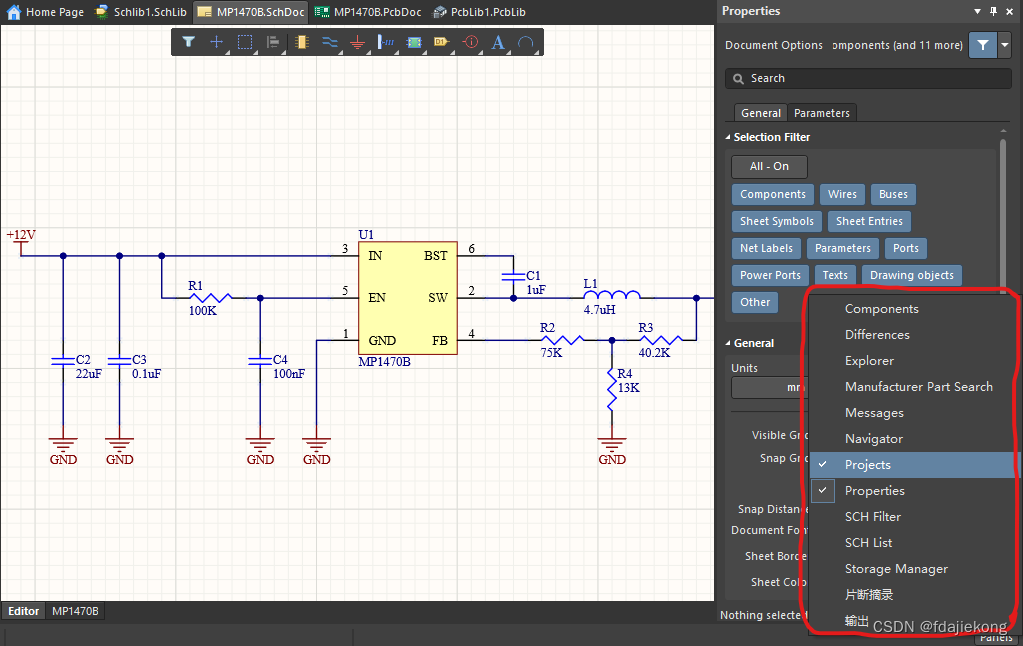

点击Panels按钮，可以呼出面板菜单，打开或关闭各类面板。

---

面板位置的调整

你可以根据自己的喜好，调整面板的位置。

用鼠标左键拖拽Panel窗口的顶部，就可以把它拖拽到你想要的位置。这一操作方式和在Windows系统下拖拽软件窗口一样。

当你将Panel窗口拖拽到屏幕的左右两侧时，Panel窗口会自动磁吸过去并调整至合适的大小，此时放开鼠标左键便可让Panel窗口固定在该位置。

一般而言，将Panel窗口放在屏幕的左右两侧是比较合适的布局。
