correlated double sampling (CDS)相关双采样

原理

correlated double sampling (CDS)相关双采样，主要用在图像传感器image sensor CMOS和CCD中。

处理流程如下：

1. 采集复位信号
2. 采集真正的信号
3. 真正的信号-复位信号=实际信号

背后的数学原理

1. R+N1(R:固定模式噪音和偏置电压, N1: 采样噪音)]
2. S+R+N2(S:信号, N2:采样噪音)
3. (S+R+N2)-(R+N1)=S-(N2-N1)

N2和N1相差很小。

这样就能消除固定模式噪声FPN(fixed pattern noise)和偏置电压(Offset Voltages)

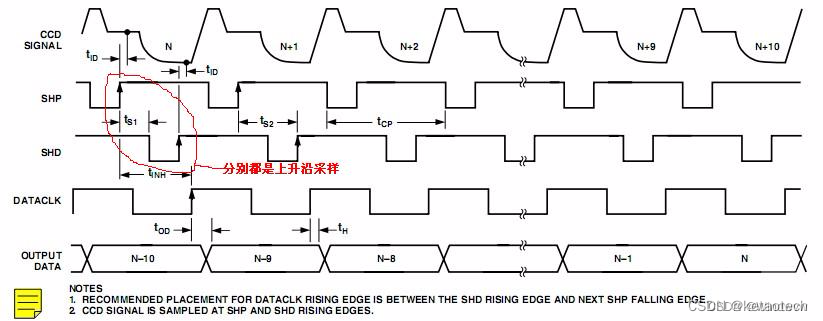

内部电路和时序

一列一个电路

使用时注意事项

1.内部电路非匹配

由于非匹配和非线性等问题，会导致产生列FPN，可以使用相似的方法消除

2.时序要求精确

晶振需要精确，因为复位采集和信号采集时间要求精确。
