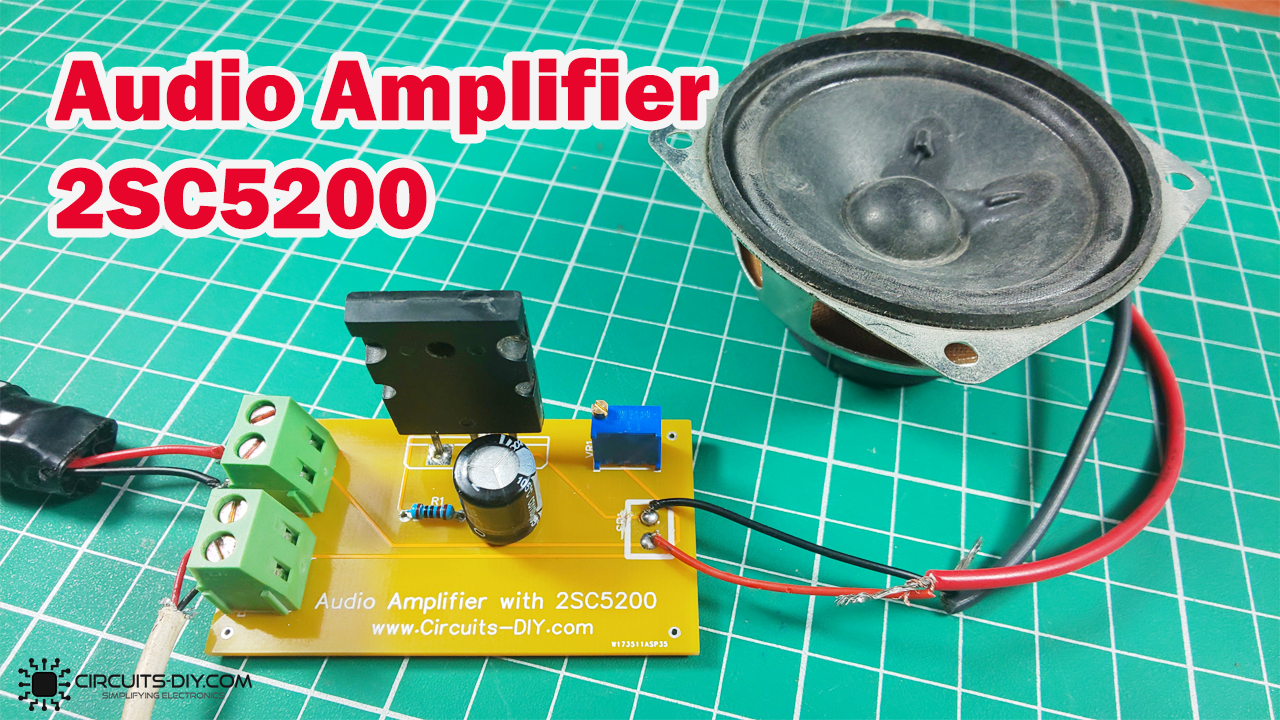

如何用2SC5200晶体管制作音频放大器

介绍

放大器是在输出端增加系统输入功率的电路。因此，音频放大器增强了输入信号的音频幅度。而且，通过该音频放大器电路的增益，您可以了解输出端的放大情况。如何用2SC5200晶体管制作音频放大器？我们将在以下教程中看到这一点。

设计人员将放大器分为前置放大器和功率放大器。功率放大器进一步分为许多其他类型。或者你可以说放大器设备通常有两个阶段，一个只放大电压增益而不放大电流增益的前置放大器，以及一个导致音频信号功率修改的功率放大器。而且，这篇文章是关于音频功率放大器的。

所需硬件

编号	成分	数量
1.	印刷电路板	1
2.	2SC5200 三极管	1
3.	电阻 (1K)	1
4.	电容器（100uf）	1
5.	电源（12V）	1
6.	2口输入端子	2
7.	扬声器	1
8.	电位器 (100k)	1

1

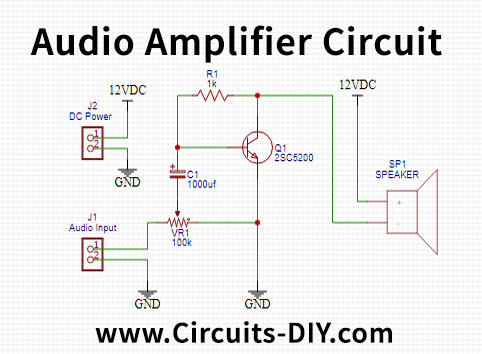

电路图

工作说明

在这个带有 2SC5200 晶体管的音频放大器中，当您为电路提供 12V 电源并提供输入音频时，电容器 C1 会阻止晶体管基极的直流分量。电位器控制输入电压。现在，交流信号在晶体管的基极产生并作为控制信号。晶体管的集电极驱动扬声器。因此扬声器产生放大的音频。

应用和用途和

• 在 Hi-Fi 设备中。
• 此外，在儿童玩具中。
• 在音频乐器中。
• 用于公共寻址系统。
