工业现场总线与PROFINET网络设计

一、前言## 标题
①工业网络是需要设计的，不同的网络结构、级联深度等对中间节点的负荷、通信延迟等均有影响；

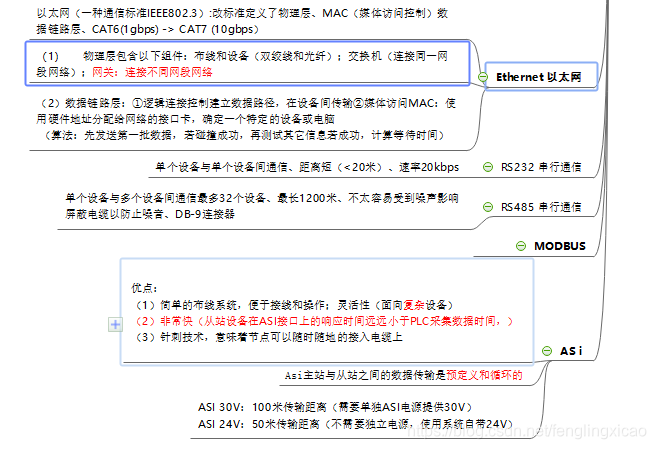

②本文总结如何分担通信负荷、如何计算实时通信负荷；以及介绍混合式总线架构（如Profinet、Profibus、Devicenet、MODBUS、ASI、RS232、RS485）等基础知识，便于以后设计
转载请先后台留言，大家一起支持原创！！！
二、内容## 标题
支持1ms扫描7个级联深度，2ms支持14个级联深度；

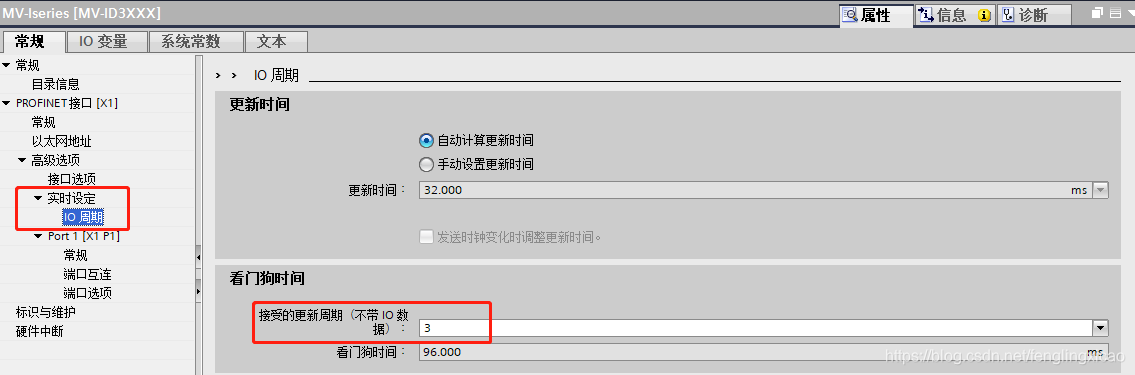

Profinet总线下PLC与第三方设备通信时，通信出现多次有规律的IO通信故障时且时间较短（1）检查网线接口连接是否紧密等物理条件（2）PLC通信参数上可尝试增大看门狗IO通信故障后的刷新周期减少通信故障、如下增大看门狗时间，计算方式（看门狗延迟时间96ms=单次更新时间32ms3次）*

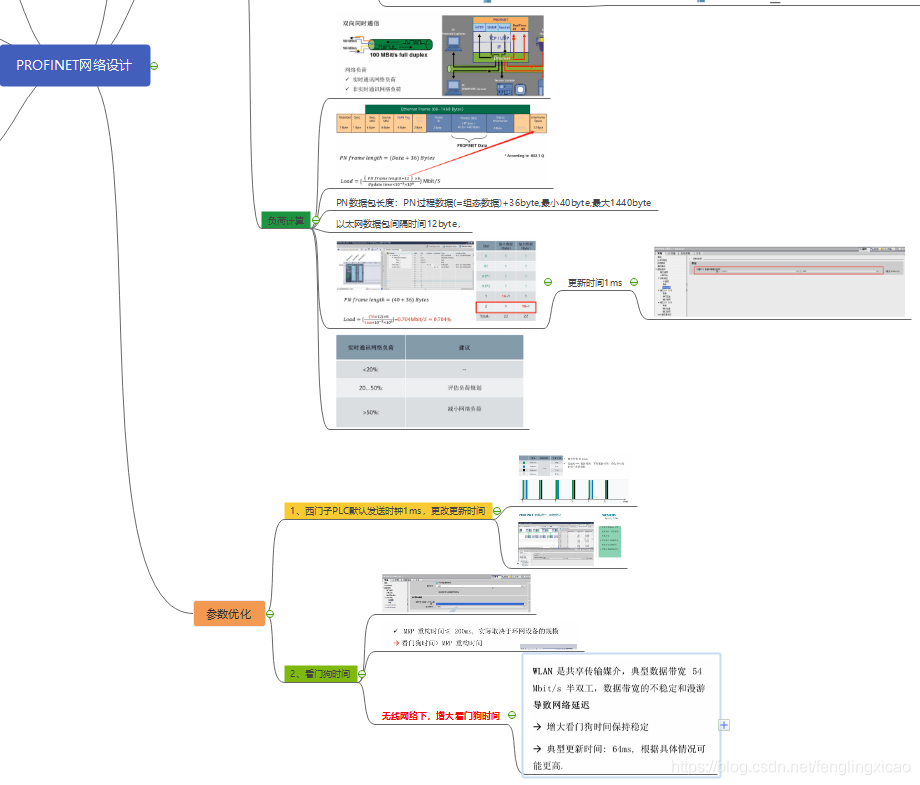

思维导图链接：
链接：https://pan.baidu.com/s/1Vt6DAM7GNLYESmfV2eULjw
提取码：8mu8
