标量场与向量场

标量场与向量场

flyfish

是一个函数,它把空间中的每一点关联到一个数值或一个数学对象(如向量、张量等)。在物理学中,场可以描述许多物理现象,例如温度分布、电场、磁场、压力场等。

标量场

标量场 是一个函数,它在空间中的每一点都分配一个标量值。
在二维或三维空间中的每个点(x, y, z)上,标量场会给出一个标量值,这个标量值可以是温度、压力、浓度等任何物理量。
可以用颜色图来可视化标量场,不同的颜色表示不同的标量值。

向量场

向量场 是一个函数,它在空间中的每一点都分配一个向量。
在二维或三维空间中的每个点(x, y, z)上,向量场会给出一个向量,这个向量可以表示速度、电场、磁场等任何有大小和方向的量。
可以用箭头图来可视化向量场,每个箭头表示一个向量,箭头的方向表示向量的方向,箭头的长度表示向量的大小。

可视化

标量场

假设有一个标量场 T ( x , y ) T(x, y) T(x,y),它表示一个二维平面上的温度分布: T ( x , y ) = x 2 + y 2 T(x, y) = x^2 + y^2 T(x,y)=x2+y2在这个标量场中,每个点 ( x , y ) (x, y) (x,y) 都有一个对应的温度值 T T T

向量场

假设有一个向量场 F ( x , y ) \mathbf{F}(x, y) F(x,y),它表示二维平面上的速度场: F ( x , y ) = ( 2 x , 2 y ) \mathbf{F}(x, y) = \left( 2x, 2y \right) F(x,y)=(2x,2y)在这个向量场中,每个点 ( x , y ) (x, y) (x,y) 都有一个对应的向量 F \mathbf{F} F

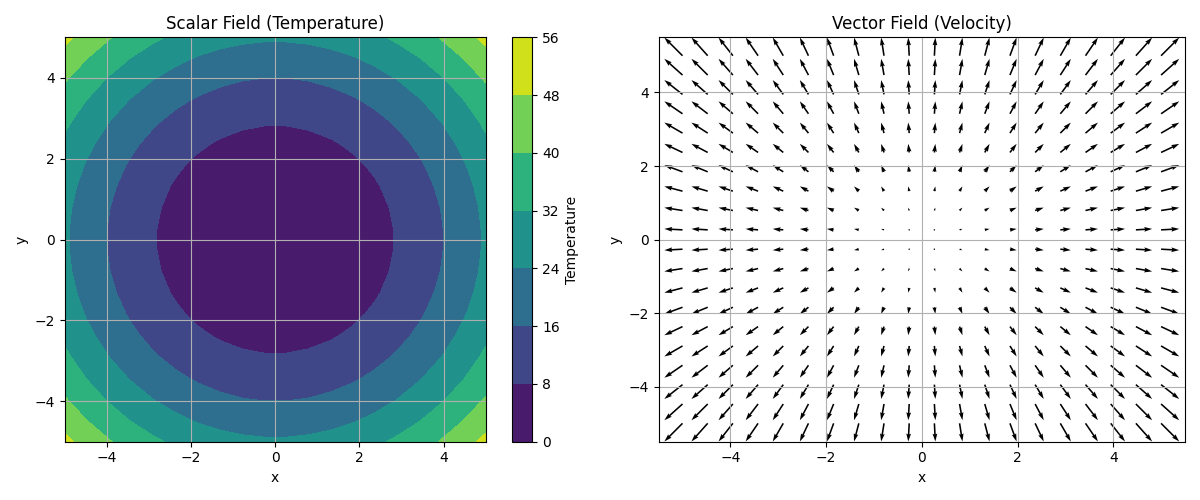

在这里插入图片描述

左边的图是标量场的可视化,不同的颜色表示不同的温度值。
右边的图是向量场的可视化,每个箭头表示速度向量,箭头的方向表示速度的方向,箭头的长度表示速度的大小。

Python 源码
import numpy as np
import matplotlib.pyplot as plt

# 定义网格
x = np.linspace(-5, 5, 20)
y = np.linspace(-5, 5, 20)
X, Y = np.meshgrid(x, y)

# 标量场 T(x, y)
T = X**2 + Y**2

# 向量场 F(x, y)
F_x = 2 * X
F_y = 2 * Y

# 绘制标量场
plt.figure(figsize=(12, 5))

plt.subplot(1, 2, 1)
plt.contourf(X, Y, T, cmap='viridis')
plt.colorbar(label='Temperature')
plt.title('Scalar Field (Temperature)')
plt.xlabel('x')
plt.ylabel('y')
plt.grid()

# 绘制向量场
plt.subplot(1, 2, 2)
plt.quiver(X, Y, F_x, F_y)
plt.title('Vector Field (Velocity)')
plt.xlabel('x')
plt.ylabel('y')
plt.grid()

plt.tight_layout()
plt.show()

在讨论二维波动方程时,“标量形式” 指的是波动方程描述的是一个标量场的变化。例如,在二维空间中的波动方程:
∂ 2 u ∂ t 2 = c 2 ( ∂ 2 u ∂ x 2 + ∂ 2 u ∂ y 2 ) \frac{\partial^2 u}{\partial t^2} = c^2 \left( \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 u}{\partial y^2} \right) t22u=c2(x22u+y22u)这个方程中的 u ( x , y , t ) u(x, y, t) u(x,y,t) 是一个标量函数,它表示某个标量物理量(例如压力、温度、位移等)在时间 t t t 和空间 ( x , y ) (x, y) (x,y) 上的变化。标量形式 具体是指方程中的变量 u u u 是一个标量,而不是一个向量或矩阵。标量是单一的数值,而向量是具有方向和大小的量。不是标量的波动方程 则会涉及向量场或张量场。例如,描述电磁波的麦克斯韦方程组就是一个向量场的波动方程,而描述弹性波在固体中的传播的方程则是张量场的波动方程。

具体例子对比:

标量波动方程 (如二维波动方程):
∂ 2 u ∂ t 2 = c 2 ( ∂ 2 u ∂ x 2 + ∂ 2 u ∂ y 2 ) \frac{\partial^2 u}{\partial t^2} = c^2 \left( \frac{\partial^2 u}{\partial x^2} + \frac{\partial^2 u}{\partial y^2} \right) t22u=c2(x22u+y22u)这里, u ( x , y , t ) u(x, y, t) u(x,y,t) 是标量函数,表示在 ( x , y ) (x, y) (x,y) 点处随时间 t t t 变化的标量量值。

向量波动方程 (如电磁波方程):
∇ × E = − ∂ B ∂ t \nabla \times \mathbf{E} = - \frac{\partial \mathbf{B}}{\partial t} ×E=tB
∇ × B = μ 0 ϵ 0 ∂ E ∂ t \nabla \times \mathbf{B} = \mu_0 \epsilon_0 \frac{\partial \mathbf{E}}{\partial t} ×B=μ0ϵ0tE这里, E \mathbf{E} E B \mathbf{B} B 是向量函数,分别表示电场和磁场,它们在空间中的每一点都有方向和大小。张量波动方程 (如弹性波方程):
ρ ∂ 2 u i ∂ t 2 = ∑ j ∂ σ i j ∂ x j + f i \rho \frac{\partial^2 u_i}{\partial t^2} = \sum_j \frac{\partial \sigma_{ij}}{\partial x_j} + f_i ρt22ui=jxjσij+fi这里, u i u_i ui 是位移向量的分量, σ i j \sigma_{ij} σij 是应力张量,表示固体材料在每一点的应力状态。
