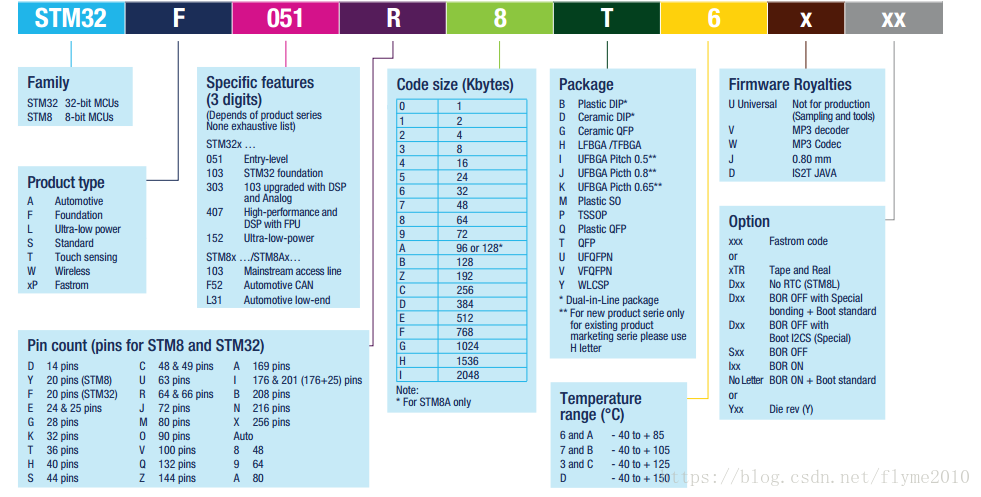

STM32的命名规范

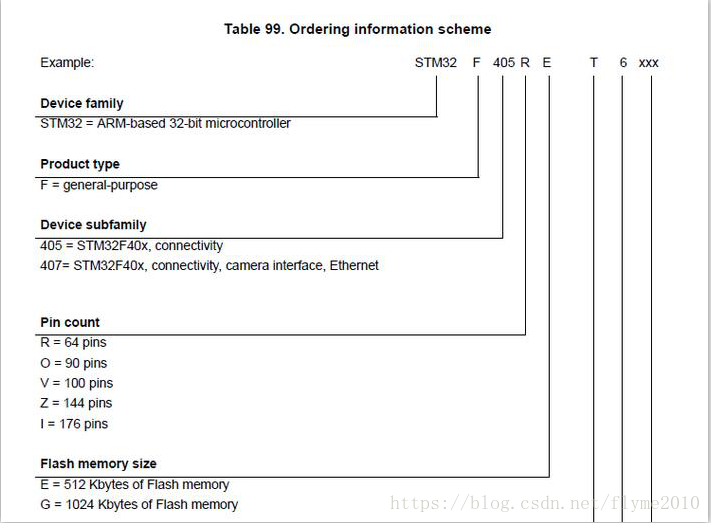

STM32F407VET6

STM32F407代表的是芯片的型号后面的字符表示芯片的信息

V这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚，I代表176脚。

E这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash，G代表1M字节Flash。

T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。

6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。

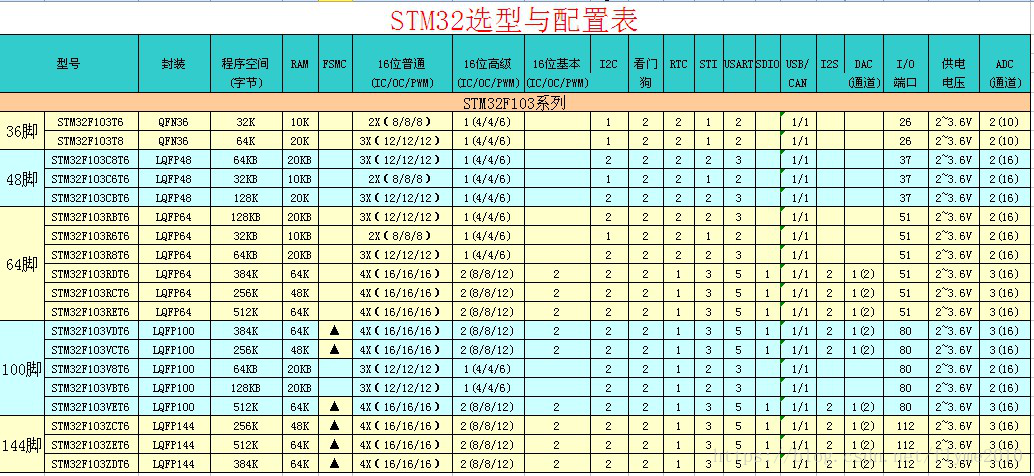

Stm32f103选型配置表
