碳化硅切割新势力：激光技术大揭秘

碳化硅：半导体材料的新星

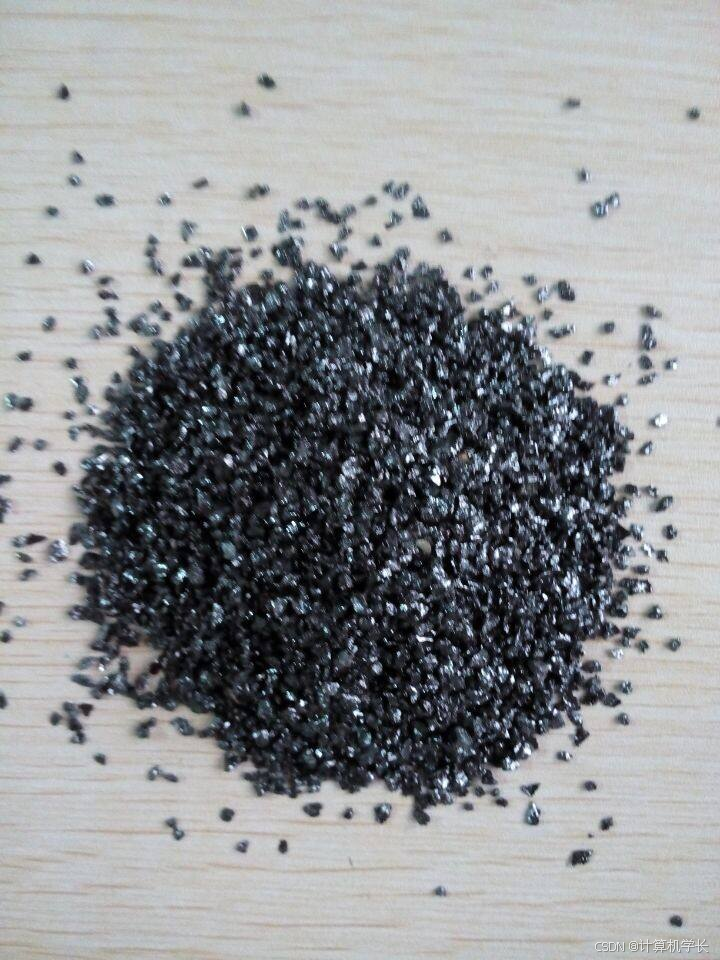

在半导体材料的璀璨星空中，碳化硅（SiC）宛如一颗冉冉升起的新星，正逐渐成为推动现代科技进步的关键力量。与传统的硅材料相比，碳化硅具有诸多卓越的性能，使其在众多领域展现出巨大的应用潜力。

碳化硅的独特性能首先体现在其宽带隙特性上。宽禁带宽度赋予了碳化硅器件更高的工作电压和频率，使其能够在高温、高压和高频等极端条件下稳定运行。这一特性使得碳化硅在电力电子领域具有不可替代的优势，能够显著提高电力转换效率，降低能源损耗。例如，在新能源汽车的逆变器中，使用碳化硅功率器件可以大幅提高电能转换效率，从而增加车辆的续航里程 ；在智能电网的高压输电系统中，碳化硅器件能够有效提升输电效率，减少电力传输过程中的能量损失。

高击穿电场强度也是碳化硅的重要特性之一。这使得碳化硅器件能够承受更高的电压，减少了器件的串联数量，降低了系统的复杂性和成本。在轨道交通的电力系统中，碳化硅器件的高耐压特性使其能够满足高压、大电流的工作要求，为列车的稳定运行提供了可靠保障。

此外，碳化硅还具有高热导率，这意味着它能够更有效地传导热量，提高器件的散热性能。在高功率电子设备中，散热问题一直是制约其性能和可靠性的关键因素。碳化硅的高热导率特性能够快速将热量散发出去，确保设备在高温环境下也能稳定工作，延长了设备的使用寿命。在 5G 通信基站的射频功率放大器中，碳化硅材料的应用可以有效解决散热难题，提高信号的传输质量和稳定性。

凭借这些优异的性能，碳化硅在新能源汽车、5G 通信、光伏发电、轨道交通等领域得到了广泛应用。在新能源汽车领域，碳化硅功率器件被大量应用于电机驱动、车载充电器和电池管理系统等关键部件，能够显著提升汽车的动力性能和能源利用效率。特斯拉 Model 3 车型率先采用碳化硅功率模块，实现了续航里程的提升和充电速度的加快，引领了行业的发展趋势 。在 5G 通信领域，碳化硅射频器件能够满足 5G 通信对高频、高速和高功率的要求，成为 5G 基站功率放大器的主流技术路线，推动了 5G 通信技术的快速普及 。在光伏发电领域，碳化硅逆变器的应用可以提高太阳能发电系统的转换效率，降低成本，促进太阳能的大规模应用 。

传统切割的困境

尽管碳化硅在性能上具有诸多优势，然而在对其进行切割加工时，传统的切割方法却面临着重重困境。目前，传统的碳化硅切割方法主要包括砂浆线切割和金刚石线锯切割 ，但这些方法在面对碳化硅这种高硬度、高脆性的材料时，暴露出了一系列难以克服的问题。

砂浆线切割是一种较为传统的切割工艺，其原理是通过金属丝的往复运动，将砂浆中的磨料带入切割区域，对碳化硅材料进行磨削切割。这种切割方式存在着效率低下的问题，切割速度极为缓慢，完成一次切割往往需要耗费大量的时间。这不仅降低了生产效率，还增加了生产成本。砂浆线切割的材料损耗率也相当高，在切割过程中，大量的碳化硅材料会被磨料磨削掉，形成锯口损失，材料损耗率可达 40% - 50% ，这对于成本高昂的碳化硅材料来说，无疑是一种巨大的浪费。而且，切割过程中会产生大量的砂浆废弃物，这些废弃物不仅难以处理，还会对环境造成严重污染。

金刚石线锯切割是在砂浆线切割的基础上发展而来的一种切割技术，它采用了表面镀有金刚石颗粒的金属线作为切割工具。相较于砂浆线切割，金刚石线锯切割在一定程度上提高了切割效率和切割精度。但它依然存在一些难以解决的问题。碳化硅晶锭的长度通常较短，使用多线切割技术时，需要先将多个晶锭进行拼接，这一过程不仅增加了操作的复杂性，还降低了加工效率 。在切割过程中，切割线会将部分碳化硅材料削磨成碎屑，从而产生锯口损失，并且高速运动的切割线会在材料表面形成粗糙切痕，导致材料损耗率依然较高，可达 50% 左右 。金刚石线在切割时磨损严重，这不仅影响了切割线的使用寿命，还会对晶片的翘曲度产生影响，进而降低了产品的质量。金刚石线的单位成本高于砂浆线，频繁更换易磨损的金刚石线会进一步增加加工成本 。

传统切割方法在切割碳化硅时，不仅效率低下、材料损失严重，还会导致切口粗糙，增加了后续加工的难度和成本。这些问题严重制约了碳化硅材料的大规模应用和产业化发展。因此，开发一种高效、低损耗、高精度的新型切割技术，成为了碳化硅产业发展的迫切需求。

激光切割的原理与技术

激光切割的基本原理

在科技飞速发展的时代，激光切割技术作为一种先进的加工手段，正逐渐在碳化硅加工领域崭露头角。激光切割碳化硅的过程，宛如一场微观世界里的精密舞蹈，每一个步骤都蕴含着科学的奥秘。

首先，激光切割设备中的激光器就如同一个强大的能量源泉，它能够产生高能量密度的激光束。这些激光束就像是一道道无形的利刃，蕴含着巨大的能量。常见的激光器类型丰富多样，比如二氧化碳激光器，它能输出波长较长的激光，在一些特定的切割场景中发挥着重要作用；而光纤激光器则凭借其高效、稳定的特性，成为了激光切割领域的热门选择，在碳化硅切割中也展现出了卓越的性能。

产生后的激光束，会通过一系列精心设计的光学系统。这个光学系统就像是一个精密的导航仪，它的任务是将激光束精准地聚焦到碳化硅材料的表面。在聚焦的过程中，激光束的能量被高度集中，其能量密度大幅提升，就如同将一束分散的光线汇聚成一个炽热的光点，足以穿透碳化硅坚硬的表面。

当聚焦后的高能激光束照射到碳化硅材料上时，奇妙的事情发生了。碳化硅对激光具有较高的吸收率，它会迅速吸收激光的能量，就像一块海绵吸收水分一样。随着能量的不断吸收，碳化硅材料的局部温度急剧升高，这种升温速度极快，几乎是在瞬间完成。在极短的时间内，局部温度就能够达到碳化硅的蒸发或气化温度。此时，碳化硅材料会发生瞬时蒸发或气化现象，原本固态的碳化硅瞬间转化为气态，从而实现了对碳化硅的精准切割。这种切割方式就像是在微观层面上进行的一场精细雕刻，能够在碳化硅材料上切割出各种复杂的形状和高精度的尺寸。

不同激光切割技术详解

在碳化硅的激光切割领域，多种先进的激光切割技术各显神通，它们以独特的原理和优势，为碳化硅的加工带来了新的突破。

水导激光切割技术是一种将激光与水射流巧妙结合的创新技术。其原理充满了科技感，激光在通过一个压力调制的水腔时，会被精准地聚焦在一个喷嘴上。从喷嘴中喷出的低压水柱，由于水与空气的折射率存在差异，在水与空气的界面处形成了一种神奇的光波导。这就好比为激光打造了一条专属的高速公路，使得激光能够沿着水流的方向传播，进而通过高压水射流引导激光对加工材料表面进行切割。这种技术具有诸多显著优势，在切割质量方面表现卓越。水流就像是一位贴心的守护者，它不仅能迅速冷却切割区域，有效降低材料的热变形和热损伤程度，还能及时带走加工过程中产生的碎屑，保持切割区域的清洁，为高质量的切割提供了保障。与传统的线锯切割相比，水导激光切割的速度明显更快，大大提高了生产效率。然而，水导激光技术也存在一定的局限性，其中一个关键问题就是激光波长的选择受限。由于水对不同波长的激光吸收程度不同，目前水导激光主要采用 1064nm、532nm 和 355nm 这三种波长，这在一定程度上限制了其在某些特定场景下的应用。瑞士的 Synova 公司在水导激光技术领域处于国际领先地位，他们不断投入研发，推动着水导激光技术的发展和应用。而在国内，英诺激光、晟光硅研等企业也在积极布局，加大研发力度，努力缩小与国际先进水平的差距，为水导激光技术在国内的应用和推广贡献力量。

隐形切割技术则是从另一个角度实现对碳化硅的精准加工。它的原理是将激光透过碳化硅的表面，聚焦到晶片内部的所需深度，在这个深度处形成改性层，从而实现对晶圆的剥离。这种技术的最大优势在于晶圆表面没有切口，这使得它能够实现较高的加工精度，就像是在材料内部进行一场隐秘而精确的手术。在工业生产中，带有纳秒脉冲激光器的隐形切割工艺已经被用于分离硅晶圆。然而，当将这种工艺应用于碳化硅加工时，却出现了一些问题。由于纳秒脉冲激光的脉冲持续时间远长于碳化硅中电子和声子之间的耦合时间（通常是皮秒量级），会产生明显的热效应。这种热效应会带来一系列不良影响，比如导致分离容易偏离所需方向，影响加工精度；还会在材料内部产生较大的残余应力，使晶圆容易出现断裂和不良的解理情况。为了克服这些问题，在加工碳化硅时，通常会采用超短脉冲激光的隐形切割工艺。超短脉冲激光的脉冲持续时间极短，通常在飞秒级别，这意味着激光的作用时间非常短暂。这种短暂的作用时间使得热效应大大降低，从而可以实现更精确的分离，减少残余应力，提高加工质量。日本 DISCO 公司研发的 KABRA 技术，就是隐形切割技术的一个典型代表。KABRA 技术通过 “无定形黑色重复吸收” 的独特过程，将碳化硅分解成无定形硅和无定形碳，并在材料内部形成一层黑色无定形层。这层黑色无定形层就像是一个特殊的标记，成为晶圆分离的基点，能够吸收更多的光，从而使晶圆的分离变得更加容易。以加工直径 6 英寸、厚度 20mm 的碳化硅晶锭为例，KABRA 技术将碳化硅晶圆的生产率提高了四倍，为碳化硅的加工带来了更高的效率和更低的成本。

冷切割技术则是一种全新的切割思路，它的原理分为两个巧妙的环节。首先，用激光照射晶锭，在这个过程中，碳化硅材料内部会形成剥落层，由于材料内部体积膨胀，会产生拉伸应力，进而形成一层非常窄的微裂纹。这些微裂纹就像是预先埋下的 “伏笔”，为后续的切割做好了准备。然后，通过聚合物冷却步骤，将这些微裂纹处理为一个主裂纹，最终实现将晶圆与剩余的晶锭分开。这种冷切割技术具有诸多优势，其中最突出的就是材料损失极低，每片晶圆损失低至 80μm，相较于传统切割方法，使材料损失减少了 90%。材料损失的降低直接带来了成本的降低，最终器件总生产成本可降低多达 30%。2019 年第三方对该技术进行评估，测量分割后的晶圆表面粗糙度 Ra 小于 3µm，最佳结果小于 2µm，这表明冷切割技术能够获得非常光滑的切割表面，大大减少了后续加工的工作量和成本。被英飞凌收购的 Siltectra 公司在冷切割技术领域取得了显著的成果，他们的技术为碳化硅等材料的切割提供了一种高效、低成本的解决方案。

改质切割技术是国内大族激光研发的一项创新技术，为碳化硅切割难题提供了有效的解决方案。该技术的原理是使用精密激光束在晶圆内部扫描，通过精确控制激光的参数和路径，在晶圆内部形成改质层。这个改质层就像是在材料内部构建了一条 “引导线”，使晶圆可以通过外加应力沿激光扫描路径拓展，从而完成精确分离。碳化硅改质切割一般分为两个关键步骤，首先是激光扫描，这一步的目的是形成改质层。在激光扫描过程中，激光在指定位置精确地诱导材料内部的微裂纹，这些微裂纹均匀分布在材料中。当材料受到热应力、机械应力等应力场作用时，微裂纹周围会产生集中效应。接下来是以三点折弯为主要原理的机械劈裂步骤，当机械劈裂施加折弯应力时，由于改质层的存在，应力会被诱导到指定位置，从而产生裂纹的扩展，最终完成晶粒的精确分离。大族半导体在改质切割技术的研发过程中，针对碳化硅器件制造工艺中遇到的实际问题进行了深入研究和创新。例如，目前碳化硅器件制造工艺中一般会使用晶圆面法向量相对晶体 < 0001 > 方向呈 4 度偏轴的衬底，这种偏轴设计在 MOCVD 过程中能够通过台阶流获得低缺陷高品质的同质外延，但对于晶圆切割来说却带来了挑战。偏轴使得在其中一个方向上的解理面与分离面有了 4 度的夹角，这个角度不仅容易导致改质切割在裂纹扩展过程中的 “斜裂”，也一定程度提高了机械劈裂时材料发生断裂的临界折弯应力，从而增加崩边风险。大族半导体改质切割研发实验室通过对激光参数和光学整形进行大量测试，对激光诱导缺陷的几何形状进行优化，最终得出了断裂力学上最优的改质切割和劈裂方案。在此方案基础上，他们自主研发出 SiC 晶圆激光改质切割设备及裂片设备，可实现宏观上无斜裂的同时将劈裂崩边率降到最低。此外，由于 MOSFET 和 SBD 等的器件原理，碳化硅衬底背面常需要进行不同程度的金属化以达到背面欧姆接触导电的目的。而传统改质切割在切割带背金碳化硅晶圆时，仅仅通过切割段的工艺调节并没有办法完全排除背金粘连、撕扯等良率风险。为了解决这一行业痛点，大族半导体在行业内率先研发出了针对背金问题的全自动 SiC 晶圆激光切割整套解决方案。该方案在改质切割前加入一道激光划线工序，即用大族半导体激光划线机完全去除改质切割断裂轨迹上的背面金属，从根本上杜绝了有可能的背金粘连和撕扯问题，大大提高了产品的良率和生产效率。

激光切割的优势与应用

优势显著

激光切割技术在碳化硅加工领域展现出了诸多令人瞩目的优势，这些优势使其成为解决传统切割困境的理想选择。

在精准度方面，激光切割堪称卓越。其切割精度极高，能够实现微米级甚至更高精度的切割。这是因为激光束可以被聚焦到极小的光斑尺寸，使得切割过程能够精确地按照预设的路径进行，无论是复杂的图形还是微小的尺寸要求，都能精准达成。在制造高精度的碳化硅电子器件时，激光切割能够确保器件的尺寸精度和形状精度，满足电子器件对微小化、精细化的严苛要求，为制造高性能的芯片等电子元件提供了坚实的保障。

切割效率是激光切割的又一突出优势。相较于传统的切割方法，激光切割的速度极快。它能够在短时间内完成大量的切割任务，大大提高了生产效率。传统的砂浆线切割和金刚石线锯切割往往需要花费数小时甚至更长时间来完成一次切割，而激光切割则可以在几分钟甚至更短的时间内完成相同的任务。这使得企业在生产过程中能够大幅缩短加工周期，提高产品的产出速度，从而在市场竞争中占据更有利的地位。

材料损耗低也是激光切割的一大亮点。在传统的切割方式中，由于切割工具与材料的直接接触，会导致大量的材料被磨削掉，形成锯口损失，材料损耗率较高。而激光切割采用非接触式的切割方式，避免了切割工具与材料的直接摩擦和磨损，从而大大减少了材料的损耗。激光切割过程中产生的切缝非常窄，进一步降低了材料的损失。这不仅节约了成本高昂的碳化硅材料，还减少了废弃物的产生，符合环保理念。

激光切割还能有效提升产品的良率。由于其高精度和低热影响区域的特点，能够减少切割过程中对材料的损伤，避免出现裂纹、变形等缺陷，从而提高了产品的质量和成品率。在生产碳化硅晶圆时，激光切割可以确保晶圆的表面质量和内部结构的完整性，减少因切割不良导致的废品率，为企业带来更高的经济效益。

应用领域广泛

凭借其独特的优势，激光切割技术在众多领域得到了广泛的应用，尤其是在与碳化硅材料密切相关的行业中，发挥着不可或缺的作用。

在半导体制造领域，激光切割技术是实现高精度芯片制造的关键技术之一。随着半导体技术的不断发展，芯片的尺寸越来越小，对切割精度的要求也越来越高。激光切割能够满足这种高精度的需求，实现对碳化硅晶圆的精确切割，将晶圆分割成一个个微小的芯片单元。在芯片制造过程中，激光切割还可以用于制作芯片的引脚、电路图案等，其高精度和高稳定性确保了芯片的性能和可靠性。许多高端芯片制造企业都采用激光切割技术来提高芯片的生产效率和质量，推动了半导体产业的快速发展。

航天航空领域对材料的性能要求极为苛刻，碳化硅材料因其耐高温、高强度等优异性能，在航天航空领域得到了广泛应用。激光切割技术能够对碳化硅材料进行精确加工，制造出各种复杂形状的零部件，满足航天航空设备对零部件精度和性能的严格要求。在制造卫星的太阳能电池板支架、发动机部件等时，激光切割可以确保零部件的尺寸精度和表面质量，提高设备的可靠性和使用寿命。同时，激光切割的高效率也有助于缩短航天航空设备的制造周期，降低制造成本。

电力电子领域也是激光切割技术的重要应用场景。碳化硅功率器件在电力电子领域具有重要的地位，它们能够提高电力转换效率，降低能源损耗。激光切割技术可以用于制造碳化硅功率器件的基板、散热片等关键部件，其高精度和低损耗的特点能够提高器件的性能和可靠性。在新能源汽车的逆变器、智能电网的电力转换设备等中，都离不开激光切割技术制造的碳化硅部件。这些部件的高性能和高可靠性，为电力电子系统的稳定运行提供了保障，推动了新能源汽车和智能电网等行业的发展。

面临的挑战与突破

挑战重重

尽管激光切割技术在碳化硅加工中展现出了诸多优势，但在实际应用过程中，仍然面临着一系列严峻的挑战。

不同长晶厂家生产的碳化硅晶锭，由于工艺和掺杂的差异，导致晶锭质量参差不齐。即使是同一厂家生产的单一晶锭，其内部也可能存在掺杂不均匀、应力分布不均的情况。这些因素使得晶锭切片的难度大幅增加，容易出现切割损耗增大、成品率降低等问题。在切割过程中，由于晶锭质量的不稳定，激光的能量吸收和热传导情况也会发生变化，从而影响切割的精度和质量。如果晶锭内部存在应力集中区域，切割时就容易引发裂纹的扩展，导致晶片破裂，降低成品率。

在切割背金碳化硅晶圆时，背金的存在给切割带来了极大的困扰。由于 MOSFET 和 SBD 等器件的工作原理，碳化硅衬底背面通常需要进行不同程度的金属化处理，以实现背面欧姆接触导电。然而，在传统的改质切割过程中，裂纹扩展的原理无法保证背面金属在衬底断开的同时，沿着衬底边缘整齐地裂开。背金的厚度、延展性以及与衬底的附着强度等因素，都会对切割质量产生重要影响。这些因素又与器件减薄工艺、蒸发镀膜、背金退火等前道工序的设计密切相关。这使得传统改质切割在面对带背金碳化硅晶圆时，仅仅通过调整切割段的工艺参数，很难完全避免背金粘连、撕扯等问题，从而严重影响产品的良率。

激光切割碳化硅时，对激光参数的控制要求极高。激光功率、光斑直径、扫描速度等参数的微小变化，都会对碳化硅的烧蚀改质效果以及后续的晶圆分离产生显著影响。如果激光功率过高，可能会导致碳化硅材料过度烧蚀，产生大量的热应力，使晶片出现裂纹甚至破裂；而激光功率过低，则可能无法实现有效的切割。光斑直径和扫描速度的不合适，也会导致切割精度下降、表面粗糙度增加等问题。改质区的几何尺寸对切割质量也有着关键影响，它直接决定了表面粗糙度以及后续分离的难度。高表面粗糙度不仅会增加后续研磨的工作量和成本，还可能影响器件的性能。

激光改质后，晶片的分离也是一个关键环节。目前常用的分离方法，如冷裂、机械拉力等，都存在一定的局限性。国内一些厂家采用超声波换能器利用振动进行分离，虽然这种方法在一定程度上提高了分离效率，但也容易出现碎片和崩边等问题。振动可能会导致晶片受到不均匀的应力，从而在分离过程中产生裂纹和崩边，降低成品率。而且，不同的碳化硅材料和切割工艺，对分离方法的要求也不尽相同，如何选择合适的分离方法，也是一个需要解决的难题。

突破困境

面对这些挑战，科研人员和企业积极探索，通过不断创新和技术改进，努力突破困境，推动激光切割技术在碳化硅加工领域的发展。

大族半导体在改质切割技术研发方面取得了显著成果。针对碳化硅器件制造工艺中使用的 4 度偏轴衬底带来的切割难题，他们的改质切割研发实验室进行了大量的测试和研究。通过对激光参数和光学整形的优化，对激光诱导缺陷的几何形状进行了精细调整，最终得出了断裂力学上最优的改质切割和劈裂方案。在此基础上，他们自主研发出 SiC 晶圆激光改质切割设备及裂片设备，成功实现了宏观上无斜裂的同时，将劈裂崩边率降到最低。

为了解决背金碳化硅晶圆切割时的背金粘连和撕扯问题，大族半导体在行业内率先研发出了针对背金问题的全自动 SiC 晶圆激光切割整套解决方案。该方案创新性地在改质切割前加入一道激光划线工序，利用大族半导体激光划线机完全去除改质切割断裂轨迹上的背面金属。从根本上杜绝了背金粘连和撕扯的风险，大大提高了产品的良率和生产效率。这种创新的解决方案，不仅解决了行业痛点，还为碳化硅切割工艺的优化提供了新的思路和方法。

在激光参数控制方面，科研人员通过建立精确的数学模型，深入研究激光与碳化硅材料的相互作用机理，实现了对激光参数的精准调控。通过模拟不同激光参数下的切割过程，预测切割效果，从而优化参数设置，提高切割质量和效率。一些先进的激光切割设备采用了智能化的控制系统，能够根据碳化硅材料的特性和切割要求，自动调整激光参数，实现了切割过程的自动化和智能化。

针对晶片分离过程中出现的问题，研究人员不断探索新的分离技术和方法。一些新型的分离技术，如采用特殊的化学试剂辅助分离，或者利用激光诱导的应力场实现精准分离，正在逐渐兴起。这些新技术能够有效减少碎片和崩边等问题，提高成品率。通过改进分离设备的结构和工作方式，优化分离工艺参数，也能够提高分离的效果和稳定性。

随着技术的不断进步和创新，激光切割技术在碳化硅加工领域的应用前景将更加广阔。相信在未来，激光切割技术将不断突破现有的局限，为碳化硅产业的发展提供更加强有力的支持，推动相关领域的技术进步和产业升级。

未来展望

展望未来，激光切割技术在碳化硅切割领域蕴含着巨大的发展潜力，其发展趋势令人充满期待。随着人工智能、大数据等前沿技术与激光切割技术的深度融合，激光切割设备将朝着更加智能化、自动化的方向迈进。智能化的控制系统能够实时监测切割过程中的各种参数，如激光功率、切割速度、材料温度等，并根据这些参数自动调整切割工艺，确保切割质量的稳定性和一致性。在切割过程中，系统可以根据碳化硅材料的特性和预设的切割要求，自动优化激光参数，实现切割过程的自适应控制，大大提高了生产效率和产品质量。自动化的操作流程将减少人工干预，降低劳动强度，提高生产的安全性和可靠性。操作人员只需在设备上输入切割任务的相关信息，设备就能自动完成定位、切割、分拣等一系列操作，实现无人化生产。

随着技术的不断进步和市场需求的推动，激光切割技术的成本有望进一步降低。这将使得更多的企业能够采用激光切割技术进行碳化硅加工，推动碳化硅材料在各个领域的广泛应用。随着激光技术的成熟和规模化生产，激光器等关键部件的成本将逐渐下降，降低了激光切割设备的整体制造成本。优化切割工艺和提高设备利用率，也能有效降低单位产品的加工成本。成本的降低将使碳化硅材料在更多领域具有经济可行性，促进其在新能源汽车、智能电网、消费电子等领域的大规模应用，推动相关产业的发展和升级。

随着激光切割技术的不断完善，其在碳化硅材料加工中的应用领域将不断拓展。除了现有的半导体制造、航天航空、电力电子等领域，激光切割技术还将在更多新兴领域发挥重要作用。在量子通信领域，碳化硅材料可用于制造量子芯片等关键部件，激光切割技术能够实现对碳化硅材料的高精度加工，为量子通信技术的发展提供支持。在生物医疗领域，碳化硅材料具有良好的生物相容性和电学性能，可用于制造生物传感器、医疗植入物等，激光切割技术能够满足这些产品对高精度、高可靠性的加工要求，推动生物医疗技术的创新和发展。在人工智能领域，碳化硅基的功率器件和传感器能够提高人工智能设备的运算速度和能源效率，激光切割技术在这些器件的制造过程中发挥着关键作用，助力人工智能技术的快速发展。

激光切割技术作为碳化硅材料加工的关键技术，其发展对于推动碳化硅材料的广泛应用和半导体行业的发展具有重要意义。相信在未来，随着技术的不断创新和突破，激光切割技术将在碳化硅切割领域取得更加辉煌的成就，为推动科技进步和产业升级做出更大的贡献。
