FCN学习总结

简介

FCN——Fully Convolutional Networks for Semantic Segmentation是CVPR 2015的论文，其是深度学习应用于图像分割的代表作，作者Oral发表于CVPR 2015。该算法在图像分割问题中应用了当下CNN的几种最新思潮。全卷积网络(FCN)是从抽象的特征中恢复出每个像素所属的类别，即从图像级别的分类进一步延伸到像素级别的分类。

补充：区分semantic segmentation（语义分割）和instance segmentation（实例分割）

• semantic segmentation - 只标记语义，下图左：区分不同的类（即把人当做一类，所有人用同一种颜色标注）。
• instance segmentation - 标记实例和语义。下图右：还要区分同类中的不同个人（即还要区分不同的人，不同人用不同颜色标注）


FCN的核心思想如下：

• 不含全连接层(fc)的全卷积网络。可适应任意尺寸输入。
• 增大数据尺寸的反卷积(deconv)层。能够输出精细的结果。
• 和不同深度层结果的跳级(skip)结构。同时确保鲁棒性和精确性。

网络结构

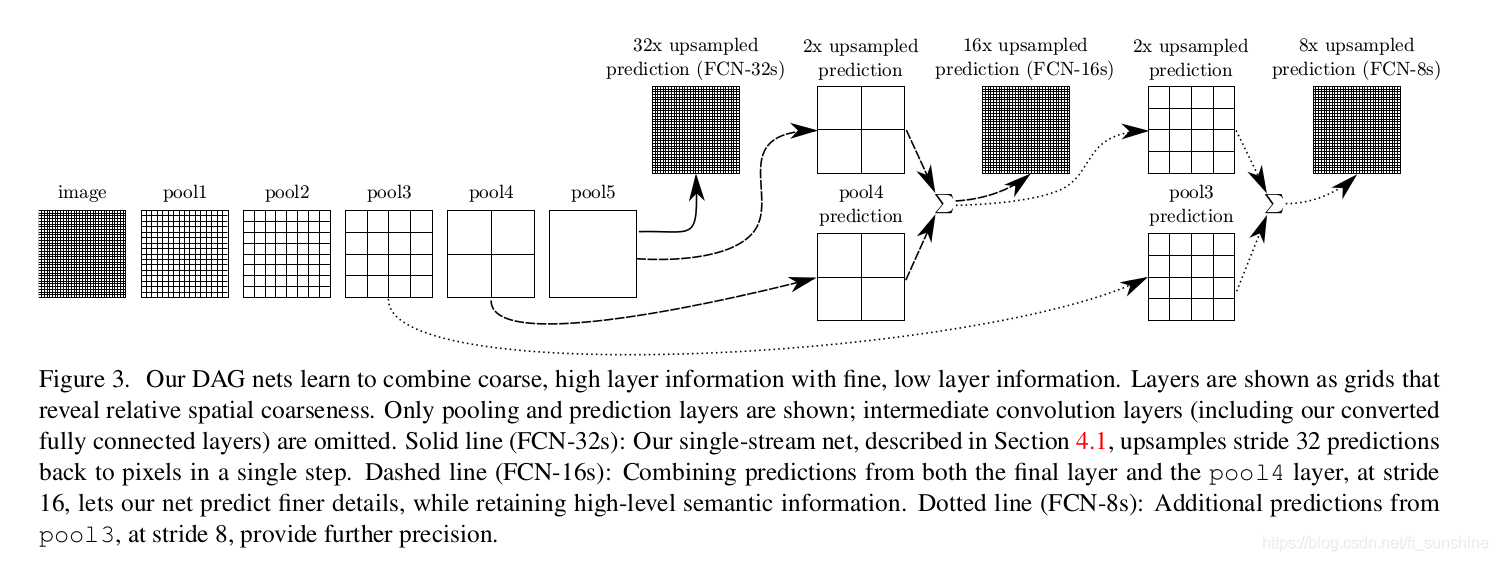

FCN原论文中给出的网络结构如下：

上图中有几点需要明确：

• 32x即为扩大32倍。
• Pool5扩大32倍就可以得到输入图像的大小。
• 同样，Pool5扩大2倍并与Pool4融合后，再扩大16倍也可以得到输入图像的大小。
• 后续同理……

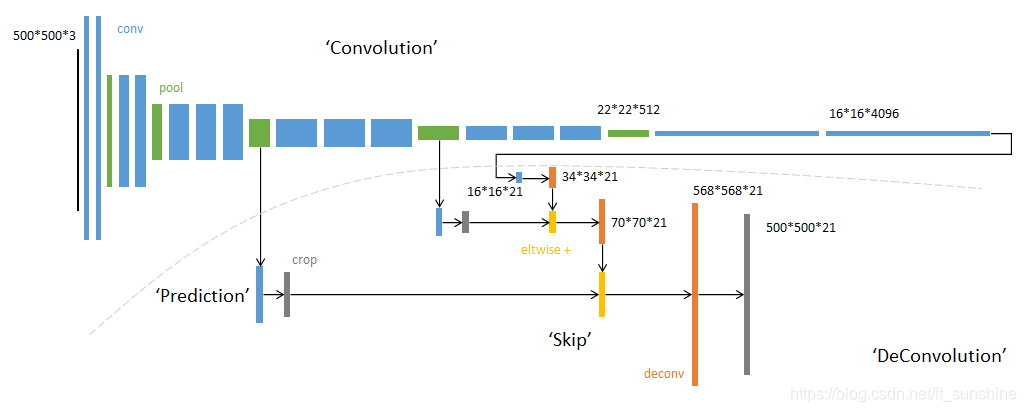

具体的网络结构如下：输入可为任意尺寸彩色图像，输出与输入尺寸相同，且输出的channel数为：20类目标+背景=21。

重点：

• 损失函数是在最后一层的 spatial map上的所有pixel的loss和，在每一个 pixel 都使用 softmax loss 。
• 使用 skip 结构融合多层（3层）输出，底层网络应该可以预测更多的位置信息，因为他的感受野小可以看到小的 pixels。
• 上采样 lower-resolution layers 时，如果采样后的图因为 padding 等原因和前面的图大小不同，使用 crop ，当裁剪成大小相同的，spatially aligned ，使用 concat 操作融合两个层。

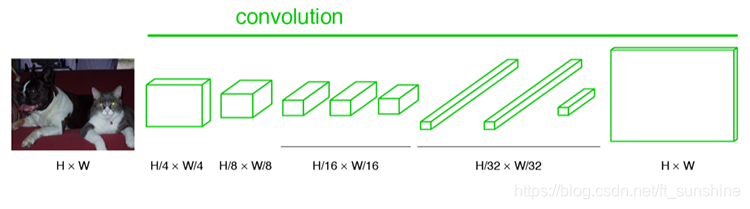

上图虚线上半部分为全卷积网络。（蓝：卷积，绿：max pooling）。对于不同尺寸的输入图像，各层数据的尺寸（height，width）相应变化，深度（channel）不变。

逐像素预测

上图虚线下半部分中，分别从卷积网络的不同阶段，以卷积层（蓝色×3）预测深度为21的分类结果。

例：第一个预测模块
输入$16\ast 16\ast 4096$，卷积模板尺寸$1\ast 1$，输出$16\ast 16\ast 21$。
相当于对每个像素施加一个全连接层，从4096维特征，预测21类结果。

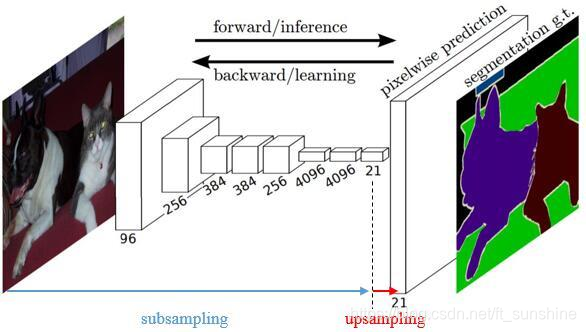

采用反卷积层对最后一个卷积层的feature map进行上采样, 使它恢复到输入图像相同的尺寸，从而可以对每个像素都产生了一个预测, 同时保留了原始输入图像中的空间信息, 最后在上采样的特征图上进行逐像素分类（softmax），如下：

假设经过多次卷积和pooling以后，得到的图像越来越小，分辨率越来越低。其中图像大小到$H/32\ast W/32$的时候，利用反卷积进行上采样，恢复到原始输入图像大小，最后的输出是21张heatmap经过upsampling变为原图大小的图片。为了对每个像素进行分类，这里有一个小trick，就是最后通过逐个像素地求其在21张图像 该像素位置 的最大数值描述（概率）作为该像素的分类。因此产生了一张已经分类好的图片，如下图右侧有狗狗和猫猫的图。

反卷积

首先推荐动图：https://github.com/vdumoulin/conv_arithmetic

反卷积本质上就是把原来卷积的forward和backward过程颠倒一下即可。（注：只能还原大小，不能还原数值）

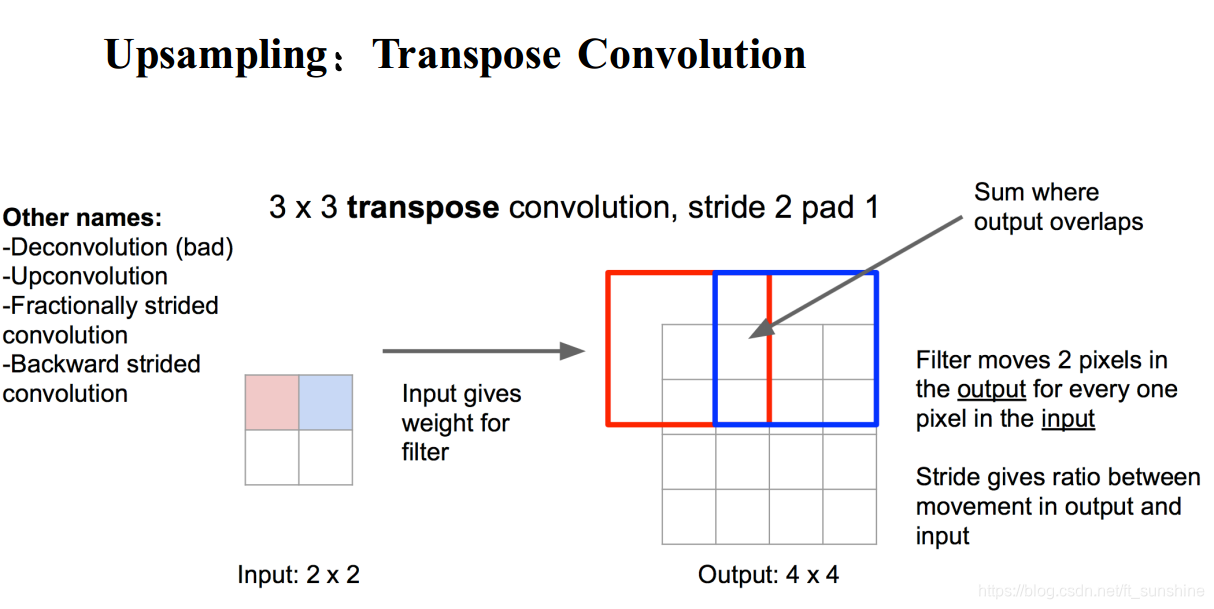

反卷积的操作如下：如果还是不太懂，推荐参考博客。

跳级结构

这部分其实在本文的最开始已经讲过了，在此不再赘述。

在跳级结构部分，使用逐数据相加（黄色×2），把三个不同深度的预测结果进行融合：较浅的结果更为精细，较深的结果更为鲁棒。
在融合之前，使用裁剪层crop（灰色×2）统一两者大小。最后裁剪成和输入相同尺寸输出。

训练

训练过程分为四个阶段，也体现了作者的设计思路，值得研究。

第一阶段

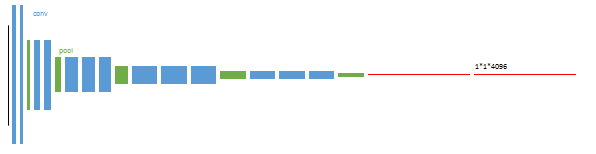

以经典的分类网络为初始化。最后两级是全连接（红色），参数弃去不用。

第2阶段

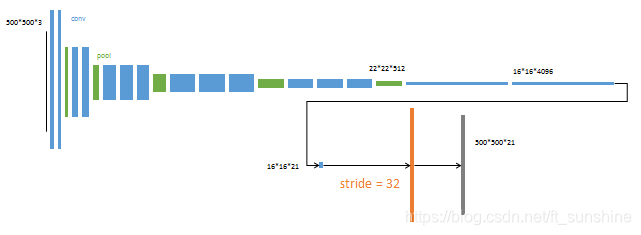

从特征小图（16164096）预测分割小图（161621），之后直接升采样为大图。
反卷积（橙色）的步长为32，这个网络称为FCN-32s。
这一阶段使用单GPU训练约需3天。

第3阶段

升采样分为两次完成（橙色×2）。

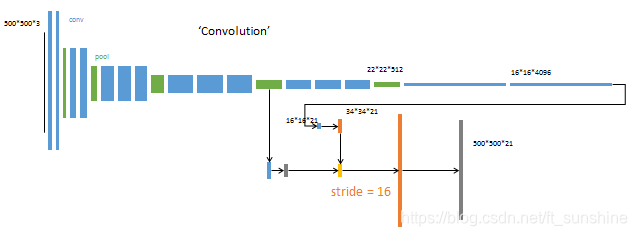

在第二次升采样前，把第4个pooling层（绿色）的预测结果（蓝色）融合进来。使用跳级结构提升精确性。
第二次反卷积步长为16，这个网络称为FCN-16s。
这一阶段使用单GPU训练约需1天。

第4阶段

升采样分为三次完成（橙色×3）。
进一步融合了第3个pooling层的预测结果。
第三次反卷积步长为8，记为FCN-8s。
这一阶段使用单GPU训练约需1天。

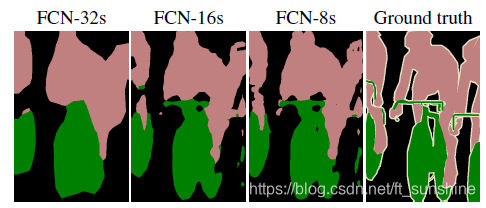

较浅层的预测结果包含了更多细节信息。比较2,3,4阶段可以看出，跳级结构利用浅层信息辅助逐步升采样，有更精细的结果。

结论

总体来说，本文的逻辑如下：

• 想要精确预测逐像素的分割结果 。
• 必须经历从大到小，再从小到大的两个过程 。
• 在升采样过程中，分阶段增大比一步到位效果更好 。
• 在升采样的每个阶段，使用降采样对应层的特征进行辅助。（跳级结构）

done~
