NVIDIA Tegra

Tegra(图睿,意思是平板)是于推出的基于ARM架构通用处理器品牌(即CPU,NVIDIA称为“Computer on a chip”片上计算机),能够为便携设备提供高性能、低功耗体验。

品牌背景

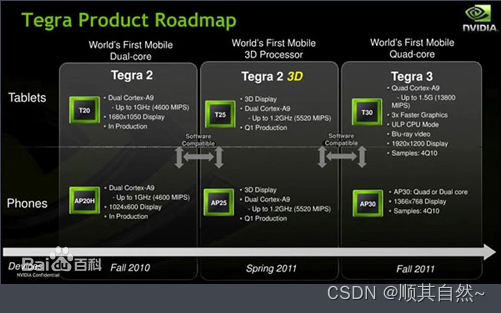

Tegra产品路线图

2008年2月,早已敏锐洞察到了移动互联网市场的潜力的NVIDIA非常令人震惊的向业界发布了旗下一款重量级跨界产品—Tegra。

Tegra是一种采用单片机系统设计(system-on-a-chip)芯片,它集成了ARM架构处理器和NVIDIA的GeforceGPU,并内置了其它功能,产品主要面向小型设备。和Intel以PC为起点的x86架构相比,ARM架构的Tegra更像是以手机处理器为起点做出的发展。它不能运行x86 PC上的Windows XP等操作系统,但在手机上应用多年的ARM架构轻量级操作系统更能适应它高速低功耗的需求。

品牌推广

为了更好地在中国地区开展NVIDIA(英伟达™)的品牌推广活动,使NVIDIA(英伟达™)产品在中国地区更加深入人心并被广泛记忆,从2009年11月30日起,NVIDIA(英伟达™)Tegra™正式在中国启用中文名--“图睿™”。“NVIDIA(英伟达™)Tegra™(图睿™)”的中英文组合名称,被使用于所有的NVIDIA(英伟达™)公关、销售及其他宣传材料中,以及NVIDIA(英伟达™)合作伙伴的公关、销售及其他宣传材料中。“图睿™”须与“Tegra™”英文名称组合使用,不可以单独使用,且顺序不可以颠倒,即“Tegra™”在前,“图睿™”在后。

产品系列

系列

Tegra系列

2008年2月11日,NVIDIA发布了用于智能手机与PDA平台的APX 2500应用处理器。该处理器集成了一个ARM处理器和一个显示核心。这款处理器是由NVIDIA和微软联合研制,方便应用于使用Windows Mobile的电话中,提高Windows Mobile平台的多媒体处理能力。随后,NVIDIA发布了Tegra系列产品,Tegra的首批产品有两款,分别是Tegra 600和Tegra 650,都基于ARM 11架构,APX 2500亦更名为Tegra APX 2500。集成的显示核心是基于GeForce 6,但加入对CUDA和双精度浮点运算的支持。

APX 2500芯片的制程是65纳米,核心频率750 MHz,并集成256KB的L2缓存。芯片亦内建GeForce核心,支持OpenGLES 2.0和Direct3DMobile标准。APX 2500属于ARM11 MPCore架构,其低耗电设计,使手提电话可以长时间播放音乐或高清影片。此外,它支持720p的MPEG-4与H.264/MPEG-4 AVC的解码。输出方面,它支持HDMI 1.2和双显示输出。

自后推出的Tegra APX 2600在APX 2500基础上增强了对NAND闪存的支持。2009年微软推出的Zune HD中使用了Tegra APX 2600芯片。

处理器型号

制造工艺

主频

CPU

分辨率

H.264和VC-1解码

Tegra APX 2500

65 nm

600 MHz

ARM11 MP Core

FWVGA

720p

Tegra 600

65 nm

650 MHz

ARM11 MP Core

SXGA

720p

Tegra 650

65 nm

750 MHz

ARM11 MP Core

WSXGA+

1080p

2系列

在CES2010展会上,NVIDIA发布了全新的Tegra 2平台,这是基于ARM核心的第二代Tegra平台。采用了最新40纳米技术的芯片的耗电量低于之前产品,双核ARM Cortex-A9 CPU可实现更快Web浏览速度、更短响应时间以及更高整体性能的全球首款移动双核CPU,而且还支持高清HD视频播放和HDMI接口。

采用Tegra2处理器的代表产品有LG Optimus 2X,摩托罗拉Artix 4G、Xoom,宏碁A500,华硕 Eee Pad TF101,戴尔Streak 10 Pro等。

处理器型号

Tegra 230

Tegra 250

CPU

Dual-Core ARM Cortex A9(Dual:[ˈdjuːəl],双的)

制造工艺

40 nm

封装

12x12 PoP

12x12 PoP、23x23 BGA

最高频率

最高1.2 GHz

二级缓存

1 MB

一级缓存 (I/D)

(32KB / 32KB) per core

内存频率

LPDDR2-600

DDR2-667/LPDDR2-600

内存容量

最高1GB

GPU

ULP GeForce

GPU核心数

8

OpenGL ES 版本

2

OpenVG

1.1

EGL

1.4

视频

1080p

视频解码标准

H.264, VC-1 AP, MPEG2, MPEG-4, DivX 4/5, XviD HT, H.263,

视频编码标准

H.264, MPEG4, H.263, VP8

数码变焦

最高16倍

JPEG 编码解码

8000万像素/秒

主摄像头

1200万像素

副摄像头

500万像素

静态图像稳定功能

支持

视频稳定功能

支持

音频解码标准

AAC-LC, AAC+, eAAC+, MP3, MP3 VBR, WAV/PCM, AMR-NB,

视频会议(VTC)

H.264, MPEG4, H.263, VP8

显示控制器

2个同步

HDMI

1.3 (1920x1080)

LCD

1024x600

1680x1050

CRT

1280x1024

1600x1200

3系列

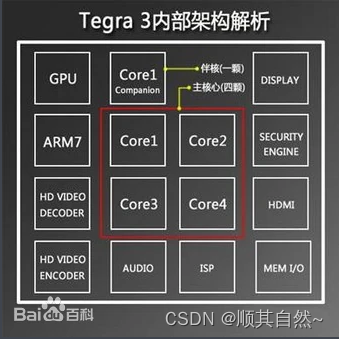

Tegra3内部构架解析

2011年11月9日,NVIDIA推出“全球首款移动四核处理器”Tegra 3,同样采用台积电40 nm工艺制造,四核心最高频率1.4GHz,单核最高1.5GHz,运算能力13800MIPS,是Tegra 2的3倍。其手机版本则可选四核或双核版本,支持1366x768分辨率屏幕。

四核Tegra 3处理器内建一个“Companion CPU core(伴核)”,相当于五核设计,只不过伴核的性能没有其余核心那么高,却在整个架构中扮演着重要的角色。Tegra 3中的5个CPU核心在内部结构上完全一致,均为Cortex-A9架构。不过,其中四个采用高性能制程(G)制造,为更高频率运行优化。而最后一个协核心则为低功耗制程(LP)打造,漏电流更低,为低频率运行优化,最高频率仅500MHz。NVIDIA将这种架构称为vSMP(可变对称多处理,Variable Symmetric Multiprocessing),已经申请了专利。

相比上代产品,Tegra3图形运算性能更加强大,GPU核心从8个增加至12个,相较上代产品性能提升约为三倍,最大可输出2560×1600分辨率的高清图像。

2011年12月,首款采用Tegra 3处理器的华硕Eee Pad Transformer Prime TF201正式上市。采用Tegra 3处理器的代表产品有LG Optimus 4X HD,中兴 Era 等。

处理器

CPU

四核,外加第五个节电核心

制造工艺

40 nm

最高主频

最高单核 1.5 GHz /四核 1.4 GHz

二级高速缓存

1 MB

一级高速缓存 (I/D)

每个核心(32KB / 32KB)

内存频率

DDR3-L 1500、LPDDR2-1066

内存容量

最高2 GB

T4系列

北京时间2013年1月7日,英伟达于美国拉斯维加斯发布了全球最快的移动处理器NVIDIATegra 4芯片,其超强的性能与电池续航能力支持智能手机、平板电脑、游戏设备、汽车信息娱乐系统、导航系统以及个人PC等多条产品线。

代号为“Wayne”Tegra 4具备72个定制的NVIDIA GeForce GPU显示核心,其GPU处理性能是Tegra 3 的六倍。此外,Tegra 4首次集成应用了四颗ARM最先进Cortex-A15CPU核心,Web浏览可实现2.6倍的速度提升。

Tegra 4 还可通过选装芯片组——第五代NVIDIA Icera i500处理器实现全球 4G LTE语音与数据支持。Icera i500处理器效率更高,处理速度是传统调制解调器的四倍,体积却只有其40%。

Tegra 4 众多的突破性创新之中包含摄影运算架构,它通过融合GPU、CPU与相机图像信号处理器的处理能力,可自动支持高动态范围 (HDR) 照片与视频。HDR 技术可完美捕捉图像,其中包括使用闪光灯拍摄的图像,与人肉眼看到的效果一致,明亮与昏暗区域的细节表现更加完美。

具备一个第二代节电核心的Tegra 4,具备更高的能源效率,适合低功耗的标准使用环境,其PRISM 2 Display技术可以在实现高级视觉效果的同时减少背光功耗。在一般使用环境中,Tegra 4的消耗功率比前一代的Tegra 3减少了45%。同时,它可实现最长14小时的高清视频播放。

Tegra 4主要特性:

1)具备72个GeForce GPU核心

2)四核ARM Cortex-A15 CPU以及一个第二代节电核心

3)摄影运算架构

4)通过可选的Icera i500芯片组可支持LTE功能

5)4K超高分辨率视频支持

K1系列

世界顶级显卡芯片厂商英伟达(NVIDIA)的CEO黄仁勋在CES 2014开幕之际率先发布了一款全新的处理器Tegra K1。它是性能最强悍的移动处理器之一。

1)功能配置

这款处理器采用了英伟达的开普勒架构GPU,配备了192个CUDA核心,在图形显示方面的性能非常强大。Tegra K1的应用范围除了智能手机和平板电脑之外,还包括4K电视、游戏机和汽车等设备。

Tegra K1在性能上全面超越Tegra 4,除了192个CUDA核心之外,Tegra K1还拥有4大1小一共5个运算核心,全面支持DirectX 11和OpenGL 4.4,其图形运算性能有望与游戏主机一比高下。

2)产品特色

根据黄仁勋的介绍,Tegra K1一共有两个版本,一款是基于Cortex-A15架构的32位四核心版本,最高主频为2.3GHz;另一款则是基于64位ARMv8架构的双核丹佛(Denver)CPU核心,最高主频可达2.5GHz。这两款处理器均搭载了192核心的开普勒GPU,支持基于DirectX 11.1的虚幻4游戏引擎,能让移动设备实现PC级的游戏特效。另据悉,32位版本的Tegra K1将面世,而64位版本的则需等到下半年。

3)性能突出

据国外Wccftech数据显示,英伟达新款的Tegra K1的GPU实际性能,让苹果A7、高通骁龙800以及自家的Tegra 4处理器都望尘莫及。此次数据评测是以GFXBench测试软件中的1920 x 1080T-Rex HD Offscreen为基准,这套测试软件主要能衡量3D图形表现的工具,同时它也是一套跨平台的测试软件。

其中x86架构表现最高的为GeForce GT 740M,FPS高达112张,而英特尔HD Graphics4400(57 fps)/4200(47 fps)则分别输给了ARM移动平台的的Tegra K1,后者拥有60FPS。在ARM移动平台方面,苹果64位A7处理器的PowerVR G6430也败给了英伟达的Tegra K1,但还领先高通骁龙800处理器。

就现阶段而言,采用Tegra K1处理器的参考平板以最终60FPS的成绩超越其他移动平台的同类产品,占据第一名。

而英伟达自家的Tegra 4与Tegra K1相比,中间性能差距在3.75倍左右,这个数据也表示Tegra K1拥有32位4+1核心,而非64位Denver双核心处理器版本。

权威硬件评测平台Tom's Hardware也对Tegra K1进行了测试,性能同样出众,特别是GPU性能,远超市面同类产品。

转自:Tegra_百度百科
