LTspice基础教程-014.绘制一份漂亮的仿真原理图

规范原理图的画法能让原理图简洁易懂，下面贴出一份我绘制的原理图，在此基础上说明一些绘图技巧。

1. spice指令类语句可以放到一块，这样便于修改查找；
2. 连线较长时建议使用网络标签；
3. 不同模块建议使用端口进行连接；
4. 不同模块可以使用虚线框绘制边界，比较美观。

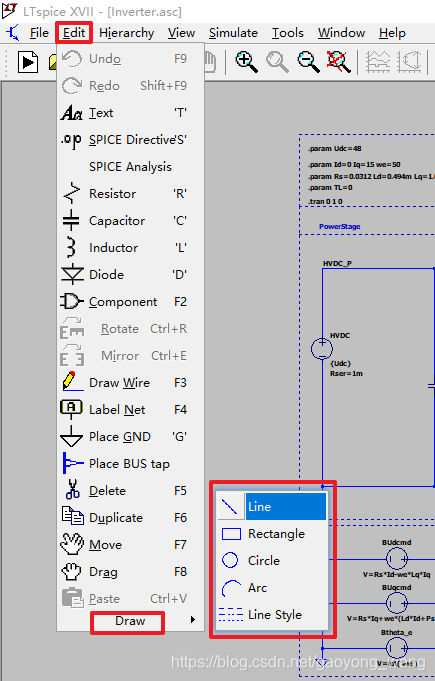

下面讲解一下如何放置虚线框或者其他图形，展开Edit菜单，展开Draw即可看到直线、圆、长方形等图形，根据需要选择即可。注意这些图形是没有电气属性连接的，仅用于说明性展示。
