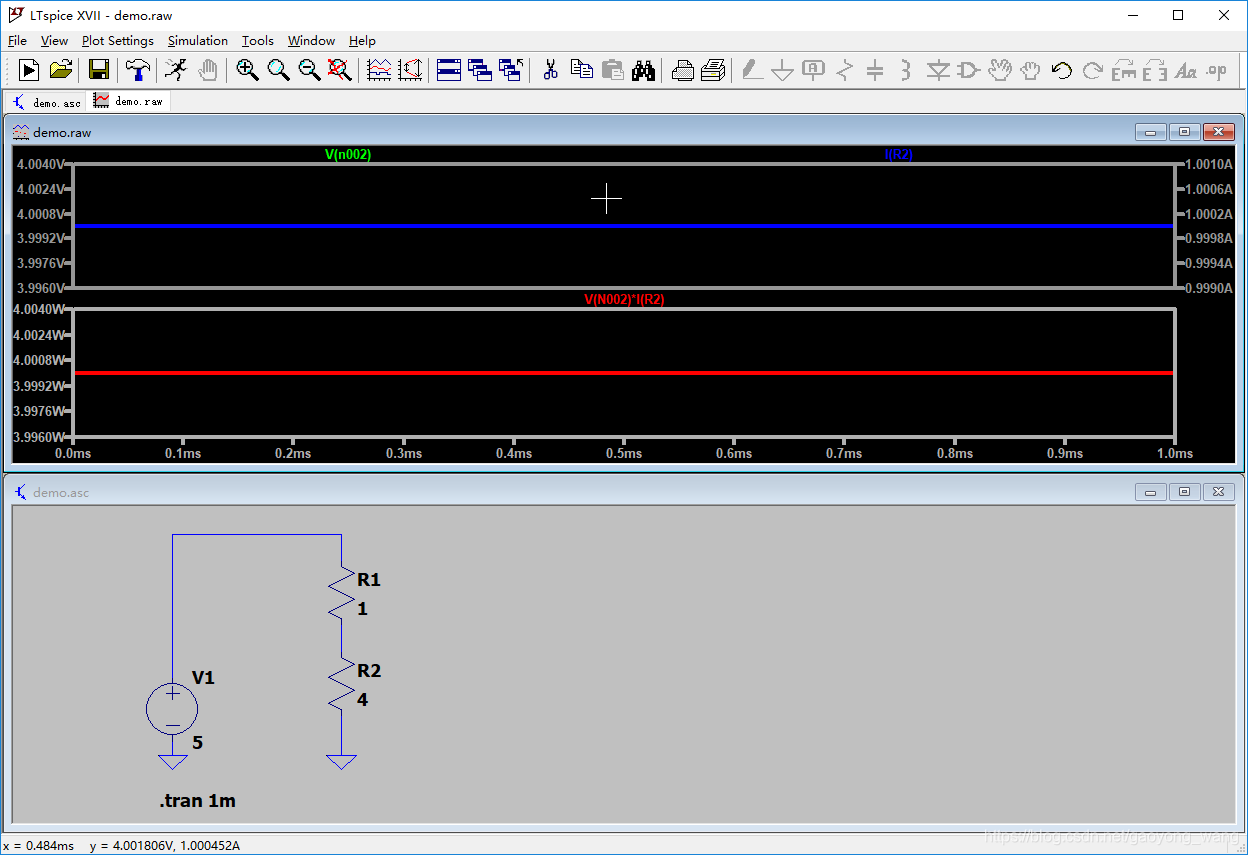

LTspice波形查看器里的波形是可以任意进行数学运算的，如下图，已经添加了电阻R2的电压电流功率波形，接下来演示一下波形的计算。
原始波形

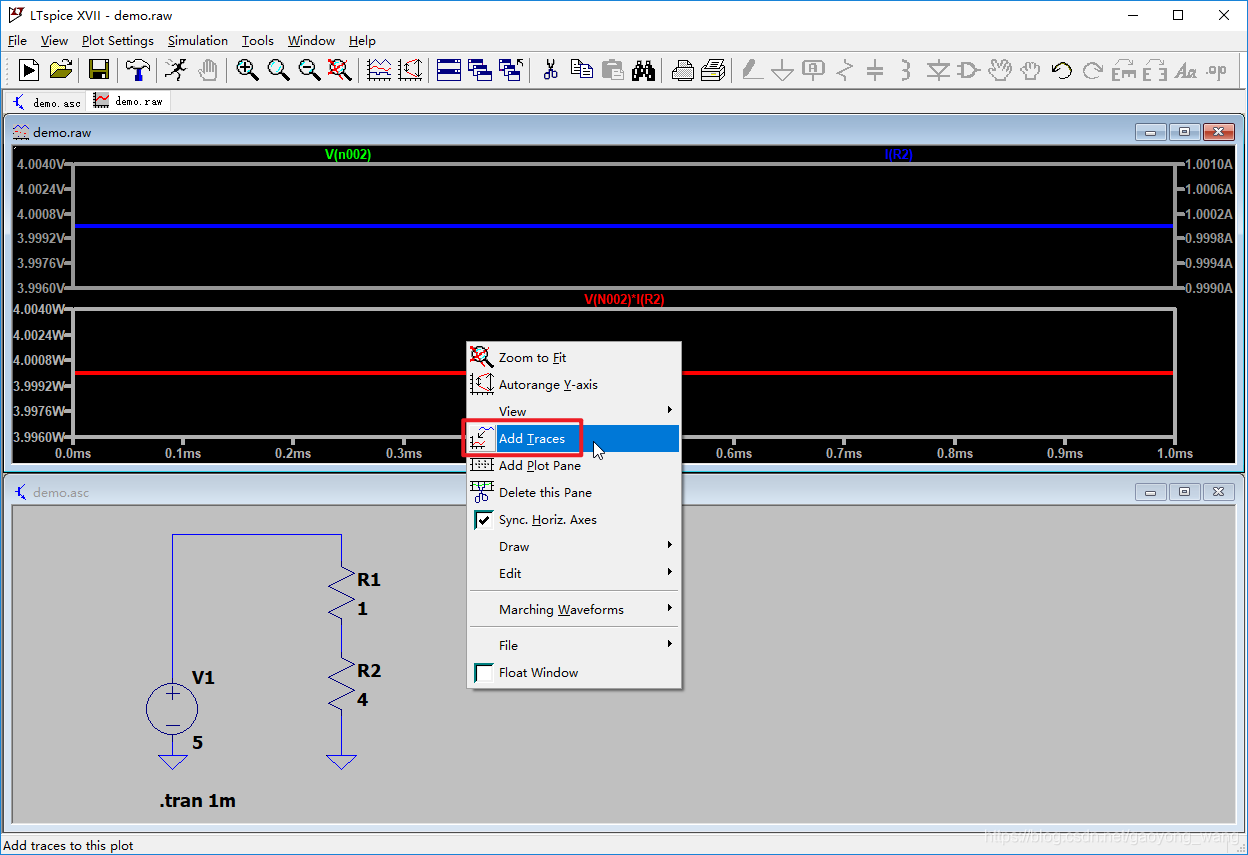

在波形查看器上单击右键，选择Add Traces：
添加波形

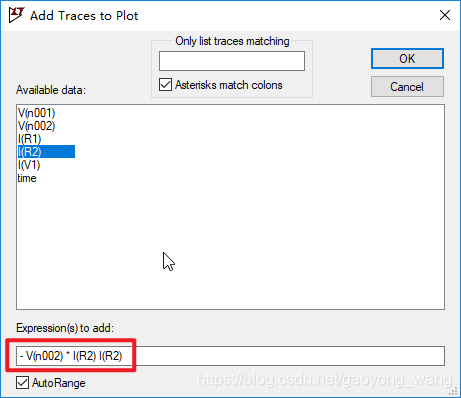

输入如下表达式，即计算功率并取反：
计算功率

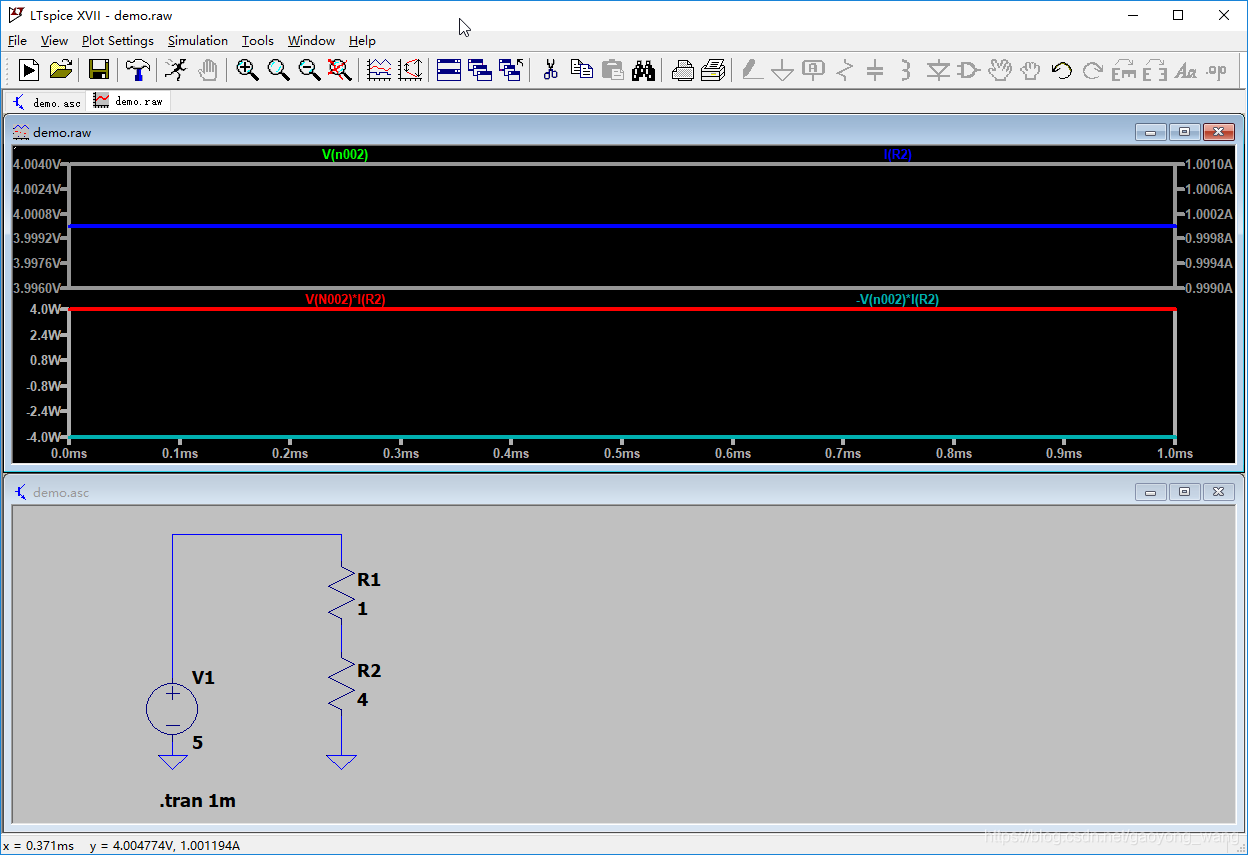

效果如下：
波形计算
不仅仅是加减乘除，常用函数都可以使用。

<<==上一篇：LTspice基础教程-017.Arbitrary behavioral voltage source的使用
>>==下一篇：LTspice基础教程-019.FFT分析

首篇博客文末提供所有相关资源百度网盘分享链接
