NPN/PNP三极管实际电流流向（放大状态）

已于 2024-06-08 09:44:46 修改
阅读量1.2k 收藏
点赞数 3
文章标签： stm32
于 2024-06-08 09:43:32 首次发布
你好你阅读的是付费文章，请给2块钱
本文链接：https://blog.csdn.net/geniusChinaHN/article/details/139539492
版权

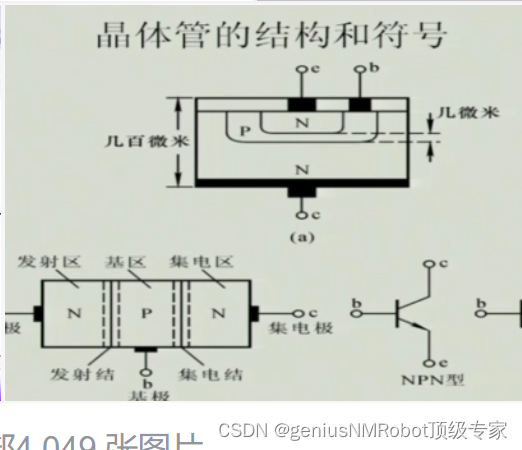

对于NPN：发射结正偏，所以电流从B --> E,集电结反偏，所以电流从C---->B----->E

也就是说其实集电结的电流必须经过B，然后全部流入E，看起来就像直接流入了E，其实必须经过B

如果不是全部经过B，B怎么控制电流呢？用电场吗？我认为可能PNP也是类似的

无论NPN/PNP电流流向：

C  ---->  B ----->E        所以集电极才能起到控制作用

B ---->  E
