ALC AGC DRC-容易混淆的音频前端算法

音频前端距离模拟端最近的数字信号是需要动态改变幅值的，输出端即希望饱满的声音，有担心幅值大引起失真，所以DRC就必不可少，简单的可以用limiter来处理；采集端希望捕获的信号能在最佳表达区间，所以agc就需要了，如果没有真实的模拟gain控制，也可称为alc-自动电平控制（这么解释也很牵强，两者的表达的控制主体不一样，实质是一回事），即对采集的信号进行数字增益控制。

DRC-线性压缩还是对数压缩

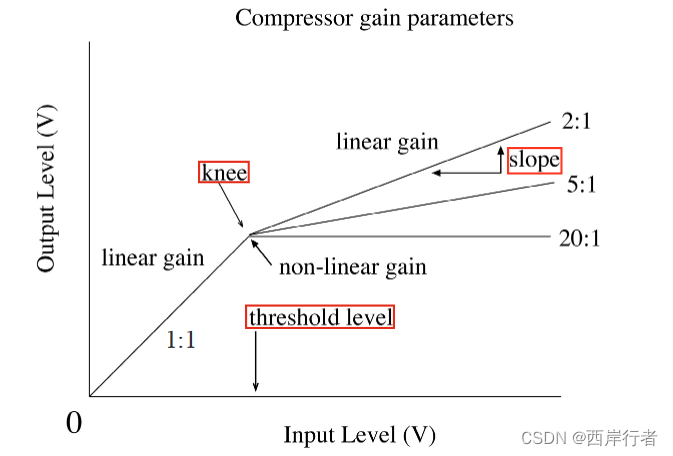

drc的概念就不赘述了，只是有一个有趣的问题这里提一下，在stanfold的一篇教学课件中有一张典型的DRC原理图：

这张图中基本介绍了DRC要做的事情和几个关键的参数，观察坐标可以看出这是基于电压即线性空间的动态压缩。然而在另一篇Digital Dynamic Range Compressor Design—A Tutorial and Analysis专著中，介绍的是对数域的方法，引用其中的一张图如下：

那么哪个更好呢？粗略的比较了两文，觉得对数域更符合人类听觉感知，而时域上对实时计算有很大的优势。

ALC AGC

alc（ agc）比drc要复杂，主要用于音频的采集通路，下图是一个简单的alc算法，可以将输入端很低的信号动态放大到合适的范围，但令人苦恼的是alc深受噪声和语音激活状态的影响，三个方法的波形都将最后的非稳态噪声显著的放大了，第二个方法采用了包络检测，由于粗略的估计，致使很多音频没有被放大，声音听上去很难接受。

WebRtc中的agc

初涉agc才发现为什么能和ans、aec并称为3A算法，原理虽然不复杂，但能调整出稳定舒服的agc信号，是不容易的。为此，我们学习一下WebRtc中legacy的agc方法，窥见一下此A的奥妙之处。

WebRtcAgc的vad

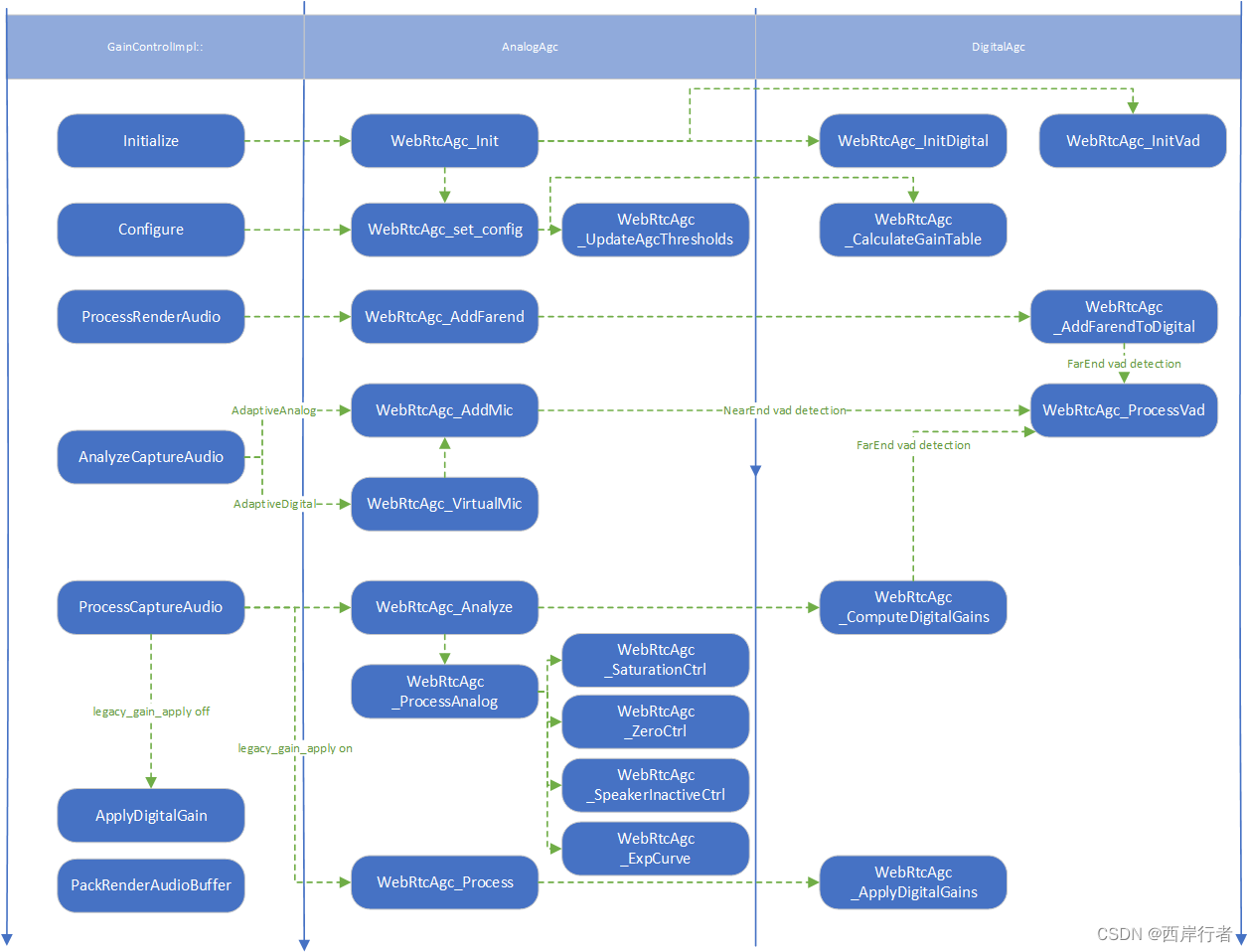

从上图中可以看到有三处调用WebRtcAgc_ProcessVad的地方，两处检测近端，一处检测远端。

1. 近端都是从AnalyzeCaptureAudio开始的调用vad检测，这个是归属LegacyAgc结构里的vadMic，这个vad是为了AnalogProcess过程服务的，他将通过WebRtc_SpeakerInactiveCtrl更新vadThreshold，然后在WebRtcAgc_ProcessAnalog的最后根据vad评估结果设置不同的mic电平。
2. 近端从ProcessCaptureAudio一路调用的vad，这个归属LegacyAgc结构里的子结构体DigitalAgc中的vadNearend，既是为数字agc的近端服务的。
3. 远端是评估对讲端有可能产生回声的情况，但这个回声反馈延时需要在工程实施的时候自己tuning，否则如何保证远端叠加到近端的是哪一段？

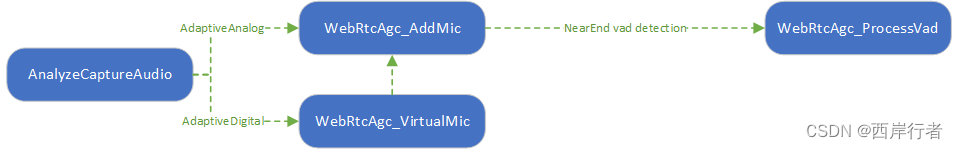

WebRtcAgc_AddMic在调用vad之前，做了三件事：

1. 如果micVol比模拟最大的增益还大，意味着信号很小，所以根据MaxAnolog，Maxlevel增益的设定，对信号做最大10db的放大；
2. 计算10个子帧(1ms)的最大10个能量，作为信号包络;
3. 归一化（16k采样率降到8k，32k采样率采用低8k）合并10个子帧(1ms)到5个子帧（2ms）的block能量，作为信号强度指示;
   然后利用in_Mic的数据进行vad估计，因为直接对mic数据进行vad估计，所以噪声和回声都是比较敏感的。

WebRtcAgc_VirtualMic是自适应数字通道，对WebRtcAgc_AddMic又做了一层封装，可以理解为虚拟的音量调节。

WebRtcAgc要控制什么

kAgcModeFixedDigital

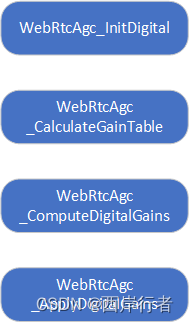

这个控制顾名思义，就是按照固定的gain来调整输入信号的电平，但VAD是一样的流程。纵向的观察，核心内容就如下面的流程，关键是要读懂GainTable的生成，以及DigitalGain的计算，这是没有自动（自适应）以及反馈给模拟增益的环路的。这可以理解为带与设定增益的输入DRC，因为会有limiter，所以不会担心溢出。

kAgcModeAdaptiveAnalog&&kAgcModeAdaptiveDigital

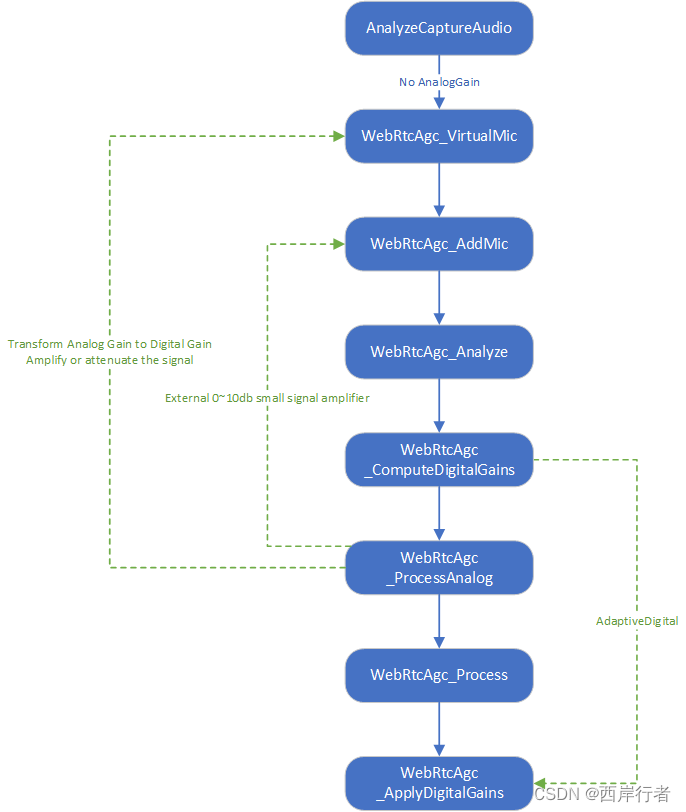

WebRtcAgc_Analyze在调用WebRtcAgc_ComputeDigitalGains之后，会调用WebRtcAgc_ProcessAnalog，然后WebRtcAgc_Process就是直接调用WebRtcAgc_ApplyDigitalGains，可见WebRtcAgc_ProcessAnalog是关键的评估自动调整增益的缓解。下图是kAgcModeAdaptiveDigital场景下，最大三种gain调整的流程，可见webrtc对agc的控制是很严谨的。
