h桥逆变-滤波

1 常K型LC滤波器

SPWM逆变电源LC滤波器的设计

https://www.ixueshu.com/document/576bb22bf2d688871bf29fcd6d99577e318947a18e7f9386.html

高频用定K型LC低通滤波器的简便设计

设计要点

如果先确定了特性阻抗Z，那么可分别应用L=Z/（2πfo.z）公式计算出电感和电容量。普通滤波器的-3DB截止频率FO在这里为FO≈1.5FO。如果FC=1.5MHZ，因为FO=FO/1.5=800KHZ，所以L=119UH，C=331PF。本电路采用了市场采用了市场上出售的固定电感器，所以L、C分别为100UH、330PF时对特性阻抗600欧不会有太大影响。



逆变电路lc中的L是否为拓扑电感

https://bbs.21dianyuan.com/thread-318854-1-1.html

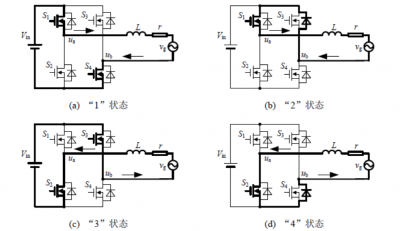

也就是说，我这个电感其实是个buck电感，但是也会起点滤波作用，我有四个开关管，1 4导通为逆变状态， 1 3导通为电感续流状态，这个电感其实设计就是按BUCK电感来考虑
