一. 引言

产线最近出现多台设备启动卡死的问题，卡死在uboot启动界面，如下图所示。复现问题的时候，发现卡死的现象随着问题A53核心板走。因此联系核心板供应商，对方给出的可能原因是串口上有脏数据，导致进入uboot命令模式。相应的解决办法是：bootdelay改为-1，不进入uboot命令模式即可。修改以后，仍会出现启动卡死的现象，但打印信息提示的是eMMC未识别成功，但发生卡死的概率已大大降低。

本文中只分析UART上干扰的影响，eMMC未识别的原因及其影响暂时先不讨论。

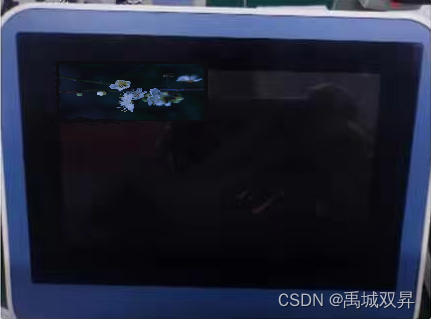

图1 启动卡死时的停留界面

二. 原因分析

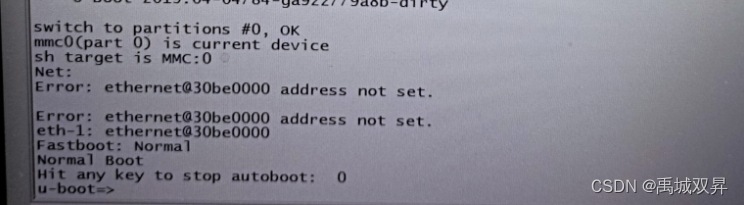

通过串口调试助手，查看打印信息，发现当卡死在logo显示阶段，打印信息显示已进入uboot命令模式。如下图所示，说明有UART上有脏数据，导致误入uboot命令调试。
