[UVM]uvm_testbench_gen | 介绍一个UVM环境自动生成工具

介绍一个UVM环境自动生成工具

       摘要：介绍一个通过GUI方式自动生成UVM环境的工具，uvm_testbench_gen。工具来源于DVCon US 2022的一篇论文：Novel GUI Based UVM Test Bench Template Builder。工具源码开源在git：

Linkhttps://github.com/hellovimo/uvm_testbench_gen

       uvm_testbench_gen使用python的tkinter编写，其主要目的在于提升UVM环境搭建效率，缩减前期验证环境准备时间。基本上，所有的环境自动化工具，都是围绕这个主题，比如VCS自带的uvmgen，Open Tian等，文末也会给出这几个工具的对比。

一、工具特性

1. 支持搭建UMV模板代码;

2. 支持搭建单个UVM component或者复杂的testbencch结构;

3. 支持建立多个agent、monitor和scoreboard;

4. 支持建立多env结构;

5. 支持向已有环境集成agent、monitor和scoreboard;

6. 支持产生环境的说明文档，易于阅读;

 1.1 下面对一些主要功能进行介绍。

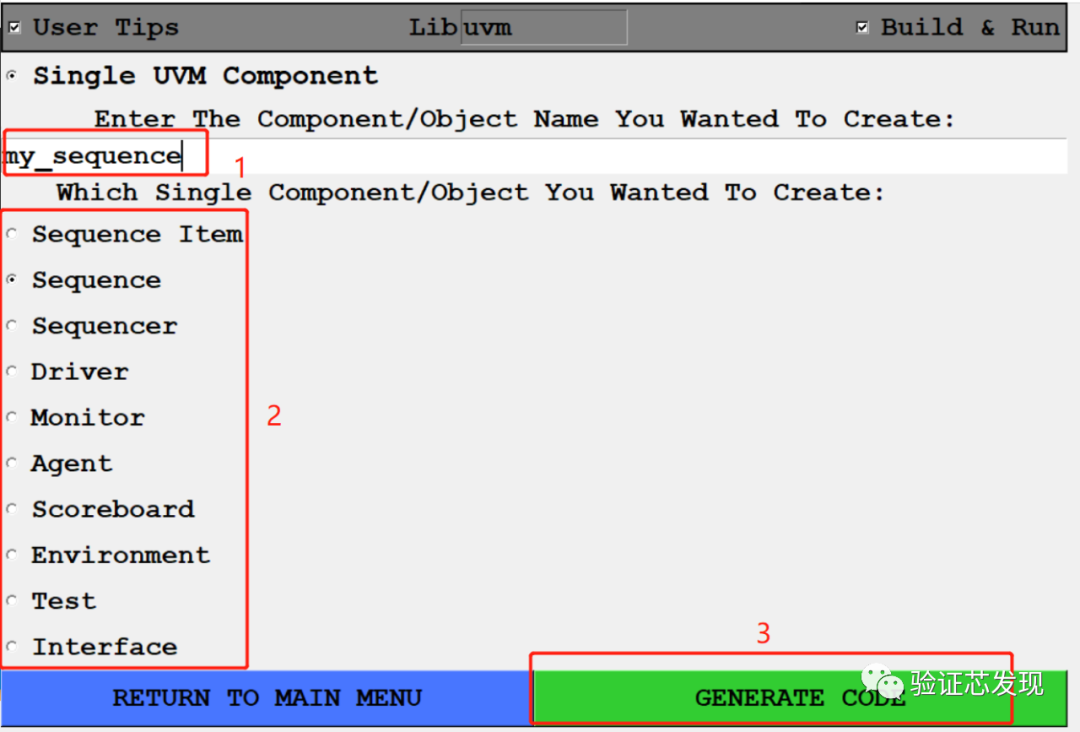

• build单个component

1. 初始化时选择"Single UVM Component"

2. 给component命名，并选择组件的类型，支持sequecne、sequence item、sequencer、driver、monitor、agent、scoreboard、env、test和interface。

3. 产生代码

1.2 interface生成

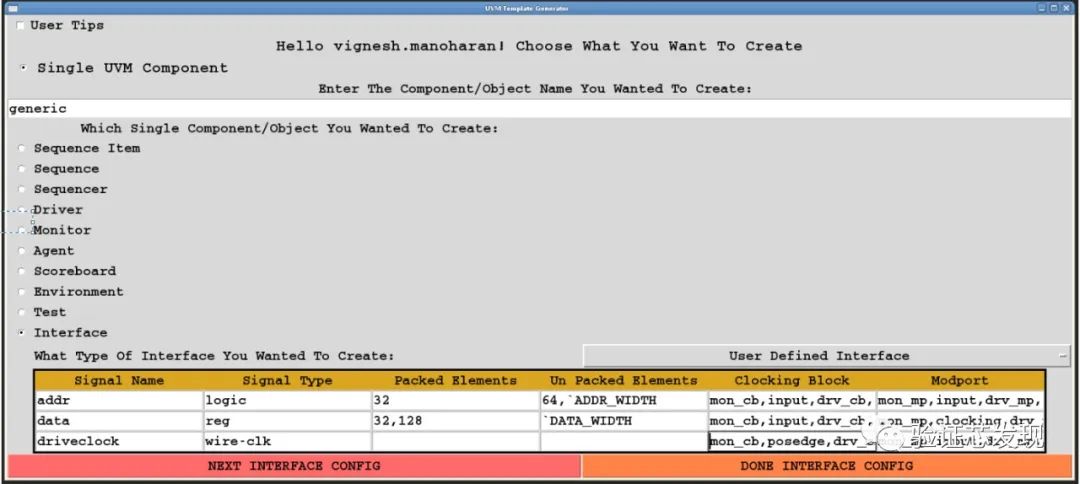

• 这里还支持搭建interface！三种模式：新建空的interface，user自定义interface，从文档中导入。

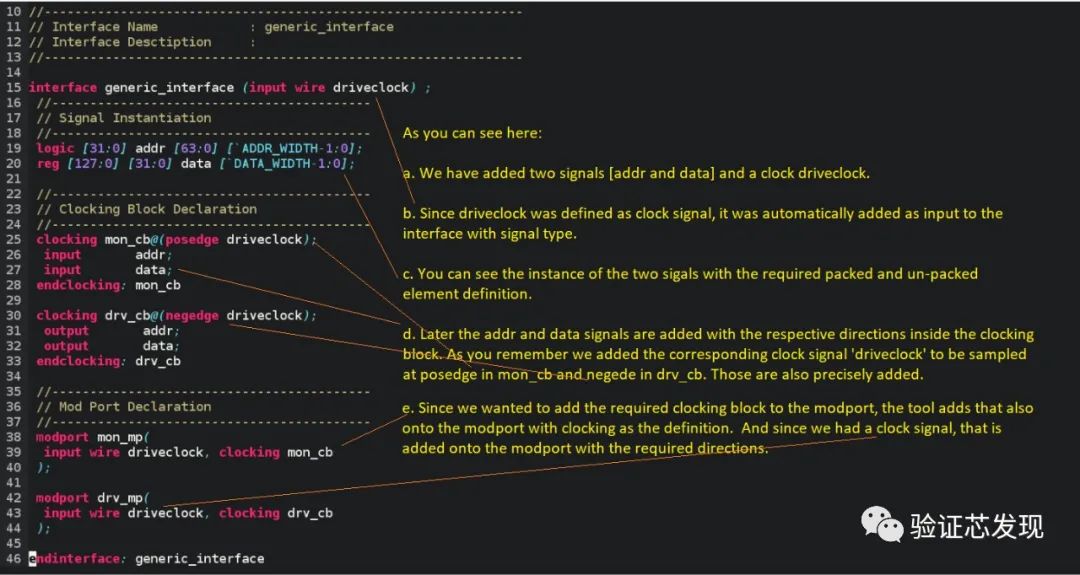

• 生成的interface代码如下：

 1.3 agent生成

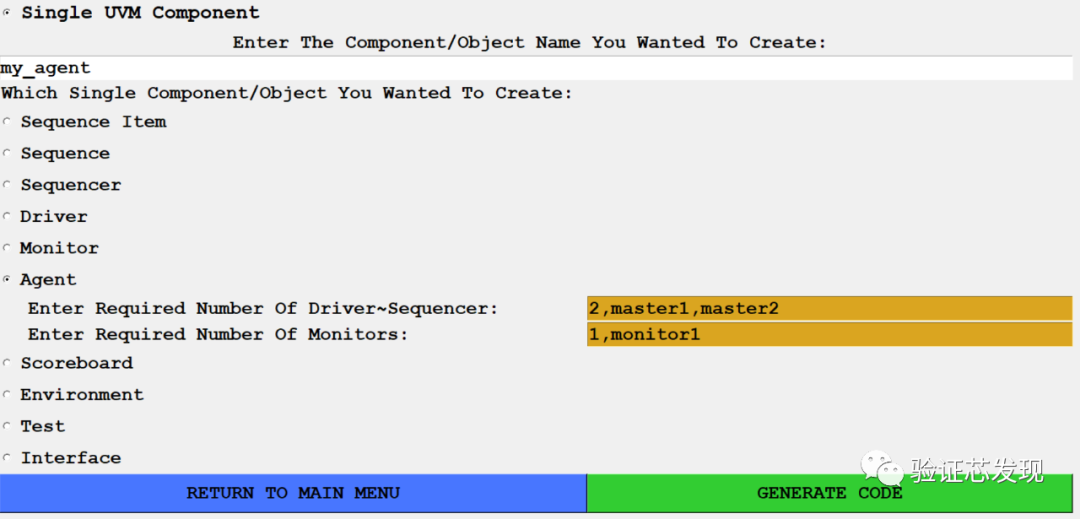

• 生成agent的操作和代码如下：

1.3 build environment

1. 初始化时选择"Single & Multi Env VIP";

2. 选择GUI方式产生，或者从文档中导入;

3. 填写环境配置，并产生代码

 1.4 上述操作说明可以参见：

Linkhttps://github.com/hellovimo/uvm_testbench_gen/wiki/The-Novel-GUI-Based-UVM-Template-Generator工具特性

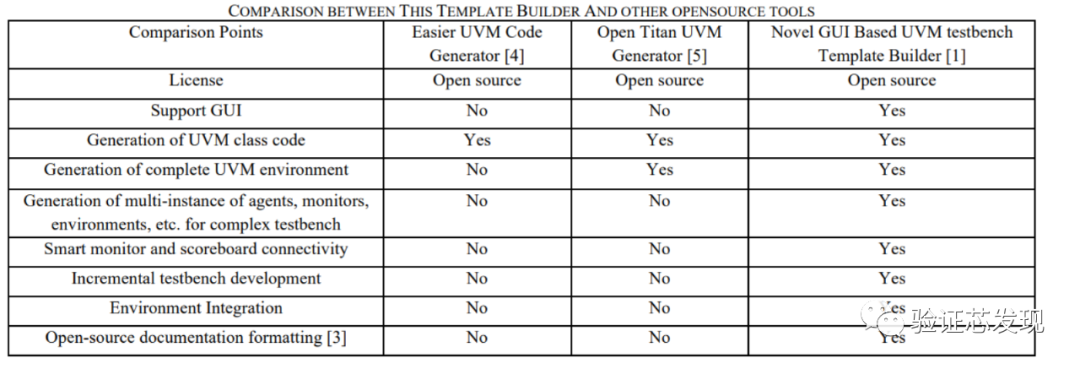

文中也给出几个工具的对比如下：
