前言

每种标签都有一个属于自己的tag，或从工艺上，或从结构上，或从材料上，或从应用领域上。例如：下图

这款标签，
从频率上来看，属于超高频标签；
从工艺上来看，属于注塑标签；
从供电上来看，属于无源标签；
从材料上来看，属于ABS内嵌PCB标签；
从应用领域上来看，属于固资标签等。

所以，每个标签都不“单纯”。

下面我们就根据不同的类别来看看，都有哪些标签种类。

---

提示：以下是本篇文章正文内容。

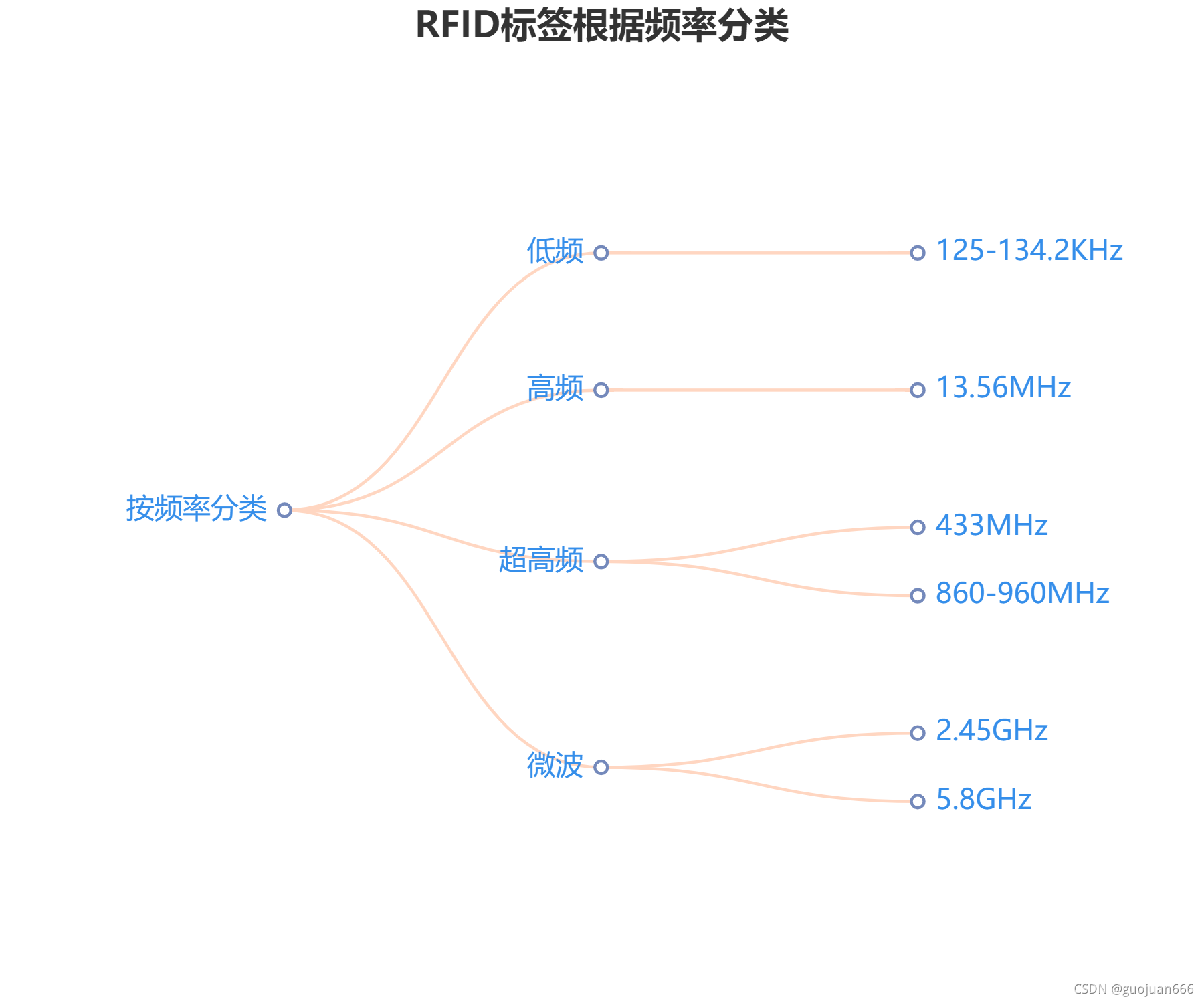

一、根据频率分类

上篇文章讲到过，就简单过一下。

---

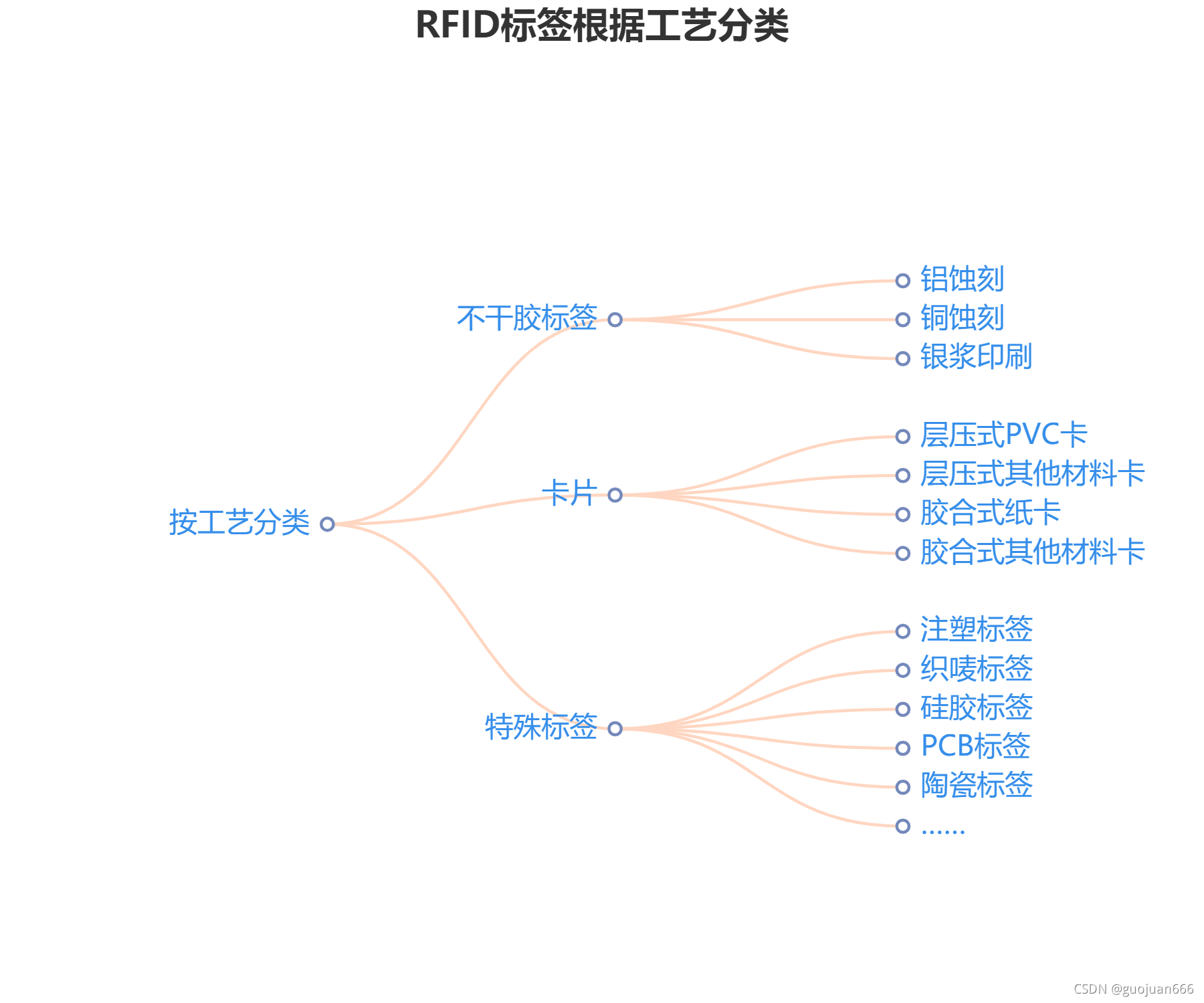

二、根据工艺分类

不同的标签，生产的每个流程的工艺上都有不同的分类。我也没办法全部都了解清楚，只能就我了解的一些常见种类标签的部分工艺进行简单分类。

1. 不干胶标签

不干胶标签的最大区别主要在天线的制作工艺上有不同，根据需要可能会在此基础上增加天线的局部或者整体易碎的工艺，或者直接在标签上用花刀模切，以达到防转移的目的。

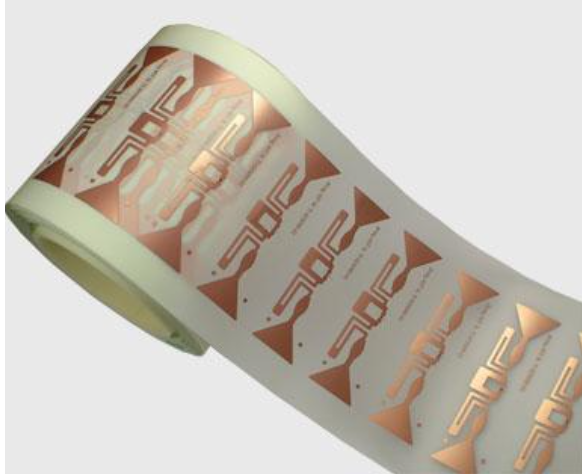

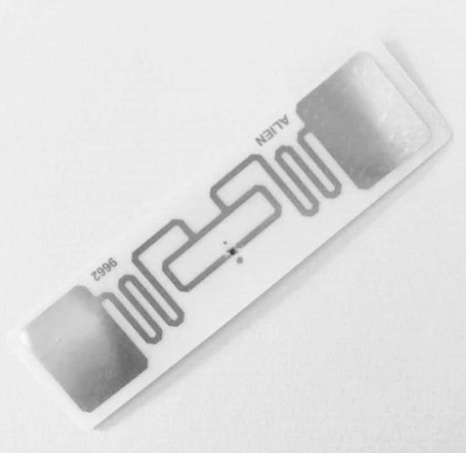

不干胶标签最为常见的是铝蚀刻的标签，技术成熟，成本较低。不干胶标签根据基材不同也会有很多细分，这里先不讲。

2. 卡片式的标签

卡片式的标签，一般是将铝蚀刻的inlay（HF和UHF较多），或者绕制好的线圈天线（LF和HF较多）放进制作卡片的材料之间，通过胶合或者层压固定，或者直接在一侧材料上绕制线圈再进行层压。然后对整体材料进行冲切，做出不同的形状和尺寸。

3. 特殊标签

3.1 注塑标签

注塑标签多为特种标签，常用ABS¹等工程塑料无外壳将内部标签包装起来，增加标签的耐高低温，耐腐蚀，防水，抗金属，延长使用寿命等方面的使用需求，便于应用更多复杂环境下。

3.2 织唛标签：

织唛标签有很多种，但都具备表面材料是织唛的特性，常用于衣物、床上用品等的盘点和溯源等。

内部有两种方式：一种两层织唛间内置Inlay²式的天线，通过胶合或者缝合边缘的方式制作成品；一种是将金属丝缝在织唛上作为天线臂，一侧用热熔胶粘合另一层织唛，如下图。

前者更美观，便于印刷表面。后者更牢固，可以重复洗涤，常用于酒店织物的管理。

3.3 硅胶标签：

如其名，表面材料是硅胶的标签。标签内部多为FPC³（我理解为做了芯片保护的铜蚀刻inlay），PCB⁴等形式天线，具体优势是表面更舒适，亲肤。常用作于洗衣标签，腕带使用。

3.4 PCB标签：

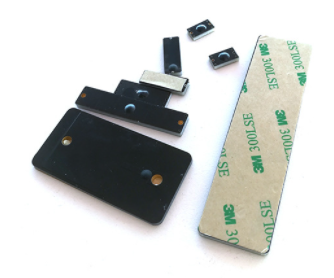

介质材料为用于制作PCB的板材，上面蚀刻的是RFID的天线。常用于超高频抗金属标签，高频标签。因其不抗老化的缺点，不便单独用于室外环境。常常需要在表面喷漆或者在外部加外壳的方式延长使用寿命。

3.5 陶瓷标签:

介质材料为陶瓷的标签，表层天线材料常为银浆。陶瓷易碎，所以陶瓷标签常用于车辆挡风玻璃。

因其介电损耗小等特点常用于超高频抗金属方向，相同尺寸制作的标签比PCB的碱金属标签读距略远（基于相同测试环境，测试设备，相同功率和芯片灵敏度等前提）。

3.6 其他标签：

前面没有提到的其他种类的标签还有很多，例如轮胎用的橡胶/弹簧标签，动物注射的玻璃管标签等等。这些都应用于专门的领域，比较小众，不一 一展开。

---

三、根据供电分类

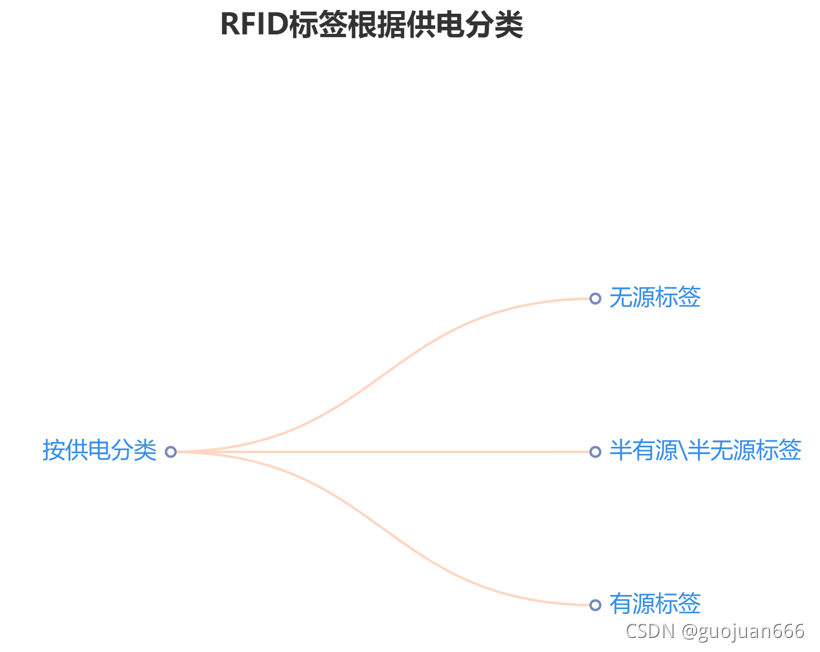

标签根据是否有额外电池供电，可简单分为无源标签,半有源或者半无源标签，有源标签三类。

无源标签：仅靠读写器发送到标签的能量激励标签工作，无外接电源，即为无源标签。
有源标签：标签工作的能量由电池提供，主动向读写器发送信号，无需读写器供能。
半有源/半无源标签：标签也连接有电池，但电池是为了给标签内部电路供电，标签工作与无源标签相差无几。

从成本上来看：有源＞半有源/半无源＞无源

从读距上来看：有源＞半有源/半无源＞无源

从使用寿命上来看：无源＞半有源/半无源＞有源

有源标签和无源标签使用的频率也有所不同。频率在433MHz、2.4GHz、5.8GHz时使用有源，860-960MHz使用无源。半有源在125KHz低频下激活，在2.45GH频率识别和上传数据。

---

四、根据材料分类

根据不同的标签的类型的制作工艺的不同，使用环境不同，会使用不同的材料，这里可根据第二节里的工艺分类后段来学习，这里不再赘述。

通常一种标签都不会只有一种材料，是由几种材料结合制成。

---

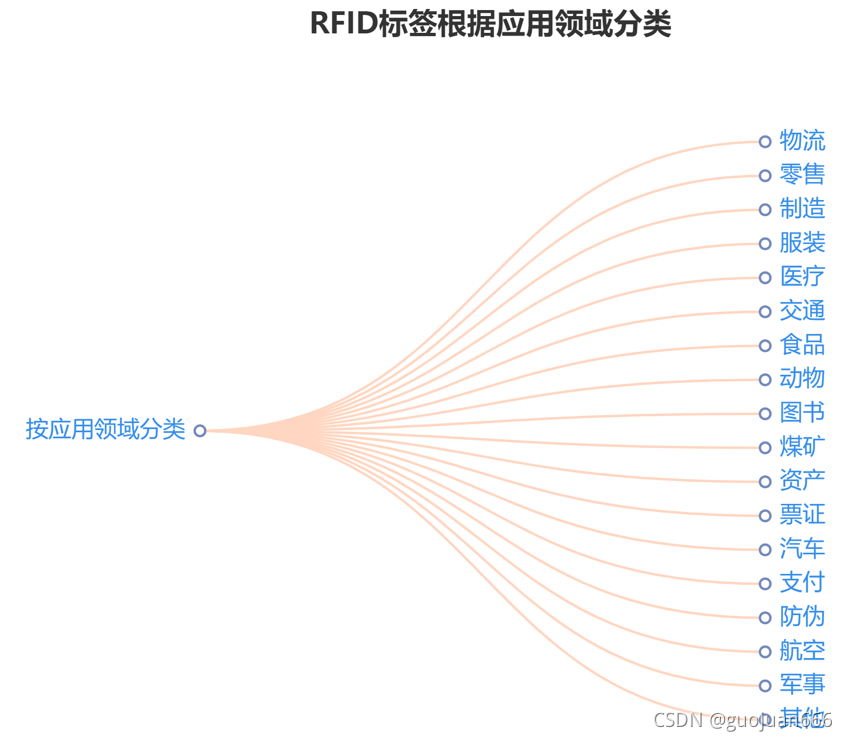

五、根据应用领域分类

因为不同行业有着不同的行业需求和标准，所以标签的读距、标签制作工艺、标签使用寿命等因素也就决定着它们能够应用于什么领域。

仅现阶段，RFID标签的应用领域就已经非常广泛。

RFID标签的功能性和便利性渐渐为人所知，越来越多的行业引入了RFID技术。

随着这些新行业需求的提出，使得RFID标签的研发者们不得不尝试新工艺，新结构，新材料，新芯片…所以这也推进了RFID技术的更快的发展。

---

总结

RFID标签可以从很多方向分类，如频率、工艺、材料、供电、应用领域等，每种分类都可以将标签分为很多小分支，这些小分支他们各自独立又互相联系。

再简单的标签都可以从他们的分类上学到很多东西。

---

以上是鄙人对标签分类的浅薄总结，欢迎交流探讨。

图片来自网络，如有侵权，联系删除。

---

1. ABS :丙烯腈(A)、丁二烯(B)、苯乙烯(S)三种单体的三元共聚物，三种单体相对含量可任意变化，制成各种树脂。 （来自百度）工程塑料的一种。 ↩︎

2. Inlay:是智能卡行业的专用术语，是指一种由多层PET底材含有芯片及线圈层合在一起的产品。即在印刷有天线的PET上通过导电胶水，热压好芯片之后的产品。称之为Inlay。(PET：也是工程塑料的一种) ↩︎

3. FPC：柔性电路板，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。（来自百度） ↩︎

4. PCB：印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。（来自百度） 因制作PCB的工艺中，需要将需要蚀刻的电路印刷上去，蚀刻掉多余的金属，前面提到的铝蚀刻和铜蚀刻的inlay也有同样的步骤，明明是蚀刻的天线，有时候也称为印刷天线。银浆印刷标签除外。 ↩︎
