一、RFID电子标签背景
RFID(Radio Frequency Identification)标签是一种用于识别和跟踪物体的技术,它包括一个微型芯片和一个天线,可以用来存储和传输数据。RFID技术广泛应用于各个行业,包括零售、物流、医疗保健等领域。
RFID标签的背景可以追溯到二战时期,当时美国军方首次使用这种技术来识别飞机。在随后的几十年中,RFID技术逐渐发展壮大,成为一种重要的自动识别技术。随着技术的不断进步,RFID标签变得更加小型、便宜和可靠,也越来越被广泛应用于各个领域。
RFID标签的背景还包括与其他自动识别技术的比较,如条形码。相比于条形码,RFID标签具有更高的读取速度、更广泛的识别范围和更大的存储容量,可以更好地满足现代物流和零售等领域对于自动识别技术的需求。RFID标签的背景为其在各个行业的应用打下了坚实的基础。
RFID技术具有许多优点,如高效的标识和跟踪能力,使其在多个领域得到广泛应用。因此,RFID标签的前景非常广阔,有望在未来得到进一步发展和普及。
随着物联网技术的快速发展,RFID标签将在物流、仓储、供应链管理、零售、医疗保健、食品安全和农业等领域发挥更大的作用。RFID技术的不断创新和成本的不断降低也将推动其应用范围的扩大。
未来,RFID标签可能会更加智能化,具备更多的功能和应用场景。例如,通过与传感器技术结合,可以实现对物品的实时监测和追踪,提高生产效率和产品质量,保障食品安全,提升用户体验。
总的来说,RFID标签具有巨大的市场潜力和发展空间,未来将继续成为物联网和智能化时代的重要组成部分。
- 货物跟踪和管理:RFID标签可以用于标识和跟踪货物的位置和状态,帮助企业实现库存管理、仓储管理和物流管理等方面的自动化和智能化。
- 物品认证和防伪:RFID标签可以用于对商品进行身份认证,防止假冒伪劣产品的流通,保障消费者的权益。
- 安全监控和追踪:RFID标签可以用于监控和追踪危险化学品、药品、食品等易变质或易失窃的物品,保障公共安全和健康。
- 门禁和工作考勤:RFID标签可以用于实现企业门禁系统和员工考勤系统的自动识别和记录,提高工作效率和安全性。
- 信息采集和交换:RFID标签可以用于在不同设备、系统或场景中进行信息采集和交换,实现数据沟通和共享的无缝连接。
- 货物跟踪:在港口码头使用RFID标签能够实现货物的实时跟踪,提高货物的可视化管理效率,减少货物丢失和误装的风险。
- 装卸作业:通过在货物上粘贴RFID标签,能够实现对货物的自动识别和记录,从而提高装卸作业的效率和准确性,减少人工操作的错误。
- 安全管理:通过在集装箱或货物上安装RFID标签,可以实现货物的安全管理和监控,及时发现异常情况,保障港口码头的安全。
- 信息共享:RFID标签的应用可以实现不同环节和部门的信息共享和协同工作,提高港口码头内部各个环节的协作效率。
- 数据统计和分析:通过RFID标签的在线信息采集和记录,能够实现对货物流向和码头作业情况的数据统计和分析,为港口码头的管理和运营提供重要参考。

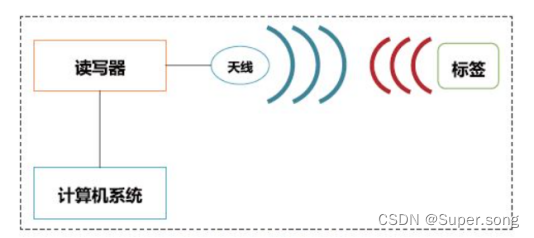

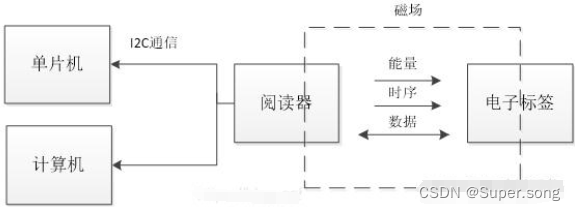

标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(PassiveTag,无源标签或被动标签),或者主动发送某一频率的信号(Actielag,有源标签或主动标签);解读器读取信息并解码后,送至中央信息系统进行有关数据处理。
无源标签基本单元:芯片IC(模拟电路、数字控制、电可擦除可编程只读存储器、(E2PROM)模块)。
线圈/天线:绕制线圈、蚀刻天线、特殊设计金属反射天线板。

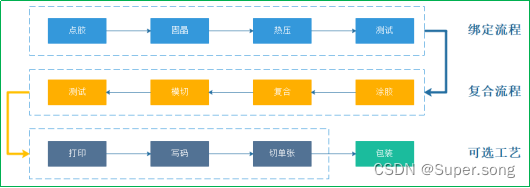

流程说明 | |
1.点胶 | 该流程采用点胶控制器,通过特定针筒在天线基板上特定位置点上胶水,把天线和芯片粘合在一起,并经过高温固化,电性能检测,最终分切成单排并回收成卷状干标签的生产过程。 |
2.固晶 | 首先对晶圆中的芯片进行拾取并翻转,然后有拾取头拾取并贴装到天线基板上已点胶的位置,完成对芯片的倒转贴装任务。 |
3.热压 | 通过热压头对芯片与天线的连接部位进行加热、加压,使得胶水固化,完成芯片与天线的连接。 |
4.测试 | 在收卷之前对粘接好芯片的RFID电子标签进行测试,对不符合要求的标签打上标识。 |
8.1工作频率分类
低频(LF)RFID标签 | 工作频率为125 kHz或134.2 kHz频段。 |
高频(HF)RFID标签 | 工作频率为13.56 MHz。 |
超高频(UHF)RFID标签 | 工作频率为860-960 MHz。 |
无源RFID标签 | 不需要内置电池,通过天线接收射频能量来激活并与读写器通信。 |
有源RFID标签 | 内置电池,具有更长的通信距离和更强的信号传输能力。 |
被动RFID标签 | 不具有自主能源,通过读写器发送的射频信号来激活并回传信息。 |
主动RFID标签 | 内置电源,可以主动发送数据信号。 |
8.2传输协议区分
低频(LF)标签 | 高频(HF)标签 | 超高频(UHF)标签 | 2.4G有源RFID技术 |
ISO 11784、ISO11785、 ISO18000-2 | ISO14443A、ISO14443B、ISO15693 | ISO18000-6A、ISO18000-6B、 ISO18000-6C(EPCC1 G2) | 自有协议或制定的标准协议 |
ISO11784协议、IS011785协议:阅读器以134kHz 频率的50ms未调制波进行传输给附近的标签供电,然后监听125/134 kHz的调频回复。
8.2.2高频通讯协议
ISO 14443协议:高安全性、支持数据加密和认证,防冲撞冲突技术、适用于敏感信息场景。通讯距离有限,通信速率较慢。ISO14443支持13.56MHz的智能卡。该标准有两种不兼容的类型,A和 B,一种采用100%深度脉冲调制,另一种使用10%深度开关调制向标签发送命令。类型A使用二叉树遍历来解决标签之间的冲突,而类型B使用时隙Aloha方案。
ISO15693协议:高通信速率和灵活性,适用于快速识别大量标签的场景,安全性相对较低、防冲撞能力较弱。ISO15693也支持13MHz的智能卡,但使用另一种方式来解决上行链路、下行链路和冲突问题。
8.2.3超高频通讯协议
ISO18000-6B协议:多标签读取性能一般,不适合大量标签的场景,先读ID号再读数据区,数据读取速度为40kbps;成本较高。
ISO18000-6C协议:适合大量标签读取;先读EPC号码,ID号需通过读取数据方式获取;数据读取速度为40-640kbps;具备多种写保护。
8.3电子标签芯片
芯片类型 | 公司名称 | 芯片型号 |
UHF(860-960MHz) | Alien | Alien-H3、Alien-H4、Alien-EC |
Impinj | M4D、M4E、M4QT、M5、R6、R6P | |
NXP | G2IM、G2XM、G2IL、U7、U8 | |
EM | EM4124、EM4324、EM4325 | |
HF(13.56MHz) | NXP | SLI、SLIX、Ultralight、Ntag213/215/216 |
EM | EM4237 | |
复旦 | F08 | |
电子标签芯片区别 | ||
HF(13.56MHz) | 坤锐、华大等其它国产芯片 | 坤锐基本为大存储容量芯片,如双频(UHF和HF)、温度检测、开短路检测、LED驱动、耐高温、支持EAS防盗等功能;Qstar-5X包含Qstar-53、Qstar-54、Qstar-55、Qstar-56四款,通过User区的大小不同进行区分。 |
Alien | H3系列存储大,但读取灵敏度较低,H4\H5读取灵敏度较高; | |
Impinj | 整个M4系列均为双端口芯片(可以做双极化标签),避免线极化标签与读写天线极化交叉读不到,或者极化衰减读距近的情况;M4QT芯片的QT功能为独有,分公共和私有数据两种方式,安全性更高。 Impinj芯片更新规律,灵敏度越来越高,芯片尺寸越来越小。 | |
NXP | U7系列中Ucode7、Ucode7m为高灵敏度、小内存芯片,则Ucode 7Xm-1K、Ucode 7Xm-2K、Ucode 7Xm+为大内存,灵敏度略低;U8系列为更高灵敏度达到了-23dBm,U9系列灵敏度达到了-24dBm,但存储变小了。 |
8.4电子标签常用天线
序号 | 天线类型 | 主要材料 | 优点 | 缺点 | |
1 | 铝蚀刻天线 | 铝箔+PET或PI | 1、成本较低; 2、稳定性好; | 蚀刻过程中产生废酸;不环保。 | |
2 | 铜蚀刻天线 | 铜箔+PET或PI | 1、导电性能比铝天线好; | 成本比较高;容易氧化;不环保。 | |
3 | 银浆印刷天线 | 银浆+铜版纸或PET | 1、可以直接印在纸张或其它材料上,可以满足一些特殊的需求; | 成本比较高;稳定性不够好。 |
8.5电子标签读取距离及传输速率
名称 | 低频(LF)标签 | 高频(HF)标签 | 超高频(UHF)标签 | 2.4G有源RFID技术 |
识读距离 | 几厘米到几十厘米 | 几厘米到一米 | 几米到数十米 | 达数百米 |
读取参数 | 数据传输速率相对较慢 | 数据传输速率略快 | 数据传输速率较快 | 数据传输速率较快 |
标签特点 | 对于金属和液体的穿透能力强,不易受到干扰;单个读取。 | 对于电磁干扰敏感,但有较好的防冲突能力;可群读可单读。 | 对标签的数量有较好的扩展性,适用于大规模物品的追踪和管理。 | 主动发射信号、长距离识别。 |
8.6电子标签材质
电子标签材质类型 | |
贴纸式RFID标签 | 通常由面层、芯片和天线层、胶层和下层构成。标签标签的成本低廉,可贴合,可以直接贴到被识别的对象上,而表层则可以印刷文字。 |
塑料RFID标签 | 采用特定的工艺与塑料基材(ABS、PVC等),将芯片与天线封装成不同外形的标签。封装RFID标签的塑料可以采用不同的颜色,封装材料一般都能够耐高温。 |
玻璃RFID标签 | 玻璃封装RFID标签将芯片与天线封装在不同形状的玻璃容器内,形成玻璃封装的RFID标签。 |
抗金属RFID标签 | 金属RFID标签就是在RFID电子标签的基础上加了一层抗金属材料,这层材料可以避免标签贴在金属物体上面之后失效的情况发生,抗金属材料是一种特殊的防磁性吸波材料封装成的电子标签。 |
8.7电子标签使用年限
电子标签分为两大类,分别为被动式标签、主动式标签。
被动式标签:没有自己的电源,需要通过读写器的电磁场来激活并进行通讯。这种标签通常由铜线、铝箔、塑料等材料组成。
主动式标签:具有自己的电源,可以主动向读写器发送信号。
标签使用年限 | |
被动式标签 | 使用寿命一般在3-5年左右。 |
主动式标签 | 通常使用寿命更长可以达到10年以上。 |
8.8电子标签封装
电子标签按封装分类可分为卡片类封装方式、标签类封装方式、异性类封装方式三大类。
其中卡片类封装方式又分为层压式和胶合式;标签类封装方式分为粘贴式和吊牌式;异性类封装方式分为金属表面设置型、腕带型、动、植物使用型 。
标签封装方式 | |
卡片类封装方式 | 层压式: 有熔压和封压两种类型。熔压是由中心层的INLAY 片材和上下两片PVC 材加温加压制作而成。P V C 材料与I N L A Y 熔合后经冲切成如ISO7816 所规定的尺寸大小。当芯片采用Transponder时芯片凸起在天线平面之上(天线厚0.01~0.03mm),可以采用另一种层压方式,即封压。此时,基材通常为PET或纸,芯片厚度通常为0.20~0.38mm,制卡封装时仅将PVC 在天线周边封合,不是熔合,芯片部位不受挤压,可以避免出现芯片被压碎。 |
胶合式:它采用纸或其他材料通过冷胶的方式使Transponder 上下材料胶合成一体,再模切成各种尺寸的卡片。 | |
标签类封装方式 | 粘贴式:它所制造出的成品可制成为人工或贴标机揭取的卷标形式,是实际应用中最多的主流产品。如航空用行李标签, 托盘用标签等 |
吊牌式:对应于服装、物品采用吊牌类产品, 它的特点是尺寸紧凑, 可以回收. | |
异性类封装方式 | 金属表面设置型:很多电子标签在不同程度上会受到金属的影响而不能正常工作。这种类型的标签经过特殊处理,可以用在在金属上并可以读写。 |
腕带型:可以一次性(如医用)或重复使用(如游乐场)。 | |
动、植物使用型:封装形式可以是注射式玻璃管、悬挂式耳标、套扣式脚环等。 |
8.9电子标签应用
低频标签(125KHz) | 高频标签(13.56MHz) | 超高频标签(915MHz) | 2.4G标签 | 5.8G标签 |
宠物标签; 低频猪耳标; 地埋探测标签; 低频钥匙卡; 低频食堂饭卡; | 人员卡身份卡; NFC防伪标签; 图书管理标签; 手环腕带标签; 洗涤标签; 防伪溯源标签; | 宠物标签; 海关集装箱标签; 仓储管理电子标签; 零售电子标签; 电力巡检标签; 货车车险标签; | 人员定位标签; 冷链温度标签; 校讯通标签; 电动车防盗标签; 早期车辆识别标签; 监狱犯人手腕带; | ETC识别标签; 人员精准定位标签; 矿井人员定位; |
8.10电子标签尺寸及适应环境
名称 | 低频(LF)标签 | 高频(HF)标签 | 超高频(UHF)标签 | 2.4G有源RFID技术 | ||||
成本 | 相对较低 | 相对较高 | 相对较低 | 相对较高 | ||||
RFID标签尺寸 | ||||||||
标签名称 | 尺寸 | 使用温度 | 图片 | 价格 | ||||
PVC白卡(ISO18000-6B、6C) | 8.6cm*5.3cm*1.05mm | (-40℃到+85℃);相对湿度95% | 超高频PVC:0.75元; | |||||
纸质防拆标签(ISO18000-6B) | 8.55cm*5.4cm | (-40℃到+50℃);相对湿度10到95% | 超高频:1.4元; | |||||
陶瓷标签(ISO18000-6B、6C) | 9.2cm*2.4cm或8.6cm*5.3cm*1.05mm或1.6cm*7.4cm*0.3mm | (-20℃到+85℃);相对湿度95% | 超高频陶瓷:20元; | |||||
纸质标签(ISO18000-6B) | 7.6cm*4.8cm | (-20℃到+85℃);相对湿度95% | 超高频:0.38元; | |||||
Alien不干胶电子标签(ISO18000-6C) | 8.98cm*1.17cm | (-25℃到+50℃);相对湿度10到95% | 超高频:0.4元; | |||||
超高频水洗标签 | 90X40X2.2mm, 52*12mm(±0.5mm), 101*26mm(±0.5mm) | 环境温度(-40℃到200℃) | 超高频:1.1元; | |||||
耐高温抗金属标签 | 20*19*3mm, 60*19*5mm, 30*5*1mm | 环境温度(-30℃到300℃) | 超高频:15元; | |||||
小巧型电子标签(例如3515) | 35mm*15mm | |||||||
较大型电子标签(例如5815) | 58mm*15mm | |||||||
窄型电子标签(例如7010) | 75mm*10mm | |||||||
其它规格电子标签 | 12.31mm*98.18mm、105mm*25mm、94.8mm*8.2mm |
