今天我们聊聊,关于Q值

开篇碎碎念

关于Q值,大家多多少少都听说过的吧。

为什么Q值的计算公式里有时候R是分母,有时候R是分子?

Q值和相对带宽有什么关系?

Q值越大越好吗?

接下来我们来聊聊“Q值”,解开这些疑惑。

在这里插入图片描述

一、Q值是什么?

Q值:Quality Factor ,品质因子,品质因数,用来衡量电子器件或谐振电路性能的一种无量纲的物理量。Q值是电子器件或谐振电路损耗的测度。
是不是还是不太具象?
说起损耗,常常接触材料或者做天线电路仿真的读者,可能就会想到损耗角正切tanδ。
还不熟悉?
损耗角正切,还有些别称:损耗因子,损耗因数,阻尼因子。
看这些个别称,就能看出它和Q值有非同一般的关系:Q值是损耗因子的倒数。

因为,损耗因子的定义:周期内,损耗能量与在存储能量之比。

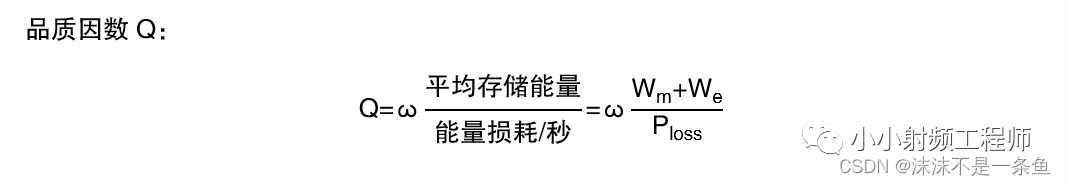

所以,就能引出Q值的定义:周期内,存储能量与能量损耗的比值

二、Q值的计算

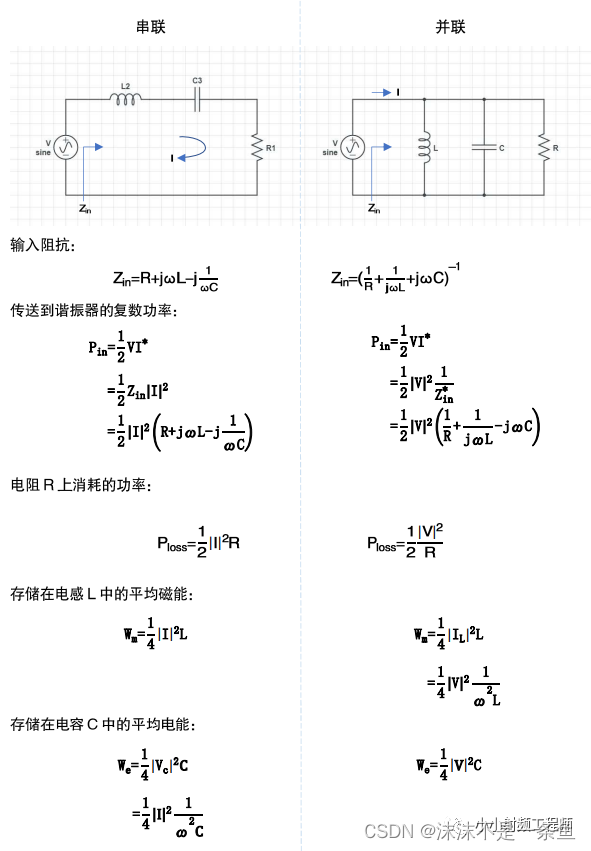

因为并联和串联的RLC谐振电路的计算方式不一样,接下来会分两边同时展开,方便对比分析。

因为


在不考虑外接网络引入的额外损耗时,谐振器的损耗均等效为R。
谐振时(ω=ω0),平均存储磁能和电能相等,即

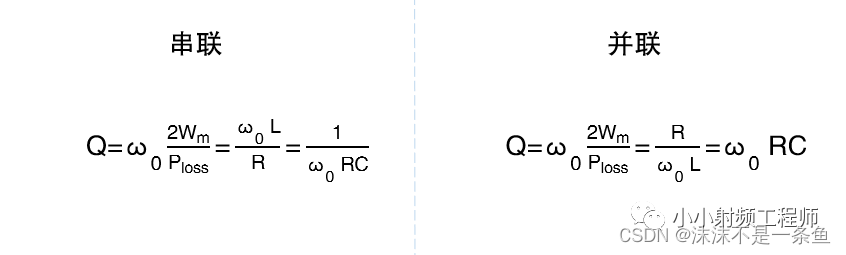

此时品质因数Q表示为:


通过上面的Q值计算推导,大家应该明白什么时候R作分子,什么时候R作分母完全和谐振RLC电路是串联电路还是并联电路直接相关。在实际运用中,注意区分。

三、Q值的影响因素

Q值的影响因素,也能通过上述式子看得出来。
影响Q值的因素有:谐振频率、等效电阻、等效电容、等效电感。
再通过这些概念因素,扩展到实际应用中,就要复杂些许。电路(电子元件)中,能引起上述因素变化的,都算。
比如:电感器品质因数的高低就与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等相关。
要论是正相关还是负相关,就要看在等效电路中,元件是并联还是串联了。

四、Q值与相对带宽的关系

频率接近谐振频率时,

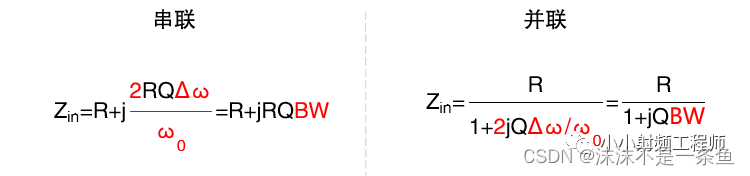

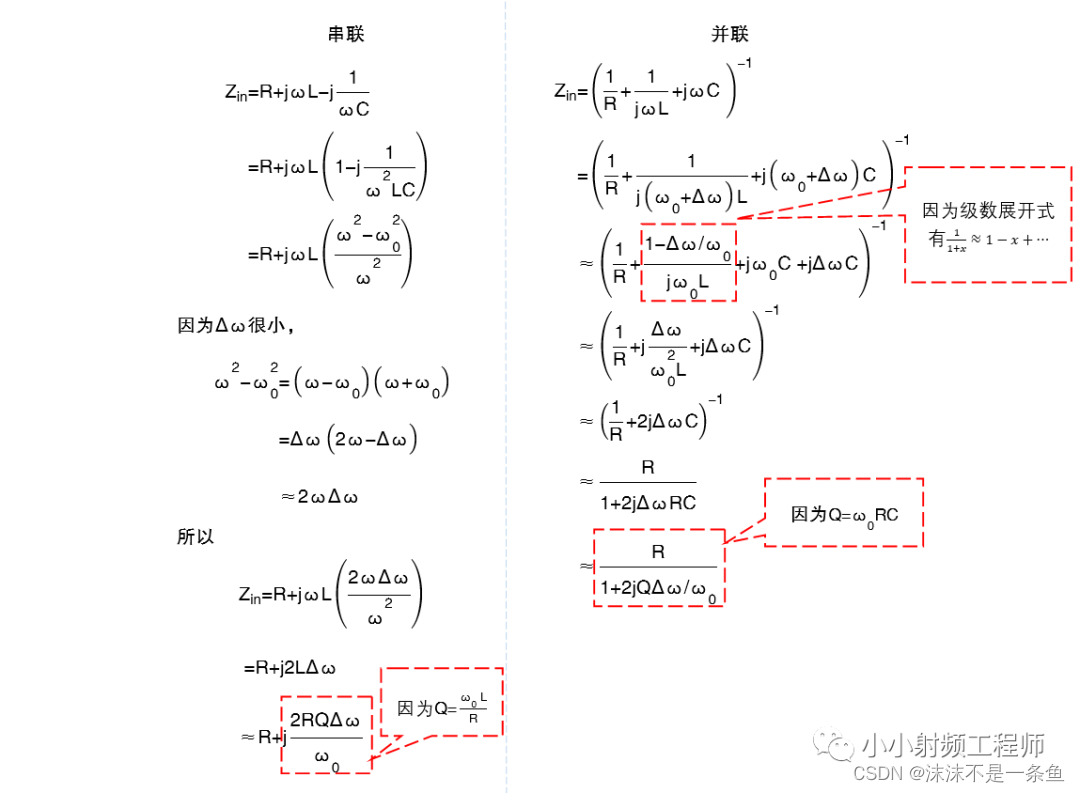

此时Δω很小,则输入阻抗可表示为

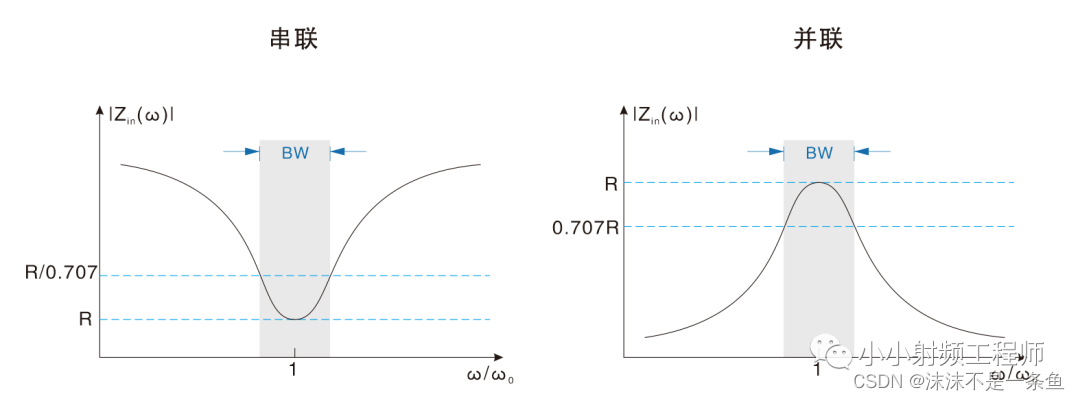

输入阻抗幅值与频率的关系曲线为:

传输到电路的平均功率(实数部分)为谐振时传送功率的一半时,有

半功率相对带宽BW,如上面曲线图所示,串联和并联电路的半功率带宽的边缘都出现在:

所以:


因为


所以有

BW=1/Q

半功率相对带宽与Q值互为倒数。Q值越大,半功率相对带宽BW越小。

五、RFID高频电子标签中的Q值

眼光收回来,以RFID电子标签举例,Q值常常在高频标签中被提起。

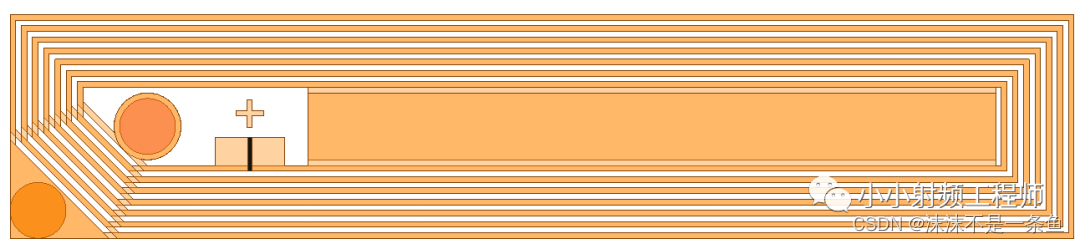

高频的RFID电子标签,就是一个明显的谐振回路。以下图的标签举例:

最明显的一圈圈的线圈绕出来的是电感,中间重叠部分引入的以及相邻线圈之间寄生的电容,以及导电材料自身的电阻率及宽度、厚度等等原因带来的电阻
由这些个组成电感、电容、电阻并联起来,组成了一个RLC谐振回路。
所以电子标签天线的Q值计算式:

所以,在电子标签中,Q值与等效电阻成正比,与等效电感成反比,与电容成正比。
进而,想要提高标签的Q值,可以从以上三个方面去考虑。
知道了吧,这就是加载了电容的电子标签读取效果更好的原因。

六、Q值越大越好?

按照前面讲的,Q值是电子器件或谐振电路损耗的测度。损耗越小,Q值越高。那Q值应该越大越好对吧?

在一定范围内,确实是这样的。

但是亦如前面所说,Q值与相对带宽互为倒数。Q值越大,相对带宽越窄。带宽窄了,能适用的应用环境不就缩小了吗?

就电子标签而言,一款适用范围广的标签,需要在不同的应用环境里都有很好的表现。被贴物不同,意味着频移程度和损耗不同。如果标签带宽窄,贴在一个介电常数大些的材料上,谐振频率偏出了需要的工作频带外,Q值再大也不好使。

上面是从带宽上来解释。

另一方面,过高的Q值,如果此时谐振电路的输入功率较大,会导致电感烧毁、电容击穿、电路振荡等情况发生。
所以大家在实际应用中要注意对Q值作衡量和取舍。

[参考文献]

戴维·M.波扎.微波工程(四版).[M].北京:电子工业出版社,2019(10):217-224.
