电子器件系列43：IGBT技术参数

以IXBH16N170为例

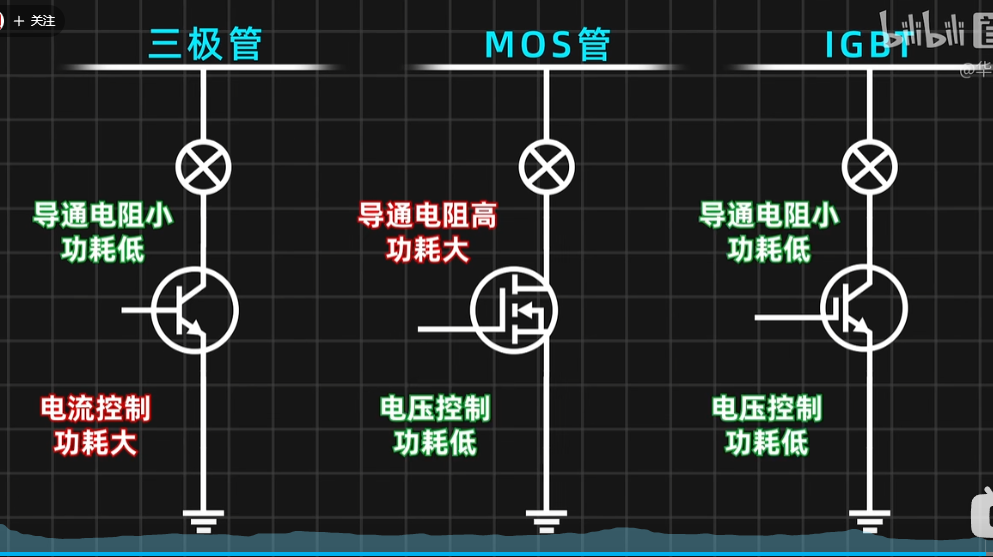

IGBT/三极管/MOS管的区别？

IGBT/三极管/MOS管的区别_哔哩哔哩_bilibili

 导通电阻？

如果器件导通，开始通过电流（比如100A），那么其对应的电阻就是导通电阻，如果导通电阻小，工作时消耗的功耗就低

控制功耗？

用于维持导通的能量，维持各种通道实现器件导通，其所消耗的能量

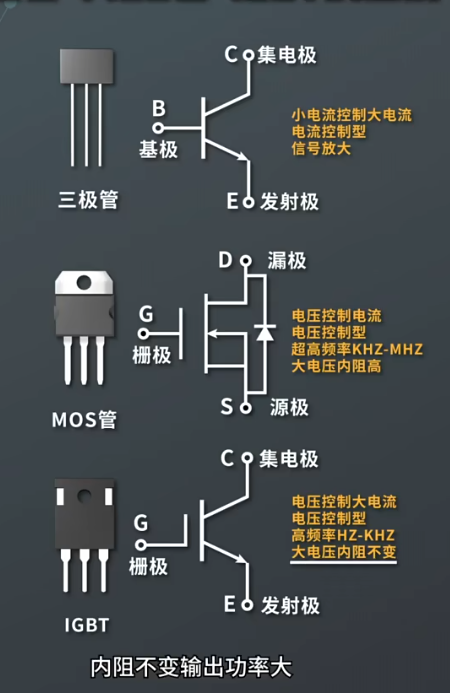

IGBT MOS管 三极管应用场景与区别_哔哩哔哩_bilibili

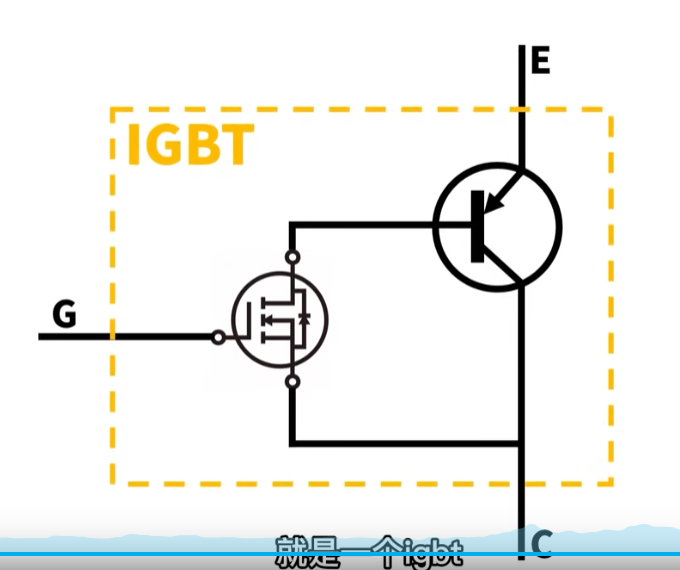

 三极管和mos管的等效组合就是一个igbt

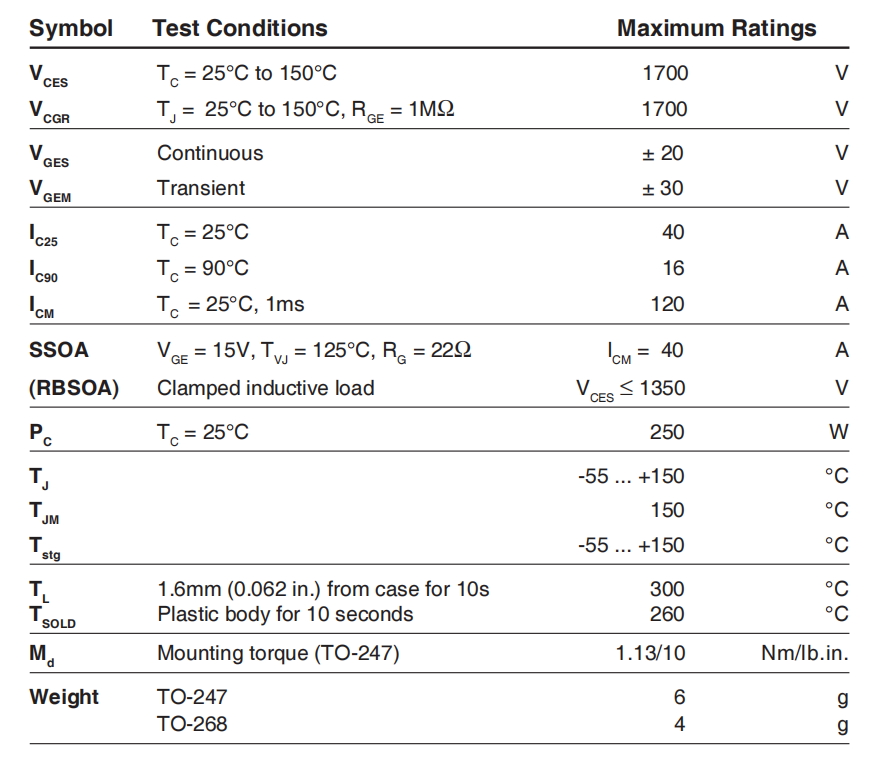

 以一个实际的器件规格书为例：



 从上到下来看：（注意这里给的都是最大极限值）

1、v-ces   ，ce级之间最大能承受的电压（IGBT截止时，CE两端的最大击穿电压。）

 2、Vcgr

没查到，可能是c、g级之间的反向最大可承受电压

3、v-ges（连续峰值电压）

 4、v-gem

不知道，可能是瞬时峰值电压

5、Ic

6、icm



7、





安全工作区。分为FBSOA（正偏安全工作区）、RBSOA（反偏安全工作区）、SCSOA（短路安全工作区）。

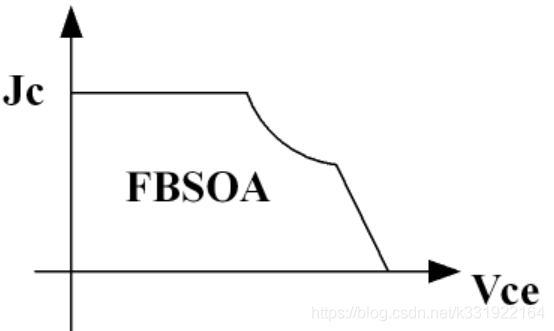

FBSOA，与工艺相关，得到电压-电流密度曲线，如下图所示。

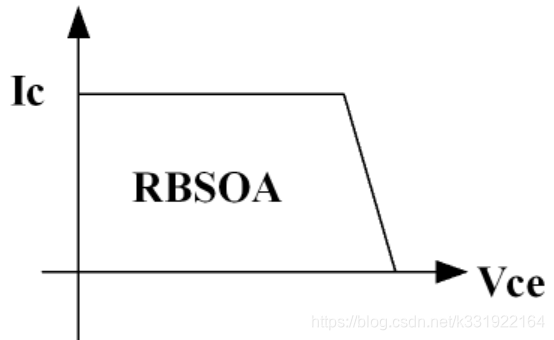

RBSOA，与Vce电压、Ic电流相关，得到电压-电流曲线，曲线所包围的面积为安全工作区，如下图所示。

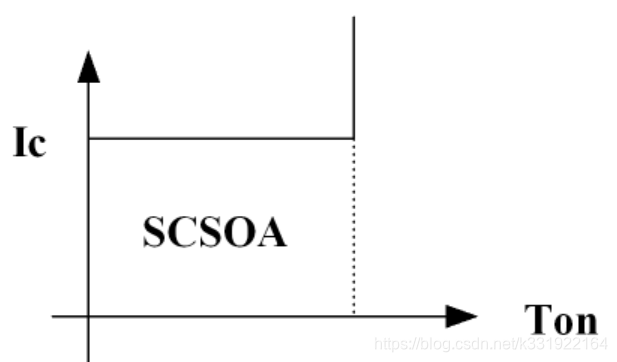

SCSOA，与门极开通时间、Ic电流相关。逐步增大门极开通时间，再测Ic电流，得到时间-电流曲线，如下图所示。

 8、pc

 9、

安装扭矩

10

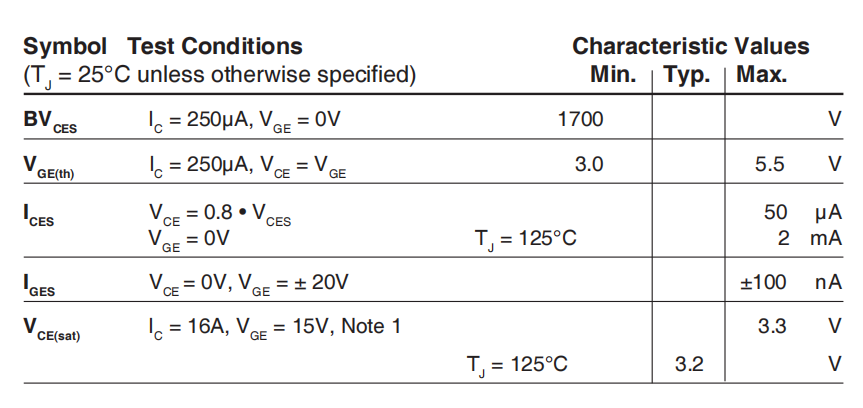

从上到下， 这些参数表明了最小值，典型值，最大值（管子在截止或导通时的各种工作电流和工作电压）

1、

 2、vge（th）

 3、

4、



5、

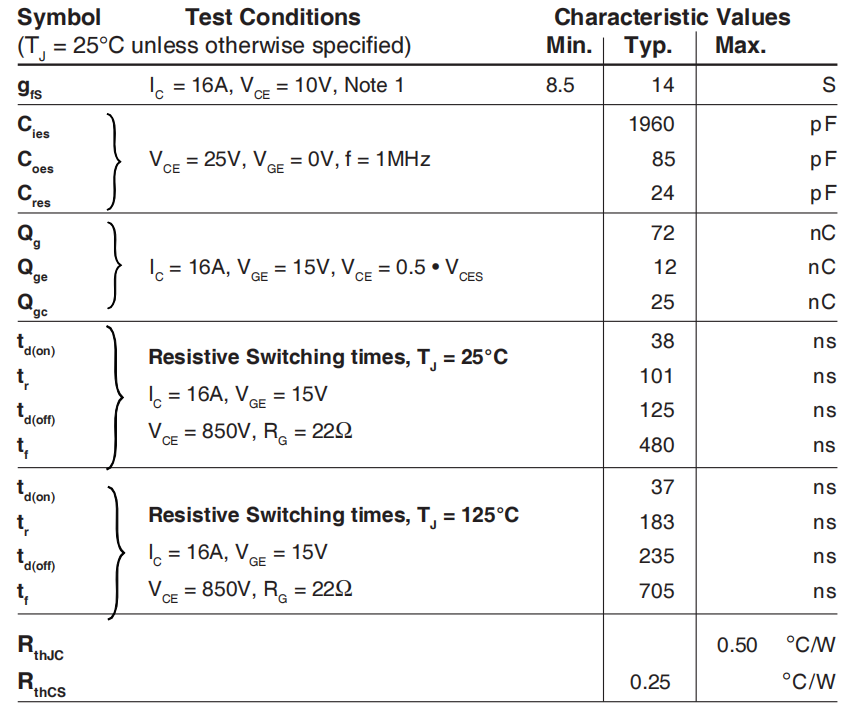

从上到下：

1、

跨导gfS

跨导gfS代表了根据栅极电压变化而产生的电流变化。

2、

3、



4、



5、



1、



 2、
