气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体。气体放电管是一种间隙式的防雷保护元件，它用在通信系统的防雷保护。
芯片的避雷针，GDT气体放电管，是如何顶住雷电的冲击？_哔哩哔哩_bilibili

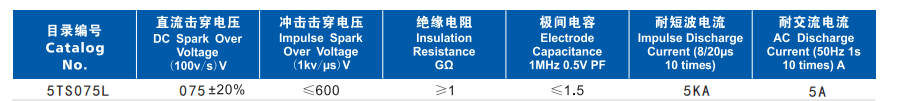

特征参数
气体放电管的工作过程是：当电压超过击穿电压时，气体放电管放电，并将浪涌能量直接泄放到地，等管子电流低于放电电流时，结束放电。常作为选型考虑的有下面一些参数：
1）直流击穿电压（DC spark-overvoltage）：系统工作在一个低上升率（测试波形dv/dt≤100V/s）电压波形时测得的击穿电压，一般是一个电压区间。代表了受保护系统可正常工作范围。
2）冲击（或浪涌）击穿电压（Impulsespark-over voltage）：系统工作在一个高上升率（1kV/μs，或用100 V/μs 、5kV/μs）电压波形时测得的击穿电压，一般是一个电压区间，代表了一般防护时的击穿电压。
3）标称放电电流（使用寿命Service life）：
①通过50Hz交流电流的额定有效值，通常规定放电10次（每次放电时间1s）可通过最大电流有效值、单次（放电0.18s，连续9个周波）使用可通过最大电流有效值。（耐交流电流）
②8/20μs波形的额定放电电流，通常规定单次使用可通过最大放电电流值、放电10次可通过最大电流。（耐短波电流）
4）绝缘电阻（Insulationresistance）：放电管未着火时，放电管的绝缘电阻值。一般对90V和150V的放电管测试用50V（DC）；其余规格的放电管测试电压用100V（DC）。要求绝缘电阻为1~10GΩ。
5）电容（Capacitance）：放电管电极间电容，一般在2~10pF。
百度安全验证
https://baijiahao.baidu.com/s?id=1700424018522466003&wfr=spider&for=pc

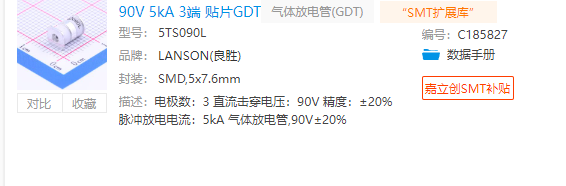

陶瓷气体放电管选型要点：
1) 直流击穿电压要高于线路的正常工作电压，并留有一定的余量。
2）要确保器件脉冲击穿电压值低于后级被保护线路所能承受的最高瞬时电压值。
3）GDT的通流量应根据防雷电路的设计指标来定，GDT通流量需大于防雷电路设计的通流容量。
4）交直流电源保护中要考虑续流折断问题。
