PSCAD学习笔记（4.3）AC Faults交流故障：外部故障控制，使用多次运行Multiple-Run（高效调参神器）

引言

该学习笔记结合官方文件和个人学习见解撰写，主要分享一些常见实用功能，欢迎讨论、补充、指正。如果本文对您有所帮助，麻烦点赞评论支持一下。您的支持是我更新的动力。

官方示例

Chapter 1 - AC Fault Studies | PSCAD

外部故障控制

目标

在本节中，我们将故障组件中的外部控制选项与多重运行组件结合起来，以确定故障期间出现的最大电流大小。故障起始时间（即波形点）和故障类型都是变量，由多运行组件控制。

关于多运行组件，请参照上一节笔记。

PSCAD学习笔记（4.2）AC Faults交流故障：使用多次运行Multiple-Run（高效调参神器）-CSDN博客https://blog.csdn.net/gwenh/article/details/139624232?spm=1001.2014.3001.5502

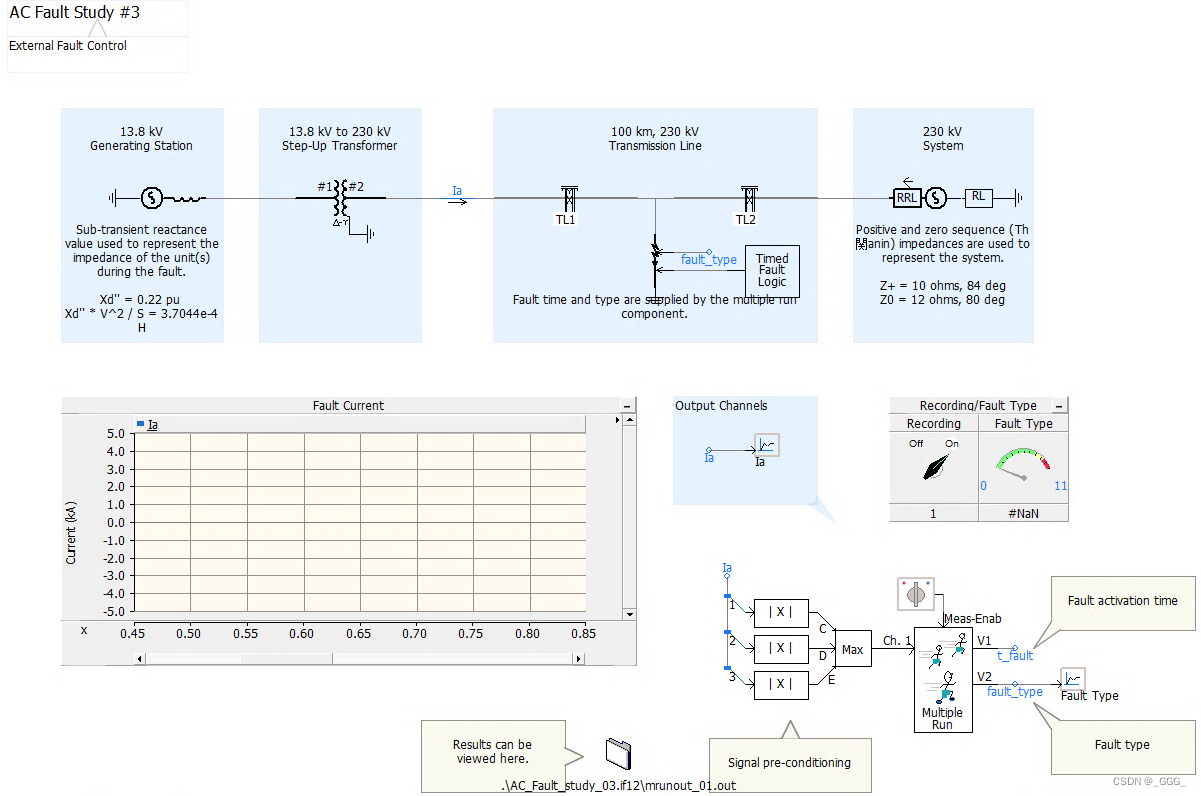

仿真模型

本节模型与上一节相差不大，主要区别在于：上一节仅调节故障时间一个参数，这一节调节故障时间和故障类型两个参数，以求解最大故障电流瞬时值。

故障设置

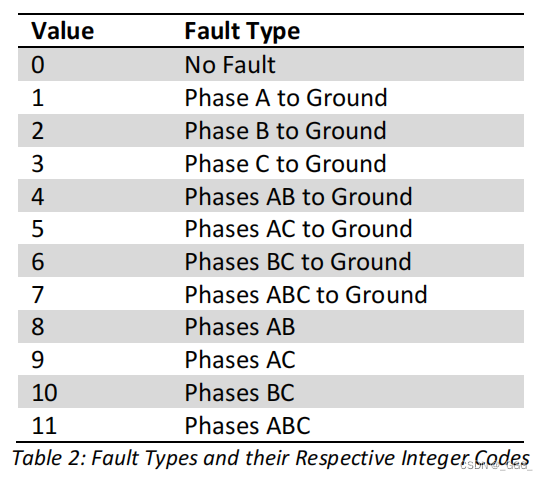

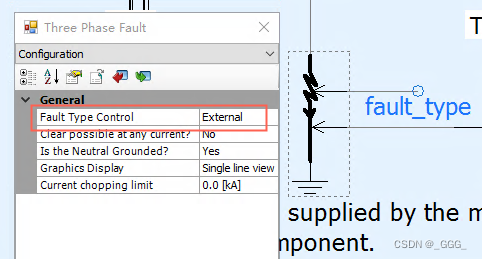

选中三相故障模块中的“外部故障控制”选项，出现控制接口fault_type。数值与对应的故障类型见表。

故障期间出现的电流可以看做故障发生的“波形点”以及故障类型的函数。多运行组件用于在电压波形上的不同点激活不同的故障类型。

通俗来讲，多次运行组件将反复地测试不同故障类型下、不同故障时刻下的故障电流，求解最大故障电流瞬时值对应的工况。

这里可以直观体现多次运行组件的优势，面对多个调参、多种排列组合的测试工况，可以高效率地求解目标。

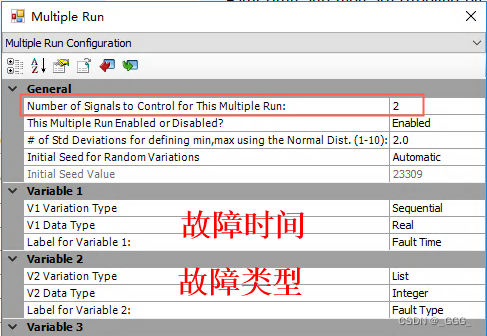

多次运行组件设置

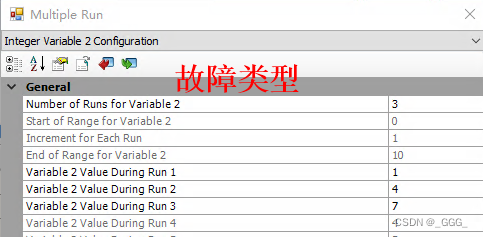

多运行组件已重新配置以提供两个输出：故障时间和故障类型。故障类型以整数列表的形式传递给多运行组件。这里只模拟了A-G、AB-G和ABC-G相之间的3种故障类型。

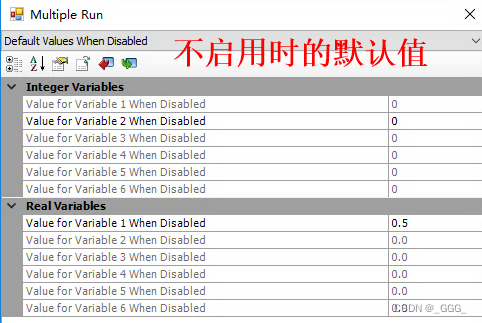

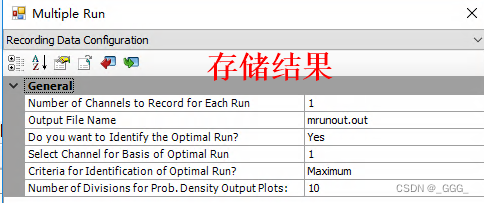

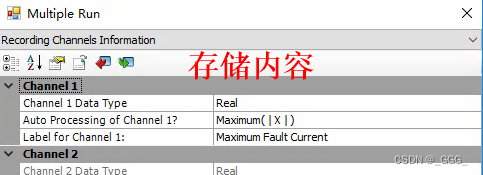

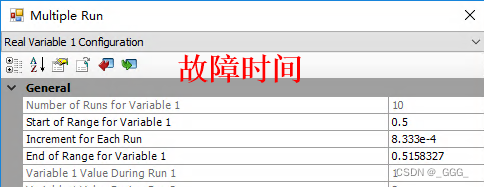

设置方式如下

仿真结果

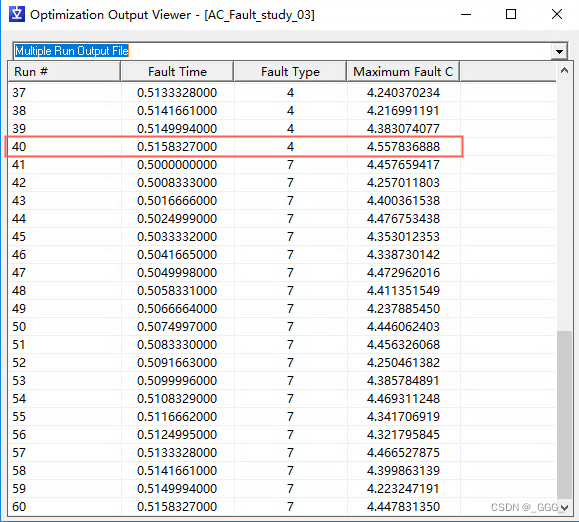

3种故障类型，20个故障时刻，因此总共有60轮仿真。通过file reference读取数据存储文件

目标解在第40轮

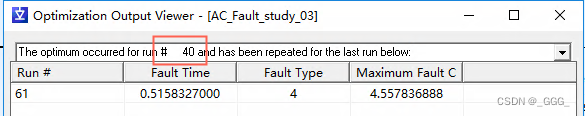

因为在前面的设置中选择了让多次运行组件标注目标解，因此PSCAD会再次运行最优解的工况，并标注出来。这在轮数太多的情况下更方便。
