三色温LED吸顶灯改造成单色（中性色，最高亮度）

        开门见山直接上结论：拆掉D2芯片就可。

    前言：想买个普瑞灯珠的吸顶灯，但TB全都是三色的，而且中性色温一定是在排在第三顺序才能开启，十分郁闷。中性色温十分有必要，这灯组分成2组，一组是白灯，一组是黄灯，只有两组同时开启才是最大功率的中性色温。看了网上各路教程，都是将白线和黄线并联（或短路），这种做法结果是只能输出一半的功率，因为只靠一路供电，要输出最大功率仍要开关三次。因此我抄了PCB板电路来研究，分享教程给大家，成功一次开关最大功率中性色温。

一、灯组及驱动

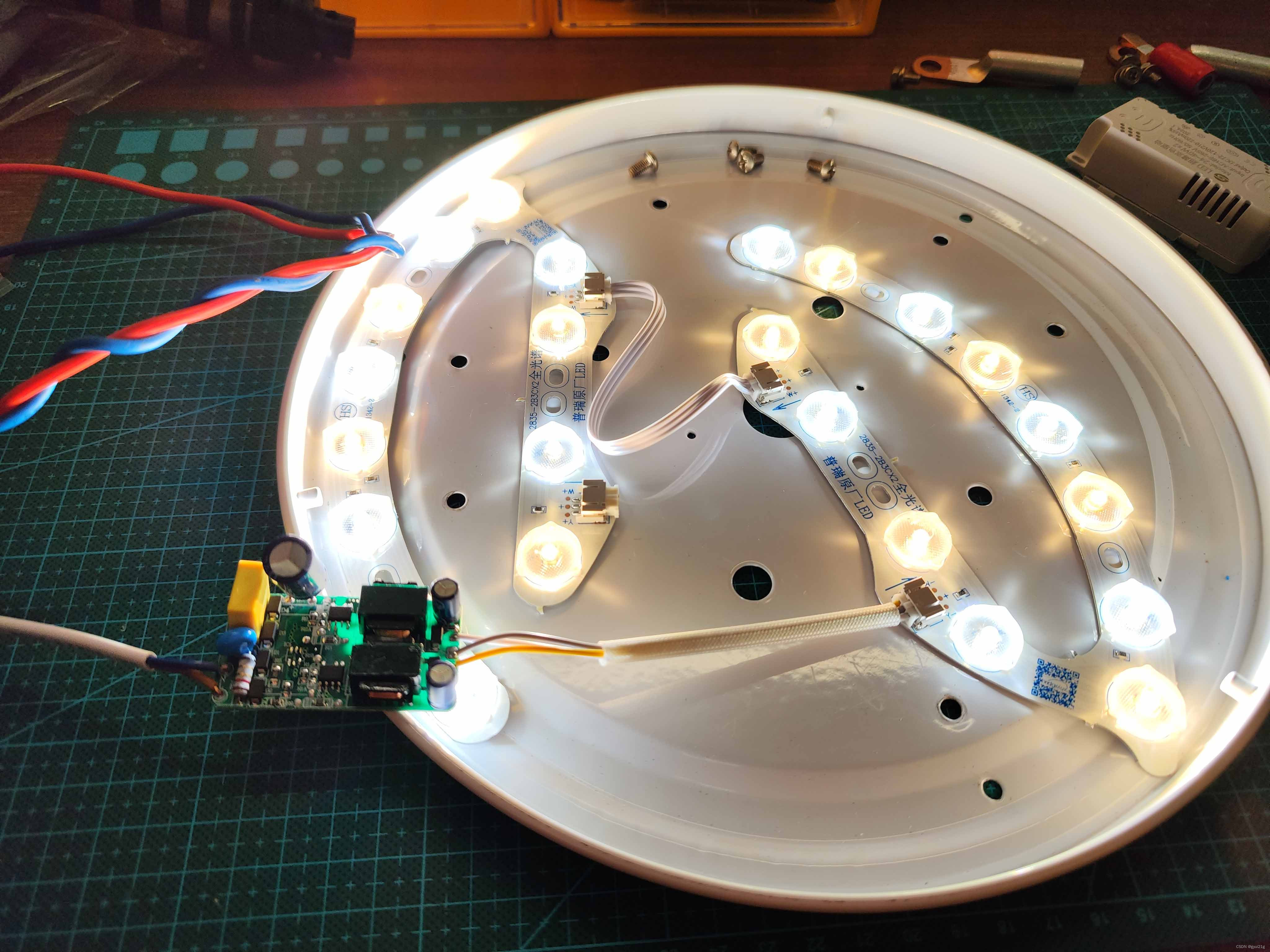

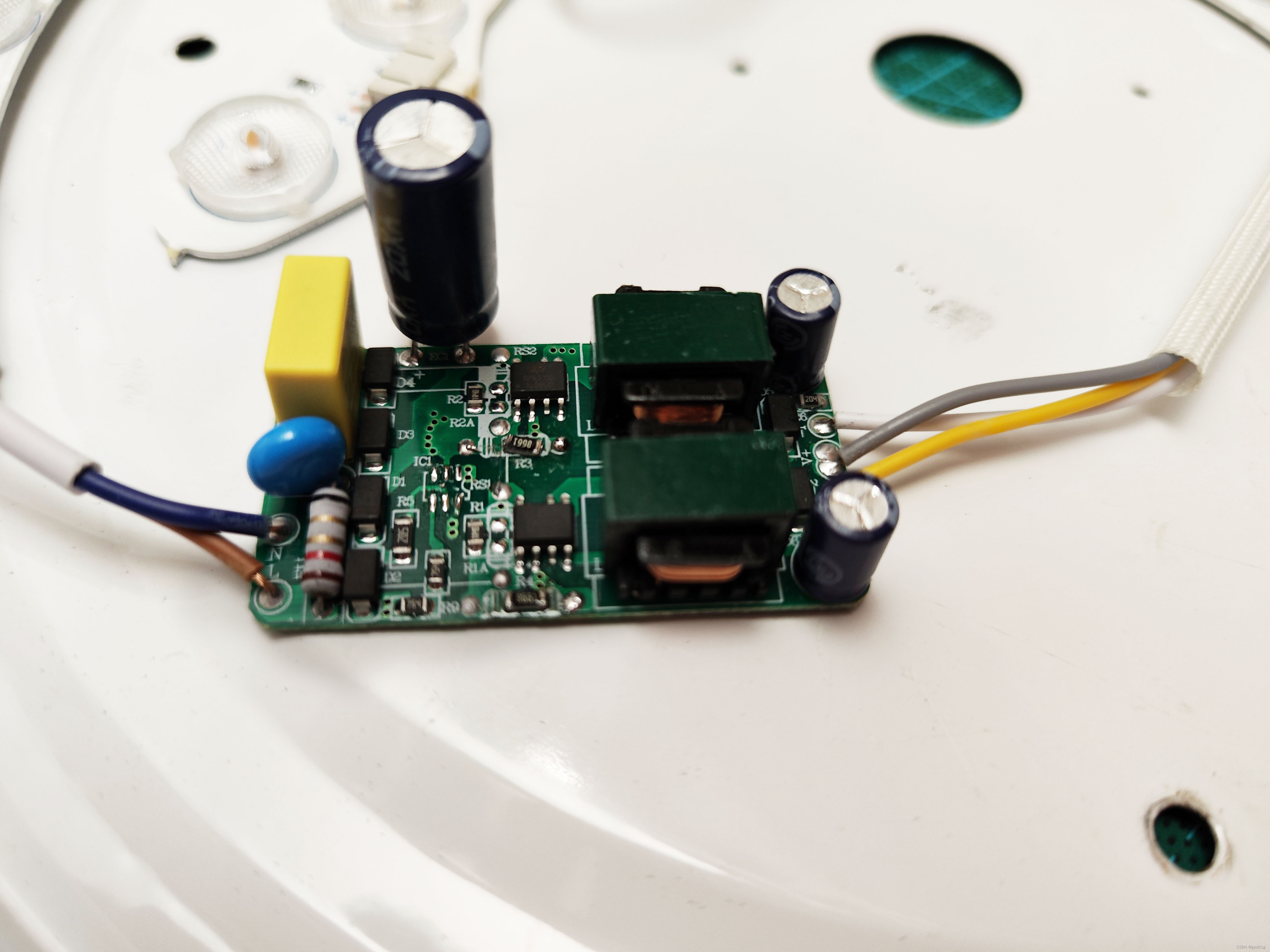

        大家看看是不是我这款驱动，输出是3线，中间灰色线是公共正极，白线和黄线都是负极，分别是白色灯组和黄色灯组。每个灯组都有一组独立的驱动，每组驱动都有芯片将电流限制在某个值，大概是200来mA。因此网上将黄白线短接的做法，只能利用一组PCB原件来驱动两个灯组，每个灯组的亮度减半，不可取。

二、PCB实物图及电路图

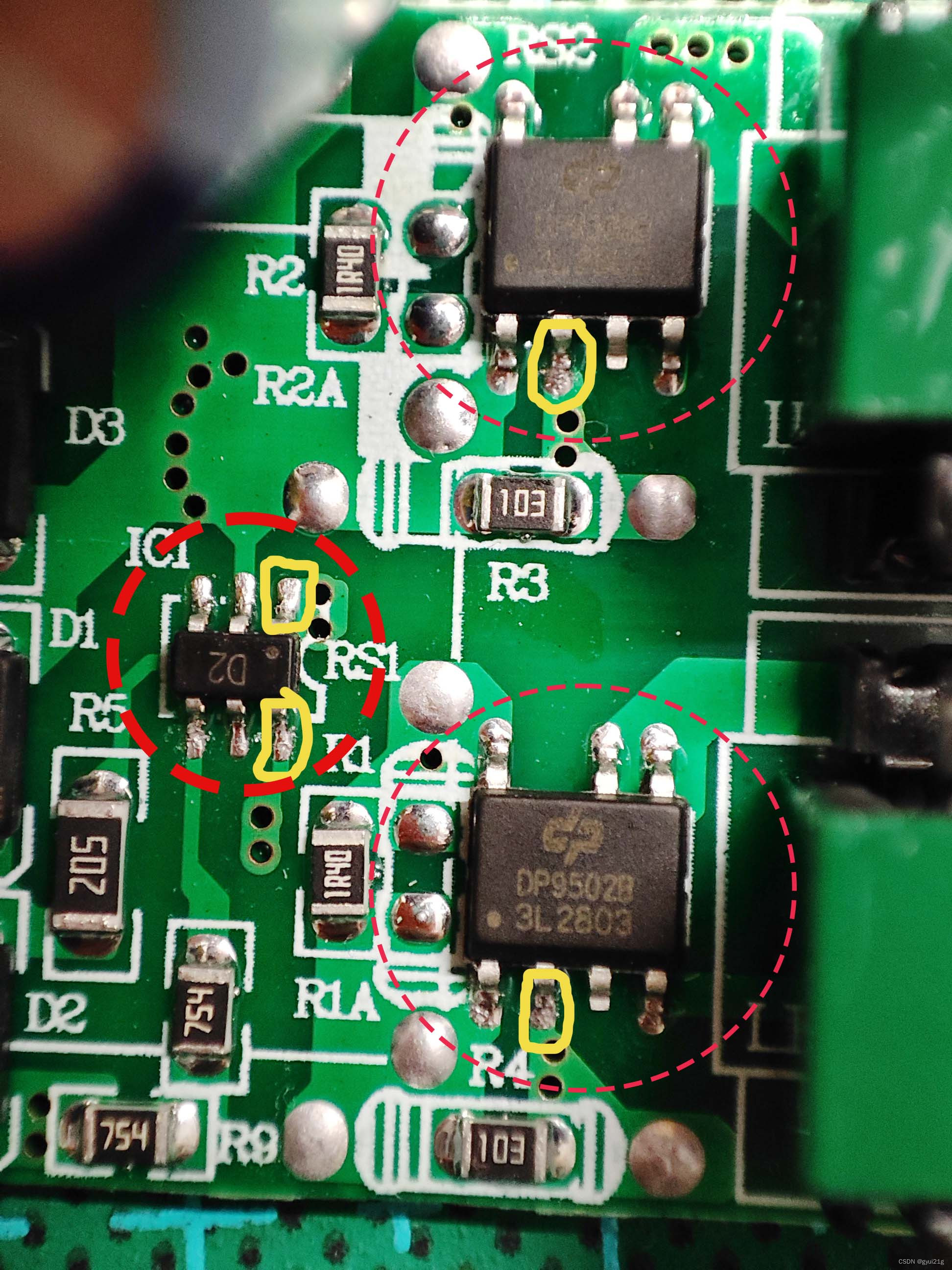

        这块板用的是DP9502B的恒流驱动芯片，类似的芯片还有BP2861XJ，也可参考这个电路，大同小异的，只是引脚顺序可能有些差异。这个芯片本质功能就是恒流驱动灯组，并不能断电记忆，是如何实现开关轮换黄白灯组的功能呢？注意看红圈标注的D2芯片，我也不知是什么芯片，大概是个门电路触发计数器。黄色标注的引脚重点关注，是我们准备改造的地方。

         讲解下我画的电路图，这个图有些地方可能不对，但不影响我们改造。整个电路都不带降压的，比较厉害。零火线端子接家里的零火线，要区分零火线最好不要接反，接反也能工作，但保险丝只在火线一端。Rx电阻作用是，断电后电容残留的电量可以被消耗掉，以免电灯带电。经过x、y电容滤波然后给整流桥全波整流，输出波纹较大的直流电。EC1电解电容（实物图最大那个）继续滤波。一路供电给D2芯片，另外两路供给DP250XB的电路组。

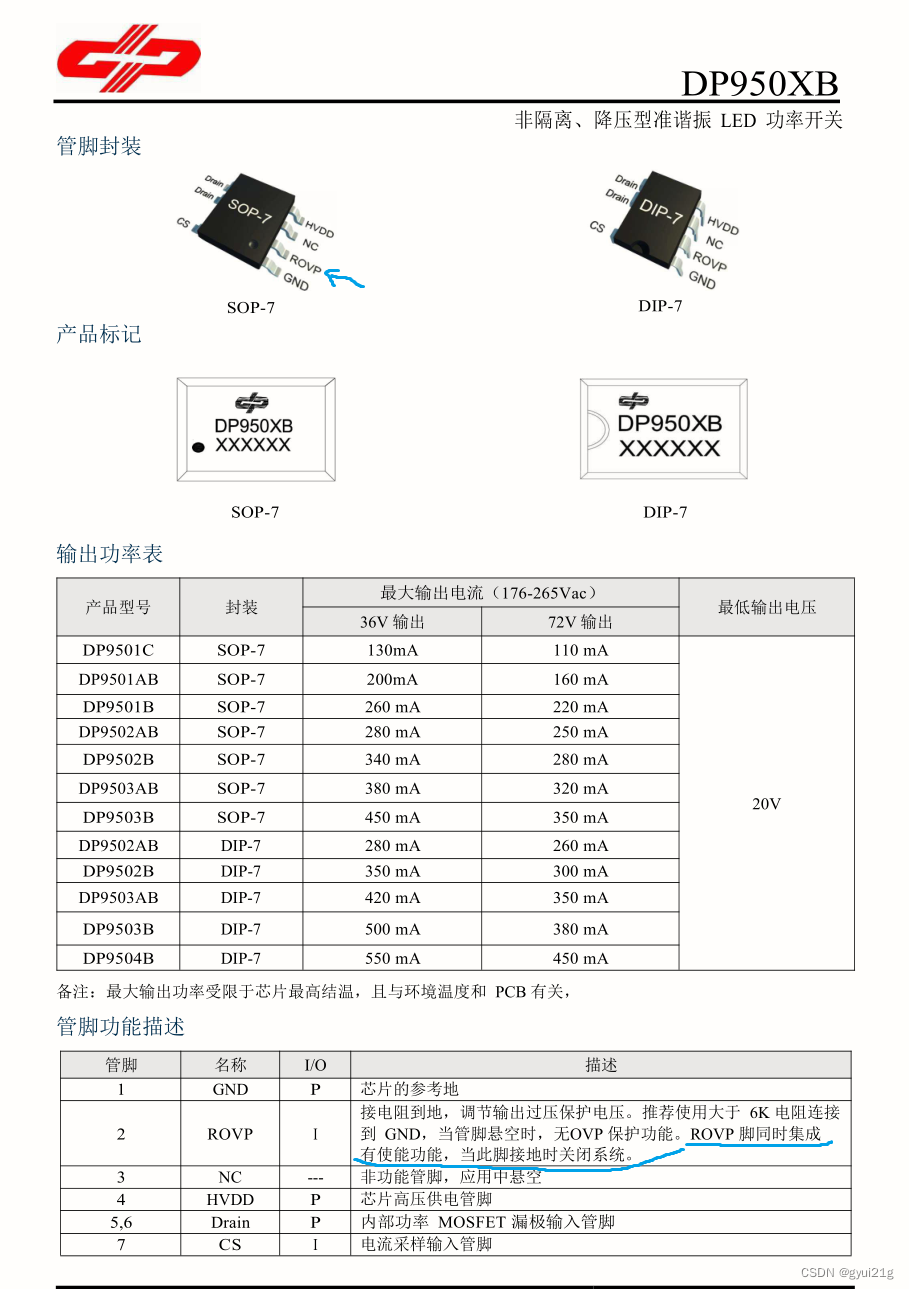

    每一组灯都有独立的LC滤波电路和恒流控制芯片。DP2502B芯片（图上画DP250XB都是一样的）由HVDD引脚直接向整流后的电路正极取电，电压大概是310V，这个芯片好处是不用另外降压，直接高压供电就行。DRAIN源极引脚接灯组LED的阴极，所以这个芯片是一个利用内部MOS管通断控制开关的功能，源极接通后，LED灯组流出电流到源极，电流穿过芯片内部从GND脚流出。CS引脚检测输出电流实时调整达到控制恒流的目的，所以想发光量更大，可以调整CS引脚的电阻，一般是换上更小的电阻。ROVD这个引脚是改造的关键！看下图芯片手册。虽然是过压保护功能，但此驱动却利用了其副功能，此引脚接地会断开MOS管，断开灯组供电。

    看回上面电路图，两块DP250XB芯片的ROVP引脚都连着D2芯片，答案浮现了！推测是D2芯片控制着这两块ROVP引脚轮流接地，实现两组灯轮流通断的效果。D2芯片可能是触发门电路的简单电路，通路时将其中一块DP250XB芯片的ROVP引脚短路到GND了，该灯组就关闭。

    结论是，只要把D2芯片拆了，两块DP250XB芯片的ROVP引脚就一直通过电阻连接到GND，常亮了。

三、动手改造

         电烙铁用刀头拆掉D2芯片，扔掉！但根据芯片手册，R3和R4最好是大于6KΩ，目前电路板是10KΩ，没问题的。

四、成果展现

         改造后，每次开关灯闸都是全功率的中性光，两组灯同时亮，很稳定。

         希望对你有帮助！
