费斯托阀岛与西门子1200PLC PN总线通讯教案——叶强PLC

最新推荐文章于 2024-08-09 10:33:13 发布
最新推荐文章于 2024-08-09 10:33:13 发布
阅读量443 收藏 2
点赞数 4
分类专栏： PLC电工基础 文章标签： 自动化 信息与通信 嵌入式硬件 制造
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/gyxgyx789/article/details/139545750
版权

在这里插入图片描述

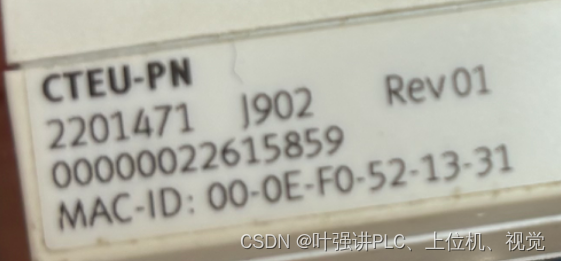

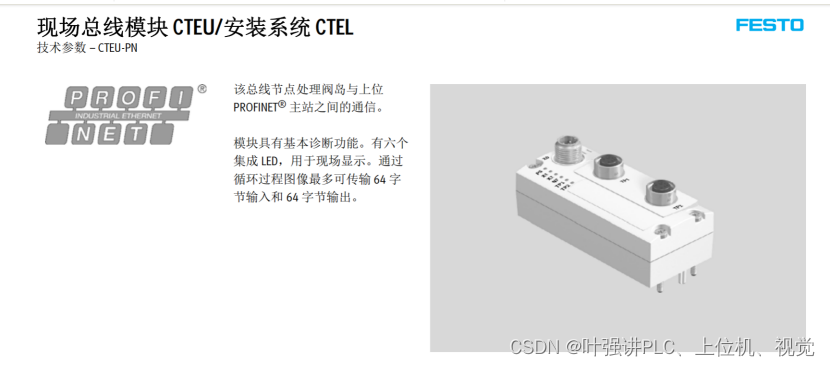

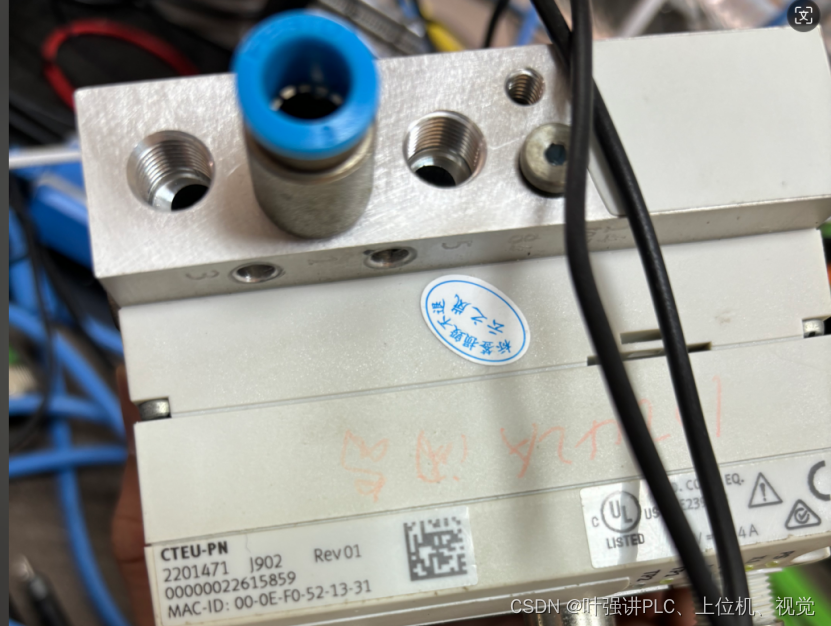

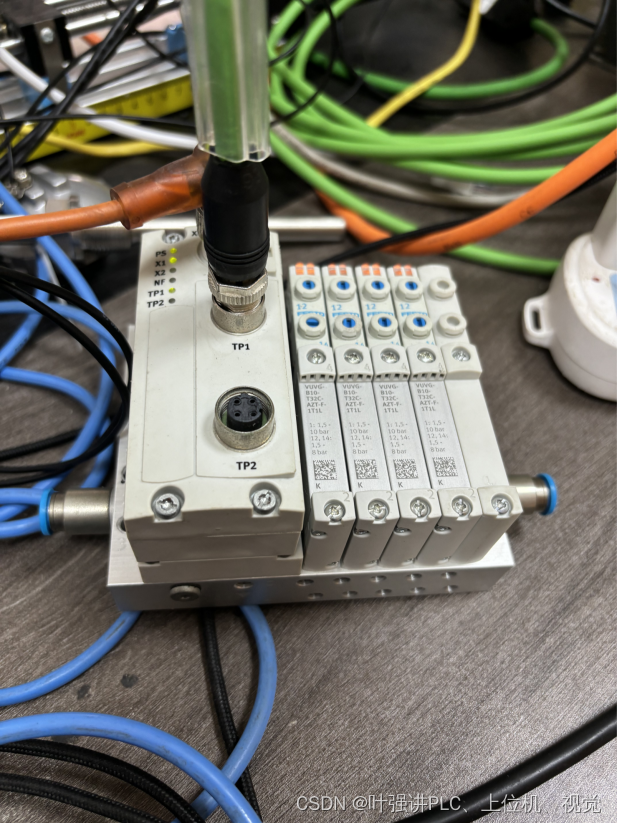

现场总线模块CTEU-PN,本次使用PROFINET总线

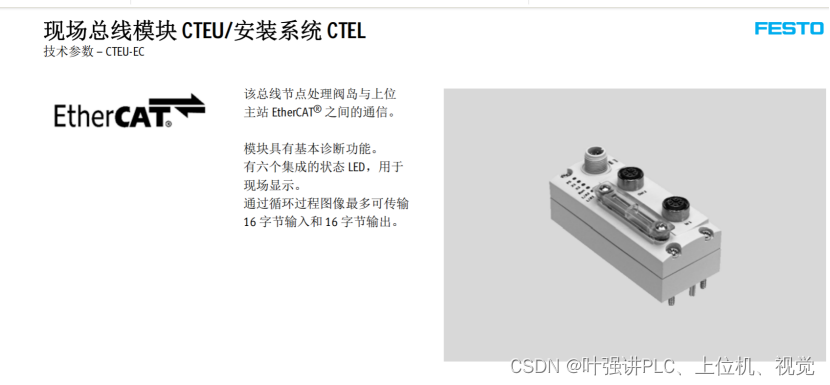

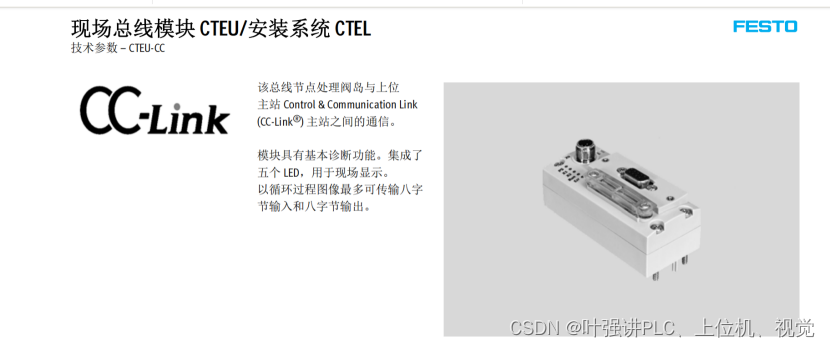

当然也有三菱的CC-LINK ,汇川Ethercat模块
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

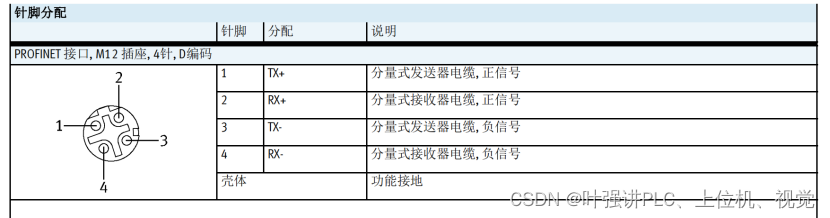

PN总线通讯接口
在这里插入图片描述
模块供电电源线
在这里插入图片描述

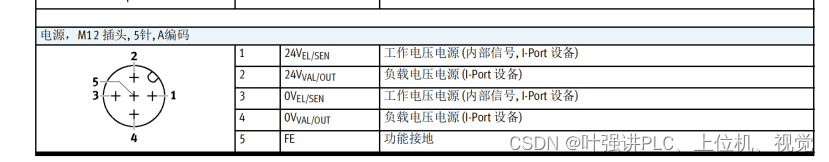

1号线（白色）与2号线（棕色）接24V， 3号（黑色）与4号（蓝色）接0V
一般的工作气压：0.4MPA

总进气口，接空压机的三联件
在这里插入图片描述
出气口，接气缸
在这里插入图片描述
接口模块型号
在这里插入图片描述

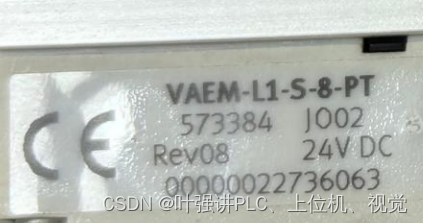

阀底座型号
在这里插入图片描述
线接好后，气管接好后（不接气管也不影响），只要看电磁阀灯的状态，开始组态
在这里插入图片描述

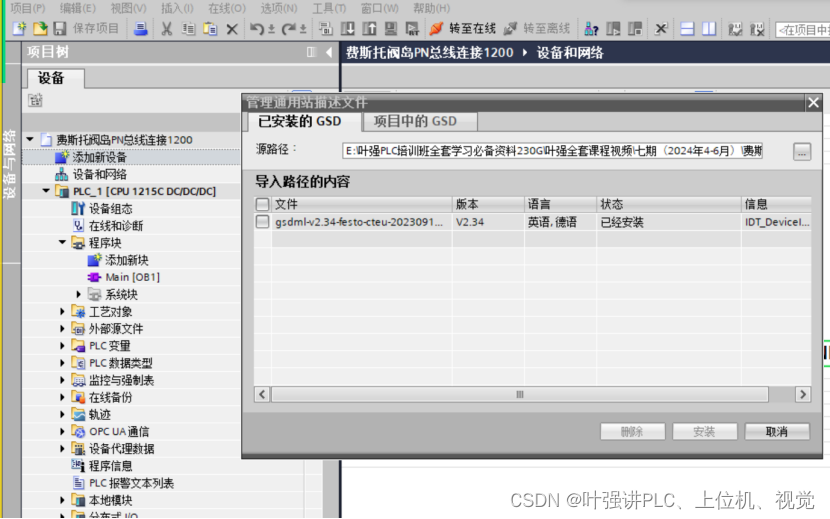

记得安装费斯托的GSD驱动文件（可以去费斯托官网下）
在这里插入图片描述
在这里插入图片描述

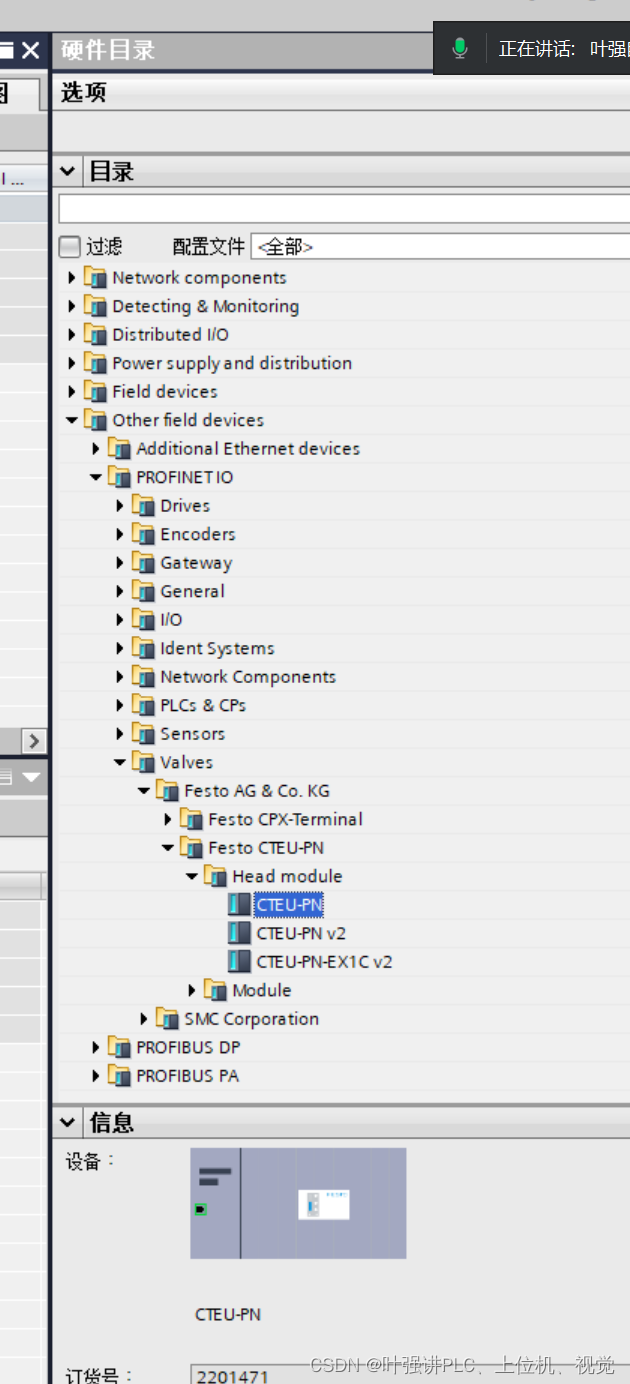

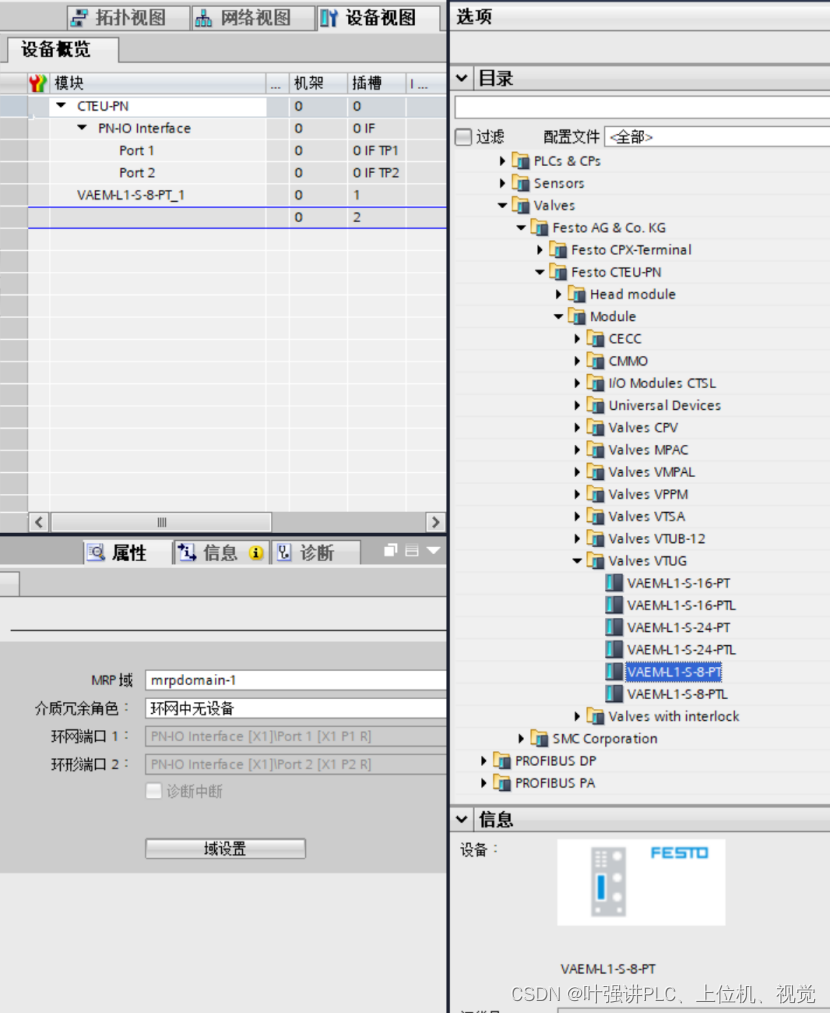

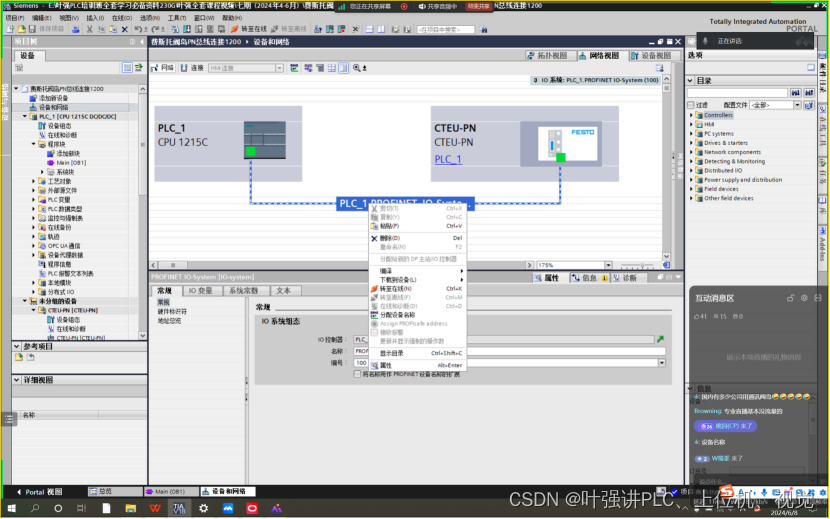

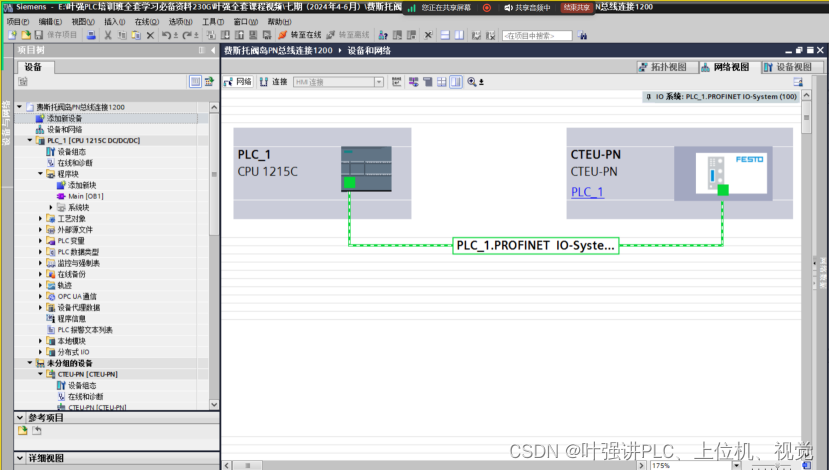

找到目录里的阀岛，拖出来
在这里插入图片描述
在这里插入图片描述

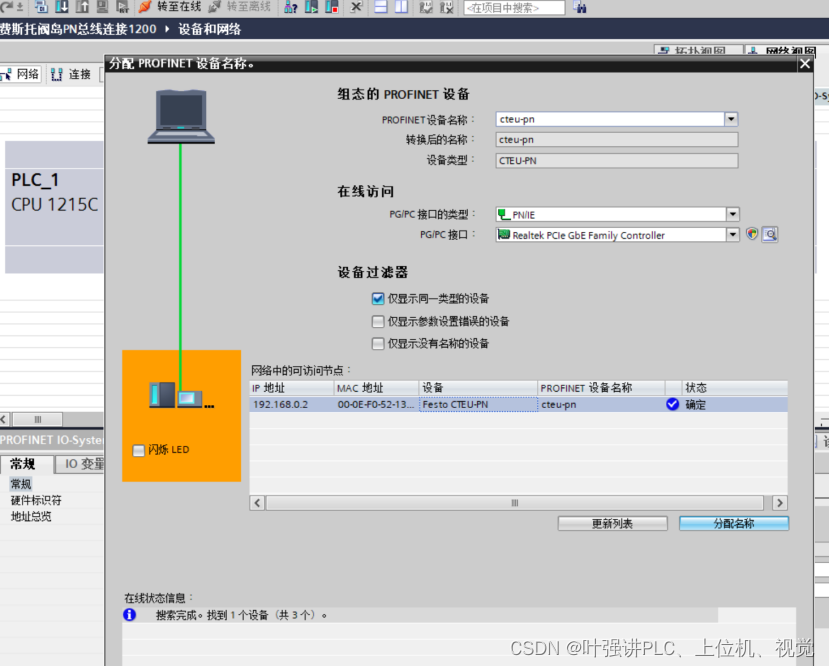

关键步骤：分配设备名称
在这里插入图片描述
在这里插入图片描述

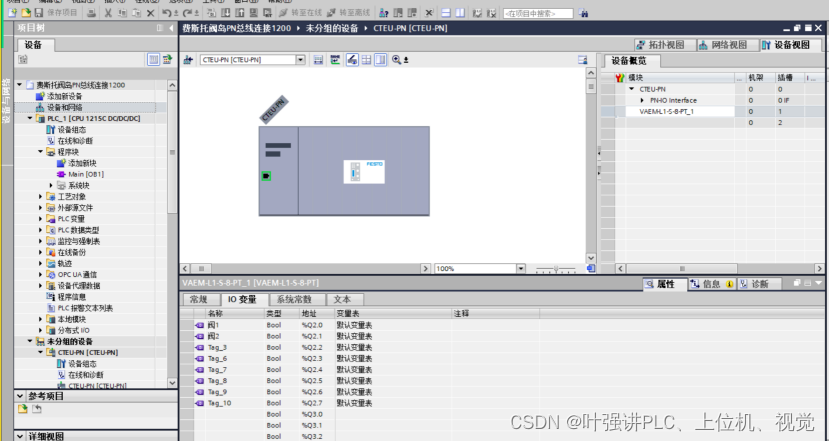

可以查看到阀模块的输出点地址（这是组态好自动分配的）
在这里插入图片描述

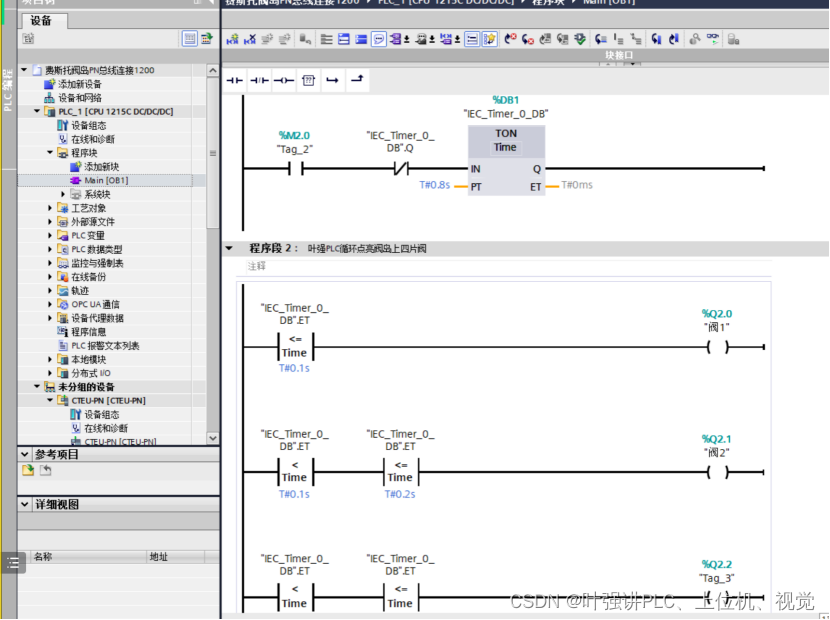

写程序，测试阀岛所有输出点是否正常输出
在这里插入图片描述
4片阀，8个输出点，因为这是双头阀
