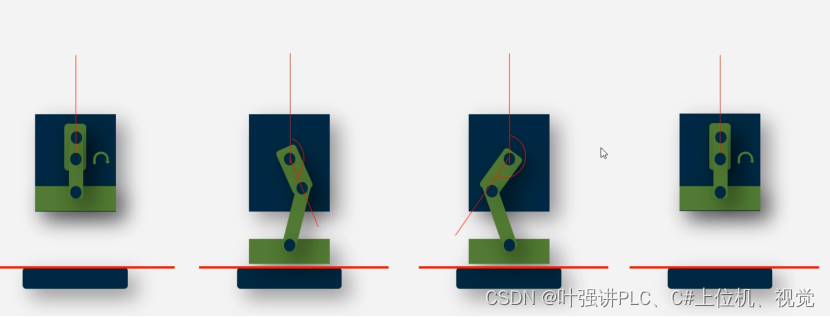

案例：主轴为旋转轴（0-360°），从轴为线性轴（输送带），主轴0°的时候对应从轴0mm，150°的时候对应50mm，200°的时候也对应50mm，360°的时候对应100mm，循环往复，每生产1个工件，输送带走100mm，主轴转1圈。（用1511T组态2个轴实现，用CAM凸轮表工艺对象）

在这里插入图片描述

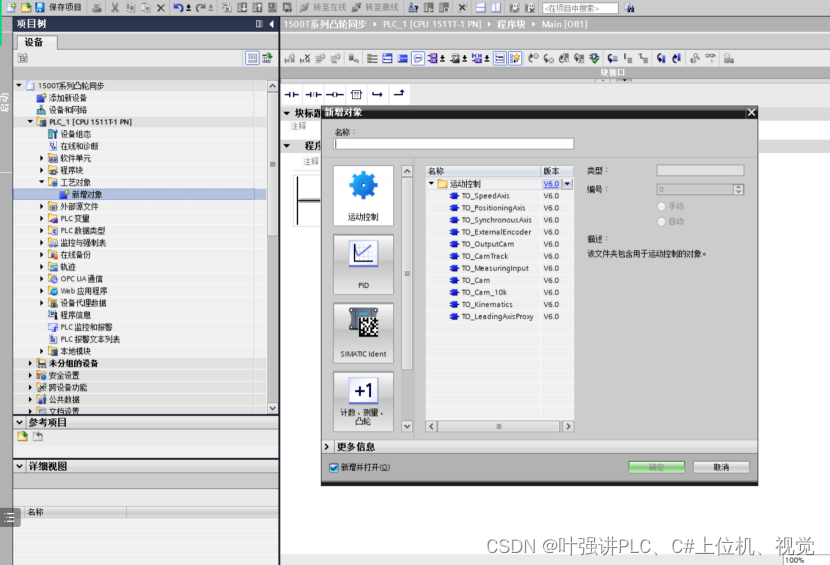

1.添加工艺对象（1个定位轴，1个同步轴）
在这里插入图片描述

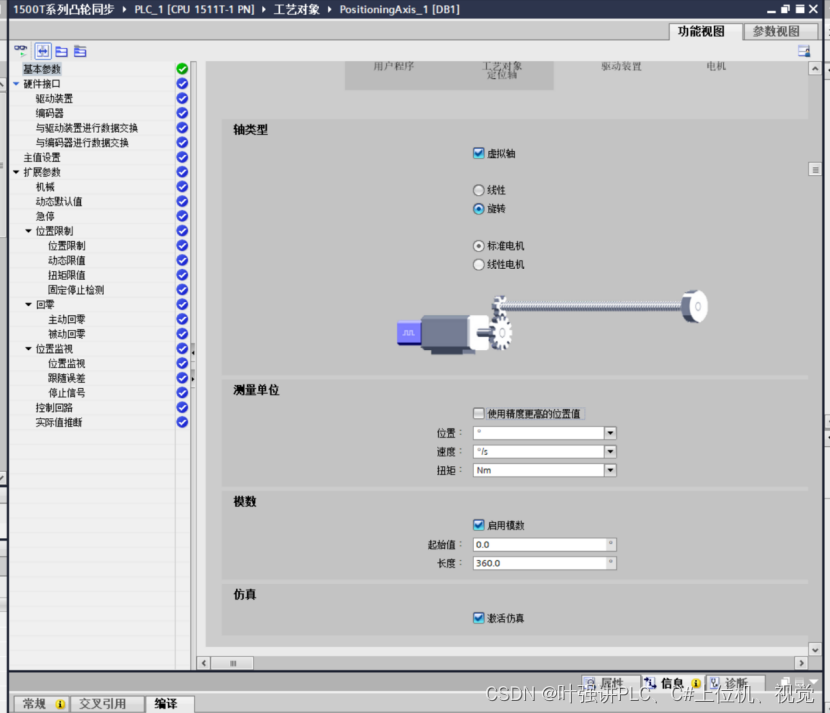

主轴为旋转轴且为模数轴
在这里插入图片描述

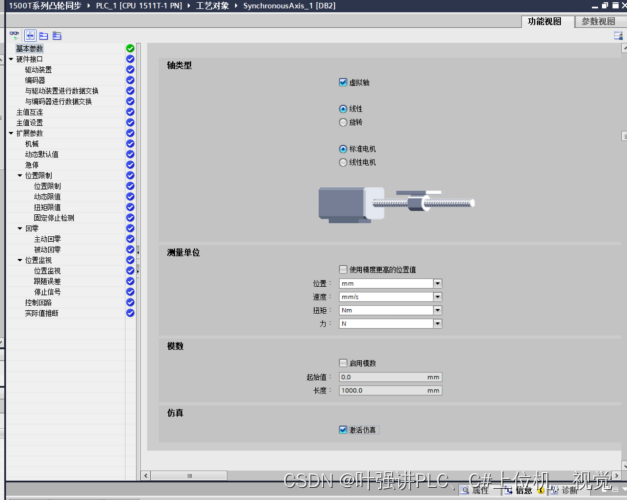

从轴为线性轴
在这里插入图片描述

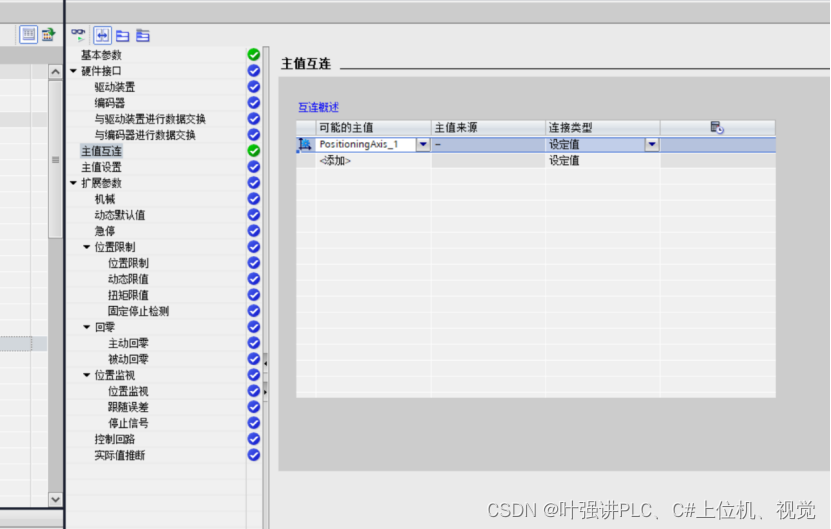

同步轴添加主值互连
在这里插入图片描述

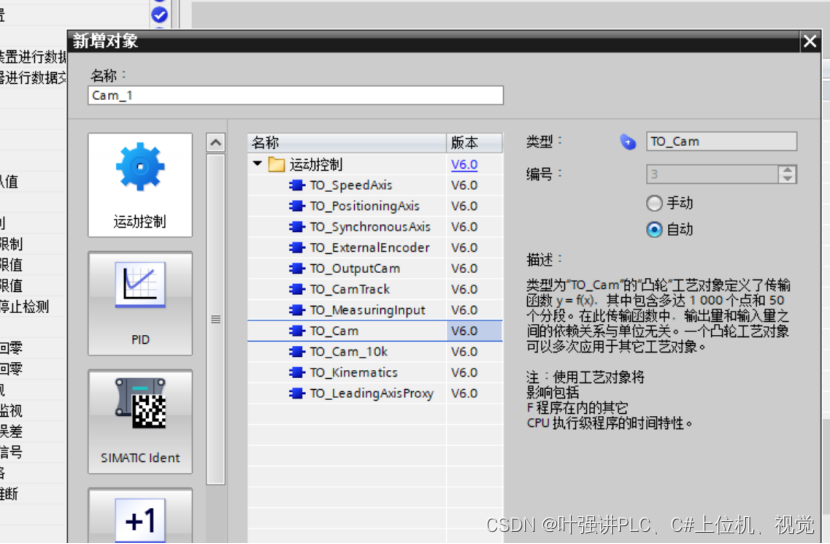

2.添加凸轮工艺对象（TO_CAM），也就是凸轮表

在这里插入图片描述

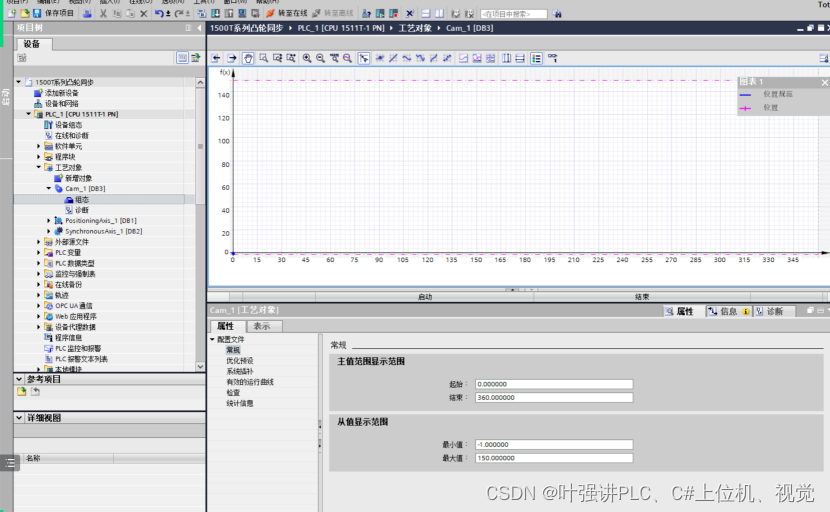

设置凸轮表数值范围
在这里插入图片描述

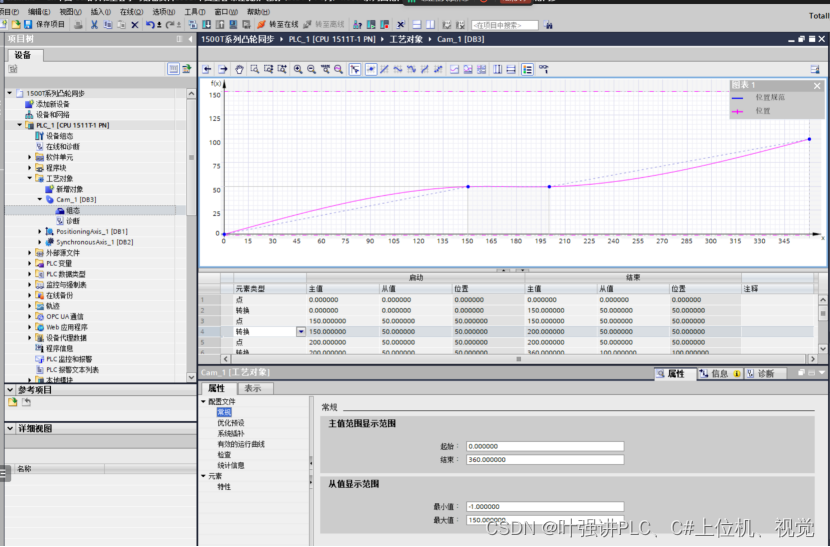

插入4个凸轮点位
在这里插入图片描述

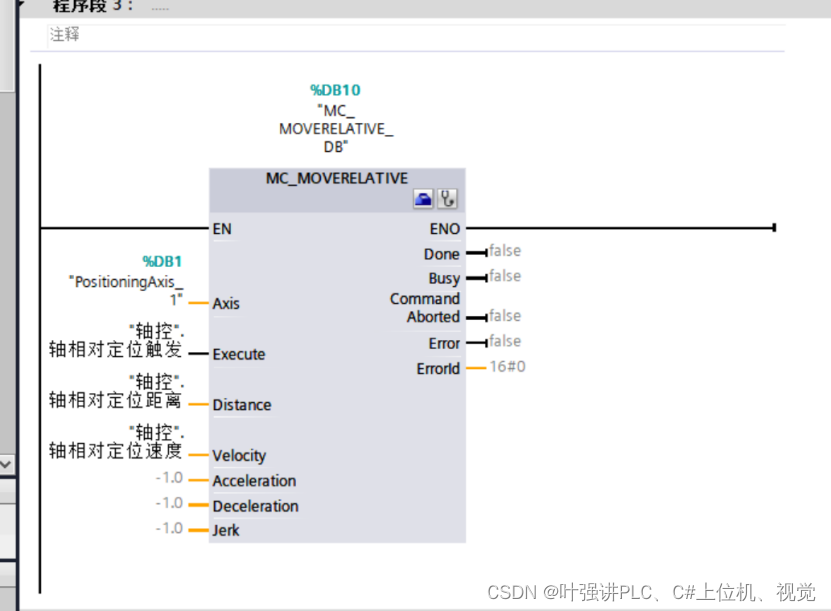

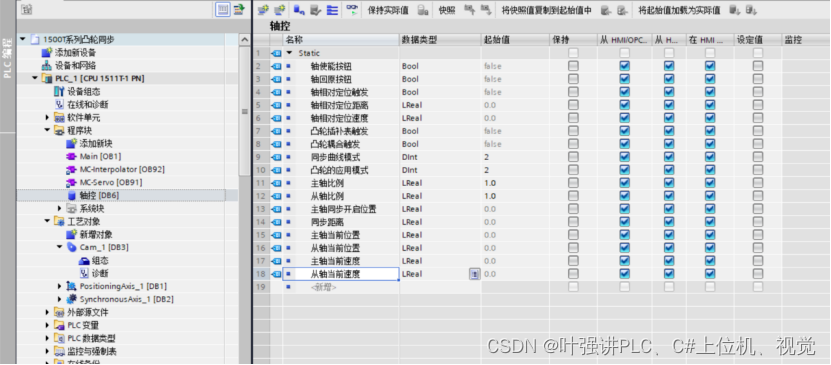

2.开始编程，先写2个轴的使能、回原点与主轴的定位
在这里插入图片描述

在这里插入图片描述

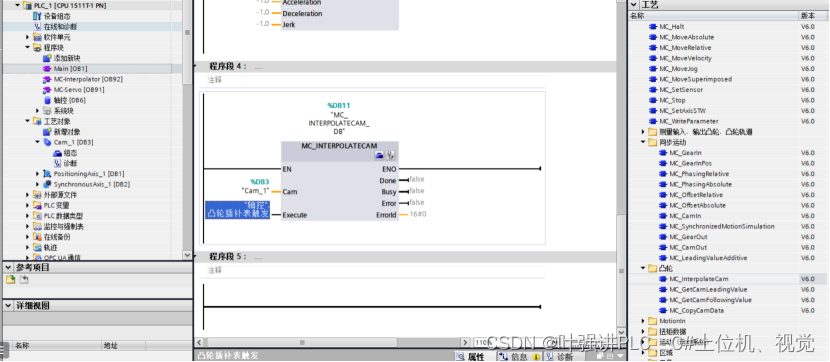

3.调用插补凸轮盘指令
在这里插入图片描述

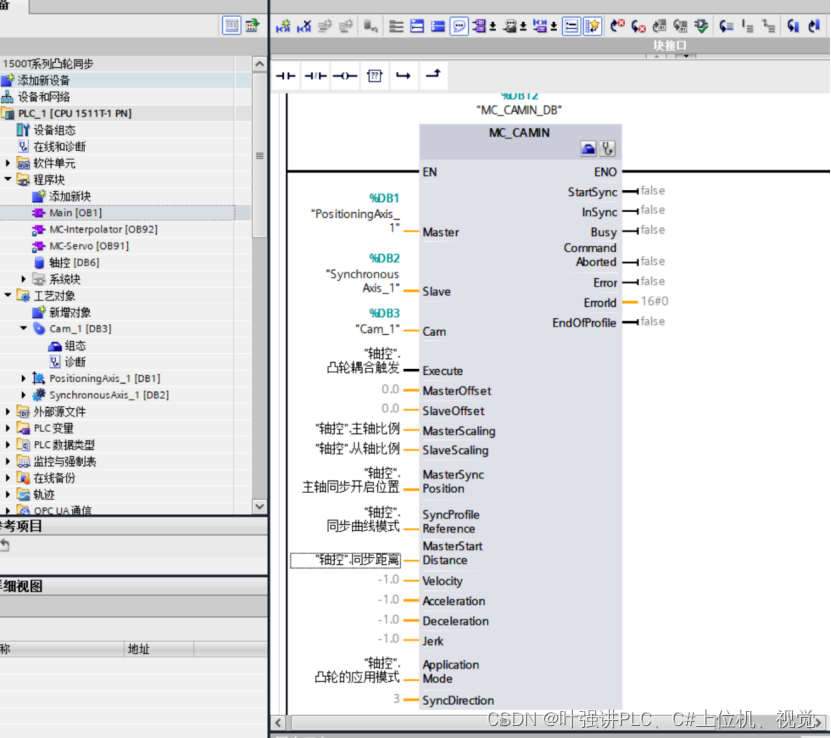

调用CAMIN指令，凸轮耦合

在这里插入图片描述

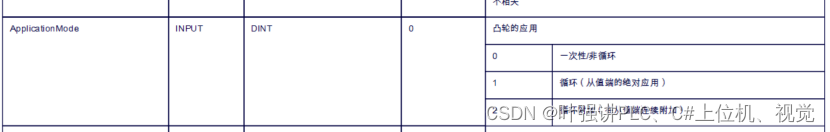

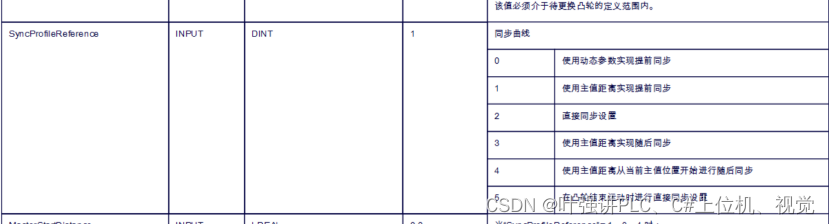

注意凸轮的模式参数
在这里插入图片描述

4.仿真、监控、调试

在这里插入图片描述

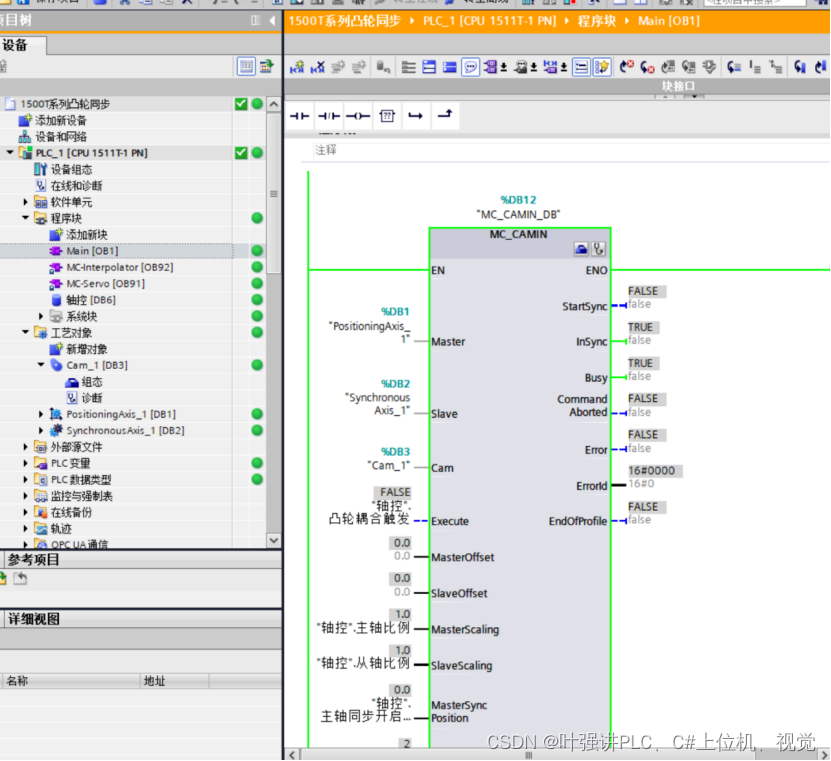

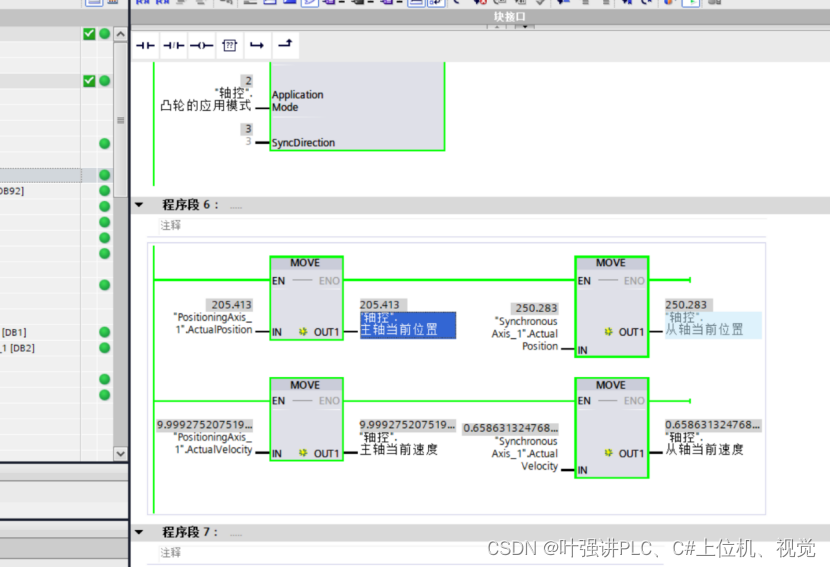

监控主轴与从轴的位置、速度关系是否满足实验要求

在这里插入图片描述
