西门子PLC模拟量输入数据类型变换

西门子300编程软件step7 和 博图都提供了相应的模拟量输入输出处理模块FC105,FC106。但是好多场合下，要对数据进行线性转换或运算，靠这两个函数是远远不够的。这时候就需要用户自己动手写一些数据转换的子程序。

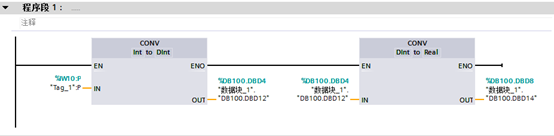

1.模拟量输入转换为物理量（浮点数real）

西门子plc通过采集通道采集到的值以整型（INT）型式保存在PIWx（PIW0）内，要换算为浮点型式的物理量需要经过以下两步。

第一步：把INT 转换为 DINT ，第二部：把DINT 转换为REAL。

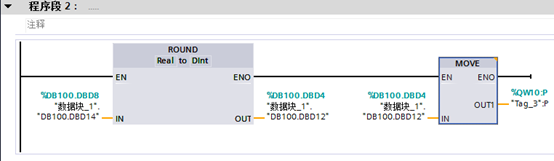

2.浮点数real转换为模拟量数据输出

西门子PLC以整型（INT）型式输出模拟量（PQW0），一般的物理量都是浮点数型式，要把物理量换算为模拟量输出，需要经过以下两步。

第一步：把real 转换为 DINT ，第二部：把DINT 转换为PQW。
