【常见SDR产品】性能对比[A] RTL-SDR

已于 2023-12-07 15:48:40 修改
阅读量1.5k 收藏 5
点赞数 1
分类专栏： SDR 文章标签： 射频工程 fpga开发 硬件工程
于 2023-09-21 14:33:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hcoolabc/article/details/133133623
版权

AIRSPYRTL-SDR/AIRSPY/SDRPLAY/LimeSDR/HackRF/USRP/

RTL-SDR                                  [A]

AIRSPY                                    [B]

SDRPLAY                                 [C]

LimeSDR                                 [D]

HackRF                                    [E]

USRP                                        [F]

目录

一、前面的话

二、第一篇，RTL-SDR

三、主芯片性能

  四、主芯片特征

五、搭配各种变频器

六、与其他常见宽带SDR的比较

一、前面的话

     市面常见的SDR设备非常多且非常乱，特此梳理一下，比较顺序的先后不代表产品性能等特征；

二、第一篇，RTL-SDR

       这个官方原版的网址：【www.rtl-sdr.com】

        详细完整的信息，请参照原网站。

目前从官网可知已经迭代到了V4版本；

对比下图是V3版本

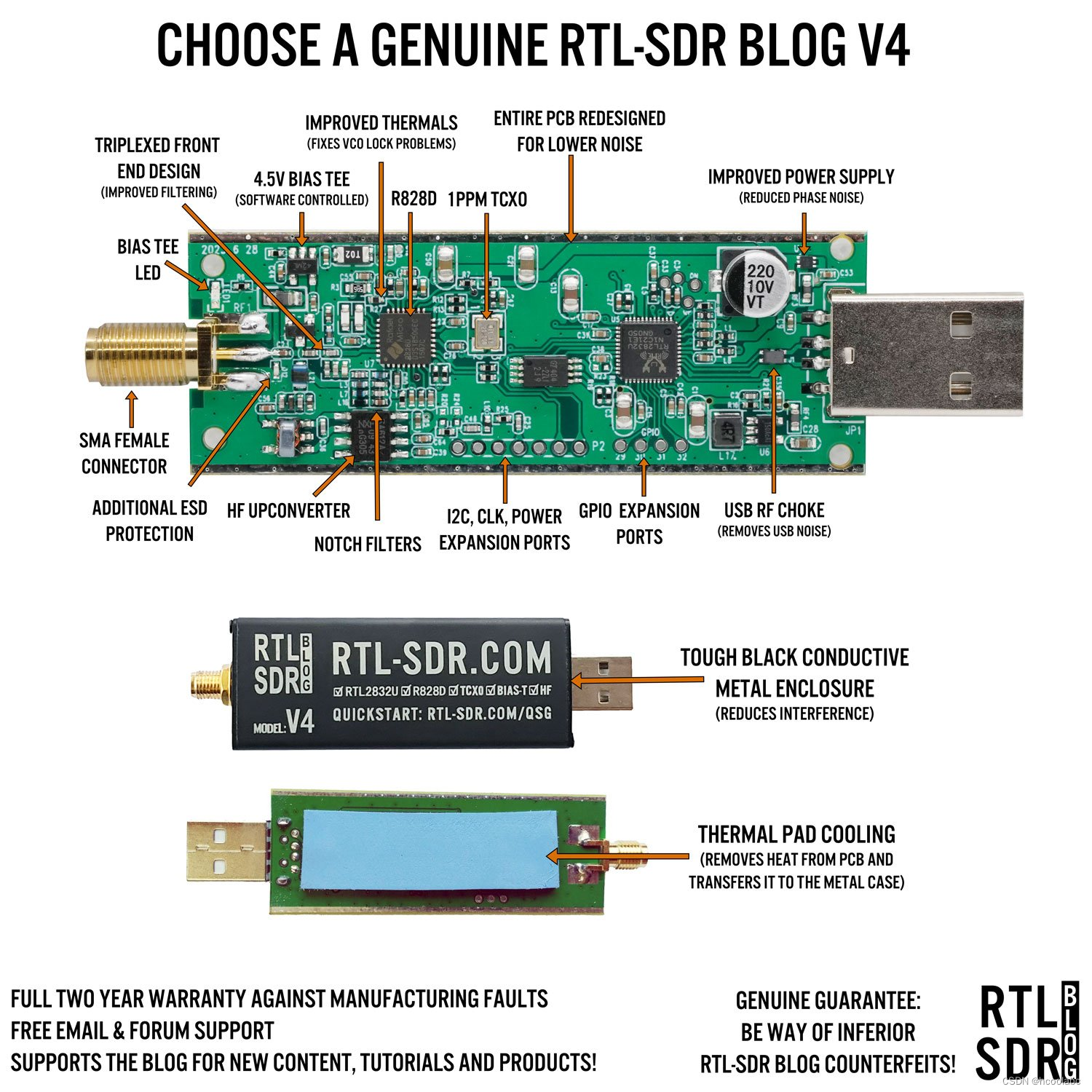

RTL-SDR（V4）硬件状态

1、R828D

2、RTL2832U

3、1PPM TCXO

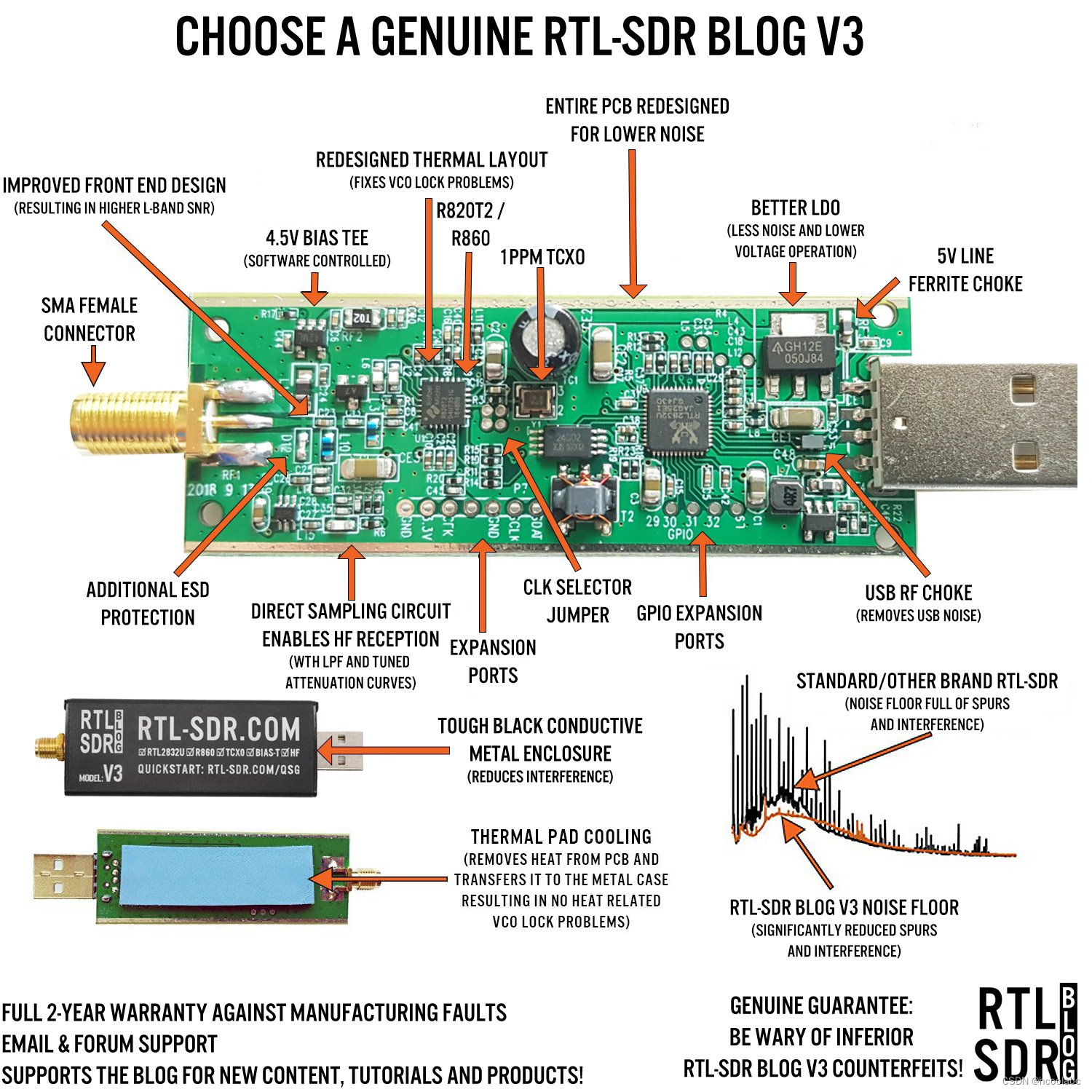

RTL-SDR（V3）硬件状态

1、R860 （R820T2）

2、RTL2832U

3、1PPM TCXO

三、主芯片性能

       RTL2832U是一款高性能DVB-T COFDM解调器，支持USB 2.0接口。该RTL2832U与 NorDig Unified 1.0.3、D-Book 5.0 和 EN300 744（ETSI 规范）兼容。它支持 2K 或 8K 模式，带宽为 6、7 和 8MHz。自动检测调制参数，例如码率和保护间隔。

       该RTL2832U支持IF（中频，36.125MHz）、低IF（4.57MHz）或使用28.8MHz晶振的零IF输出的调谐器，并包括FM/DAB/DAB+无线电支持。该RTL2832U嵌入了先进的ADC（模数转换器），在便携式接收中具有很高的稳定性。

        最先进的RTL2832U采用瑞昱专有算法，包括卓越的通道估计、同通道接口抑制、长回波通道接收和脉冲噪声消除，并为 PC-TV 的广泛应用提供理想的解决方案，例如 USB 加密狗和MiniCard/USB，以及通过 USB 接口的嵌入式系统。


四、主芯片特征

  1. COFDM 与 Nordig Unified 1.0.3、D-book 5.0 和 ETSI 300-744 兼容
  2. 支持多种IF频率（4.57MHz或36.167MHz）和频谱反转
  3. 包括无线电支持 （FM/DAB/DAB+）
  4. 包括 ISDB-T（SBTVD-T） 1 段
  5. 支持零IF输入
  6. 用于时钟生成的单个低成本晶体（±100ppm）
  7. 自动传输模式和保护间隔检测
  8. 脉冲噪声消除电路
  9. 宽范围偏移（±800KHz）上的自动载波恢复
  10. 具有前/后/长回波曲线的卓越性能
  11. 嵌入式邻道和同信道干扰抑制电路
  12. 具有可编程接管点 （TOP） 的延迟 AGC
  13. 用于射频信号电平测量的 7 位 ADC
  14. 硬件 MPEG-2 PID 滤波器
  15. 用于远程控制和唤醒的红外端口，支持的协议有：
  16. Microsoft RC6 协议
  17. NEC、Sony、SIRC、RC-5 协议
  18. 8 个通用 I/O 端口
  19. USB 2.0 接口
  20. 支持 USB 全速/高速
  21. 通过外部EEPROM配置供应商信息
  22. 通过USB-IF认证
  23. 信号：需要3.3V外接电源
  24. 48 引脚 QFN （6x6mm2）环保封装

五、搭配各种变频器

调谐器频率范围
Elonics E400052 ~2200 MHz，间隔从1100 MHz到1250 MHz（变化）
Rafael Micro R820T/2/R86024 – 1766 MHz（使用实验性驱动程序可改进至 ~13 - 1864 MHz）
Rafael Micro R828D24 - 1766 MHz。其他型号的截止频率可能在 1 GHz 左右
Fitipower FC001322 – 1100 兆赫
Fitipower FC001222 – 948.6 兆赫
FCI FC2580146 – 308 MHz 和 438 – 924 MHz（两者之间的间隔）

六、与其他常见宽带SDR的比较

SDRTune Low (MHz)Tune Max (MHz)RX 带宽 (MHz)ADC 分辨率 (Bits)发射?Price ($)
RTL-SDR (R820T/R860/R828D)24 17663.2 / 2.56 8无~30
Funcube Pro+0.15
410		260
2050		0.19216无~200
Airspy2418001012无199
SDRPlay0.12000812无149
HackRF306000208是299
BladeRF30038004012是400 & 650
USRP 1DC60006412是700
